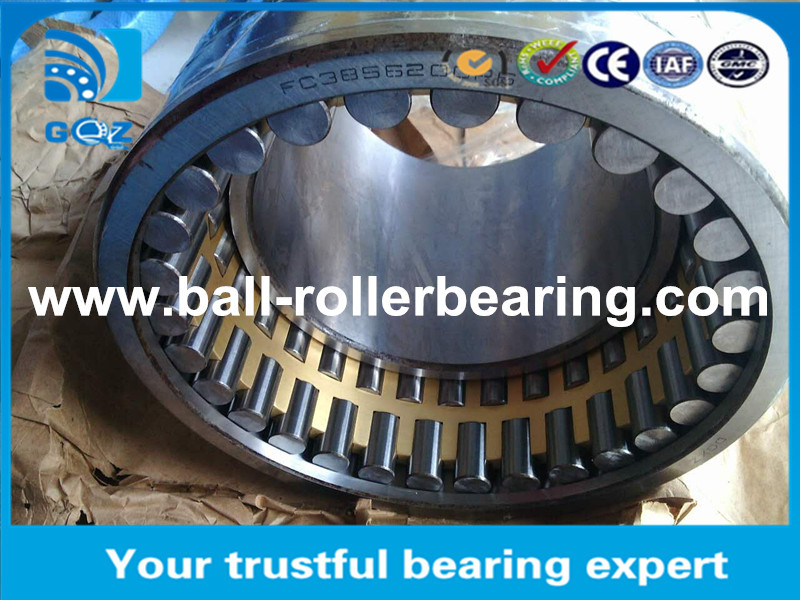

FC3856200 Vòng xách hình trụ bốn hàng 190mm Bore 280mm OD 200mm Width
giới thiệu vòng bi cuộn hình trụ:
Vòng xích có hình trụlà vòng bi trong đó các xi lanh được sử dụng làm các yếu tố cán thay vì các quả bóng trong vòng bi quả.Các con lăn có diện tích tiếp xúc lớn hơn (đường thẳng) với vòng ngoài và phân phối tải trên bề mặt rộng hơnSau đó, chúng có khả năng tải tâm tương đối cao và phù hợp với tốc độ cao.Lối xích cuộn hình trụ hai hàng có độ cứng tâm cao và chủ yếu được sử dụng cho các công cụ máy chính xác.
Có nhiều loại được chỉ địnhNU, NJ, NUP, NFcho vòng bi một hàng, vàNNU, NNcho vòng bi hai hàng tùy thuộc vào thiết kế hoặc không có xương sườn bên. vòng bi cuộn hình trụ của AST ′s có trong các loạt sau đây với các thiết kế lồng khác nhau và kích thước Metric:
| Mô hình | Kích thước ranh giới | |||||
| Chiều kính bên trong | Chiều kính bên ngoài | Chiều rộng | Fw | r 2max | r 1max | |
| FC182870 | 90 | 140 | 70 | 105 | 1.5 | 1.1 |
| FC2028104 | 100 | 140 | 104 | 111 | 1.5 | 1.1 |
| FC202970 | 100 | 145 | 70 | 113 | 1.5 | 1.1 |
| FC2030106 | 100 | 150 | 106 | 113 | 1.5 | 1.1 |
| FC2234120 | 110 | 170 | 120 | 127 | 2 | 2 |
| FC2436105 | 120 | 180 | 105 | 135 | 2 | 2 |
| FC2640125 | 130 | 200 | 125 | 149 | 2 | 2 |
| FC2842125 | 140 | 210 | 125 | 158 | 2 | 2 |
| FC2842155 | 140 | 210 | 155 | 158 | 2 | 2 |
| FC2942155 | 145 | 210 | 155 | 166 | 2 | 2 |
| FC2945156 | 145 | 225 | 156 | 169 | 2 | 2 |
| FC3045120 | 150 | 225 | 120 | 169 | 2 | 2 |
| FC3046156 | 150 | 230 | 156 | 174 | 2 | 2 |
| FC3248168 | 160 | 240 | 168 | 183 | 2.1 | 2.1 |
| FC3248124 | 160 | 240 | 124 | 183 | 2.1 | 2.1 |
| FC3450170 | 170 | 250 | 170 | 192 | 2.1 | 2.1 |
| FC3452120 | 170 | 260 | 120 | 195 | 2.1 | 2.1 |
| FC3652168 | 180 | 260 | 168 | 202 | 2.1 | 2.1 |
| FC3656180 | 180 | 280 | 180 | 207 | 2.1 | 2.1 |
| FC3852168 | 190 | 260 | 168 | 208 | 2.1 | 2.1 |
| FC3854200 | 190 | 270 | 200 | 212 | 2.1 | 2.1 |
| FC3856200 | 190 | 280 | 200 | 214 | 2.1 | 2.1 |
| FC4056200 | 200 | 280 | 200 | 222 | 2.1 | 2.1 |
| FC4058192 | 200 | 290 | 192 | 226 | 2.1 | 2.1 |
| FC4064216 | 200 | 320 | 216 | 233 | 2.1 | 2.1 |
| FC4260210 | 210 | 300 | 210 | 234 | 2.1 | 2.1 |
| FC4462192 | 220 | 310 | 192 | 246 | 2.1 | 2.1 |
| FC4464210 | 220 | 320 | 210 | 248 | 2.1 | 2.1 |
| FC4666206 | 230 | 330 | 206 | 260 | 2.1 | 2.1 |
| FC4668260 | 230 | 340 | 260 | 261 | 2.1 | 2.1 |
| FC4866220 | 240 | 330 | 220 | 264 | 2.1 | 2.1 |
| FC4872220 | 240 | 360 | 220 | 272 | 2.1 | 2.1 |
| FC5070220 | 250 | 350 | 220 | 278 | 3 | 3 |
| FC5274220 | 260 | 370 | 220 | 292 | 3 | 3 |
| FC5276280 | 260 | 380 | 280 | 294 | 3 | 3 |
| FC5476230 | 270 | 380 | 230 | 298 | 3 | 3 |
| FC5678220 | 280 | 390 | 220 | 312 | 3 | 3 |
| FC5684280 | 280 | 420 | 280 | 318 | 4 | 4 |
| FC5882240 | 290 | 410 | 240 | 320 | 4 | 4 |
| FC5884300 | 290 | 420 | 300 | 327 | 4 | 4 |
| FC6084218 | 300 | 420 | 218 | 332 | 4 | 4 |
| FC6084240 | 300 | 420 | 240 | 332 | 4 | 4 |
| FC6490240 | 320 | 450 | 240 | 355 | 4 | 4 |
| FC6496290 | 320 | 480 | 290 | 364 | 4 | 4 |
| FC6692340 | 330 | 460 | 340 | 365 | 4 | 4 |
| FC6892260 | 340 | 460 | 260 | 370 | 4 | 4 |
Ống xích cuộn xi lanh của máy kéo Ống xích FC3856200
| Tên sản phẩm | Chất lượng cao, tuổi thọ cao, vòng bi cuộn hình trụ FC3856200 |
| Đánh giá độ chính xác | ABEC1, ABEC3, ABEC5 |
| Phân loại | C0,C2,C3,C4,C5 có sẵn |
| Nắp kín | Cao su hoặc kim loại |
| Paypal | Được chấp nhận. |
| OEM | Chấp nhận. |
| Mã mức rung động | V1, V2.V3 |
| Vật liệu | Gcr15 |
| Loại niêm phong | ZZ/ZRS.RZ/RS. Mở |
| Bao bì xuất khẩu thông thường | Biếng nhựa+hộp trắng+hộp carton |
| bao bì công nghiệp hoặc như yêu cầu của bạn. | |
| MOQ | 1 chiếc |
| Thời gian giao hàng | 3-7 ngày sau khi nhận được thanh toán của bạn |
| Điều khoản thanh toán | L/C, T/T, Western Union, MoneyGram, Paypal |
| Cảng vận chuyển bằng đường biển | Thượng Hải, Quảng Châu, Thanh Đảo. |
| Địa điểm xuất xứ | Wuxi, Trung Quốc |
| Các mẫu | Có sẵn |
Thông tin giao dịch:
| Điều khoản giá cả | EXW FOB CNF CFR, CIF |
| Điều khoản thanh toán | L/C, T/T, Western Union, Paypal |
| Đi nhanh | DHL FEDEX TNT UPS |
| Cảng vận chuyển | Thượng Hải, Thanh Đảo, Nông Bô, Quảng Châu |
| Bao bì |
1Bao bì công nghiệp: túi nhựa + giấy kraft + carton + pallet gỗ dán; ống nhựa + hộp bìa + pallet gỗ dán; 2- Bao bì thương mại: 1pc / túi nhựa + hộp màu + carton + pallet gỗ dán |
