Dòng dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền Z

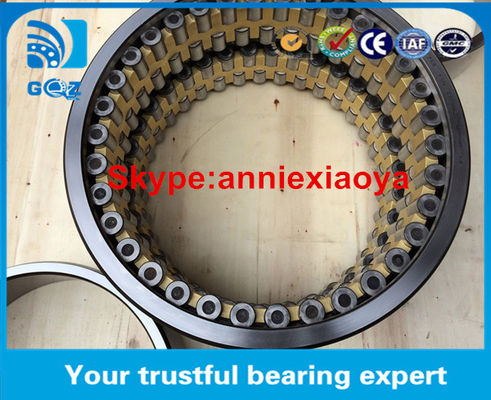

Z 571936 Chi tiết kích thước của vòng bi cuộn nhiều hàng:

Thông tin về vòng bi cuộn nhiều hàng trụ:

Các vòng bi cuộn cuộn nhiều hàng gần như chỉ dành cho ngành công nghiệp kim loại và mang tải trọng phóng xạ nặng trong thép, nhôm và các nhà máy cán kim loại khác.

Các đặc điểm thiết kế

Thiết kế cung cấp khả năng tải trọng rất cao không có lực đẩy.
Đường thẳng và đường cong có sẵn.
Các chủng tộc bên trong có thể thay thế với các tập hợp bên ngoài.

Ứng dụng

Các cuộn dự phòng
Cuộn làm việc
Xẻ xi măng
Ngành khai thác mỏ
Công nghiệp luyện kim

Vòng xích có hình trụlà vòng bi trong đó các xi lanh được sử dụng làm các yếu tố cán thay vì các quả bóng trong vòng bi quả.Các con lăn có diện tích tiếp xúc lớn hơn (đường thẳng) với vòng ngoài và phân phối tải trên bề mặt rộng hơnSau đó, chúng có khả năng tải tâm tương đối cao và phù hợp với tốc độ cao.Lối xích cuộn hình trụ hai hàng có độ cứng tâm cao và chủ yếu được sử dụng cho các công cụ máy chính xác.

Có nhiều loại được chỉ địnhNU, NJ, NUP, NFđối với vòng bi một hàng, và NNU, NN đối với vòng bi hai hàng tùy thuộc vào thiết kế hoặc không có xương sườn bên.AST ′s vòng bi cuộn hình trụ có trong các loạt sau đây với các thiết kế lồng khác nhau và kích thước Metric:

Loại vòng bi:

Chuỗi NU-Là vòng bi cuộn hình trụ một hàng và có hai xương sườn cố định trên vòng ngoài và một vòng bên trong mịn mà thiết kế này cho phép dịch chuyển trục trong một giới hạn nhất định,của trục liên quan đến nhàDo đó, vòng bi lăn NU Series được sử dụng trong các đơn vị vòng bi không định vị.

Dòng N- Các vòng bi thiết kế N là vòng bi cuộn hình trụ một hàng và có hai xương sườn cố định trên vòng bên trong giữ các cuộn và lồng và một vòng ngoài mịn.Thiết kế này cho phép một dịch chuyển trục trong giới hạn nhất địnhVì vậy, vòng bi lăn N Series được sử dụng trong các đơn vị vòng bi không định vị.

NJ Series - Là vòng bi cuộn hình trụ một hàng và có hai xương sườn cố định trên vòng ngoài và một xương sườn cố định trên vòng trong có thể hướng trục theo một hướng (trục).

Dòng NUP- Là vòng bi cuộn hình trụ một hàng và có hai xương sườn cố định trên vòng ngoài và, trên vòng bên trong, một xương sườn cố định và một máy giặt hỗ trợ.hướng trục theo trục theo cả hai hướng.

Dòng NN - Các vòng bi của thiết kế NN là vòng bi cuộn hình trụ hai hàng và có ba xương sườn cố định trên vòng bên trong giữ các cuộn và lồng và một vòng ngoài mịn.Thiết kế này cho phép một dịch chuyển trục trong giới hạn nhất địnhVì vậy, vòng bi lăn N Series được sử dụng trong các đơn vị vòng bi không định vị.
