| MOQ: | 5pcs |
| bao bì tiêu chuẩn: | Túi nhựa+Cox+Carton |
| Khả năng cung cấp: | 10000/tháng |

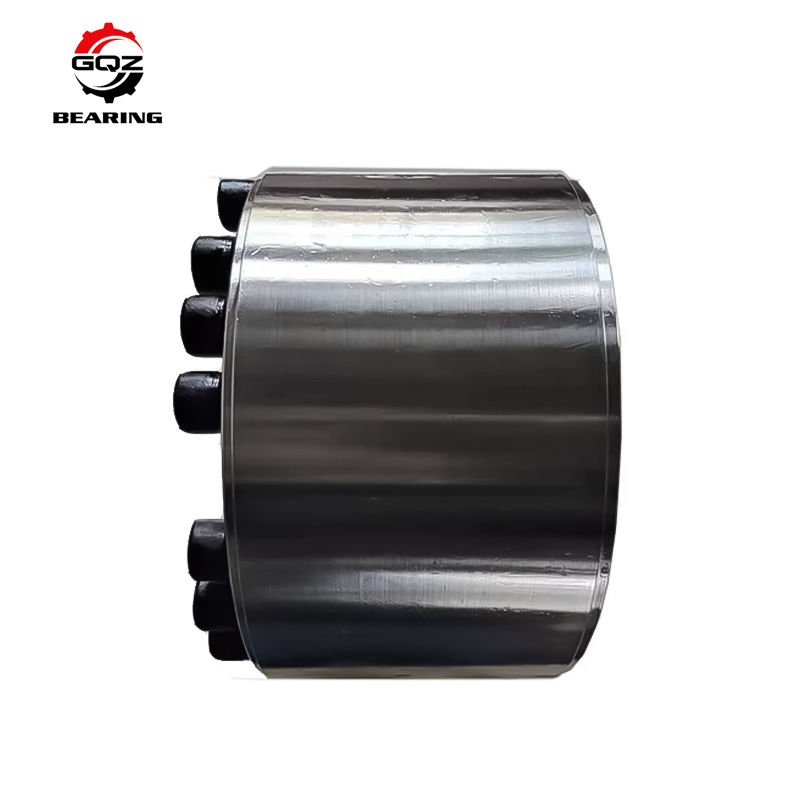

Ưu điểm chính của ống lót khớp nối giãn nở
Dễ dàng cài đặt
Độ chính xác gia công thấp cần thiết cho các lỗ trục, không cần thiết bị gia nhiệt/tạo áp suất, chỉ cần siết chặt bu lông theo đường chéo theo mô-men xoắn.
Cho phép định vị lại các trung tâm trên trục và hỗ trợ các khớp nối có vật liệu hàn kém.
Độ tin cậy cao
Không có cấu trúc làm yếu rãnh then, không có hao mòn chuyển động tương đối, tuổi thọ cao.
Tự động hỏng trong trường hợp quá tải bảo vệ an toàn thiết bị.
Khả năng thích ứng linh hoạt
có thể chịu được nhiều tải trọng, hỗ trợ việc sử dụng nhiều ống lót giãn nở nối tiếp để tăng tải trọng.
Dễ dàng tháo rời (chỉ cần nới lỏng bu lông), thiết kế chống gỉ của bề mặt tiếp xúc để đảm bảo sử dụng nhiều lần.
| Kích thước | Bu lông đầu lục giác | Gánh nặng định mức | Áp suất trên bề mặt khớp nối giữa ống lót giãn nở và trục | Áp suất trên giao diện ống lót giãn nở-trung tâm | Mô-men xoắn siết bu lông | Cân nặng | |||||||
| d | D | L | L1 | e | B | d1 | n | Lực dọc trục Ft(kN) | Mô-men xoắn Mt(kN.m) | pf(N/mm2) | pf1(N/mm2) | MA(N.m) | W.t(kg) |
| 200 | 260 | 120 | 142 | 8 | 125 | M20*120 | 16 | 526 | 52.8 | 100 | 77 | 230 | 15 |
| 220 | 285 | 120 | 142 | 8 | 140 | M22*130 | 14 | 640 | 70 | 119 | 92 | 355 | 17.8 |
| 240 | 305 | 120 | 159 | 8 | 140 | M22*130 | 16 | 731 | 88 | 96 | 75 | 355 | 23.2 |
| 260 | 325 | 120 | 159 | 8 | 140 | M22*130 | 18 | 822 | 107 | 103 | 82 | 355 | 24.8 |
| 280 | 355 | 120 | 159 | 8 | 140 | M22*130 | 20 | 910 | 128 | 96 | 75 | 355 | 33 |
| 300 | 375 | 120 | 159 | 8 | 140 | M22*130 | 22 | 1000 | 151 | 99 | 79 | 355 | 36 |
| 320 | 405 | 120 | 159 | 8 | 140 | M22*130 | 18 | 1280 | 206 | 101 | 80 | 690 | 52 |
| 340 | 425 | 120 | 159 | 8 | 140 | M22*130 | 20 | 1420 | 242 | 106 | 85 | 690 | 54 |
| 360 | 455 | 120 | 159 | 8 | 140 | M22*130 | 20 | 1770 | 319 | 113 | 89 | 930 | 72 |
| 380 | 475 | 120 | 159 | 8 | 140 | M22*130 | 20 | 1770 | 337 | 109 | 97 | 930 | 75 |
| 400 | 485 | 120 | 159 | 8 | 140 | M22*130 | 20 | 1770 | 355 | 101 | 83 | 930 | 78 |
| 420 | 515 | 120 | 159 | 8 | 140 | M22*130 | 22 | 1980 | 410 | 107 | 87 | 930 | 82 |
Ống lót bộ điều hợp có thể chịu được điều kiện môi trường khắc nghiệt không?
Môi trường khắc nghiệt, đặc trưng bởi độ ẩm, bụi và nhiệt độ khắc nghiệt, đặt ra những thách thức đáng kể.
Khả năng chống ăn mòn: Tiếp xúc với độ ẩm có thể dẫn đến ăn mòn, ảnh hưởng đến hiệu suất của ống lót.
Giải pháp: Đối với các hoạt động trong môi trường khắc nghiệt, hãy chọn ống lót bộ điều hợp được làm từ vật liệu chống ăn mòn hoặc xem xét lớp phủ bảo vệ để tăng cường độ bền của ống lót bộ điều hợp.
Làm thế nào để cấu trúc các quy trình bảo trì cho các hệ thống sử dụng ống lót bộ điều hợp?
Bảo trì hiệu quả là rất quan trọng để tối đa hóa tuổi thọ và hiệu suất.
Lịch trình kiểm tra: Thiết lập lịch trình kiểm tra thường xuyên giúp phát hiện các vấn đề tiềm ẩn sớm.
Nhu cầu bôi trơn: Bôi trơn thích hợp đảm bảo hoạt động trơn tru và giảm hao mòn.
Giải pháp: Để bảo trì hệ thống có ống lót bộ điều hợp một cách hiệu quả:
Thực hiện lịch bảo trì toàn diện bao gồm làm sạch, kiểm tra và bôi trơn lại các bộ phận xung quanh ống lót bộ điều hợp.
Lưu giữ hồ sơ chi tiết về tất cả các hoạt động bảo trì để theo dõi tình trạng và hiệu suất của ống lót bộ điều hợp theo thời gian.
Băng hình
Băng hình
Băng hình
Băng hình
|
|
