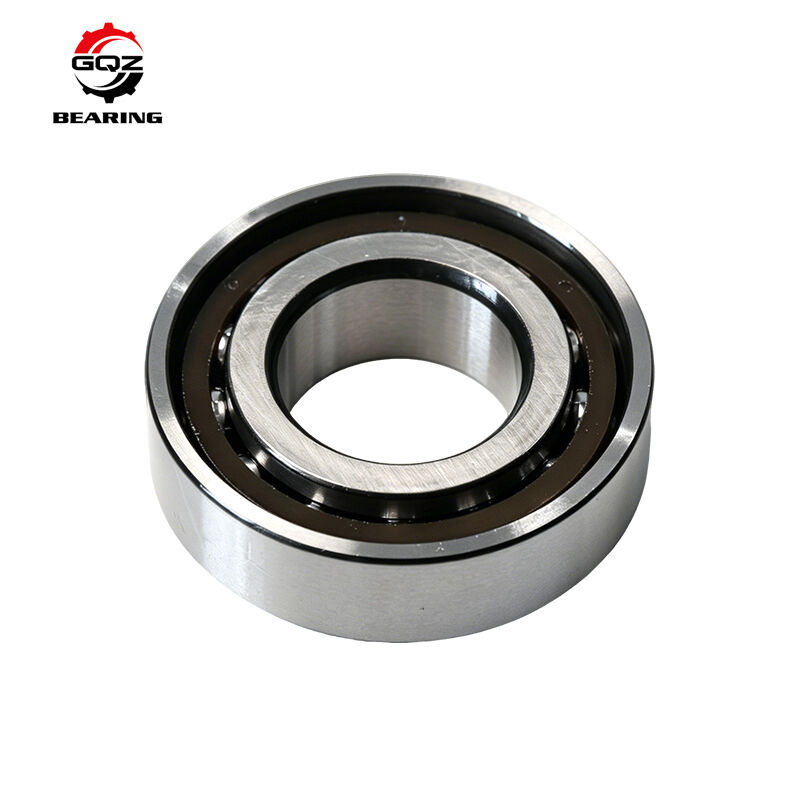

Vòng bi tiếp xúc góc lai gốm GQZ S7204CD/HC, một dãy, 20×47×14mm, góc tiếp xúc 15°, loại hở

S7204CD / HC là vòng bi bóng tiếp xúc góc đơn hàng siêu chính xác.

• S: Thiết kế có thể phù hợp với tất cả
• CD: góc tiếp xúc 15 °, hình học bên trong D công suất cao
• HC: Xây dựng lai, vòng bên trong và bên ngoài thép + các yếu tố cuộn gốm silicon nitride có khả năng cách điện

Cấu trúc mở hỗ trợ bôi trơn dầu lưu thông. Nó chịu tải trọng tâm tuyến kết hợp và tải trọng trục một chiều. Đang đơn có thể được sắp xếp lại (DB),mặt đối mặt (DF) hoặc song song (DT) để chịu tải trọng trục hai chiềuCác quả bóng gốm giảm lực ly tâm ở tốc độ quay cao, kiềm chế xói mòn điện và nhiệt độ hoạt động thấp hơn.Động cơ phụ biến tần số, hỗ trợ vít hình quả bóng và thiết bị xoay chính xác cao dễ bị tổn thương bởi dòng chảy lạc.

Tiền báo giá chính thức sẽ được gửi trong vòng 24 giờ sau khi bạn hỏi.

Mô hình

S7204CD/HC

Kích thước

d20 mm, D47 mm, B14 mm

Min chamfer r

1 mm

Trọng lượng ròng

khoảng 0,092 kg

Cấu trúc

Gói bóng tiếp xúc góc một hàng

góc tiếp xúc

15°

Vật liệu

Nhẫn bên trong/bên ngoài: thép mang GCr15; yếu tố cán: các quả cầu gốm Si3N4; lồng nhựa phenol được chế biến

Hình dạng cấu trúc

Loại mở không có niêm phong

Trọng lượng cơ bản Cr

11900 N

Trọng lượng tĩnh cơ bản C0r

5850 N

Tốc độ giới hạn (sử dụng dầu bôi trơn)

48000 vòng/phút

Thông tin bổ sung

Các bản vẽ kích thước đầy đủ và dữ liệu tải có sẵn theo yêu cầu.

1. Các yếu tố cuộn gốm lai HC đạt hiệu suất cách nhiệt, tránh hiệu quả ăn mòn lỗ điện
2. 15° CD cấu trúc công suất cao cân bằng hiệu suất tốc độ cao và khả năng mang tải
3. S thiết kế phù hợp phổ quát, linh hoạt cho các chế độ lắp đặt cặp kép khác nhau trên trang web
4. Các quả cầu gốm mật độ thấp cắt tải trọng ly tâm, nhận ra tốc độ giới hạn cao hơn so với vòng bi bằng thép
5. Thiết kế mở thích nghi dầu bôi trơn tuần hoàn liên tục cho hoạt động chính xác tốc độ cao lâu dài
6. Có thể tùy chỉnh: lớp độ chính xác P4/P5, nhiều lớp tải trước, đánh dấu laser OEM, mỡ tốc độ cao chuyên dụng

• Các trục chính trung tâm gia công thẳng đứng và ngang tốc độ cao
• Động cơ phụ biến tần số và trục xoay máy phát điện
• Các bộ hỗn hợp hỗn hợp cố định với vít bóng chính xác
• Máy nghiền tốc độ cao và các đơn vị truyền tải chính xác tự động hóa
• Thiết bị quay tiếp xúc với dòng điện lạc và nguy cơ ăn mòn điện

25 năm chuyên nghiệp sản xuất vòng bi, sản phẩm xuất khẩu trên toàn thế giới.

Kiểm tra nghiêm ngặt về hình tròn của quả bóng gốm và chất lượng bề mặt.

Xét nghiệm siêu chính xác đường đua để đáp ứng các yêu cầu chính xác cao.

Hỗ trợ kỹ thuật 24 giờ cho bố trí ghép nối và lựa chọn tải trước.

Có nhiều cổ phiếu cho các nhà phân phối máy móc.

Kích thước chính xác và hiệu suất dịch vụ ổn định.

GCr15 kiểm tra độ cứng đệm và làm nóng vòng

Phân loại kích thước quả bóng gốm nitrit silic và phát hiện khiếm khuyết bề mặt

Xét nghiệm siêu chính xác cho bề mặt đường đua

Kiểm tra góc tiếp xúc, khoảng trống bên trong và rung động xoay

Nếu bạn cần S7204CD / HC vòng bi góc gốm lai:

Gửi yêu cầu để có được các hỗ trợ dưới đây:

• Đặt giá nhanh trong vòng 24 giờ
• Tư vấn giải pháp tập hợp phù hợp DB/DF
• Tùy chọn độ chính xác và lựa chọn tải trước
• Giá sản xuất trực tiếp cạnh tranh
• Liên hệ với đội ngũ bán hàng của chúng tôi để có đầy đủ dữ liệu và đề nghị chính thức.
