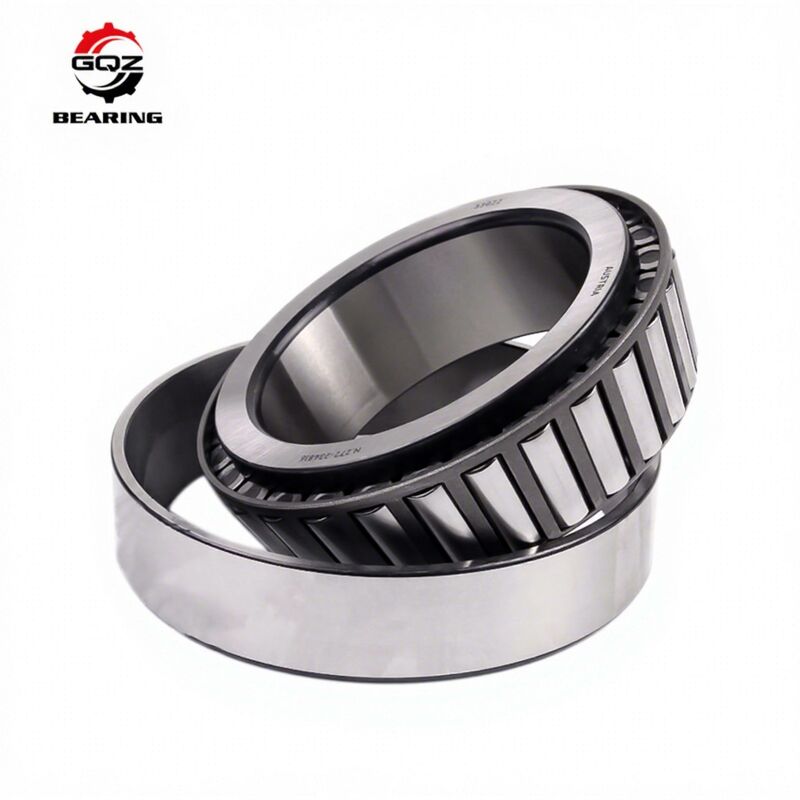

4T-30312D 60x130x33.5mm Vòng bi côn một dãy góc tiếp xúc lớn

1. Tổng quan sản phẩm

4T-30312D là loại vòng bi côn một dãy tách rời theo hệ mét, hậu tố D biểu thị góc tiếp xúc lớn dốc 24°-32°, bộ côn và chén hoàn chỉnh được ghép sẵn với kích thước tổng thể 60×130×33.5mm. Góc tiếp xúc côn dốc lớn giúp tăng cường đáng kể khả năng chịu tải dọc trục một chiều, đồng thời duy trì hiệu suất chịu tải hướng tâm nặng, hoàn toàn phù hợp với các thiết bị hạng nặng chịu tác động dọc trục lớn trong quá trình hoạt động. Cấu trúc côn trong và chén ngoài tách rời giúp đơn giản hóa việc lắp đặt, tháo dỡ và bảo trì tại chỗ; cấu trúc hở hỗ trợ bôi trơn bổ sung thường xuyên để loại bỏ các mảnh vụn kim loại bên trong và kéo dài tuổi thọ. Được ứng dụng rộng rãi cho trục truyền động xe tải hạng nặng, moay-ơ bánh xe bán moóc, bộ giảm tốc máy xây dựng, moay-ơ di chuyển của máy xúc lật, hộp số vi sai máy kéo lớn và các bộ phận quay của băng tải hạng nặng trong khai thác mỏ.

2. Thông số kỹ thuật

Model: 4T-30312D
d:60mm, D:130mm, Chiều rộng lắp ráp tổng T:33.5mm, Chiều rộng vòng trong B:31mm, Chiều rộng vòng ngoài C:22mm
Bán kính góc lượn nhỏ nhất rs:3mm
Tải trọng động Cr:150kN, Tải trọng tĩnh C0r:176kN
Tốc độ giới hạn mỡ:2700vòng/phút
Trọng lượng tịnh:1.97kg
Cấu trúc: Vòng bi côn một dãy, góc tiếp xúc lớn dốc D, côn & chén tách rời loại hở
Lồng: Lồng thép dập cường độ cao
Vật liệu: Thép vòng bi GCr15 nấu chân không, độ cứng HRC60-65
Khe hở: Tiêu chuẩn CN, khe hở rộng C3 có thể tùy chỉnh
Độ chính xác: Tiêu chuẩn P0, tùy chọn P6
Nhiệt độ hoạt động: -40℃ ~ 120℃
Bản vẽ kích thước và báo cáo thử nghiệm độ bền tải kết hợp nặng có sẵn theo yêu cầu.

3. Ưu điểm cốt lõi

• Bộ côn & chén 4T-30312D hoàn chỉnh được ghép sẵn tại nhà máy, thiết kế góc dốc D mang lại khả năng chống tải dọc trục vượt trội
• Cấu trúc vòng bi côn chịu tải kết hợp nặng hướng tâm + tải dọc trục một chiều, ổn định dưới tác động và rung động thường xuyên trên đường
• Thiết kế côn trong và chén ngoài tách rời, thuận tiện cho việc lắp đặt độc lập và thay thế bảo trì máy móc tại chỗ
• Hồ sơ con lăn logarit được tối ưu hóa giảm ứng suất mép và sinh nhiệt trong quá trình hoạt động tải nặng liên tục dài hạn
• Thiết kế hở cho phép bôi trơn lại tại chỗ dễ dàng để rửa trôi các mảnh vụn kim loại bên trong và kéo dài chu kỳ sử dụng vòng bi
• Kích thước tiêu chuẩn hệ mét có thể thay thế, tương thích chéo với phụ tùng xe thương mại và máy móc kỹ thuật phổ biến
• Các dịch vụ tùy chỉnh khe hở rộng C3, mỡ khung gầm chống áp suất nhiệt độ cao và đánh dấu laser vòng ngoài có sẵn

4. Kịch bản ứng dụng

• Vận tải xe thương mại: Trục truyền động trước/sau xe tải hạng nặng, moay-ơ bánh xe bán moóc, cụm hộp số xe buýt lớn
• Máy xây dựng: Bộ giảm tốc phụ máy xúc, moay-ơ di chuyển máy xúc lật, gối trục máy lu
• Thiết bị nông nghiệp lớn: Trục vi sai máy kéo hạng nặng, các bộ phận truyền động chính của máy cày lớn
• Khai thác & băng tải: Trục con lăn băng tải hạng nặng trong khai thác mỏ, các vị trí tải nặng tốc độ thấp của máy nghiền đá

Phù hợp lắp ráp OEM và thay thế hậu mãi cho xe tải trọng dọc trục nặng và thiết bị truyền động kỹ thuật.

5. Tại sao chọn vòng bi GQZ

25 năm sản xuất chuyên nghiệp vòng bi côn góc tiếp xúc dốc D dòng 4T. Thép GCr15 nấu chân không có độ tinh khiết cao với xử lý nhiệt tôi và ram toàn bộ, hiệu suất chống mỏi tuyệt vời dưới tải trọng dọc trục xen kẽ nặng dài hạn. Hỗ trợ tùy chỉnh OEM & ODM đầy đủ cho cấp độ khe hở, mỡ chống mài mòn đặc biệt cho tải nặng và đánh dấu bề mặt. Quy trình kiểm tra nghiêm ngặt toàn bộ quá trình: kiểm tra độ cứng nguyên liệu, siêu hoàn thiện bề mặt rãnh côn siêu chính xác, phân loại con lăn và thử nghiệm lão hóa tác động xen kẽ tải nặng kết hợp hướng tâm-trục dọc. Hỗ trợ kỹ thuật chuyên nghiệp 24 giờ cho việc khớp dung sai trục và kế hoạch bảo trì bôi trơn định kỳ. Giá bán buôn trực tiếp từ nhà máy, đủ kho vòng bi côn hạng nặng dự phòng cho các đại lý phụ tùng xe tải và nhà sản xuất máy móc kỹ thuật toàn cầu.

6. Kiểm soát chất lượng

1. Kiểm tra thành phần hóa học và độ cứng nguyên liệu
2. Tôi toàn bộ và ram giảm ứng suất để loại bỏ ứng suất dư bên trong
3. Mài gương rãnh côn siêu chính xác vòng trong và vòng ngoài bằng CNC
4. Phân loại con lăn côn siêu chính xác và tạo hình dập lồng thép dập
5. Lắp ráp trong môi trường không bụi với mỡ cơ khí chống mài mòn hạng nặng được điền sẵn
6. Thử nghiệm lão hóa quay liên tục và thử nghiệm chu kỳ độ bền tải kết hợp nặng hướng tâm-trục dọc
7. Kiểm tra kích thước đầy đủ, phủ dầu chống gỉ, đóng gói thùng carton xuất khẩu chống ẩm trung tính

Mỗi lô hàng hoàn thành kiểm tra nhiệt độ tăng và rung động để đảm bảo hoạt động ổn định tải dọc trục nặng trong thời gian dài cho trục xe tải và thiết bị xây dựng.

7. Nhận báo giá

Gửi yêu cầu báo giá cho vòng bi côn góc tiếp xúc dốc 4T-30312D sử dụng trên trục truyền động xe tải hạng nặng, bộ giảm tốc máy xây dựng và băng tải hạng nặng trong khai thác mỏ.
Dịch vụ sau khi nhận yêu cầu:

1. Tài liệu báo giá chính thức tiêu chuẩn được gửi trong vòng 24 giờ làm việc
2. Hướng dẫn kỹ thuật về dung sai khớp trục và sắp xếp chu kỳ bôi trơn
3. Các tùy chọn nâng cấp: cấp độ chính xác cao P6, khe hở rộng C3, mỡ tổng hợp chống oxy hóa nhiệt độ cao
4. Giá đơn vị bán buôn cạnh tranh từ nhà máy cho đơn hàng số lượng lớn

Vui lòng nêu số lượng đặt hàng, tải trọng kết hợp làm việc, tốc độ quay và môi trường làm việc để có tài liệu báo giá đầy đủ.
