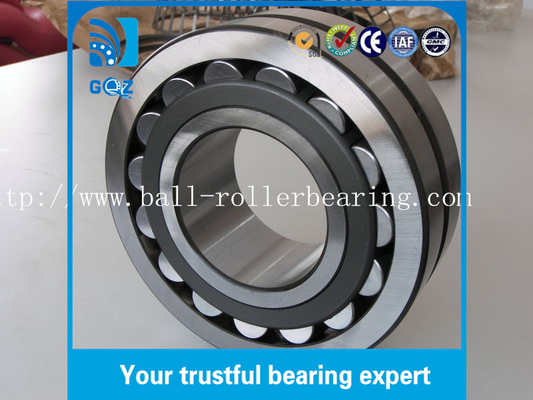

Super Precision 22205 Vận động cao tốc vòng bi lăn CA Cage 25 X 52 X 18 mm
Lối xích cuộn tự sắp xếp bao gồm một vòng bên trong với hai đường cong nghiêng theo góc với trục xích, một vòng ngoài với một đường cong hình cầu chung, cuộn hình cầu, lồng và,trong một số thiết kếCác vòng bi cũng có thể được niêm phong.
Hầu hết các vòng bi cuộn hình cầu được thiết kế với hai hàng cuộn, cho phép chúng chịu tải trọng tâm cực nặng và tải trọng trục nặng.phù hợp với tải trọng tâm chiếu thấp hơn và hầu như không có tải trọng trụcChúng cũng được gọi là "đánh lăn thùng" hoặc "Tonnenlager" và thường có sẵn trong loạt 202 và 203.
Thiết kế bên trong của vòng bi không được tiêu chuẩn hóa bởi ISO, vì vậy nó khác nhau giữa các nhà sản xuất khác nhau và các loạt khác nhau.
>Các tính năng bôi trơn trong vòng bên trong hoặc bên ngoài
>Phân giữa
>Vòng dẫn đường hoặc vòng trung tâm
>Các con dấu tích hợp
>Cai
Kích thước bên ngoài của vòng bi cuộn hình cầu được tiêu chuẩn hóa bởi ISO trong tiêu chuẩn ISO 15:1998Một số loạt phổ biến của vòng bi cuộn hình cầu là:
Dòng 213 Xét bản thân
222 series Self-aligned roller bearing: vòng bi lăn tự sắp xếp
223 series Self-aligned roller bearing
230 series Self-aligned roller bearing: vòng bi lăn tự sắp xếp
231 series Self-aligned roller bearing
232 series Self-aligned roller bearing
238 series Self-aligned roller bearing
239 series Self-aligned roller bearing
240, vòng bi cuộn tự sắp xếp
241 series Self-aligned roller bearing
248 series Self-aligned roller bearing: vòng bi lăn tự sắp xếp
249 series Self-aligned roller bearing
|
Số vòng bi |
Kích thước ranh giới ((mm) |
Đánh giá tải cơ bản (kN) |
Giới hạn tốc độ ((rpm) |
Khối lượng (kg) |
|||||
|
IKG |
d |
D |
B |
rs phút |
Cr |
Cor |
Mỡ |
Dầu |
(Khoảng) |
|
22205 |
25 |
52 |
18 |
1 |
36.5 |
36 |
6,500 |
10,000 |
0.186 |
|
22206 |
30 |
62 |
20 |
1 |
49 |
49 |
5,700 |
8,800 |
0.287 |
|
22207 |
35 |
72 |
23 |
1.1 |
69.5 |
71 |
4,900 |
7,500 |
0.446 |
|
22208 |
40 |
80 |
23 |
1.1 |
79 |
88.5 |
4,300 |
6,600 |
0.526 |
|
22209 |
45 |
85 |
23 |
1.1 |
82.5 |
95 |
3,800 |
5,900 |
0.584 |
|
22210 |
50 |
90 |
23 |
1.1 |
86 |
102 |
3,500 |
5,300 |
0.63 |
|
22211 |
55 |
100 |
25 |
1.5 |
118 |
144 |
3,200 |
4,900 |
0.808 |
|
22212 |
60 |
110 |
28 |
1.5 |
115 |
147 |
2,900 |
4,500 |
1.15 |
|
22213 |
65 |
120 |
31 |
1.5 |
143 |
179 |
2,700 |
4,200 |
1.5 |
|
22214 |
70 |
125 |
31 |
1.5 |
154 |
201 |
2,500 |
3,900 |
1.55 |
|
22215 |
75 |
130 |
31 |
1.5 |
166 |
223 |
2,300 |
3,600 |
1.65 |
|
22216 |
80 |
140 |
33 |
2 |
213 |
277 |
2,200 |
3,400 |
1.99 |
|
22217 |
85 |
150 |
36 |
2 |
251 |
320 |
2,100 |
3,200 |
2.49 |
|
22218 |
90 |
160 |
40 |
2 |
292 |
385 |
1,900 |
3,000 |
3.24 |
|
22219 |
95 |
170 |
43 |
2.1 |
294 |
390 |
1,800 |
2,800 |
4.1 |
|
22220 |
100 |
180 |
46 |
2.1 |
315 |
415 |
1,700 |
2,700 |
4.95 |
|
22222 |
110 |
200 |
53 |
2.1 |
410 |
570 |
1,600 |
2,400 |
7.2 |
|
22224 |
120 |
215 |
58 |
2.1 |
485 |
700 |
1,400 |
2,200 |
9.1 |
|
22226 |
130 |
230 |
64 |
3 |
570 |
790 |
1,300 |
2,000 |
11.2 |
|
22228 |
140 |
250 |
68 |
3 |
685 |
975 |
1,200 |
1,900 |
14 |
|
22230 |
150 |
270 |
73 |
3 |
775 |
1,160 |
1,100 |
1,700 |
18.1 |
|
22232 |
160 |
290 |
80 |
3 |
870 |
1,290 |
1,000 |
1,600 |
22.7 |
|
22234 |
170 |
310 |
86 |
4 |
1,000 |
1,520 |
980 |
1,500 |
28 |
|
22236 |
180 |
320 |
86 |
4 |
1,040 |
1,610 |
920 |
1,400 |
29.3 |
|
22238 |
190 |
340 |
92 |
4 |
1,160 |
1,810 |
860 |
1,300 |
36.6 |
|
22240 |
200 |
360 |
98 |
4 |
1,310 |
2,010 |
820 |
1,300 |
44 |
|
22244 |
220 |
400 |
108 |
4 |
1,580 |
2,460 |
730 |
1,100 |
60.4 |
|
22248 |
240 |
440 |
120 |
4 |
1,940 |
3,100 |
660 |
1,000 |
81.7 |
|
22252 |
260 |
480 |
130 |
5 |
2,230 |
3,600 |
610 |
930 |
106 |
|
22256 |
280 |
500 |
130 |
5 |
2,310 |
3,800 |
560 |
860 |
112 |
|
22260 |
300 |
540 |
140 |
5 |
2,670 |
4,350 |
510 |
790 |
141 |
Ống xích cuộn hình cầu từ IKG, bao gồm một loạt các loại - loại E, loại CCW33, loại CAW33.Clerance thường ở C3.
Ứng dụng vòng bi cuộn tự sắp xếp:
> hộp số
> Vũ khí gió
> Máy đúc liên tục
> Xử lý vật liệu
> Bơm
> Máy quạt và máy thổi cơ khí
> Thiết bị khai thác mỏ và xây dựng
> Thiết bị chế biến bột giấy
> Động lực biển và khoan ngoài khơi
> Xe ngoài đường cao tốc
... ...
Đường xích tay tự trượt
Về cơ bản, có một số thiết kế phổ biến của Self-Aligning lăn vòng bi, mỗi cung cấp các sự đánh đổi khác nhau.thép crôm, và gốm (silicon nitride (Si3N4)).chúng tôi sẽ cho bạn thấy các vật liệu cho chung tự sắp xếp vòng bi 22205 CAW33C3 .
GCr15: Vật liệu cơ bản cho vòng bi bên trong, vòng tròn bên ngoài và thân cuộn
Thép có khoáng chất cao (GCr15) là vật liệu tiêu chuẩn cho vòng và các yếu tố cán, thép carbon và thép không gỉ cũng sẽ được sử dụng theo yêu cầu.Thành phần hóa học của Gcr15 được liệt kê trong bảng dưới đây.
PS: Việc lựa chọn vật liệu chủ yếu được thực hiện bởi khối lượng và phương pháp sản xuất.Trong khi các nhà sản xuất khối lượng thấp hoặc loạt khối lượng thấp thường có lồng bằng đồng hoặc thép gia côngĐối với một số ứng dụng cụ thể, vật liệu đặc biệt cho lớp phủ (ví dụ: PTFE bọc ống hình trụ để ứng dụng rung động) được áp dụng.
Thành phần hóa học của thép vỏ:
Bảng tương tác cho vật liệu Gcr15 ở các quốc gia khác nhau:
Đường sắt lồng:
Các lồng thường được sử dụng để đảm bảo các cuộn trong vòng bi cuộn tự sắp xếp. Trong các loại cấu trúc khác, chúng có thể làm giảm số cuộn tùy thuộc vào hình dạng lồng cụ thể,và do đó làm giảm khả năng tảiKhông có lồng, vị trí tiếp xúc được ổn định bằng cách trượt hai bề mặt tròn trên nhau.Với một lồng vị trí tiếp xúc được ổn định bằng cách trượt một bề mặt tròn trong một bề mặt rãnh phù hợpCác vòng bi cuồng được phát minh bởi John Harrison vào giữa thế kỷ 18 như một phần của công việc của ông về chronograph.Vòng bi lồng được sử dụng thường xuyên hơn trong thời gian thiếu thép thời chiến cho vòng bi bánh xe đạp kết hợp với cốc thay thế.
* Chuồng thép
Nói chung, lồng HF hoặc CRC là lồng băng thép ép và lồng snap thép ép. Đối với ứng dụng tốc độ cực cao, nhựa tổng hợp, thép không gỉ, nylons sẽ được sử dụng theo yêu cầu.
| Thép hạng | Thành phần hóa học (%) | ||||||
| JISG 3141 SPCC |
C | Vâng | Thêm | P | S | Ni | Cr |
| <0.12 | - | <0.5 | <0.04 | <0.045 | - | - | |

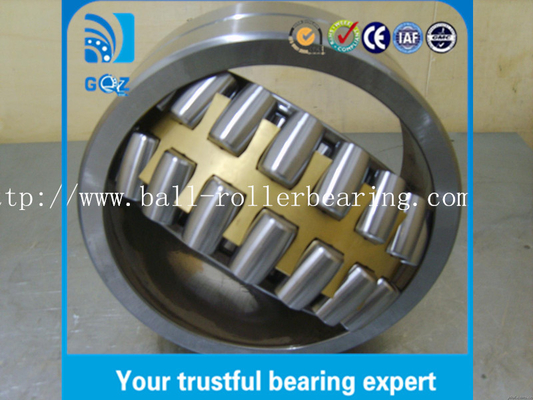

* Chuồng đồng
Vì lý do đặc điểm hóa học của nó, nó chủ yếu được sử dụng cho vòng bi kích thước nhỏ và trung bình, và một số môi trường làm việc với nhiệt độ tương đối cao.
* Chuồng nylon
Tương tự như lồng đồng, đặc điểm hóa học của lồng nylon, nó chủ yếu được sử dụng cho nhiệt độ môi trường làm việc từ -40 đến + 125 độ.Các bài phổ biến materail là PA66 và người mua có thể chọn tăng cường sợi thủy tinh thêm, để tăng cường sức mạnh và độ đàn hồi.
So với thép và đồng lồng, nó có độ chính xác tốt hơn, và trọng lượng nhẹ, mà là hữu ích để thực hiện trong ứng dụng của
nhu cầu hiện đại cho ánh sáng cho xe ô tô.
Vệ chống bụi và vòng niêm phong
* Tấm chống bụi
SPCC là vật liệu chính cho các lá chắn, và thép carbon & thép không gỉ, như AISI-300 có thể được sử dụng theo yêu cầu.
* Chiếc nhẫn con dấu
NBR là vật liệu niêm phong tiêu chuẩn mà chúng tôi sử dụng, trong khi niêm phong fluorocarbon, silicone và teflon thường được chỉ định cho nhiệt độ cao.
| Đường sắt | Tên của ASTM D1418 | Phạm vi nhiệt độ | Độ cứng | Đặc điểm | Hạn chế |
| (Bờ A) | |||||
| Cao su nitrile butaduene | NBR | -40°C~ 120°C | 40-90 | Nén thấp | Không phù hợp với điều kiện nhiệt độ cao; Không tiếp xúc với ánh nắng mặt trời và ăn mòn hóa chất |
| Độ dẻo cao | |||||
| Chống ăn mòn cao | |||||
| chống dầu cao hơn | |||||
| Cao su silicon | MQ/PMQ VMQ/PVMP |
- 70°C~200°C | 25-80 | Chống nhiệt độ cao | Hiệu suất mòn bề mặt kém và chống gãy, chống mòn cao hơn |
| Chống khô | |||||
| Kháng nắng | |||||
| chống lão hóa với ozone | |||||
| Hydrogen hóa (nhựa cao su nitrile-butadien) |
HNBR/NEM | - 35°C~65°C | 50-90 | Kháng nhiệt Độ dẻo cao Kháng hóa học |
Không phù hợp với điều kiện nhiệt độ cao và tránh tiếp xúc với ánh nắng mặt trời và ăn mòn hóa chất |
| Nhựa cao su | FKM/FPM | - 28°C~200°C | 50-95 | Chống nhiệt độ cao Chống hóa học đáng kể chống ăn mòn với các sản phẩm dầu mỏ |
Nó không phù hợp với điều kiện làm việc ở nhiệt độ thấp. |
| cao su ACM | Cao su ACM | - 18°C~175°C | 40-90 | Chống dầu nóng hơn | Hiệu suất chống nước kém; |
| Ánh sáng mặt trời và ozone | không phù hợp với điều kiện làm việc ở nhiệt độ cực thấp | ||||
| Chống nứt cao hơn | |||||
|
Cảnh báo: Fluor rubber là an toàn và vô hại trong điều kiện làm việc bình thường dưới 200°C, nhưng nó sẽ phát ra khói nếu nhiệt độ vượt quá nhiệt độ cuối cùng của 300°CLấy hơi khói có hại cho cơ thể con người, bao gồm cả mắt. Ngoài ra, khói nên tránh tiếp xúc với da. |
|||||
|
|
