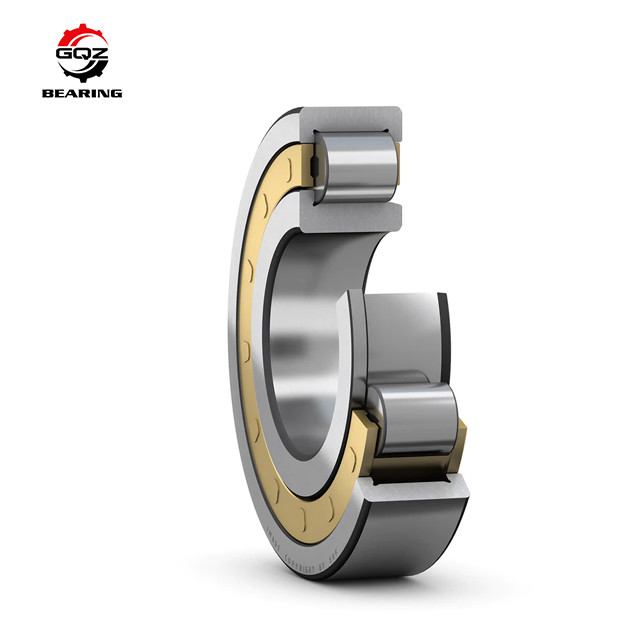

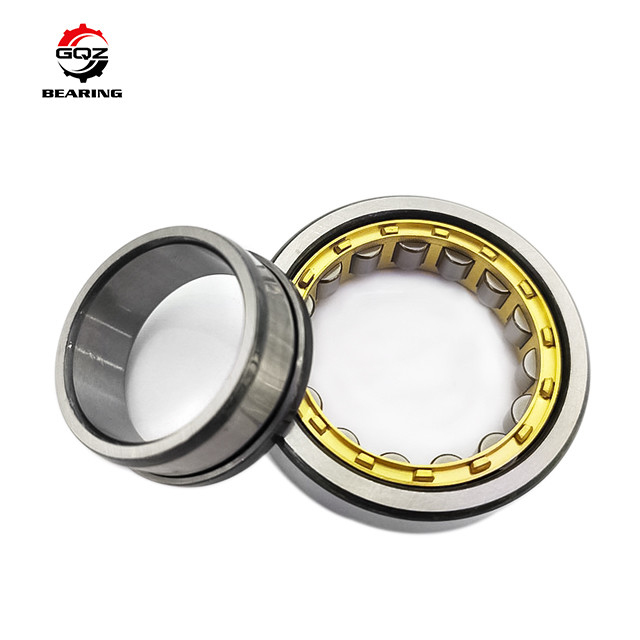

Lối xích cuộn chính xác hình trụ NJ2340 cho trục máy công cụ
| Mô hình vòng bi | Vòng xích có hình trụ |
| Loại | NJ2340 |
| Kích thước | 200×420×138mm |
| Vật thể | 92kg |
| Vật liệu | Thép Chrome, Thép Carbon, Thép không gỉ, Nhựa, Vật gốm |
| Loại con dấu | Mở/Z/ZZ/RS/2RS/RZ/2RZ/N/NR/ZN/RZN |
| Chuồng | Thép không gỉ/Nylon |
| Gói | Hộp carton đơn / pallet / vỏ gỗ |
| Thương hiệu | GQZ/AAA/OEM/Những sản phẩm khác |
Ngoài ra, chúng tôi cũng cung cấp các vòng bi sau:
| Kích thước chính ((mm) | Số vòng bi | Chỉ số tải cơ bản (KN) | Tốc độ (rpm) | ||||
| d | D | B | Cr động | Static Cor | tham chiếu | Hạn chế | |
| 180 | 320 | 86 | NJ 2236 | 1100.0 | 1430.0 | 2200 | 3200 |
| 190 | 340 | 55 | NJ 238 | 800.0 | 965.0 | 2000 | 3000 |
| 200 | 360 | 58 | NJ 240 | 850.0 | 1020.0 | 1900 | 2800 |
| 200 | 420 | 138 | NJ 2340 | 1980.0 | 2800.0 | 1400 | 2400 |
| 220 | 400 | 65 | NJ 244 | 1060.0 | 1290.0 | 1600 | 2400 |
| 220 | 460 | 88 | NJ 344 | 1210.0 | 1630.0 | 1500 | 1700 |
| 240 | 440 | 72 | NJ 248 | 952.0 | 1370.0 | 1600 | 2200 |
| 240 | 440 | 120 | NJ 2248 | 1450.0 | 2360.0 | 1500 | 2200 |
| 240 | 500 | 95 | NJ 348 | 1450.0 | 2000.0 | 1300 | 2000 |
| 260 | 480 | 80 | NJ 252 | 1170.0 | 1700.0 | 1400 | 2000 |
Thông tin về công ty
Câu hỏi thường gặp
Vòng xích hình trụ là gì?
Vòng lăn hình trụ là một loại vỏ lăn được đặc trưng bởi các con lăn hình trụ như các yếu tố lăn.Nó được thiết kế để chứa các tải trọng tâm tuyến nặng và cũng có thể chịu một số tải trọng trục (tùy thuộc vào thiết kế cụ thể)Các vòng bi này phù hợp cho các ứng dụng tốc độ cao đòi hỏi hoạt động chính xác, chẳng hạn như trục máy công cụ, động cơ điện, hộp số, vv.
Các loại chính của vòng bi cuộn hình trụ là gì?
Có một số loại chính:
•Đường xích cuộn trụ đơn: Hình dạng cơ bản, bao gồm một vòng ngoài, vòng trong và một hàng cuộn trụ.
•Đối với vòng bi cuộn hình trụ hai hàng: Bao gồm hai hàng cuộn hình trụ được sắp xếp đối diện nhau, cung cấp khả năng tải cao hơn.
•Lối xích cuộn hình trụ bốn hàng: Được thiết kế cho các ứng dụng sử dụng nặng với khả năng chịu tải và độ cứng thậm chí lớn hơn.
•Hoàn chỉnh: Gói không có lồng giữa các cuộn, tăng khả năng tải nhưng với chi phí tốc độ thấp hơn.được phân loại dựa trên sự hiện diện hoặc không có vai trên vòng và các thiết kế khác nhau.
Làm thế nào để bạn chọn kích thước phù hợp cho một vòng bi cuộn hình trụ?
Chọn kích thước vòng bi phù hợp bao gồm xem xét các yếu tố như:
Khả năng tải: Dựa trên tải trọng tâm và trục thực tế trong hoạt động.
•Yêu cầu về tốc độ: Các ứng dụng tốc độ cao đòi hỏi phải xem xét giới hạn tốc độ và mở rộng nhiệt.
• Không gian lắp đặt: Đảm bảo vòng bi được chọn phù hợp với khung thiết kế của thiết bị.
•Môi trường hoạt động: Các yếu tố như nhiệt độ, độ ẩm và mức độ ô nhiễm có thể ảnh hưởng đến việc lựa chọn vật liệu và nhu cầu niêm phong.
