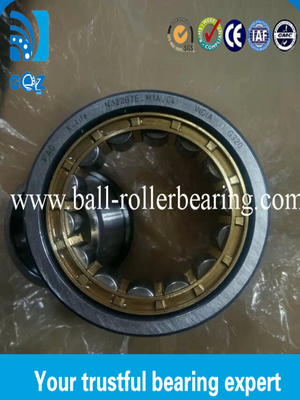

NJ2207 E. M1A.C4 Vòng xích cuộn xi lanh nhỏ 69.5 KN Đánh giá tải động cơ cơ bản
1. Thông số kỹ thuật của vòng bi cuộn hình trụ:
| Mô hình vòng bi | NJ2207 E. M1A.C4 |
| Vật liệu | Gcr15 |
| Loại | Vòng xích có hình trụ |
| Kích thước (mm) | 35*72*23 |
| Chỉ số tải động cơ cơ bản | 69.5 KN |
| Đánh giá tải tĩnh cơ bản | 63 KN |
| Giới hạn tải mệt mỏi | 8.2 KN |
| Khối lượng (kg) | 0.424 KG |
2. Vòng xích có hình trụ
Có thể thích nghi với các thay đổi vị trí giữa trục và nhà chứa gây ra bởi sự mở rộng nhiệt hoặc
Các loại NJ và NF có thể chấp nhận một số trục
Trọng lượng trong một hướng, và NH và NUP loại có thể chấp nhận một số tải trọng trục trong hai hướng.
Và vòng ngoài có thể được tách ra, và chúng rất thuận tiện để gắn và tháo.
3. Ứng dụng vòng bi cuộn hình trụ:
Chủ yếu được sử dụng cho các loại động cơ, máy phát điện, tuabin khí, trục máy công cụ, thiết bị giảm tốc, máy móc xử lý,vòng bi cuộn hình trụ bốn hàng được sử dụng chủ yếu trong máy cán.
4Ống khác của chúng ta đang ở trong kho.
| Số | Kích thước | Đánh giá tải | Trọng lượng | |||
| d | D | T | DYNAMIC | STATIC | ||
| 30202 | 15 | 35 | 11.75 | 11900 | 13500 | 0.053 |
| 30203 | 17 | 40 | 13.25 | 20000 | 20200 | 0.082 |
| 30204 | 20 | 47 | 15.25 | 28300 | 29200 | 0.128 |
| 30205 | 25 | 52 | 16.25 | 31600 | 34400 | 0.14 |
| 30206 | 30 | 62 | 17.25 | 40500 | 43800 | 0.23 |
| 30207 | 35 | 72 | 18.25 | 53400 | 59200 | 0.32 |
| 30208 | 40 | 80 | 19.75 | 59900 | 65400 | 0.41 |
| 30209 | 45 | 85 | 20.75 | 64800 | 74700 | 0.46 |
| 30210 | 50 | 90 | 21.75 | 73600 | 87500 | 0.52 |
| 30211 | 55 | 100 | 22.75 | 94900 | 114000 | 0.68 |
| 30212 | 60 | 110 | 23.75 | 99100 | 117000 | 0.87 |
| 30213 | 65 | 120 | 24.75 | 12100 | 146000 | 1.1 |
| 30214 | 70 | 125 | 26.25 | 128000 | 157000 | 1.28 |
| 30215 | 75 | 130 | 27.25 | 141000 | 179000 | 1.33 |
| 30216 | 80 | 140 | 28.25 | 151000 | 187000 | 1.59 |
| 30217 | 85 | 150 | 30.5 | 184000 | 235000 | 2.02 |
| 30218 | 90 | 160 | 32.5 | 197000 | 250000 | 2.49 |
| 30219 | 95 | 170 | 34.5 | 218000 | 276000 | 2.95 |
| 30220 | 100 | 180 | 37 | 278000 | 375000 | 3.77 |
| 30221 | 105 | 190 | 39 | 309000 | 419000 | 4.48 |
| 30222 | 110 | 200 | 41 | 314000 | 445000 | 5.21 |
| 30224 | 120 | 215 | 43.5 | 335000 | 487000 | 6.19 |
| 30226 | 130 | 230 | 43.75 | 364000 | 525000 | 6.94 |
| 30228 | 140 | 250 | 45.75 | 407000 | 589000 | 8.75 |
| 30302 | 15 | 42 | 14.25 | 24400 | 22500 | 0.1 |
| 30303 | 17 | 47 | 15.25 | 30300 | 28400 | 0.13 |
| 30304 | 20 | 52 | 16.25 | 35600 | 34500 | 0.17 |
| 30305 | 25 | 62 | 18.25 | 50200 | 50100 | 0.26 |
| 30306 | 30 | 72 | 20.75 | 59500 | 60600 | 0.38 |
