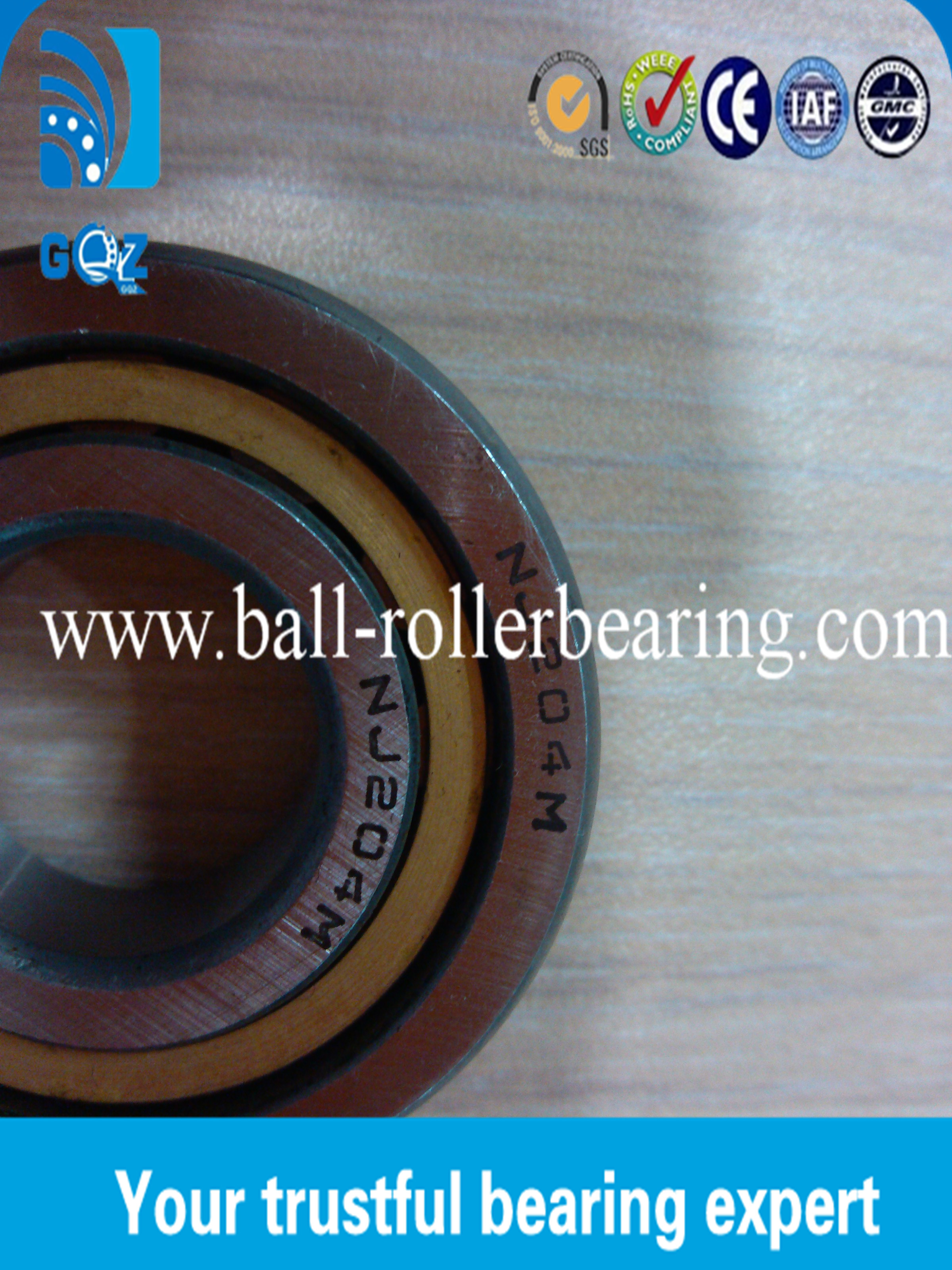

NJ 204M Vòng xích xích hình trụ, Vòng xích xích hai hàng / một hàng
1. Thông số kỹ thuật của vòng bi cuộn hình trụ:
| Mô hình vòng bi | NJ 204M |
| Vật liệu | Gcr15 |
| Loại | Vòng xích có hình trụ |
| Kích thước (mm) | 20*47*14 |
| Chỉ số tải động cơ cơ bản | 28.5 KN |
| Đánh giá tải tĩnh cơ bản | 22 KN |
| Giới hạn tải mệt mỏi | 2.8 KN |
| Khối lượng (kg) | 0.125 KG |

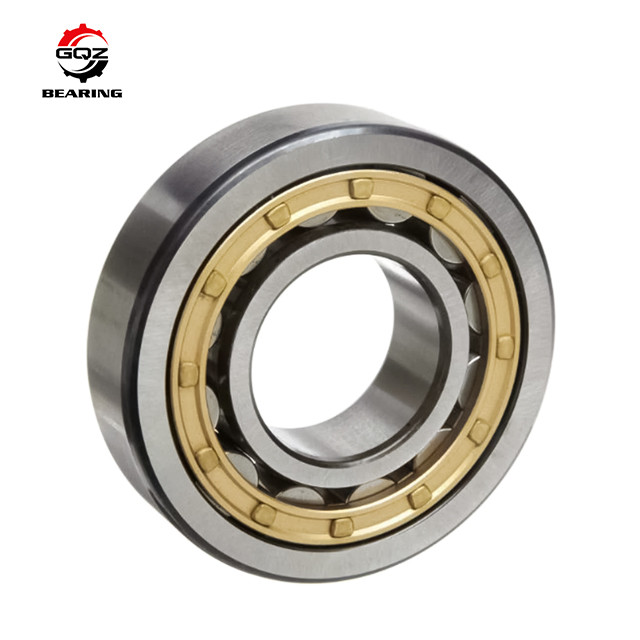

2. Vòng xích có hình trụ
Có thể thích nghi với những thay đổi vị trí giữa trục và nhà chứa gây ra bởi sự mở rộng nhiệt hoặc
Các loại NJ và NF có thể chấp nhận một số trục
Trọng lượng trong một hướng, và NH và NUP loại có thể chấp nhận một số tải trọng trục trong hai hướng.
Và vòng bên ngoài có thể được tách ra, và họ là thuận tiện để gắn và tháo.
4 - Lối khác của chúng ta trong kho.
| Số | Kích thước | Đánh giá tải | Trọng lượng | |||
| d | D | T | DYNAMIC | STATIC | ||
| 30202 | 15 | 35 | 11.75 | 11900 | 13500 | 0.053 |
| 30203 | 17 | 40 | 13.25 | 20000 | 20200 | 0.082 |
| 30204 | 20 | 47 | 15.25 | 28300 | 29200 | 0.128 |
| 30205 | 25 | 52 | 16.25 | 31600 | 34400 | 0.14 |
| 30206 | 30 | 62 | 17.25 | 40500 | 43800 | 0.23 |
| 30207 | 35 | 72 | 18.25 | 53400 | 59200 | 0.32 |
| 30208 | 40 | 80 | 19.75 | 59900 | 65400 | 0.41 |
| 30209 | 45 | 85 | 20.75 | 64800 | 74700 | 0.46 |
| 30210 | 50 | 90 | 21.75 | 73600 | 87500 | 0.52 |
| 30211 | 55 | 100 | 22.75 | 94900 | 114000 | 0.68 |
| 30212 | 60 | 110 | 23.75 | 99100 | 117000 | 0.87 |
| 30213 | 65 | 120 | 24.75 | 12100 | 146000 | 1.1 |
| 30214 | 70 | 125 | 26.25 | 128000 | 157000 | 1.28 |
| 30215 | 75 | 130 | 27.25 | 141000 | 179000 | 1.33 |
| 30216 | 80 | 140 | 28.25 | 151000 | 187000 | 1.59 |
| 30217 | 85 | 150 | 30.5 | 184000 | 235000 | 2.02 |
| 30218 | 90 | 160 | 32.5 | 197000 | 250000 | 2.49 |
| 30219 | 95 | 170 | 34.5 | 218000 | 276000 | 2.95 |
| 30220 | 100 | 180 | 37 | 278000 | 375000 | 3.77 |
| 30221 | 105 | 190 | 39 | 309000 | 419000 | 4.48 |
| 30222 | 110 | 200 | 41 | 314000 | 445000 | 5.21 |
| 30224 | 120 | 215 | 43.5 | 335000 | 487000 | 6.19 |
| 30226 | 130 | 230 | 43.75 | 364000 | 525000 | 6.94 |
| 30228 | 140 | 250 | 45.75 | 407000 | 589000 | 8.75 |
| 30302 | 15 | 42 | 14.25 | 24400 | 22500 | 0.1 |
| 30303 | 17 | 47 | 15.25 | 30300 | 28400 | 0.13 |
| 30304 | 20 | 52 | 16.25 | 35600 | 34500 | 0.17 |
| 30305 | 25 | 62 | 18.25 | 50200 | 50100 | 0.26 |
| 30306 | 30 | 72 | 20.75 | 59500 | 60600 | 0.38 |
