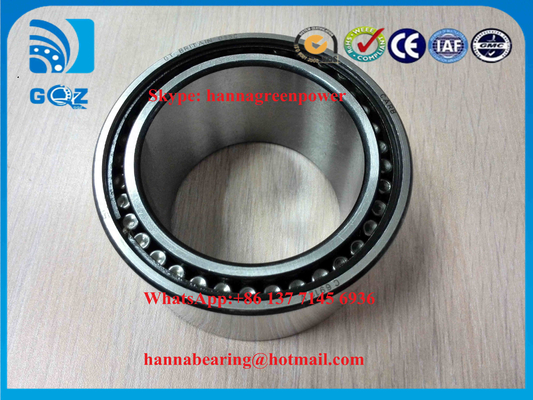

C 6913 V CARB Đường xách cuộn hình trụ xoắn ốc 65x90x45mm

1. Tổng quan sản phẩm
C6913V là ổ bi con lăn trụ tự lựa CARB, đầy đủ con lăn, không có vòng cách, còn được gọi là ổ bi con lăn vòng. Hậu tố V đại diện cho cấu trúc đầy đủ con lăn không có vòng cách. Kích thước mét tiêu chuẩn: đường kính lỗ trong d=65mm, đường kính ngoài D=90mm, chiều rộng tổng thể B=55mm.
Sản phẩm áp dụng thiết kế tự lựa độc quyền với con lăn cong và rãnh lăn hình cung đối xứng, có thể đồng thời bù trừ biến dạng uốn trục, lệch song song khi lắp ráp và giãn nở nhiệt theo trục. Sản phẩm loại bỏ hiệu quả ứng suất mép con lăn, tiếng ồn bất thường và hiện tượng kẹt sớm do lỗi lắp đặt và biến động nhiệt độ. Bố cục đầy đủ con lăn tối đa hóa số lượng các phần tử lăn bên trong ổ bi, mang lại khả năng chịu tải hướng tâm mạnh hơn nhiều so với ổ bi con lăn trụ có vòng cách, hoàn toàn phù hợp với điều kiện làm việc tải nặng, tốc độ thấp liên tục.
Vòng trong, vòng ngoài và các con lăn trụ đều được làm bằng thép ổ bi GCr15 được tôi toàn bộ với rãnh lăn hình cung được mài gương siêu chính xác, có hiệu suất lăn ổn định và khả năng chống mài mòn vượt trội. Ứng dụng rộng rãi cho các con lăn chính của máy in, con lăn băng tải vật liệu rời nặng, con lăn trục cán giấy, thiết bị cán nặng ngành dệt, máy nâng hạ nhẹ và máy truyền động nặng ngành xây dựng.

2. Thông số kỹ thuật

Mã hiệu: C6913V
Kích thước giới hạn: d=65mm, D=90mm, B=55mm
Bán kính góc lượn tối thiểu r1=r2=1.1mm
Cấu trúc: Ổ bi con lăn trụ tự lựa CARB, đầy đủ con lăn, thiết kế đầy đủ con lăn không có vòng cách
Nguyên liệu: Thép ổ bi crôm cacbon cao GCr15 cho tất cả các bộ phận lăn
Tải trọng động hướng tâm cơ bản Cr: 248kN
Tải trọng tĩnh hướng tâm cơ bản C0r: 375kN
Tải trọng giới hạn mỏi Pu: 40.2kN
Tốc độ quay giới hạn mỡ bôi trơn: 1650 vòng/phút
Trọng lượng tịnh một chiếc: 1.38kg
Tham khảo vai lắp: da min=69.6mm, da max=73mm, Da max=85.4mm
Phạm vi nhiệt độ hoạt động: -30℃ ~ 120℃
Có sẵn mỡ bôi trơn nhiệt độ cao/thấp được đổ đầy sẵn, bản vẽ lắp đặt hoàn chỉnh và báo cáo thử nghiệm độ bền tải nặng chu kỳ dài theo yêu cầu của khách hàng.

3. Ưu điểm cốt lõi

1. Cơ chế tự lựa con lăn cong CARB độc đáo, bù trừ ba chiều cho độ võng trục, độ lệch lắp ráp và độ giãn dài nhiệt theo trục, ngăn ngừa mài mòn cục bộ ở mép và kẹt con lăn.
2. Cấu trúc đầy đủ con lăn không có vòng cách, chứa số lượng con lăn tối đa bên trong khoang ổ bi, độ cứng hướng tâm cực cao và khả năng chịu tải nặng, lý tưởng cho các thiết bị hoạt động dưới tải nặng liên tục trong thời gian dài.
3. Tất cả các bộ phận lăn áp dụng quy trình tôi toàn bộ và mài gương siêu hoàn thiện, độ cứng bề mặt cao, giữ độ chính xác ổn định trong quá trình quay nặng tốc độ thấp trong thời gian dài, kéo dài đáng kể tuổi thọ.
4. Rãnh lăn trong và ngoài hình cung đối xứng, ứng suất tiếp xúc phân bố đều trên mỗi con lăn, quay êm ái ổn định với tiếng ồn thấp ngay cả khi có sai lệch lắp ráp nhỏ.
5. Thiết kế ổ bi tích hợp nhỏ gọn, một ổ bi thay thế cho bộ ổ bi con lăn trụ + con lăn hình cầu kết hợp, đơn giản hóa cấu trúc trục và giảm chi phí lắp ráp thiết bị.
6. Khoang chứa mỡ bôi trơn lớn bên trong, chứa đủ mỡ bôi trơn để kéo dài chu kỳ bảo trì nạp nhiên liệu, phù hợp với môi trường xưởng công nghiệp ít bảo trì.
7. Kích thước lắp đặt đa năng theo tiêu chuẩn mét, hoàn toàn có thể thay thế cho ổ bi dòng CARB tiêu chuẩn quốc tế, không cần sửa đổi trục và vỏ máy.
8. Dịch vụ tùy chỉnh toàn diện: vật liệu thép không gỉ chống gỉ, đánh dấu laser OEM trên vòng ngoài, bao bì carton xuất khẩu trung tính chống gỉ, đổ mỡ đặc biệt cho điều kiện nhiệt độ khắc nghiệt.

4. Kịch bản ứng dụng

Ổ bi tự lựa con lăn đầy đủ CARB C6913V là bộ phận truyền động bù trừ sai lệch tải nặng cốt lõi cho máy móc công nghiệp nặng:

• Con lăn áp lực chính máy in lớn, các cụm ổ đỡ con lăn căng giấy nặng
• Con lăn dẫn động băng tải vật liệu rời nặng, các vị trí đỡ quay con lăn vận chuyển lò quay
• Con lăn trục cán giấy, các cấu trúc truyền động quay tải nặng trục ép giấy ướt
• Máy cán vải nặng ngành dệt, ổ bi con lăn truyền động lớn dây chuyền sản xuất vải không dệt
• Máy nâng hạ nhẹ, các cụm dẫn động con lăn nặng ngành xây dựng nhỏ

Ổ bi con lăn đầy đủ tự lựa dòng CARB có lỗ 65mm thay thế hậu mãi
Giải pháp ổ bi tải trọng hướng tâm nặng bù trừ sai lệch đa hướng hiệu quả về chi phí cho việc mua số lượng lớn của các nhà sản xuất OEM máy in, giấy, dệt và băng tải nặng.

5. Tại sao chọn ổ bi GQZ

• 25 năm kinh nghiệm sản xuất chuyên nghiệp ổ bi con lăn vòng tự lựa CARB đầy đủ bao gồm C6913V
• C6913V hoàn toàn tương thích về kích thước với ổ bi CARB tiêu chuẩn toàn cầu, phạm vi tự bù trừ, định mức tải và tiêu chuẩn dung sai lắp ráp nhất quán.
• Dịch vụ tùy chỉnh OEM & ODM hoàn chỉnh hỗ trợ vật liệu chống ăn mòn bằng thép không gỉ, đổ mỡ nhiệt độ cao/thấp đặc biệt và đánh dấu bề mặt tùy chỉnh.
• Quy trình kiểm tra toàn diện trước khi giao hàng: kiểm tra độ cứng nguyên liệu GCr15, sàng lọc phân loại kích thước con lăn, thử nghiệm lão hóa quay tải nặng chu kỳ dài, thử nghiệm mài mòn mỏi bù trừ sai lệch lặp lại.
• Đội ngũ kỹ sư ổ bi CARB chuyên nghiệp cung cấp hướng dẫn kỹ thuật lắp đặt, lựa chọn chất bôi trơn và khớp nối độ võng trục một kèm một trong vòng 24 giờ làm việc.
• Xưởng sản xuất hàng loạt ổn định với giá bán buôn nhà máy cạnh tranh cho các nhà sản xuất máy in, giấy, dệt và băng tải nặng dài hạn.

Chúng tôi chuyên về cấu trúc tự bù trừ con lăn cong CARB, bố cục tải nặng đầy đủ con lăn, thiết kế lắp đặt nhỏ gọn đa năng và hợp tác cùng có lợi lâu dài với người mua phụ tùng truyền động công nghiệp nặng toàn cầu.

6. Kiểm soát chất lượng

• Kiểm tra thành phần hóa học và độ cứng nguyên liệu cho phôi vòng trong, vòng ngoài và con lăn bằng thép ổ bi GCr15
• Rèn chính xác, tôi & ram, quy trình mài hoàn thiện rãnh lăn cong siêu gương cho vòng bi
• Dây chuyền sản xuất tôi nhiệt độ cao, siêu hoàn thiện và phân loại kích thước tự động cho con lăn trụ
• Quy trình lắp ráp đầy đủ con lăn không có vòng cách, kiểm soát chặt chẽ khe hở con lăn bên trong và tải trọng trước khi lắp ráp
• Thử nghiệm hiệu suất phân loại có mục tiêu: thử nghiệm lão hóa tải trọng hướng tâm nặng chu kỳ dài C6913V, thử nghiệm mài mòn bù trừ sai lệch lặp lại, phát hiện mài mòn biến dạng do giãn nở nhiệt
• Kiểm tra lại dung sai kích thước đầy đủ và khuyết tật bề mặt trước khi phủ dầu chống gỉ và đóng gói carton xuất khẩu

Mỗi lô sản xuất ổ bi C6913V đều trải qua thử nghiệm quay tải nặng lấy mẫu đầy đủ để đảm bảo hiệu suất hỗ trợ tải nặng tự lựa ổn định lâu dài trong thiết bị công nghiệp máy in, giấy, dệt và băng tải nặng.

7. Nhận báo giá ngay

Nếu bạn cần ổ bi con lăn trụ đầy đủ tự lựa CARB C6913V cho máy in, trục cán giấy, máy nặng ngành dệt và bảo trì & OEM khớp nối số lượng lớn thiết bị băng tải nặng, vui lòng gửi yêu cầu mua hàng của bạn trực tiếp.
Bạn sẽ nhận được dịch vụ hỗ trợ chuyên nghiệp đầy đủ sau khi gửi yêu cầu:

• Phản hồi báo giá chính thức nhanh chóng từ nhà máy trong vòng 24 giờ
• Hướng dẫn kỹ thuật lắp đặt trục vỏ, lựa chọn loại mỡ và khớp nối sai lệch một kèm một từ các kỹ sư ổ bi dòng CARB chuyên nghiệp
• Các giải pháp hiệu suất ổ bi tùy chỉnh bao gồm mỡ chịu nhiệt độ cao và các tùy chọn nâng cấp thép không gỉ
• Giá bán buôn số lượng lớn trực tiếp từ nhà máy cạnh tranh cho các đơn hàng phụ tùng số lượng lớn

Cung cấp số lượng mua hàng yêu cầu, điều kiện tải nặng của thiết bị và môi trường nhiệt độ hoạt động để nhận tài liệu báo giá chính thức niêm phong chi tiết.

8. Câu hỏi thường gặp

Q1: Hậu tố V của C6913V đại diện cho điều gì?
A1: V có nghĩa là cấu trúc đầy đủ con lăn không có vòng cách, tối đa hóa số lượng con lăn để đạt được khả năng chịu tải hướng tâm cực nặng.
Q2: Ổ bi CARB có ưu điểm cốt lõi gì so với ổ bi con lăn trụ thông thường?
A2: Cấu trúc tự lựa con lăn cong độc đáo có thể bù trừ độ uốn trục, độ lệch song song và giãn nở nhiệt cùng lúc, tránh mài mòn áp lực mép và kẹt ổ bi.
Q3: C6913V được ứng dụng rộng rãi cho thiết bị nào?
A3: Chủ yếu khớp nối với con lăn máy in, con lăn trục cán giấy, trục cán nặng ngành dệt và các bộ phận truyền động con lăn băng tải công nghiệp nặng.
