Đường dẫn đường dẫn HSR15R1SS HSR15R1UU

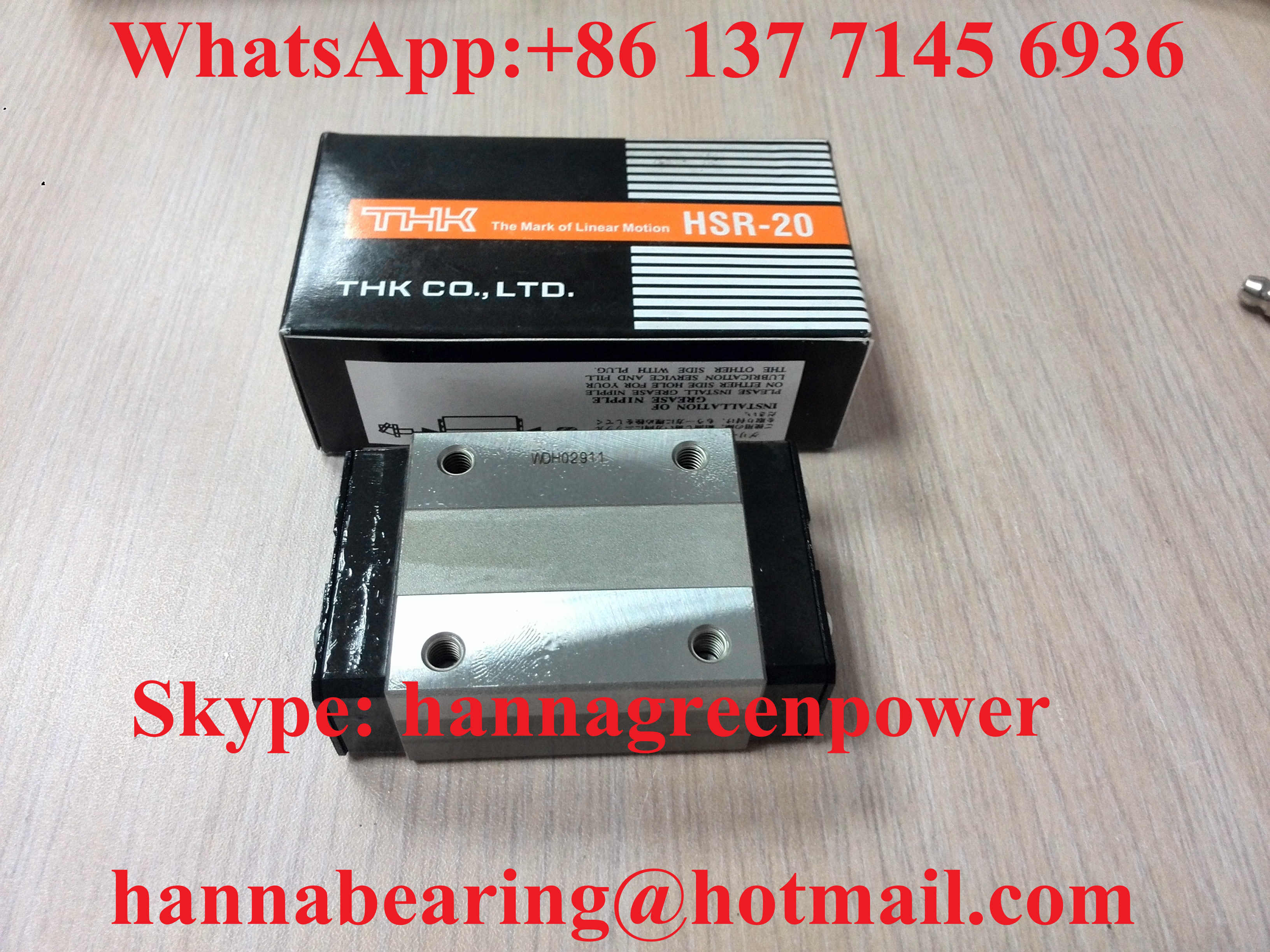

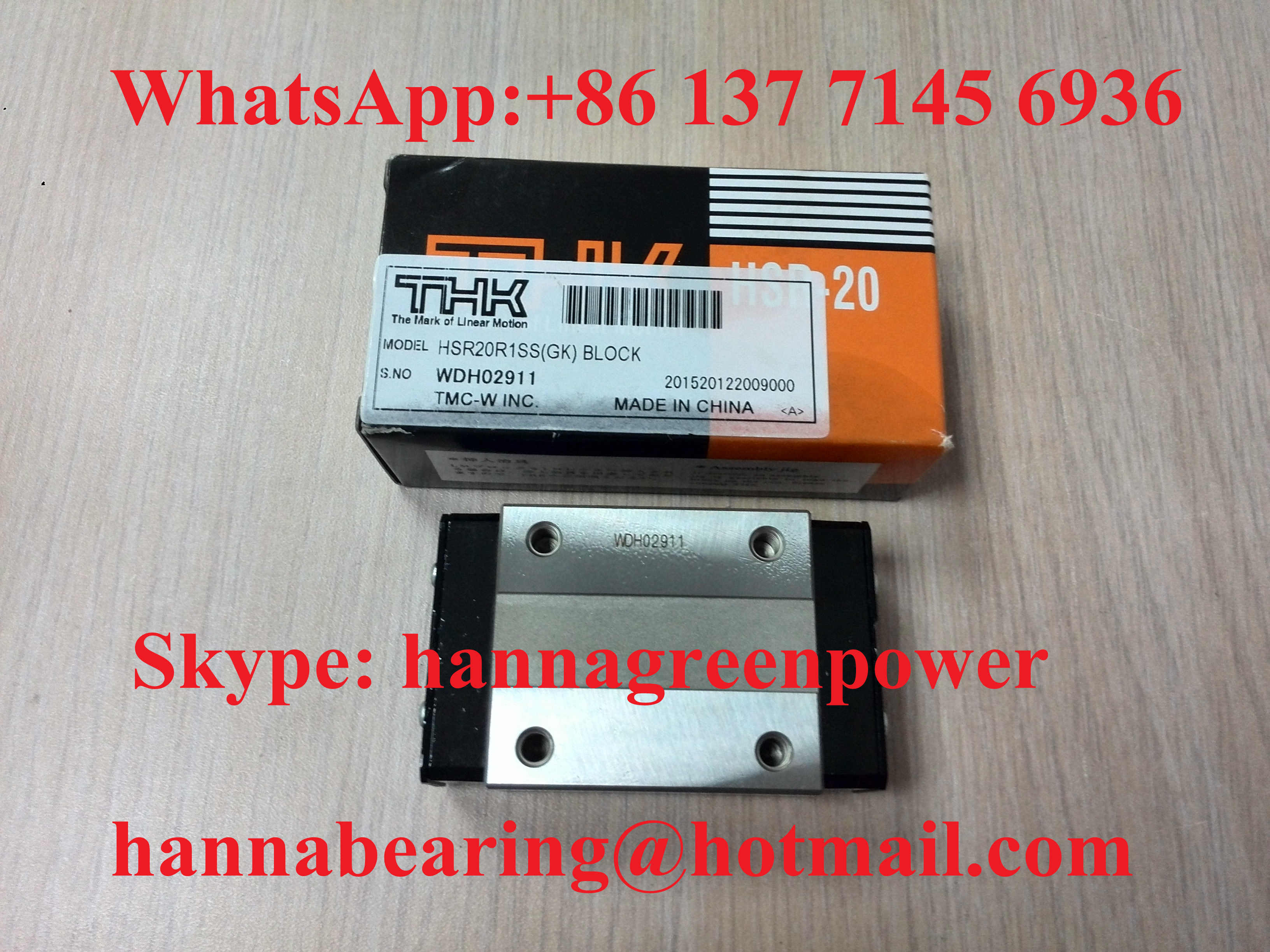

1. Tổng quan sản phẩm

HSR15R1SS và HSR15R1UU(GK) là các thanh trượt dẫn hướng tuyến tính ngắn tiêu chuẩn, tải bằng nhau bốn chiều cho ray dẫn hướng tuyến tính rộng 15mm, thuộc dòng LM dẫn hướng tuyến tính HSR-R nhỏ gọn. Lõi sử dụng thiết kế tuần hoàn bi thép 4 hàng góc 45°, chịu tải bằng nhau theo hướng xuyên tâm, xuyên tâm ngược và ngang, với độ cứng cao và khả năng hấp thụ tự động các sai số bề mặt lắp đặt nhỏ.

• HSR15R1UU(GK): Phớt môi kép bằng cao su tích hợp UU hai mặt, phiên bản chống bụi đa dụng tiêu chuẩn, kết hợp với cấu trúc phụ kiện bôi trơn tiêu chuẩn GK, phù hợp với môi trường xưởng sản xuất thông thường của THK.
• HSR15R1SS: Phớt chống bụi kim loại composite hai lớp SS tăng cường, khả năng chống cắt chất lỏng và chặn bột mịn mạnh hơn, dành cho điều kiện làm việc khắc nghiệt có bụi, bắn chất làm mát của THK.

Toàn bộ khối trượt được làm bằng thép ổ bi GCr15 được tôi toàn bộ, rãnh bi cung mài siêu chính xác với bi thép có độ chính xác cao được phân loại, bộ giữ thép tích hợp để ngăn bi thép rơi ra sau khi tách khối trượt khỏi ray. Sản phẩm có ma sát thấp, chuyển động qua lại ổn định, độ chính xác định vị lặp lại và tuổi thọ cao, được sử dụng rộng rãi cho máy khắc CNC, dây chuyền lắp ráp tự động, tự động hóa đóng gói, thiết bị dệt may và thiết bị kiểm tra chính xác.

2. Thông số kỹ thuật

Mã hiệu: HSR15R1SS / HSR15R1UU(GK)
Chiều rộng ray áp dụng: 15mm
Kích thước tổng thể khối trượt: Chiều cao 28mm, Chiều rộng 34mm, Chiều dài 56.6mmWS-THK BEA...
Bố trí lỗ lắp: 4 lỗ lắp phía trên 26×26mm, lỗ ren M4
Thông số đầu bôi trơn: Cổng bôi trơn phía trước M4×5
Cấu trúc: Bi thép tuần hoàn bốn hàng, khối ngắn tiêu chuẩn R
Nguyên liệu: Thép ổ bi GCr15 cho khối trượt, ray và bi thép; cao su nitrile/kim loại composite cho phớt
Tải trọng động định mức: 10.9kN; Tải trọng tĩnh định mức: 8.33kN
Khe hở tiêu chuẩn: Khe hở thông thường CN, cấp độ tải trước C0/C1 có thể tùy chỉnh
Sự khác biệt về phớt:

1. UU(GK): Phớt môi kép bằng cao su, chống bụi đa dụng tiêu chuẩn, được trang bị bộ bôi trơn tiêu chuẩn GK
2. SS: Phớt hai lớp kim loại composite, chống bụi nặng & chống chất làm mát

Nhiệt độ hoạt động: -20℃ ~ 120℃
Trọng lượng tịnh một khối trượt: 0.18kgWS-THK BEA...
Tốc độ chuyển động qua lại tuyến tính tối đa: 1.5m/s
Bản vẽ kích thước đầy đủ, hướng dẫn chọn tải trước và báo cáo kiểm tra mỏi chu kỳ dài có thể được cung cấp theo yêu cầu.

3. Ưu điểm cốt lõi

1. Thiết kế góc tiếp xúc 45° chịu tải bằng nhau bốn chiều, khả năng chịu tải đồng đều theo mọi hướng lắp đặt, độ cứng cao, bù trừ tự động sai số độ phẳng nhỏ của đế lắp, giảm tỷ lệ từ chối lắp ráp.
2. Hai phiên bản phớt tùy chọn: Phớt tiêu chuẩn UU(GK) cho môi trường thông thường; phớt gia cố kim loại composite SS cho môi trường xưởng khắc nghiệt có bụi, bắn chất làm mát, kéo dài tuổi thọ.
3. Cấu trúc thép GCr15 tôi toàn bộ, độ cứng bề mặt cao, chống mài mòn, duy trì độ chính xác ổn định trong hoạt động qua lại tần số cao dài hạn.
4. Rãnh bi cung đánh bóng gương + bi thép được phân loại nghiêm ngặt, hệ số ma sát cực thấp, trượt mượt mà không bị kẹt, tiêu thụ năng lượng thiết bị thấp và tiếng ồn hoạt động thấp.
5. Bộ giữ thép tích hợp, bi thép sẽ không rơi ra khi khối trượt được rút ra khỏi ray, thuận tiện cho việc tháo rời, bảo trì và thay thế bộ phận của THK.
6. Cổng bôi trơn M4 phía trước tiêu chuẩn, HSR15R1UU(GK) kết hợp với cụm bôi trơn tiêu chuẩn GK, thực hiện cung cấp dầu ổn định dài hạn, giảm tần suất bảo trì tiếp nhiên liệu thường xuyên.
7. Kích thước khối ngắn R nhỏ gọn, kích thước tổng thể có thể thay thế tiêu chuẩn, thay thế trực tiếp khối trượt thương hiệu gốc mà không cần sửa đổi cấu trúc lắp đặt thiết bị.
8. Dịch vụ tùy chỉnh đầy đủ: Điều chỉnh tải trước C0/C1, phiên bản chống gỉ bằng thép không gỉ, đánh dấu laser OEM trên bề mặt khối trượt, đóng gói thùng xuất khẩu trung tính chống gỉ.

4. Kịch bản ứng dụng

Khối trượt dẫn hướng tuyến tính bốn chiều HSR15R1SS & HSR15R1UU(GK) là bộ phận chuyển động tuyến tính chính xác cốt lõi cho thiết bị tự động hóa hạng trung:

• Trục hỗ trợ trượt cho máy khắc CNC nhỏ, máy khoan, máy cắt plasma
• Các đơn vị trượt định vị qua lại cho dây chuyền lắp ráp tự động cấp liệu, phân loại, gắp và đặt
• Các bộ phận truyền động tuyến tính cho bộ phận cấp giấy, con lăn căng trong máy in cỡ trung
• Các vị trí ổ trượt cho băng tải phim đóng gói tự động nhẹ, tạo hình thùng
• Các bộ phận chuyển động tuyến tính cho cánh tay robot nhỏ, thiết bị kiểm tra y tế, thiết bị đo lường chính xác

Khối dẫn hướng tuyến tính dòng HSR 15mm có thể thay thế hoàn toàn cho thị trường hậu mãi
Giải pháp chuyển động tuyến tính chính xác chịu tải đa hướng hiệu quả về chi phí cho OEM CNC, nhà máy thiết bị tự động hóa, mua số lượng lớn máy in và máy đóng gói.

5. Tại sao chọn GQZ Bearing

25 năm kinh nghiệm sản xuất chuyên nghiệp cho toàn bộ khối dẫn hướng tuyến tính bốn chiều chịu tải bằng nhau dòng HSR bao gồm HSR15R1SS và HSR15R1UU(GK)
Dòng HSR15R hoàn toàn có thể thay thế về kích thước với các dẫn hướng tuyến tính tiêu chuẩn quốc tế, tải trọng, dung sai tải trước và tiêu chuẩn phù hợp phớt.
Hỗ trợ tùy chỉnh OEM & ODM đầy đủ cho cấp độ tải trước C0/C1, xử lý chống ăn mòn bằng thép không gỉ và thụ động hóa bề mặt đặc biệt.
Kiểm tra toàn diện trước khi giao hàng nghiêm ngặt: Kiểm tra độ cứng GCr15, phân loại kích thước bi thép, kiểm tra mỏi chuyển động qua lại chu kỳ dài, kiểm tra lão hóa chuyển động tuyến tính tốc độ cao.
Đội ngũ kỹ sư dẫn hướng tuyến tính chuyên nghiệp cung cấp hướng dẫn kỹ thuật chọn tải trước, kết hợp ray-trượt và lắp đặt một kèm một trong vòng 24 giờ làm việc.
Xưởng sản xuất hàng loạt ổn định với giá bán buôn nhà máy cạnh tranh cho các nhà sản xuất thiết bị CNC, nhà cung cấp máy tự động hóa và nhà máy in ấn đóng gói dài hạn.
Chúng tôi tập trung vào cấu trúc bi tuần hoàn chịu tải bằng nhau bốn chiều, thiết kế tùy chọn hai phớt, bố cục khối trượt nhỏ gọn có thể thay thế và hợp tác đôi bên cùng có lợi lâu dài với người mua phụ tùng truyền động tuyến tính tự động hóa toàn cầu.

6. Kiểm soát chất lượng

Kiểm tra thành phần hóa học và độ cứng nguyên liệu của khối trượt và ray dẫn hướng tuyến tính bằng thép ổ bi GCr15
Rèn chính xác, tôi ram và mài gương siêu chính xác cho rãnh bi bên trong khối trượt và bề mặt lăn của ray
Tôi ở nhiệt độ cao và siêu hoàn thiện bi thép, dây chuyền sản xuất sàng lọc phân loại kích thước tự động
Quá trình dập tạo bộ giữ thép tích hợp và lắp ráp bi thép tự động để kiểm soát đều khoảng hở tuần hoàn bên trong
Kiểm tra hiệu suất mục tiêu: Kiểm tra lão hóa chuyển động qua lại tải trung bình chu kỳ dài, kiểm tra mỏi chuyển động tiến-lùi lặp lại, phát hiện biến dạng tải kết hợp đa hướng
Kiểm tra lại dung sai kích thước và khuyết tật bề mặt đầy đủ trước khi phủ dầu chống gỉ và đóng gói thùng xuất khẩu
Mỗi lô sản xuất khối trượt tuyến tính HSR15R đều trải qua kiểm tra tải trọng qua lại mẫu đầy đủ để đảm bảo hiệu suất hỗ trợ tuyến tính chính xác, cứng vững dài hạn ổn định trong thiết bị CNC, tự động hóa, in ấn và đóng gói.

7. Nhận báo giá ngay

Nếu bạn cần khối dẫn hướng tuyến tính chống bụi gia cố HSR15R1SS và thanh trượt dẫn hướng tuyến tính bôi trơn tiêu chuẩn HSR15R1UU(GK) cho máy công cụ CNC nhỏ, dây chuyền lắp ráp tự động và bảo trì thiết bị tự động hóa đóng gói nhẹ & OEM mua số lượng lớn, hãy gửi yêu cầu mua hàng của bạn trực tiếp.
Bạn sẽ nhận được các dịch vụ hỗ trợ chuyên nghiệp đầy đủ sau khi gửi yêu cầu của mình:
Phản hồi báo giá chính thức nhanh chóng từ nhà máy trong vòng 24 giờ
Hướng dẫn kỹ thuật chọn cấp độ tải trước, kết hợp phiên bản phớt và lắp đặt trục-vỏ một kèm một từ các kỹ sư dẫn hướng tuyến tính dòng HSR chuyên nghiệp
Đề xuất giải pháp hiệu suất chuyển động tuyến tính tùy chỉnh bao gồm các tùy chọn nâng cấp tải trước C0/C1
Giá bán buôn nhà máy trực tiếp cạnh tranh cho các đơn đặt hàng phụ tùng số lượng lớn
Gửi số lượng mua hàng yêu cầu và môi trường tải & bụi của thiết bị để nhận tài liệu báo giá chính thức niêm phong chi tiết.

8. Câu hỏi thường gặp

Q1: Sự khác biệt giữa HSR15R1UU(GK) và HSR15R1SS là gì?
A1: HSR15R1UU(GK) sử dụng phớt UU môi kép bằng cao su, kết hợp với bộ bôi trơn tiêu chuẩn GK, dành cho xưởng thông thường sạch sẽ; HSR15R1SS sử dụng phớt SS hai lớp kim loại composite, chống bột kim loại và chất làm mát tốt hơn, phù hợp với môi trường xử lý bụi khắc nghiệt.
Q2: HSR15R1SS/UU(GK) có thể thay thế trực tiếp khối trượt 15R của thương hiệu gốc không?
A2: Có, kích thước ngoài tổng thể, khoảng cách lỗ lắp và thông số tải trọng hoàn toàn tương thích, không cần sửa đổi tấm lắp đặt thiết bị.
Q3: Thiết bị nào thường áp dụng HSR15R1SS và HSR15R1UU(GK)?
A3: Chủ yếu kết hợp với trục trượt CNC nhỏ, các bộ phận trượt qua lại của dây chuyền lắp ráp tự động, thiết bị truyền động máy in & đóng gói, cấu trúc chuyển động tuyến tính của thiết bị đo lường chính xác y tế.
