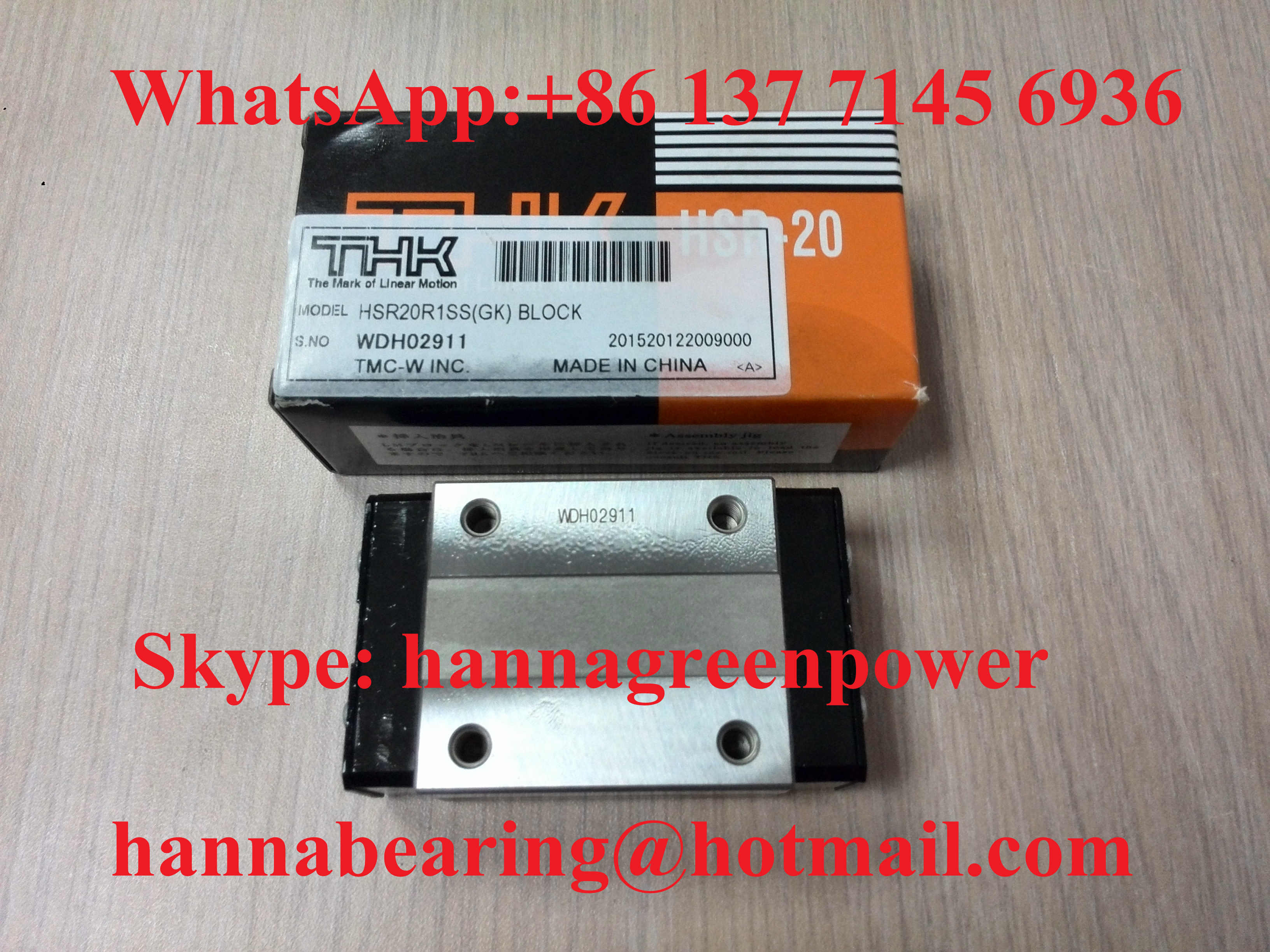

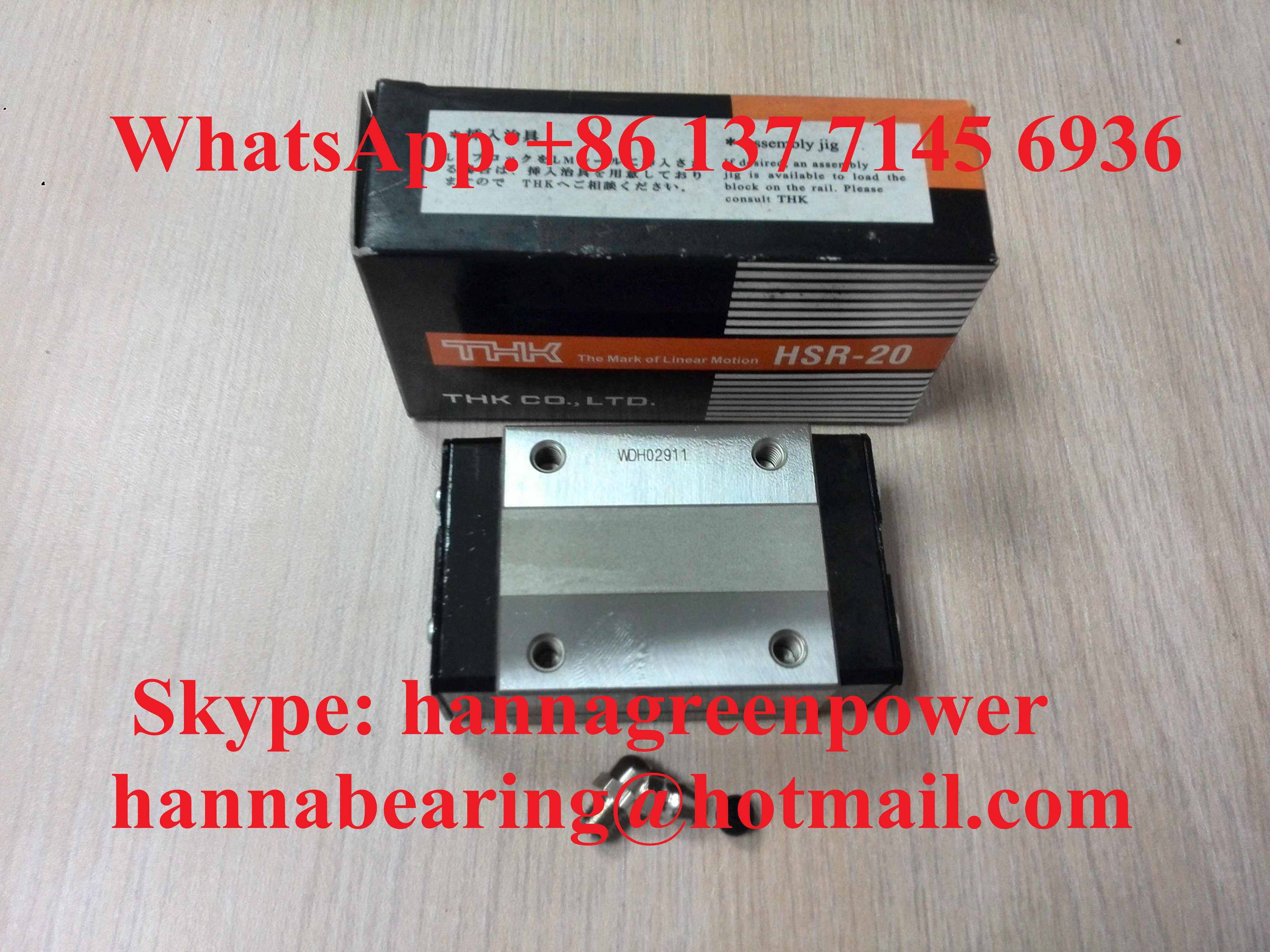

MADE JAPAN Slide Block HSR25R1SS HSR25R HSR25R2UU Xét đường thẳng 23x48x40mm

1. Tổng quan sản phẩm

Dòng HSR25R là các thanh trượt dẫn hướng tuyến tính tải bằng nhau cỡ trung, bốn chiều, tương thích với ray dẫn hướng tuyến tính rộng 25mm, có cấu trúc khối ngắn R tiêu chuẩn với thiết kế tiếp xúc bi thép tuần hoàn 4 hàng 45°. Cấu trúc tải bằng nhau bốn chiều có thể chịu tải xuyên tâm, tải xuyên tâm ngược và tải ngang một cách đồng đều, hấp thụ sai số độ phẳng nhỏ của bề mặt lắp đặt và tránh kẹt trượt cũng như mài mòn sớm.

Ba thông số kỹ thuật phổ biến để lựa chọn:

1. HSR25R: Loại hở cơ bản không có cấu trúc niêm phong bên ngoài bổ sung, phù hợp với thiết bị tự động hóa kín trong nhà sạch ít bụi.
2. HSR25R2UU: Niêm phong tích hợp hai môi cao su kép UU hai mặt, cấu trúc chống bụi phổ thông tiêu chuẩn, kênh bôi trơn tiêu chuẩn tích hợp trong khối, áp dụng cho xưởng sản xuất thông thường có bụi nhẹ và sương dầu nhẹ.
3. HSR25R1SS: Niêm phong kép chịu tải nặng bằng kim loại composite SS gia cố, hiệu suất chặn mạnh mẽ đối với bột kim loại, chất lỏng gia công và mảnh vụn mài, được thiết kế cho môi trường gia công khắc nghiệt.

Tất cả thân thanh trượt, ray và bi thép đều sử dụng thép vòng bi GCr15 được tôi toàn bộ với rãnh bi mài gương siêu chính xác. Được trang bị bộ giữ thép tích hợp chống rơi, bi thép sẽ không bị phân tán khi tách thanh trượt và ray. Có ma sát thấp, độ chính xác định vị lặp lại ổn định và tuổi thọ cao, được sử dụng rộng rãi trong máy công cụ CNC, dây chuyền lắp ráp tự động, máy in & đóng gói, thiết bị dệt may và tự động hóa kiểm tra chính xác.

2. Thông số kỹ thuật

Model: HSR25R / HSR25R2UU / HSR25R1SS
Chiều rộng ray dẫn hướng tuyến tính áp dụng: 25mm
Kích thước khối tổng thể: Chiều cao 36mm, Chiều rộng 48mm, Chiều dài 70mm
Bố trí lỗ lắp đặt: 4 lỗ ren phía trên, khoảng cách lỗ 35×35mm, vít M5
Thông số cổng bôi trơn: Đầu mỡ M6 phía trước
Cấu trúc lõi: Bi thép tuần hoàn 4 hàng 45°, khối ngắn R nhỏ gọn
Nguyên liệu: Thép vòng bi GCr15 cho khối, ray và bi thép; cao su nitrile / kim loại composite cho các bộ phận niêm phong
Tải động cơ bản Cr: 22.1kN; Tải tĩnh cơ bản C0r: 17.2kN
Khe hở tiêu chuẩn: Khe hở CN bình thường; C0 / C1 tải trước nhẹ có thể tùy chỉnh
Sự khác biệt phiên bản niêm phong:

• HSR25R: Không có niêm phong bên ngoài, chuyên dụng cho môi trường sạch
• HSR25R2UU: Niêm phong môi cao su kép UU, chống bụi thông thường
• HSR25R1SS: Niêm phong kép kim loại composite SS, chống chất lỏng gia công & bụi nặng

Phạm vi nhiệt độ làm việc: -20°C ~ 120°C
Trọng lượng tịnh một khối: 0.33kg
Tốc độ di chuyển qua lại tuyến tính tối đa: 1.4m/s
Bản vẽ kích thước lắp đặt hoàn chỉnh, hướng dẫn chọn tải trước và báo cáo thử nghiệm mỏi di chuyển qua lại chu kỳ dài có thể được cung cấp theo yêu cầu của khách hàng.

3. Ưu điểm cốt lõi

1. Thiết kế góc tiếp xúc 45° tải bằng nhau bốn chiều, khả năng chịu tải đồng đều theo mọi hướng lắp đặt, độ cứng tổng thể cao, bù hiệu quả cho sai lệch độ phẳng nhỏ của đế lắp đặt và giảm tỷ lệ từ chối lắp ráp.
2. Ba cấu hình niêm phong tùy chọn để phù hợp với các điều kiện làm việc khác nhau: loại hở cho thiết bị sạch, niêm phong cao su kép cho xưởng thông thường, niêm phong nặng kim loại composite cho môi trường gia công bụi & chất làm mát.
3. Tất cả các bộ phận chính được làm bằng thép GCr15 được tôi toàn bộ, độ cứng bề mặt cao và khả năng chống mài mòn tuyệt vời, duy trì độ chính xác ổn định dưới hoạt động di chuyển qua lại tần số cao trong thời gian dài.
4. Rãnh bi cung siêu hoàn thiện gương + bi thép có độ chính xác cao được phân loại nghiêm ngặt, hệ số ma sát cực thấp, trượt êm ái không tiếng ồn, giảm tiêu thụ năng lượng thiết bị và ít sinh nhiệt hơn.
5. Bộ giữ thép kín tích hợp, bi thép được khóa chặt bên trong đường tuần hoàn, không bị rơi bi khi rút thanh trượt ra khỏi ray, thuận tiện cho việc tháo lắp, bảo trì và thay thế phụ tùng.
6. Cổng bôi trơn M6 phía trước tiêu chuẩn, kênh lưu thông mỡ bên trong trơn tru, kéo dài chu kỳ tiếp nhiên liệu và giảm khối lượng công việc bảo trì hàng ngày.
7. Kích thước tổng thể và vị trí lỗ lắp đặt tiêu chuẩn thống nhất cho cả ba mẫu, hoàn toàn có thể thay thế cho nhau mà không cần sửa đổi giá đỡ hoặc tấm lắp đặt thiết bị.
8. Dịch vụ tùy chỉnh đầy đủ: cấp tải trước C0/C1, xử lý chống gỉ thép không gỉ, đánh dấu laser OEM trên bề mặt thanh trượt, đóng gói thùng xuất khẩu trung tính chống gỉ.

4. Kịch bản ứng dụng

Khối dẫn hướng tuyến tính tải bằng nhau bốn chiều dòng HSR25R là bộ phận chuyển động tuyến tính chính xác tải trung bình cho thiết bị tự động hóa công nghiệp:

• Trục hỗ trợ trượt cho máy khắc CNC cỡ trung, máy phay, thiết bị cắt
• Các bộ phận trượt định vị qua lại cho dây chuyền lắp ráp, phân loại, gắp và đặt tự động
• Cấu trúc truyền động tuyến tính cho con lăn cấp giấy, kiểm soát độ căng trong máy in lớn
• Các vị trí ổ trượt cho việc tháo cuộn màng đóng gói tự động cỡ trung-nặng, tạo khuôn hộp
• Các bộ phận chuyển động tuyến tính cho thiết bị kiểm tra tự động, cánh tay robot cỡ trung

Thanh trượt dẫn hướng tuyến tính dòng HSR 25mm có thể thay thế hoàn toàn cho thị trường hậu mãi
Giải pháp chuyển động tuyến tính chính xác đa độ cứng hiệu quả về chi phí cho các nhà sản xuất OEM CNC, nhà máy thiết bị tự động hóa, mua số lượng lớn máy in và máy đóng gói.

5. Tại sao chọn GQZ Bearing

25 năm kinh nghiệm sản xuất chuyên nghiệp cho dòng HSR đầy đủ các khối dẫn hướng tuyến tính tải bằng nhau bốn chiều bao gồm HSR25R, HSR25R2UU và HSR25R1SS
Các thanh trượt dòng HSR25R hoàn toàn có thể thay thế về kích thước với các dẫn hướng tuyến tính tiêu chuẩn quốc tế, xếp hạng tải, dung sai tải trước và các thông số chuẩn lắp đặt nhất quán.
Dịch vụ tùy chỉnh OEM & ODM hoàn chỉnh hỗ trợ nâng cấp tải trước nhẹ C0/C1, xử lý bề mặt chống ăn mòn bằng thép không gỉ và đánh dấu tùy chỉnh.
Quy trình kiểm tra nghiêm ngặt trước khi giao hàng đầy đủ: kiểm tra độ cứng vật liệu GCr15, sàng lọc phân loại kích thước bi thép, thử nghiệm lão hóa di chuyển qua lại chu kỳ dài, thử nghiệm mỏi chuyển động tuyến tính tốc độ cao.
Đội ngũ kỹ sư dẫn hướng tuyến tính chuyên nghiệp cung cấp hướng dẫn kỹ thuật chọn tải trước, kết hợp mẫu niêm phong và lắp đặt ray-trượt một kèm một trong vòng 24 giờ làm việc.
Dây chuyền sản xuất hàng loạt ổn định với giá bán buôn trực tiếp tại nhà máy cạnh tranh cho các nhà sản xuất thiết bị CNC, nhà cung cấp máy tự động hóa và nhà máy thiết bị in & đóng gói dài hạn.
Chúng tôi tập trung vào cấu trúc bi tuần hoàn tải bằng nhau bốn chiều, thiết kế tùy chọn đa niêm phong, bố cục thanh trượt nhỏ gọn có thể thay thế phổ thông và hợp tác cùng có lợi lâu dài với người mua phụ tùng truyền động tuyến tính tự động hóa công nghiệp toàn cầu.

6. Kiểm soát chất lượng

Kiểm tra thành phần hóa học và độ cứng vật liệu thô của phôi thanh trượt và ray dẫn hướng tuyến tính bằng thép vòng bi GCr15
Rèn chính xác, tôi & ram, mài hoàn thiện gương siêu cho rãnh bi bên trong thanh trượt và bề mặt lăn ray
Dây chuyền sản xuất tôi ở nhiệt độ cao, siêu hoàn thiện và sàng lọc phân loại kích thước tự động cho bi thép
Quy trình dập khuôn bộ giữ thép tích hợp và lắp ráp bi thép tự động để kiểm soát đều khoảng hở tuần hoàn bên trong
Thử nghiệm hiệu suất mục tiêu được phân loại: thử nghiệm lão hóa di chuyển qua lại tải trung bình chu kỳ dài dòng HSR25R, thử nghiệm mỏi trượt tiến-lùi lặp lại, phát hiện biến dạng tải kết hợp đa hướng
Kiểm tra lại dung sai kích thước và khuyết tật bề mặt đầy đủ trước khi phủ dầu chống gỉ và đóng gói thùng xuất khẩu để vận chuyển
Mỗi lô thanh trượt tuyến tính dòng HSR25R đều vượt qua thử nghiệm tải di chuyển qua lại lấy mẫu đầy đủ để đảm bảo hiệu suất hỗ trợ tuyến tính chính xác, độ cứng cao, ổn định lâu dài bên trong thiết bị công nghiệp CNC, tự động hóa, in ấn và đóng gói.

7. Nhận báo giá ngay

Nếu bạn cần các khối dẫn hướng tuyến tính loại hở HSR25R, loại niêm phong kép tiêu chuẩn HSR25R2UU và loại chống bụi nặng HSR25R1SS cho máy công cụ CNC cỡ trung, dây chuyền lắp ráp tự động và bảo trì thiết bị tự động hóa in ấn đóng gói & OEM số lượng lớn, hãy gửi yêu cầu mua hàng của bạn trực tiếp.
Bạn sẽ nhận được các dịch vụ hỗ trợ chuyên nghiệp hoàn chỉnh sau khi gửi yêu cầu của bạn:
Phản hồi báo giá chính thức nhanh chóng từ nhà máy trong vòng 24 giờ
Hướng dẫn kỹ thuật chọn cấp tải trước, kết hợp phiên bản niêm phong và lắp đặt một kèm một từ các kỹ sư dẫn hướng tuyến tính chuyên nghiệp dòng HSR
Các đề xuất giải pháp hiệu suất chuyển động tuyến tính tùy chỉnh bao gồm các tùy chọn nâng cấp tải trước C0/C1
Giá bán buôn trực tiếp tại nhà máy cạnh tranh cho các đơn hàng phụ tùng số lượng lớn
Gửi số lượng mua hàng yêu cầu, tải trọng thiết bị và môi trường bụi/sương dầu tại chỗ để nhận tài liệu báo giá chính thức niêm phong chi tiết.

8. Câu hỏi thường gặp

Q1: Sự khác biệt giữa HSR25R, HSR25R2UU và HSR25R1SS là gì?
A1: HSR25R là loại hở không có niêm phong bên ngoài cho thiết bị kín sạch; HSR25R2UU sử dụng niêm phong môi cao su kép UU cho xưởng bụi nhẹ thông thường; HSR25R1SS sử dụng niêm phong gia cố hai lớp kim loại composite, phù hợp với điều kiện gia công bụi nặng và bắn tóe chất làm mát.
Q2: Ba mẫu có thể thay thế lẫn nhau trực tiếp không?
A2: Có, kích thước bên ngoài tổng thể, khoảng cách lỗ lắp đặt và thông số tải hoàn toàn nhất quán, không yêu cầu sửa đổi cấu trúc lắp đặt thiết bị.
Q3: Các thanh trượt dòng HSR25R được sử dụng rộng rãi cho thiết bị nào?
A3: Chủ yếu kết hợp với trục trượt CNC cỡ trung, các bộ phận trượt qua lại của dây chuyền lắp ráp tự động, thiết bị vận chuyển in ấn và đóng gói lớn, cấu trúc chuyển động tuyến tính của thiết bị kiểm tra chính xác tự động.
