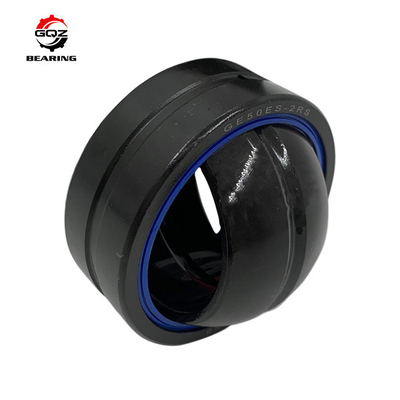

Lối đệm ghép quả cầu thép carbon GE90ES2RS IKO 90x130x60 mm cho thiết bị sản xuất giấy và lưỡi dao kéo điện
tham số vòng bi hình cầu
Công ty của chúng tôi đã ở trong hàng rào trong nhiều năm,
có giám đốc kỹ thuật và bán hàng chuyên nghiệp và nhiều năm kinh nghiệm xuất khẩu.
Chúng tôi có một đội ngũ chuyên nghiệp và làm việc theo nhóm.
Chúng tôi chân thành muốn hợp tác với người mua trên toàn thế giới.
Loại và mô hình vòng bi hình cầu
| Loại | Cấu trúc | Định danh | Phạm vi kích thước (ID) |
| Xanh | Phân hợp Crack | GE..E, GE..ES, GE..GE, GEF..ES | 4-200mm |
| Nhẫn bên trong rộng | GEEW..ES | 20-80mm | |
| Hai miếng | GEXS/K, GEKXS | 20-150mm | |
| Kích thước inch | GEZ...ES, GEGZ...ES, GEWZ...ES | 1/2"-6" | |
| Không cần bảo trì | GE..C, GEG..C, GEE..T, GEX..T, GEGXT, GEZET | 4-200mm | |
| Tiếp xúc góc | Bình thường | GACS | 20-200mm |
| Kích thước inch | GACZS | 1/2"-6" | |
| Không cần bảo trì | GACT | 20-200mm | |
| Động lực | Bình thường | GXS | 20-200mm |
| Không cần bảo trì | GXT | 20-200mm | |
| Chế độ kết thúc | Sự kết hợp | SI..E, SI..ES, SA..E, SA..ES | 5-60mm |
| Không cần bảo trì | SIJKC, SIC, SAJKC, SAET, SAC | 5-60mm | |
| Liner được nhúng | SI..BPS, SA..BPS | 5-60mm | |
| Chân hàn | SK..ES, SF..ES | 20-60mm | |
| Khớp quả bóng | SQ | 5-20mm |
Cấu trúc và đặc điểm:
1. vòng bi khớp là một cấu trúc đặc biệt của vòng bi trượt
2. Các vòng bi nối có thể chịu được tải trọng lớn hơn.
3.Bearings kết nối được sử dụng rộng rãi trong kỹ thuật xi lanh thủy lực, Máy tạo kim loại, máy móc xây dựng, thiết bị tự động hóa, máy giảm sốc ô tô,máy thủy lực và các ngành công nghiệp khác.
Thông số kỹ thuật của vòng bi quang hình cầu:
| Ống bôi trơn vòng tròn đơn giản vòng bi GE...ES Series | |||||||||||
| Mô hình vòng bi | Kích thước ((mm) | Đánh giá tải | |||||||||
| Trọng lượng | |||||||||||
| ≈kg | |||||||||||
| d | D | B | C | dk | rs | rls | α | ||||
| phút | phút | ≈ | Động lực | Chế độ tĩnh | |||||||
| GE15ES | 15 | 26 | 12 | 9 | 22 | 0.3 | 0.3 | 8 | 16 | 84 | 0.027 |
| GE17ES | 17 | 30 | 14 | 10 | 25 | 0.3 | 0.3 | 10 | 21 | 106 | 0.041 |
| GE20ES | 20 | 35 | 16 | 12 | 29 | 0.3 | 0.3 | 9 | 30 | 146 | 0.066 |
| GE25ES | 25 | 42 | 20 | 16 | 35.5 | 0.6 | 0.6 | 7 | 48 | 240 | 0.119 |
| GE30ES | 30 | 47 | 22 | 18 | 40.7 | 0.6 | 0.6 | 6 | 62 | 310 | 0.153 |
| GE35ES | 35 | 55 | 25 | 20 | 47 | 0.6 | 1 | 6 | 79 | 399 | 0.233 |
| GE40ES | 40 | 62 | 28 | 22 | 53 | 0.6 | 1 | 7 | 99 | 495 | 0.306 |
| GE45ES | 45 | 68 | 32 | 25 | 60 | 0.6 | 1 | 7 | 127 | 637 | 0.427 |
| GE50ES | 50 | 75 | 35 | 28 | 66 | 0.6 | 1 | 6 | 156 | 780 | 0.546 |
| GE55ES | 55 | 85 | 40 | 32 | 74 | 0.6 | 1 | 7 | 200 | 1000 | 0.939 |
| GE60ES | 60 | 90 | 44 | 36 | 80 | 1 | 1 | 6 | 245 | 1220 | 1.04 |
| GE70ES | 70 | 105 | 49 | 40 | 92 | 1 | 1 | 6 | 313 | 1560 | 1.55 |
| GE80ES | 80 | 120 | 55 | 45 | 105 | 1 | 1 | 6 | 400 | 2000 | 2.31 |
| GE90ES | 90 | 130 | 60 | 50 | 115 | 1 | 1 | 5 | 488 | 2440 | 2.75 |
| GE100ES | 100 | 150 | 70 | 55 | 130 | 1 | 1 | 7 | 607 | 3030 | 4.45 |
| GE110ES | 110 | 160 | 70 | 55 | 140 | 1 | 1 | 6 | 654 | 3270 | 4.82 |
| GE120ES | 120 | 180 | 85 | 70 | 160 | 1 | 1 | 6 | 950 | 4750 | 8.05 |
| GE140ES | 140 | 210 | 90 | 70 | 180 | 1 | 1 | 7 | 1070 | 5350 | 11.02 |
| GE160ES | 160 | 230 | 105 | 80 | 200 | 1 | 1 | 8 | 1360 | 6800 | 14.01 |
| GE180ES | 180 | 260 | 105 | 80 | 225 | 1.1 | 1.1 | 6 | 1530 | 7650 | 18.65 |
| GE200ES | 200 | 290 | 130 | 100 | 250 | 1.1 | 1.1 | 7 | 2120 | 10600 | 28.03 |
| GE220ES | 220 | 320 | 135 | 100 | 275 | 1.1 | 1.1 | 8 | 2320 | 11600 | 35.51 |
| GE240ES | 240 | 340 | 140 | 100 | 300 | 1.1 | 1.1 | 8 | 2550 | 12700 | 39.91 |
| GE260ES | 260 | 370 | 150 | 110 | 325 | 1.1 | 1.1 | 7 | 3030 | 15190 | 51.54 |
| GE280ES | 280 | 400 | 155 | 120 | 350 | 1.1 | 1.1 | 6 | 3570 | 17850 | 65.06 |
| GE300ES | 300 | 430 | 165 | 120 | 375 | 1.1 | 1.1 | 7 | 3800 | 19100 | 78.07 |
