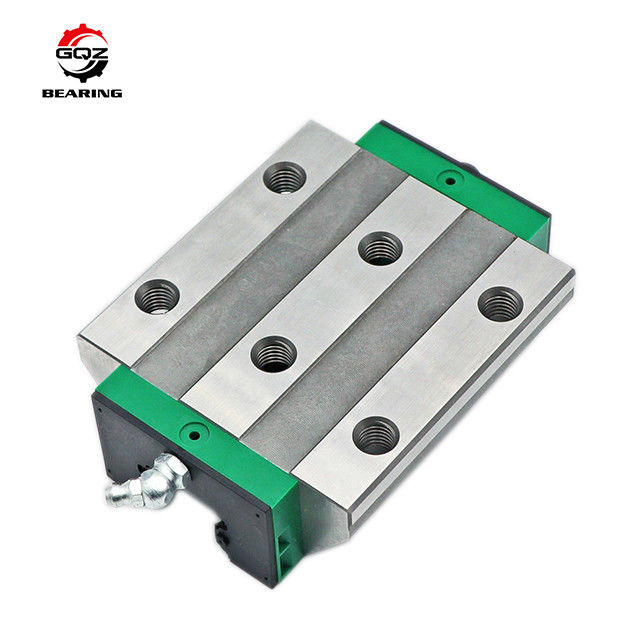

Khối hướng dẫn KWSE20-G3-V2 Lối xách đường KWSE20V1-G2 20x63x30mm

KWSE20-G3-V2 là loại dẫn hướng tuyến tính bi tròn tiêu chuẩn hình chữ nhật sáu hàng, được ghép nối với ray dẫn hướng tuyến tính TKSD20. Giải thích hậu tố model: G3 đại diện cho cấp độ chính xác cao, V2 đại diện cho cài đặt tải trước trung bình cho các yêu cầu định vị có độ cứng cao.

Cấu trúc sáu nhóm bi thép tuần hoàn tạo tiếp xúc hai điểm với rãnh lăn, bốn hàng chịu tải nén và hai hàng chịu tải kéo, đạt được khả năng chịu tải và độ cứng cấu trúc siêu cao. Thân trượt nguyên khối một mảnh làm từ thép ổ bi GCr15 được tôi toàn bộ, các phớt chắn bụi composite nhiều lớp ở hai đầu chặn bụi xưởng, mảnh vụn cắt và chất lỏng làm mát. Thiết kế núm bôi trơn độc lập hỗ trợ bôi trơn bổ sung định kỳ để kéo dài chu kỳ sử dụng. Bố cục lỗ lắp tiêu chuẩn phía trên, kích thước tổng thể nhỏ gọn, được ứng dụng rộng rãi cho máy công cụ CNC, thiết bị xử lý tự động, dụng cụ kiểm tra chính xác và các trục truyền động tuyến tính tự động hóa đóng gói.

Bản vẽ lắp đặt thiết bị CNC hoàn chỉnh, hướng dẫn lựa chọn tải tương thích và báo cáo kiểm tra độ bền định vị lặp lại chu kỳ dài có thể được cung cấp theo yêu cầu của khách hàng.

1. Bố trí bi sáu hàng bên trong, diện tích tiếp xúc lớn hơn các trượt bốn hàng, khả năng chịu tải xuyên tâm và ngang vượt trội, hiệu suất chống biến dạng mạnh dưới tải cắt nặng của máy công cụ.
2. Tiêu chuẩn gia công chính xác G3, sai số khe hở chạy nhỏ, độ chính xác định vị lặp lại ổn định trong phạm vi micron, phù hợp cho thiết bị gia công và kiểm tra chính xác.
3. Thiết kế loại bỏ khe hở tải trước trung bình V2, loại bỏ hiệu quả rung lắc chuyển động và độ rơ trong chuyển động tiến và lùi, cải thiện độ hoàn thiện bề mặt gia công.
4. Cấu trúc niêm phong chống bụi composite nhiều lớp hai mặt, cách ly mảnh vụn kim loại, chất lỏng cắt và bụi, ngăn ngừa ăn mòn bi thép và mất dầu bôi trơn, thích ứng với môi trường gia công khắc nghiệt của xưởng.
5. Đầu bôi trơn bên ngoài bên hông, thuận tiện bôi trơn định kỳ mà không cần tháo rời trượt và ray, giảm thời gian ngừng hoạt động bảo trì thiết bị.
6. Thân trượt nguyên khối được tôi cứng HRC60-65, bề mặt rãnh lăn được siêu hoàn thiện, hệ số ma sát thấp, hoạt động liên tục êm ái, ít tiếng ồn trong thời gian dài.
7. Kích thước lắp đặt tiêu chuẩn phổ dụng, hoàn toàn có thể thay thế cho các trượt dẫn hướng tuyến tính dòng KWSE20 toàn cầu, không cần sửa đổi tấm lắp đặt thiết bị khi thay thế hậu mãi.
8. Dịch vụ tùy chỉnh toàn diện: Nâng cấp siêu chính xác G4, tùy chọn tải trước nhẹ V1 / tải trước bằng không V0, đánh dấu laser OEM trên bề mặt trượt, bao bì chống gỉ hộp xuất khẩu trung tính, đổ đầy mỡ lithium áp suất cao nhiệt độ cao.

Khối dẫn hướng tuyến tính bi cứng cao sáu hàng KWSE20-G3-V2 là phụ tùng truyền động tuyến tính chính xác cốt lõi cho thiết bị CNC và tự động hóa công nghiệp:

• Trung tâm gia công đứng nhỏ, các cụm chuyển động tuyến tính trục X/Y/Z của máy phay khắc
• Máy cắt tự động, các trục chuyển động qua lại tải nặng của thiết bị xử lý laser
• Dụng cụ đo chính xác, các vị trí trượt định vị chính xác cao của thiết bị kiểm tra bán dẫn
• Máy đóng gói thùng carton tự động, các bộ phận truyền động tuyến tính của cánh tay robot lắp ráp điện tử
• Máy dệt tốc độ cao, các ổ trục dẫn hướng ổn định, ít tiếng ồn của thiết bị tự động hóa y tế
• Trượt dẫn hướng tuyến tính bi tròn sáu hàng dòng KWSE20 có thể thay thế hậu mãi

Giải pháp trượt dẫn hướng tuyến tính cứng tải trước trung bình chính xác cao, hiệu quả chi phí cho các nhà sản xuất máy CNC, OEM thiết bị tự động hóa và các nhà máy bảo trì máy móc chính xác mua số lượng lớn.

• 25 năm kinh nghiệm sản xuất chuyên nghiệp các loại trượt dẫn hướng tuyến tính bi tròn sáu hàng dòng KWSE bao gồm KWSE20-G3-V2
• KWSE20-G3-V2 hoàn toàn tương thích về kích thước với các trượt dẫn hướng tuyến tính tiêu chuẩn quốc tế 20mm, xếp hạng tải tương đương, dung sai chính xác G3 và tiêu chuẩn phù hợp tải trước V2.
• Dịch vụ tùy chỉnh OEM & ODM hoàn chỉnh hỗ trợ cấp độ siêu chính xác G4, cấp độ tải trước có thể điều chỉnh và đổ đầy mỡ chịu nhiệt độ cao.
• Quy trình kiểm tra nghiêm ngặt trước khi giao hàng: kiểm tra cấu trúc kim loại & độ cứng vật liệu thô GCr15, sàng lọc phân loại kích thước bi thép, kiểm tra lão hóa định vị chuyển động qua lại tốc độ cao chu kỳ dài, kiểm tra mô phỏng độ bền mài mòn niêm phong bắn chất lỏng cắt.
• Đội ngũ kỹ sư dẫn hướng tuyến tính chuyên nghiệp cung cấp tính toán tải đa hướng 1-1, kết hợp bố trí song song đa trượt và hướng dẫn kỹ thuật lắp đặt đế máy công cụ trong vòng 24 giờ làm việc.
• Xưởng sản xuất quy mô lớn ổn định với giá bán buôn trực tiếp tại nhà máy cạnh tranh cho các đơn đặt hàng số lượng lớn cùng một model, nguồn cung ổn định dài hạn cho người mua phụ tùng máy CNC và thiết bị tự động hóa toàn cầu.

Chúng tôi chuyên về cấu trúc trượt cứng bi sáu hàng, thiết kế niêm phong chống bụi composite hai mặt, tiêu chuẩn kích thước lắp đặt tương thích mét phổ dụng và hợp tác đôi bên cùng có lợi lâu dài với các nhà cung cấp thiết bị tự động hóa gia công chính xác.

• Kiểm tra thành phần hóa học vật liệu thô, khuyết tật bên trong và độ cứng cho phôi trượt và phôi bi thép GCr15
• Rèn thân trượt nguyên khối, xử lý giảm ứng suất nhiều lần, quy trình mài rãnh lăn siêu chính xác nhiều bước
• Tôi bi thép ở nhiệt độ cao, đánh bóng gương và dây chuyền sản xuất phân loại kích thước tự động có độ chính xác cao
• Lắp ghép phớt chắn bụi composite, quy trình lắp ráp ren đầu bôi trơn bên hông, kiểm soát chặt chẽ độ kín và độ trơn tru của kênh bôi trơn
• Kiểm tra hiệu suất phân loại có mục tiêu: kiểm tra lão hóa định vị chuyển động qua lại tải nặng chu kỳ dài KWSE20-G3-V2, kiểm tra độ bền niêm phong bắn chất lỏng cắt lặp lại, kiểm tra mài mòn hoạt động liên tục tốc độ cao, ít tiếng ồn
• Kiểm tra lại dung sai kích thước đầy đủ, gờ bề mặt và độ nhám rãnh lăn trước khi phủ dầu chống gỉ và đóng gói hộp xuất khẩu chống ẩm để vận chuyển

Mỗi lô sản xuất trượt KWSE20-G3-V2 đều trải qua kiểm tra mô phỏng chuyển động qua lại máy công cụ CNC lấy mẫu toàn bộ để đảm bảo hiệu suất chuyển động tuyến tính chính xác cao, cứng cao ổn định dài hạn trong thiết bị tự động hóa gia công chính xác.

Nếu bạn cần trượt dẫn hướng tuyến tính bi tròn sáu hàng tải trước trung bình chính xác G3 V2 KWSE20-G3-V2 cho sản xuất máy công cụ CNC, lắp ráp thiết bị tự động hóa và bảo trì máy móc chính xác mua số lượng lớn, hãy gửi yêu cầu mua hàng của bạn trực tiếp.

Bạn sẽ nhận được dịch vụ hỗ trợ chuyên nghiệp đầy đủ sau khi gửi yêu cầu:

• Phản hồi báo giá chính thức niêm phong nhà máy nhanh chóng trong vòng 24 giờ làm việc
• Tính toán tải đa hướng động/tĩnh 1-1, kết hợp bố trí song song đa trượt và hướng dẫn kỹ thuật lắp đặt đế máy công cụ từ các kỹ sư dẫn hướng tuyến tính chuyên nghiệp
• Các giải pháp hiệu suất trượt tùy chỉnh bao gồm nâng cấp chính xác cao G4 và các tùy chọn tải trước thay thế V0/V1
• Giá bán buôn trực tiếp tại nhà máy cạnh tranh cho các đơn đặt hàng số lượng lớn một model KWSE20-G3-V2

Cung cấp số lượng mua hàng yêu cầu, tốc độ chuyển động qua lại của thiết bị và môi trường làm việc bụi/chất lỏng cắt để nhận tài liệu báo giá chính thức chi tiết.

1. Q1: G3 và V2 có ý nghĩa gì trong KWSE20-G3-V2?
   A1: G3 đề cập đến cấp độ chính xác tiêu chuẩn cho chuyển động tuyến tính; V2 có nghĩa là tải trước trung bình, loại bỏ khe hở bên trong để cải thiện độ cứng, phù hợp cho thiết bị cắt nặng và định vị chính xác cao.
2. Q2: Ưu điểm của cấu trúc bi sáu hàng so với trượt bốn hàng là gì?
   A2: Sáu nhóm bi thép tuần hoàn phân bổ tải trọng đều theo nhiều hướng, khả năng chịu tải lớn hơn và độ cứng tổng thể cao hơn, ít biến dạng dưới tải cắt nặng của máy công cụ.
3. Q3: Ray dẫn hướng tuyến tính nào tương thích với KWSE20-G3-V2?
   A3: Nó được ghép nối độc quyền với ray dẫn hướng tuyến tính profiled dòng TKSD20 có chiều rộng 20mm.
