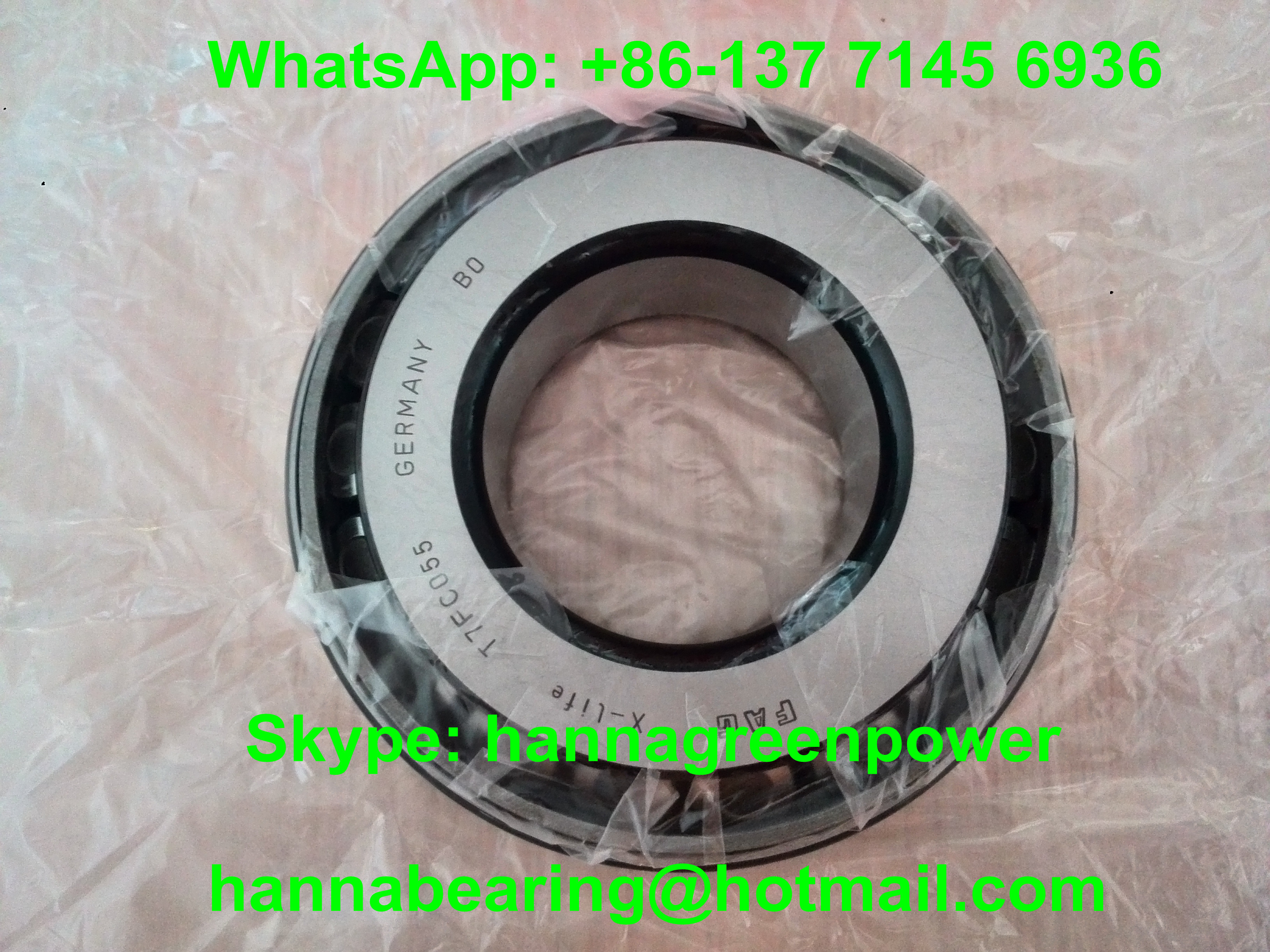

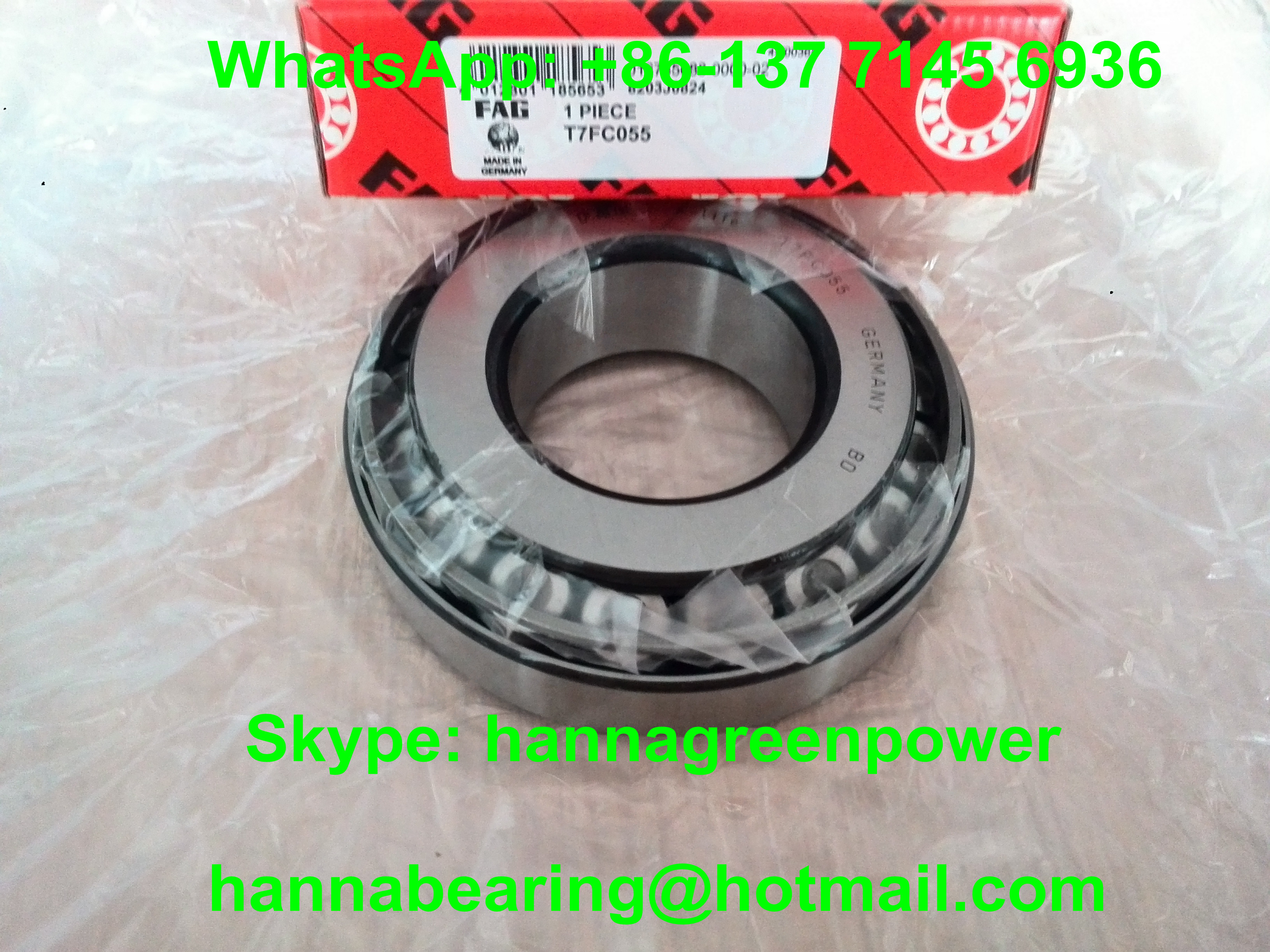

Trọng lượng nặng T7FC055-XL Vòng xích cuộn cong T7FC 055/QCL7C 55x115x34mm

T7FC055-XL và T7FC055/QCL7C phù hợp với tiêu chuẩn số ISO355 T7FC vòng bi cuộn cong có thể tách một hàng, kích thước lắp đặt thống nhất lỗ bên trong d = 55mm, đường kính bên ngoài D = 110mm,tổng chiều rộng của bộ phận T=34mm, chiều rộng vòng trong B = 30mm, chiều rộng vòng ngoài C = 22mm, góc tiếp xúc lớn 30 ° cho khả năng mang trục một chiều mạnh mẽ.

Hai mô hình hậu tố áp dụng các quy trình sản xuất khác nhau cho các kịch bản hoạt động khác nhau:

• XL: X-life phiên bản nâng cấp tuổi thọ dài, đường đua siêu hoàn thiện gương cực chính xác, cuộn nón được phân loại nghiêm ngặt,hình học tiếp xúc bên trong tối ưu hóa và xử lý nhiệt giảm căng thẳng chuyên dụng, tải trọng giới hạn mệt mỏi được cải thiện đáng kể, lý tưởng cho thiết bị sản xuất tải trọng liên tục không ngừng 24h;
• QCL7C: Explorer độ chính xác cao độ ma sát thấp, đường cong tiếp xúc tối ưu hóa theo logaritm Q phù hợp với CL7C xử lý tăng cường bề mặt đặc biệt, mô-men xoắn ma sát cực thấp,tăng nhiệt độ thấp và xoay ổn định yên tĩnh, hiệu suất chống rung động tuyệt vời dưới tải tác động xen kẽ, hoàn toàn phù hợp với hộp số công việc nặng chính xác cao.

Thiết kế phân chia hoàn toàn có thể tách rời: Vòng bên trong, cuộn cong cong và bộ tích hợp lồng có thể được tách hoàn toàn khỏi vòng ngoài, đơn giản hóa rất nhiều việc gắn trục,tháo dỡ và bảo trì trên chiến trườngTất cả các vòng và các yếu tố cán áp dụng thép khoáng cao GCr15 cao carbon, có độ cứng cao, khả năng chống mòn và chống va chạm vượt trội.Ứng dụng rộng rãi cho máy giảm bánh răng công nghiệp nặng, trục lái máy móc xây dựng, trục truyền phụ trợ kim loại, thiết bị vận chuyển mỏ và hộp giảm lực gió.

Mở bên trong d: 55 mm
Độ kính bên ngoài D: 110 mm
Chiều rộng vòng bên trong B: 30 mm
Độ rộng vòng ngoài C: 22 mm
Tổng chiều rộng của bộ phận T: 34 mm
góc tiếp xúc: 30°
Cấu trúc: Gói cuộn cong có thể tách một hàng, thiết kế mở không kín
Vật liệu: thép mang GCr15
Tùy chọn lồng: Lồng thép dán / lồng đồng rắn
Khả năng thông thường: Khả năng thông thường CN, Khả năng thông thường mở rộng C3 có thể tùy chỉnh
Nhiệt độ hoạt động: -30 °C ~ 120 °C
Trọng lượng ròng: 1,36 kg
Khoảng bán kính filet tối thiểu r: 1,2 mm
Hệ số tính toán: e=0.78, yếu tố trục Y = 0.77, yếu tố trục tĩnh Y0=0.44

Trọng lượng quang động cơ bản Cr: 142 kN
Trọng lượng tâm tĩnh cơ bản C0r: 174 kN
Trọng lượng giới hạn mệt mỏi Cur: 25,6 kN
Tốc độ giới hạn dầu mỡ: 7200 r/min
Tốc độ tham chiếu liên tục: 5100 r/min
Đặc điểm chính: X-life nâng cấp chống mệt mỏi, kéo dài tuổi thọ cho thiết bị tải trọng liên tục chu kỳ dài

Trọng lượng quang động cơ bản Cr: 140 kN
Trọng lượng tâm tĩnh cơ bản C0r: 178 kN
Trọng lượng giới hạn mệt mỏi Cur: 18,9 kN
Tốc độ giới hạn dầu mỡ: 5700 r/min
Tốc độ tham chiếu liên tục: 4200 r/min
Tính năng cốt lõi: Q tối ưu hóa tiếp xúc + CL7C xử lý bề mặt, ma sát thấp, tiếng ồn thấp xoay ổn định chính xác cao
Các bản vẽ lắp đặt hoàn chỉnh, đường cong đặc trưng tải và báo cáo thử nghiệm mệt mỏi tăng tốc khác nhau có thể được cung cấp theo yêu cầu của khách hàng.

1. Hai biến thể hiệu suất cao hoàn toàn thay thế với kích thước cấu trúc cài đặt giống hệt nhau,khách hàng chọn phiên bản XL cho các dây chuyền sản xuất không bị gián đoạn hoặc phiên bản QCL7C ma sát thấp cho truyền chính xác cao theo điều kiện làm việc của thiết bị
2. 30 ° góc tiếp xúc lớn bố trí cuộn cong, khả năng chịu đựng toàn diện tuyệt vời để chịu tải trọng tâm trục kết hợp nặng + tải trọng đẩy trục lớn một chiều,Hoạt động rung động thấp ổn định dưới tải trọng va chạm về phía trước / ngược thường xuyên
3. Xây dựng phân tách hoàn toàn, lắp ráp lồng cuộn bên trong tách khỏi vòng ngoài, dễ dàng lắp đặt và tháo rời trên trục sử dụng nặng,hiệu quả tránh thiệt hại vết trầy xước đường đua trong quá trình tháo rời và bảo trì
4. Cải tiến kỹ thuật đặc biệt cho hai mô hình: XL tăng hiệu suất chống mệt mỏi vật liệu để giảm chi phí thay thế thường xuyên;QCL7C cắt giảm nhiệt ma sát bên trong và tiếng ồn chạy để bảo vệ các thành phần hộp số chính xác
5. Hộp kép tùy chọn: lồng thép dán hiệu quả về chi phí cho các điều kiện tải trọng nặng chung; lồng đồng rắn chống biến dạng cho hoạt động liên tục ở nhiệt độ cao lâu dài
6. Tùy chọn tùy chỉnh: C3 mở rộng độ trong sáng quang, P5 độ chính xác cao, đánh dấu laser OEM, chất béo đặc biệt chống oxy hóa nhiệt độ cao
   Tăng hiệu quả khoảng thời gian sửa chữa của máy giảm tải nặng, thiết bị xây dựng và truyền tải kim loại, cắt giảm mất mát bảo trì thời gian ngừng sản xuất

Bộ vòng bi cuộn cong hiệu suất cao mô hình kép T7FC055 này là bộ phận thay thế mài mòn lõi cho thiết bị quay công nghiệp nặng:

• Máy giảm tốc công nghiệp hạng nặng, bộ hỗ trợ truyền tải đầu dây chuyền vận chuyển mỏ
• Máy tải lớn, cuộn đường, máy đào, các đơn vị xích vị trục đẩy nặng
• Các bộ phận phụ tùng cuộn dây vận chuyển hạng nặng của nhà máy thép
• Hộp giảm phụ trợ năng lượng gió nhỏ, các thành phần định vị xoay của máy nâng cảng
• Máy thu hoạch nông nghiệp nặng, máy trộn công nghiệp lớn
• Đường xích lăn cong một hàng hiệu suất cao 55mm có thể thay đổi sau bán
• Giải pháp mang vòng bi cong có hiệu quả về chi phí cho tải trọng nặng có độ phân tách hai lớp cho bảo trì thiết bị công nghiệp chu kỳ dài hoặc chính xác cao

• 25 năm kinh nghiệm sản xuất chuyên nghiệp cho vòng bi cuộn nẹp hiệu suất cao dòng T7FC X-life và QCL7C
• T7FC055-XL và T7FC055/QCL7C hoàn toàn có thể thay đổi kích thước với vòng bi loạt tiêu chuẩn quốc tế T7FC, kích thước đường viền nhất quán, chỉ số tải trọng và độ khoan dung lắp ráp
• Dịch vụ tùy chỉnh OEM & ODM hoàn chỉnh hỗ trợ lồng đồng, nâng cấp độ trong C3, cấp độ chính xác cao và tùy chỉnh dầu bôi trơn nhiệt độ cao / thấp đặc biệt
• Kiểm tra nghiêm ngặt trước khi giao hàng: thử nghiệm độ cứng nguyên liệu thô, kiểm tra độ chính xác nghiền đường nếp nhăn nếp nhăn, thử nghiệm chu kỳ mệt mỏi thay thế tải trọng nặng khác biệt
• Nhóm kỹ thuật mang coni chuyên nghiệp cung cấp trục và nhà chứa dung nạp phù hợp hướng dẫn lắp đặt trong vòng 24 giờ
• Các dây chuyền sản xuất hàng loạt ổn định với giá bán buôn bán lẻ lớn thuận lợi cho các nhà sản xuất hộp số, xây dựng và máy kim loại lâu dài
• Chúng tôi tập trung vào thiết kế hiệu suất cao khác biệt, khả năng tải tích hợp trục và tâm mạnh mẽ,cấu trúc dễ bảo trì tách rời và hợp tác lâu dài với các nhà mua phụ tùng thiết bị công nghiệp toàn cầu

• Kiểm tra thành phần hóa học của nguyên liệu thô và độ cứng bề mặt của thép có lớp gốm GCr15
• Xử lý xoay chính xác, làm nóng và làm kết thúc gương cho đường đua hình nón vòng trong và vòng ngoài
• Quá trình xử lý nhiệt nhắm mục tiêu khác biệt: Phiên bản XL X-life stress relief reinforcement process; QCL7C độc quyền CL7C xử lý tăng cường tối ưu hóa bề mặt
• Kiểm tra hiệu suất mục tiêu được phân loại: thử nghiệm lão hóa do mệt mỏi tăng tốc chu kỳ dài T7FC055-XL; thử nghiệm tăng nhiệt độ mô-men xoắn tốc độ cao với ma sát thấp T7FC055/QCL7C
• Phân loại cuộn cong, lắp ráp lồng thép / đồng, kiểm tra lại kích thước và ngoại hình đầy đủ trước khi đóng gói và vận chuyển dầu chống rỉ sét
• Mỗi lô vòng bi loạt T7FC055 vượt qua thử nghiệm mệt mỏi xoay xoay nặng để đảm bảo hoạt động ổn định lâu dài bên trong thiết bị truyền tải công nghiệp nặng

Nếu bạn cần X-life tuổi thọ dài T7FC055-XL và thấp ma sát T7FC055 / QCL7C vòng bi cuộn cong cho hộp số nặng, xây dựng và bảo trì thiết bị khai thác mỏ, gửi yêu cầu của bạn trực tiếp.

Bạn sẽ nhận được đầy đủ các dịch vụ hỗ trợ chuyên nghiệp sau khi gửi yêu cầu của bạn:

• Phản hồi nhanh chóng của nhà máy chính thức trong vòng 24 giờ
• Hướng dẫn kỹ thuật lắp đặt trục và nhà phù hợp với độ khoan dung một đối một từ các kỹ sư vòng bi thu nhỏ hiệu suất cao chuyên nghiệp
• Các đề xuất sơ đồ vòng bi tùy chỉnh bao gồm lồng đồng và các tùy chọn nâng cấp khoảng cách mở rộng C3
• Giá bán buôn trực tiếp tại nhà máy cạnh tranh cho các đơn đặt hàng phụ tùng lớn hỗn hợp hai mô hình
• Gửi số lượng mua yêu cầu của mỗi mô hình và thiết bị tốc độ liên tục & môi trường làm việc tải trọng để có được chi tiết chính thức báo giá

Q1: Sự khác biệt cốt lõi giữa T7FC055-XL và T7FC055/QCL7C là gì?
A1: Kích thước lắp đặt hoàn toàn phù hợp; T7FC055-XL là mô hình nâng cấp chống mệt mỏi của X-life với tải trọng giới hạn mệt mỏi cao hơn, phù hợp với thiết bị tải trọng nặng liên tục 24 giờ;T7FC055/QCL7C áp dụng đường cong tiếp xúc logarithmic Q + xử lý bề mặt CL7C, mô-men xoắn ma sát cực thấp, tiếng ồn thấp và tăng nhiệt độ nhỏ, phù hợp với hộp số hạng nặng chính xác cao.
Q2: Các vòng bi loạt T7FC055 có thể chịu tải trọng nào?
A2: Nó có thể chịu được tải trọng phóng xạ nặng cộng với tải lực đẩy trục một chiều; vị trí trục hai chiều đòi hỏi hai vòng bi được lắp đặt lưng đối lưng hoặc đối diện với tải trước hợp lý.
Q3: Lợi thế của cấu trúc vòng bi cuộn cong có thể tách là gì?
A3: Nhẫn bên trong với bộ lăn và lồng có thể được tách khỏi vòng ngoài,thuận tiện cho việc lắp ráp trên trục công suất nặng và tránh bị hư hỏng do trầy xước trên đường chạy vòng bi trong quá trình lắp đặt và tháo rời.
