4800RPM T7FC070-XL X-Life X-Life X7FC 070/QCL7C 70x140x39mm

1.Tổng quan về sản phẩm

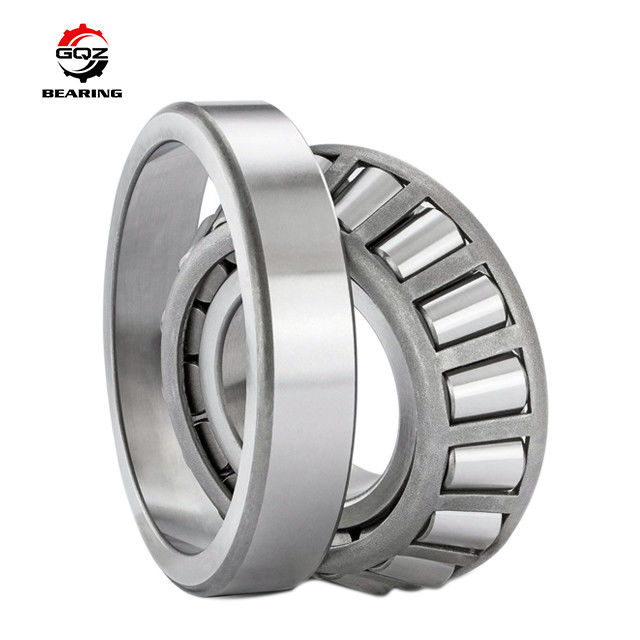

T7FC070-XL và T7FC070/QCL7C có chung kích thước số liệu thống nhất d70×D140×T39mm, thuộc dòng vòng bi côn có thể tách rời một hàng T7FC ISO355, hai phiên bản hiệu suất cao được tối ưu hóa cho các điều kiện làm việc khác nhau.
T7FC070-XL sử dụng thiết kế tối ưu hóa X-life, nâng cấp hình học bên trong, quy trình hoàn thiện bề mặt và xử lý nhiệt, khả năng chịu tải động tăng 20% ​​và tuổi thọ sử dụng kéo dài khoảng 70% so với loại tiêu chuẩn, sinh nhiệt thấp và vận hành ổn định ở tốc độ cao.
T7FC070/QCL7C trang bị bề mặt tiếp xúc được tối ưu hóa Q cộng với cấu trúc cường độ cao CL7C, góc tiếp xúc lớn hơn lên tới 30°, khả năng chống va đập và chịu tải nặng vượt trội, được phát triển đặc biệt cho các trục truyền động vi sai, giảm tốc khai thác mỏ và máy xây dựng nặng.
Cả hai model đều là cụm cốc và nón có thể tách rời, nón bên trong có con lăn và lồng có thể tách rời khỏi cốc bên ngoài, lắp đặt trục và vỏ riêng biệt thuận tiện. Tất cả các bộ phận cốt lõi đều sử dụng thép chịu lực GCr15 được tôi hoàn toàn, mài mương nghiêng siêu chính xác, phân bổ ứng suất tiếp xúc đường đồng đều, chịu tải trọng xuyên tâm kết hợp và lực đẩy trục một chiều một cách đáng tin cậy. Bộ vi sai ô tô phù hợp rộng rãi, hộp số công nghiệp nặng, hộp số máy nghiền khai thác mỏ, bộ truyền động đi bộ của máy xây dựng lớn và cụm hỗ trợ bơm thủy lực.

2. Thông số kỹ thuật

Phạm vi mô hình: T7FC070-XL, T7FC070/QCL7C
Kích thước ranh giới thống nhất (mm): Lỗ khoan d=70, OD D=140, Tổng chiều rộng T=39, Chiều rộng hình nón B=35,5, Chiều rộng cốc C=27
Bán kính phi lê tối thiểu r=3mm, r1=3mm
Góc tiếp xúc: 30°
Cấu trúc: Vòng bi côn đơn hàng, hình nón và cốc có thể tách rời, lồng thép dập, thiết kế mở
Nguyên liệu thô: Thép chịu lực crom carbon cao GCr15 dành cho con lăn hình nón, cốc và côn
Sự khác biệt về thông số hiệu suất

1. T7FC070-XL
• Tải trọng hướng tâm động cơ bản Cr: 219kN
• Tải trọng hướng tâm tĩnh cơ bản C0r: 237kN
• Giới hạn tải mỏi Pu: 38kN
• Tốc độ giới hạn: Dầu mỡ 5800r/phút, Dầu 7200r/phút
• Trọng lượng tịnh: 2,59kg
• Tính năng: Tối ưu hóa tuổi thọ X-life, ma sát thấp, khả năng thích ứng tốc độ cao
2. T7FC070/QCL7C
• Tải trọng hướng tâm động cơ bản Cr: 177kN
• Tải trọng hướng tâm tĩnh cơ bản C0r: 242kN
• Tốc độ giới hạn: Dầu mỡ 2400r/phút, Dầu 3400r/phút
• Trọng lượng tịnh: 2,65kg
• Tính năng: Gia cố hạng nặng QCL7C, chống va đập mạnh, khả năng chịu tải tĩnh cực cao

Phạm vi nhiệt độ hoạt động chung: -40oC ~ 120oC
Tham chiếu vai lắp: da max=82mm, Da min=106mm, Da max=126mm
Bản vẽ lắp đặt bộ giảm tốc/vi sai hoàn chỉnh, hướng dẫn khớp tải và báo cáo thử nghiệm độ bền va đập xen kẽ theo chu kỳ dài có thể được cung cấp theo yêu cầu của khách hàng.

3. Ưu điểm cốt lõi

1. Hai phiên bản hiệu suất cao để lựa chọn mục tiêu: Phiên bản XL để hoạt động liên tục ở tốc độ trung bình cao; Phiên bản QCL7C dành cho tác động nặng ở tốc độ thấp, một kích thước mô hình đáp ứng nhiều điều kiện làm việc của hộp số nặng.
2. Bố trí con lăn côn góc tiếp xúc lớn 30°, khả năng chịu tải hướng tâm-trục tổng hợp tuyệt vời, vận hành ổn định dưới tác động chuyển số thường xuyên của bộ vi sai ô tô và thiết bị khai thác mỏ.
3. Cấu trúc chia tách hình nón và cốc, hình nón bên trong được lắp sẵn trên trục, cốc bên ngoài được ép vào vỏ riêng biệt, tháo lắp dễ dàng mà không làm hỏng cổ trục trong quá trình đại tu thiết bị.
4. T7FC070-XL được tối ưu hóa cho X-life: bề mặt rãnh lăn và hình dạng bên trong được nâng cấp, giảm thất thoát chất bôi trơn và tích tụ nhiệt một cách hiệu quả, kéo dài đáng kể khoảng thời gian bảo trì và tuổi thọ sử dụng.
5. QCL7C được gia cố T7FC070/QCL7C: phân bổ ứng suất tiếp xúc con lăn được tối ưu hóa, khả năng chống sốc tải quá tải mạnh, phù hợp với điều kiện làm việc khởi động-dừng tải nặng của máy xây dựng và khai thác mỏ.
6. Lồng thép được dập chính xác hạn chế đồng đều các con lăn côn, tránh hiệu quả sự lệch, lệch và bong tróc của con lăn khi quay liên tục trong thời gian dài với cường độ nặng thay đổi.
7. Xử lý nhiệt nguội toàn diện đạt độ cứng cao HRC60–65, chống mỏi, chống bong tróc và mài mòn vượt trội, giảm tần suất thay thế phụ tùng thiết bị.
8. Kích thước lắp đặt số liệu thống nhất tiêu chuẩn, có thể hoán đổi hoàn toàn với vòng bi côn dòng T7FC070 toàn cầu, không cần sửa đổi trục và vỏ hiện có trong quá trình thay thế; dịch vụ tùy chỉnh toàn diện: nâng cấp độ chính xác cao P4 / P5, giải phóng mặt bằng mở rộng C3, đánh dấu laser OEM, bao bì chống rỉ thùng carton xuất khẩu trung tính, đổ đầy mỡ bôi trơn cực áp ở nhiệt độ cao.

4. Kịch bản ứng dụng

Vòng bi côn một hàng hiệu suất cao T7FC070-XL / T7FC070/QCL7C là phụ tùng quay tải tổng hợp lõi dành cho ô tô, khai thác mỏ và thiết bị truyền động công nghiệp nặng:

• Thiết bị so khớp T7FC070-XL: Bộ vi sai hộp số ô tô hạng trung, hộp giảm tốc công nghiệp cỡ trung, trục đỡ tốc độ cao bơm thủy lực, cụm rôto quạt gió cỡ trung bình
• Thiết bị phù hợp T7FC070/QCL7C: Hộp số truyền động máy nghiền khai thác hạng nặng, hộp giảm tốc đi bộ của máy xúc lớn, trục truyền động hạng nặng phụ trợ luyện kim, vị trí ổ trục vi sai xe tải nặng
• Các lĩnh vực ứng dụng chung: Lắp ráp truyền động băng tải hạng nặng, truyền động máy gặt cỡ lớn trong nông nghiệp, hộp giảm tải hạng nhẹ hàng hải, các bộ phận hỗ trợ quay bơm ly tâm hạng nặng

Bộ vòng bi côn hiệu suất cao dòng T7FC070 có thể hoán đổi cho nhau
Giải pháp chịu tải nặng chống va đập có tuổi thọ cao, tiết kiệm chi phí dành cho các nhà sản xuất vi sai ô tô, OEM thiết bị luyện kim khai thác mỏ và các nhà máy bảo trì máy móc hạng nặng mua sắm số lượng lớn.

5. Tại sao chọn Vòng bi GQZ

1. 25 năm kinh nghiệm sản xuất chuyên nghiệp các loại vòng bi côn hiệu suất cao dòng hệ mét T7FC bao gồm T7FC070-XL và T7FC070/QCL7C
2. Hai phiên bản có thể hoán đổi hoàn toàn về kích thước với vòng bi T7FC070 tiêu chuẩn quốc tế, định mức tải ổn định, dung sai tốc độ và tiêu chuẩn lắp ráp phù hợp.
3. Dịch vụ tùy chỉnh OEM & ODM hoàn chỉnh hỗ trợ cấp siêu chính xác P4, điều chỉnh khe hở C3 và đổ đầy mỡ áp suất cực cao ở nhiệt độ cao.
4. Quy trình kiểm tra nghiêm ngặt đầy đủ trước khi giao hàng: Kiểm tra độ cứng và kim loại nguyên liệu thô GCr15, sàng lọc phân loại kích thước con lăn côn, kiểm tra lão hóa tác động nặng xen kẽ trục xuyên tâm chu kỳ dài, kiểm tra mô phỏng độ mỏi do tải nặng liên tục.
5. Đội ngũ kỹ thuật vòng bi côn chuyên nghiệp cung cấp khả năng tính toán tải tổng hợp từng đối một, sơ đồ ghép nối tải trước vòng bi đôi và hướng dẫn kỹ thuật lắp đặt trục vi sai/giảm tốc trong vòng 24 giờ làm việc.
6. Xưởng sản xuất hàng loạt quy mô lớn ổn định với giá bán buôn số lượng lớn trực tiếp tại nhà máy cạnh tranh cho các đơn hàng hỗn hợp gồm hai phiên bản XL và QCL7C, nguồn cung cấp ổn định lâu dài cho người mua phụ tùng ô tô, khai thác mỏ và phụ tùng máy móc hạng nặng toàn cầu.

Chúng tôi chuyên về cấu trúc con lăn côn hình nón có thể tách rời, thiết kế tối ưu hóa kép hạng nặng X-life & QCL7C, tiêu chuẩn kích thước lắp đặt có thể hoán đổi cho nhau theo hệ mét phổ biến và sự hợp tác cùng có lợi lâu dài với các nhà cung cấp thiết bị truyền dẫn công nghiệp nặng.

6. Kiểm soát chất lượng

1. Thành phần hóa học nguyên liệu thô, kiểm tra độ cứng và khuyết tật bên trong đối với phôi thép hình nón, cốc và con lăn côn GCr15
2. Rèn chính xác, giảm căng thẳng ủ nhiều lần, quy trình mài nhiều bước nghiêng mương siêu chính xác cho hình nón và cốc
3. Dây chuyền sản xuất phân loại chiều tự động làm nguội ở nhiệt độ cao, siêu hoàn thiện và có độ chính xác cao
4. Quá trình hình thành khuôn dập lồng thép và quy trình lắp ráp con lăn tự động, kiểm soát chặt chẽ độ hở của cụm con lăn và phân bố đồng đều theo chu vi
5. Thử nghiệm hiệu suất được phân loại có mục tiêu: Thử nghiệm lão hóa riêng biệt cho hoạt động chu kỳ dài tốc độ cao T7FC070-XL và thử nghiệm mỏi do quá tải do va đập nặng T7FC070/QCL7C, phát hiện độ bền chu kỳ dài của mỡ bôi trơn ở nhiệt độ cao
6. Kiểm tra lại dung sai kích thước đầy đủ, vết nứt bề mặt và độ nhám của mương trước khi phủ dầu chống gỉ và đóng gói bao bì chống ẩm cho thùng carton xuất khẩu

Mỗi lô sản xuất vòng bi hai phiên bản đều trải qua thử nghiệm quay mô phỏng bộ giảm tốc nặng và vi sai lấy mẫu đầy đủ để đảm bảo hiệu suất hỗ trợ tải hướng tâm-trục tổng hợp ổn định lâu dài trong thiết bị máy móc ô tô, khai thác mỏ và xây dựng.

7. Nhận báo giá ngay

Nếu bạn cần vòng bi côn có tuổi thọ cao T7FC070-XL X và vòng bi côn gia cố hạng nặng T7FC070/QCL7C cho sản xuất vi sai ô tô, lắp ráp hộp giảm tốc khai thác hạng nặng và khớp số lượng lớn bảo trì máy móc hạng nặng, hãy gửi yêu cầu mua hàng trực tiếp.
Bạn sẽ nhận được đầy đủ các dịch vụ hỗ trợ chuyên nghiệp sau khi gửi yêu cầu:

• Nhà máy chính thức nhanh chóng niêm phong trả lời báo giá chính thức trong vòng 24 giờ làm việc
• Tính toán tải trọng hướng tâm-trục tổng hợp một chọi một, hướng dẫn lựa chọn mô hình hai phiên bản và hướng dẫn kỹ thuật ghép nối tải trước ổ trục đôi từ các kỹ sư ổ côn chuyên nghiệp
• Các giải pháp hiệu suất vòng bi tùy chỉnh bao gồm nâng cấp độ chính xác cao P4 và các tùy chọn khe hở mở rộng C3
• Giá bán buôn số lượng lớn tại nhà máy trực tiếp cạnh tranh cho việc giao hàng hỗn hợp T7FC070-XL và T7FC070/QCL7C

Cung cấp số lượng mua theo yêu cầu của bạn, điều kiện làm việc của thiết bị (tốc độ cao liên tục/quá tải tác động nặng) và môi trường nhiệt độ hoạt động để có được tài liệu báo giá chính thức chi tiết.

8. Câu hỏi thường gặp

1. Câu hỏi 1: Sự khác biệt giữa T7FC070-XL và T7FC070/QCL7C là gì?
   A1: Kích thước cài đặt giống nhau, định hướng hiệu suất khác nhau. T7FC070-XL là phiên bản có tuổi thọ cao được tối ưu hóa X-life, tốc độ giới hạn cao, ma sát thấp, phù hợp với hoạt động liên tục tốc độ trung bình-cao; T7FC070/QCL7C là loại được gia cố hạng nặng QCL7C, khả năng chịu tải tĩnh cao hơn, hiệu suất chống va đập chống quá tải mạnh, thích hợp cho máy móc xây dựng và khai thác va đập nặng tốc độ thấp.
2. Câu hỏi 2: Vòng bi côn dòng T7FC070 có thể chịu được tải trọng nào?
   A2: Nó chịu tải trọng xuyên tâm lớn cộng với lực đẩy dọc trục một chiều; lắp hai vòng bi quay lưng vào nhau để nhận ra khả năng chịu tải dọc trục hai chiều cho bộ vi sai ô tô và trục chính nặng thẳng đứng.
3. Câu 3: Lợi thế của cấu trúc cốc hình nón có thể tách rời để lắp ráp vi sai là gì?
   A3: Nón bên trong có con lăn có thể được lắp sẵn trên trục truyền động, cốc ngoài được ép riêng vào vỏ vi sai, lắp ráp và tháo gỡ thuận tiện trong quá trình đại tu, không làm hỏng trục trục và lỗ khoan vỏ.
