Loại mỏng T4DB160 Load Heavy Taper Roller Bearing 160x220x32mm

1. Tổng quan sản phẩm

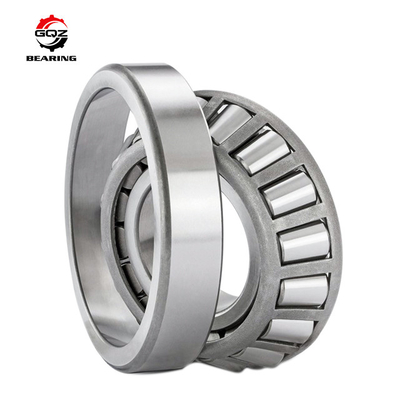

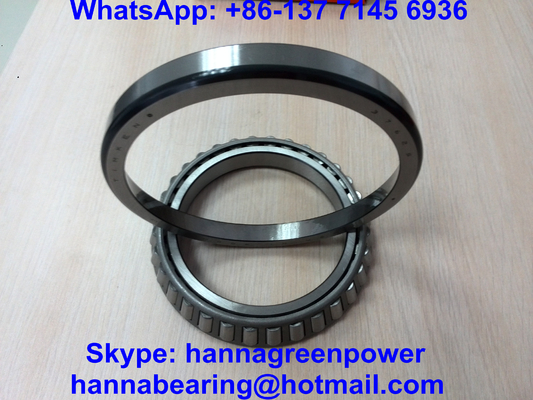

T4DB160 là vòng bi cuộn conic đơn hàng có thể tách được, kích thước tổng thể tiêu chuẩn d160 × D220 × T32mm, thuộc về dòng vòng bi cuộn conic T4DB.Nó bao gồm nón bên trong có thể tách (với cuộn và lồng thép đóng dấu) và bộ tách tách tách bên ngoài độc lập, đường đua cuộn cong nghiêng có thể đồng thời chịu tải trọng quang quang lớn và tải trọng tổng hợp đẩy trục một chiều.
Tất cả các vòng bên trong, vòng ngoài và cuộn cong áp dụng hoàn toàn quen GCr15 cao carbon thép có chứa crôm, siêu chính xác gương nghiền bề mặt đường đua, thống nhất đường dây liên lạc phân phối căng thẳng,Khả năng chống chọi tuyệt vời với tải trọng tác động nặng thay thế trong quá trình vận hành liên tục lâu dài của thiết bị nặng. Thiết kế chia tách có thể hỗ trợ lắp đặt riêng biệt của trục và vỏ vòng bi,đơn giản hóa rất nhiều việc tháo rời, bảo trì và điều chỉnh tải trước của hệ thống truyền tải nặng.Máy móc xây dựng lớn bộ máy lái bộ và vị trí hỗ trợ xoay bơm nặng.

2Các thông số kỹ thuật

Mô hình: T4DB160
Kích thước ranh giới ((mm): lỗ d=160, đường kính bên ngoài D=220, tổng chiều rộng T=32, chiều rộng nón B=30, chiều rộng cốc C=23
Khoảng bán kính r1,r2 = r3,r4 = 3mm
Khoảng cách điểm áp suất a=44,43mm, góc tiếp xúc 17,96°
Cấu trúc: Gói cuộn cong một hàng, nón và cốc có thể tách, lồng thép dán, loại mở
Vật liệu thô: thép có GCr15 cho nón, cốc và cuộn nón
Trọng lượng quang động cơ bản Cr: 257kN
Trọng lượng tâm tĩnh cơ bản C0r: 415kN
Giới hạn tải độ mệt mỏi Pu: 41,5kN
Tốc độ quay giới hạn: Mỡ 2000 r/min, dầu 2600 r/min
Trọng lượng ròng của vòng bi đơn: 3,25kg
Tỷ lệ tải: e=0.48, Y=1.25, Y0=0.7
Phạm vi nhiệt độ hoạt động: -40 °C ~ 120 °C
Phương tham chiếu vai gắn: da max=172mm, Da min=204mm, Da max=206mm
Các bản vẽ lắp đặt máy giảm tải nặng hoàn chỉnh, hướng dẫn lựa chọn khớp tải tổng hợp và báo cáo thử nghiệm độ bền tác động xen kẽ chu kỳ dài có thể được cung cấp theo yêu cầu của khách hàng.

3Ưu điểm chính

• cấu trúc tách tách nón và cốc, nón bên trong được cài đặt sẵn trên trục, cốc bên ngoài được ép vào lồng riêng biệt,tháo rời thuận tiện mà không làm hỏng tạp chí trục và nhà ở trong quá trình sửa chữa thiết bị nặng.
• Định hình cuộn conic góc tiếp xúc lớn, khả năng chịu tải trọng trục trục trục xuất sắc, hoạt động ổn định dưới tải trọng tác động chuyển động nặng của máy giảm mỏ và luyện kim.
• Chuồng thép dán chính xác đồng đều giới hạn các cuộn nón, tránh hiệu quả trục trặc cuộn, lệch và đổ dưới tải trọng lớn biến động xoay liên tục trong thời gian dài.
• Phương pháp xử lý nhiệt dập đầy đủ đạt độ cứng cao HRC60 ∼65, chống mệt mỏi tuyệt vời, chống cấy và chống mòn, kéo dài chu kỳ sửa chữa của thiết bị truyền tải công nghiệp nặng.
• Mặt liên lạc cuộn siêu mịn, hệ số ma sát thấp, kiểm soát hiệu quả sự tích lũy nhiệt trong quá trình vận hành liên tục với tải trọng cao,ngăn ngừa nhiệt độ dầu giảm nhiệt quá nóng và thất bại đệm.
• Kích thước lắp đặt tiêu chuẩn thống nhất bằng số liệu, hoàn toàn thay thế với vòng bi cuộn cong tiêu chuẩn T4DB160 toàn cầu,Không thay đổi trục và vỏ hiện có trong quá trình thay thế phụ tùng thay thế.
• Hai bộ T4DB160 được lắp đặt lưng đối lưng có thể chịu lực đẩy trục hai chiều, phù hợp với các tập hợp trục truyền chênh lệch nặng, xoắn thẳng đứng và hai chiều.
• Dịch vụ tùy chỉnh toàn diện: nâng cấp độ chính xác cao P4/P5, điều chỉnh khoảng cách mở rộng C3, đánh dấu laser OEM trên bề mặt bên ngoài cốc, bao bì chống gỉ vỏ gỗ trung lập xuất khẩu,Chất béo áp suất cực cao nhiệt độ cao.

4. Các kịch bản ứng dụng

T4DB160 vòng bi cuộn cong có thể tách một hàng là bộ phận phụ tùng xoay tải composite nặng cho máy luyện kim, khai thác mỏ và xây dựng nặng:

• Máy giảm bánh răng công nghiệp hạng nặng lớn, ổ cỗ máy vận chuyển khai thác mỏ, hộp số đầu vào / đầu ra và vòng bi trục
• Đơn vị kết hợp máy quét mìn dưới lòng đất, hộp số phụ trợ máy nghiền và máy giảm đi bộ
• Thiết bị hỗ trợ cuộn kim loại, vị trí hỗ trợ tải thẳng đứng của máy ép ép nặng
• Máy đào lớn, trục lái nặng và các thành phần truyền động xoay
• Máy bơm ly tâm công nghiệp nặng, hỗ trợ rotor máy thổi lớn, vòng bi truyền giảm trọng lượng nhẹ cho tàu biển
• Thiết bị vòng bi cuộn cong của dòng tiêu chuẩn T4DB có thể thay đổi sau khi bán
• Giải pháp chống va chạm tải trọng tổng hợp cao hiệu quả về chi phí cho các nhà sản xuất máy giảm tải, thiết bị kim loại khai thác mỏ OEM và nhà máy bảo trì máy móc nặng mua bán hàng loạt.

5. Tại sao chọn GQZ Bearing

• 25 năm kinh nghiệm chuyên nghiệp trong sản xuất vòng bi cuộn cong đơn hàng nặng trong loạt số liệu T4DB bao gồm T4DB160
• T4DB160 nón và cốc hoàn toàn có thể thay đổi kích thước với vòng bi cuộn cong tiêu chuẩn quốc tế, xếp hạng tải tổng hợp nhất quán, dung nạp tốc độ và các tiêu chuẩn phù hợp với lắp ráp.
• Dịch vụ tùy chỉnh OEM & ODM hoàn chỉnh hỗ trợ lớp siêu chính xác P4, độ sạch C3 và lấp dầu áp suất cực cao.
• Dòng kiểm tra đầy đủ trước khi giao hàng nghiêm ngặt: GCr15 thử nghiệm kim loại và độ cứng nguyên liệu thô, sàng lọc phân loại kích thước cuộn cong, thử nghiệm lão hóa tác động nặng xoay trục xoay dài,Thử nghiệm mô phỏng mệt mỏi liên tục do tải trọng nặng.
• Đội ngũ kỹ thuật vòng bi cuộn cong chuyên nghiệp cung cấp tính toán tải trọng tổng hợp một đối một,Kế hoạch ghép cặp tải trước vòng bi hai lần và hướng dẫn kỹ thuật lắp đặt trục giảm tải nặng trong vòng 24 giờ làm việc.
• Xưởng sản xuất hàng loạt quy mô lớn ổn định với giá bán buôn hàng loạt trực tiếp của nhà máy cạnh tranh cho các đơn đặt hàng mô hình đơn lớn, nguồn cung ổn định lâu dài cho khai thác mỏ toàn cầu,người mua phụ tùng máy móc hạng nặng.
• Chúng tôi chuyên về cấu trúc cuộn nón có thể tách ra, thiết kế chống tải trọng trục tâm,Tiêu chuẩn kích thước lắp đặt có thể thay thế bằng số đo phổ biến và hợp tác lâu dài có lợi cho cả hai bên với các nhà cung cấp thiết bị truyền tải công nghiệp nặng.

6. Kiểm soát chất lượng

• Thành phần hóa học của nguyên liệu thô, kiểm tra lỗi bên trong và độ cứng cho GCr15 mang nón thép, cốc và rơm trống cong
• Phép rèn chính xác, giảm căng thẳng nén nhiều lần, quá trình nghiền đường nghiêng cực chính xác nhiều bước cho hình nón và cốc
• Đường dây sản xuất làm mát nhiệt độ cao, siêu hoàn thiện và sắp xếp kích thước tự động chính xác cao
• Bốm thép lồng đóng đinh hình thành và quy trình lắp ráp cuộn tự động, kiểm soát chặt chẽ bộ phận lắp ráp cuộn và phân phối đồng nhất xung quanh
• Kiểm tra hiệu suất được phân loại có mục tiêu: thử nghiệm lão hóa tải trọng nặng theo trục đường tròn của tổng hợp chu kỳ dài T4DB160, thử nghiệm mệt mỏi tác động lặp đi lặp lại khi thay đổi thiết bị khai thác mỏ,phát hiện độ bền chu kỳ dài dầu mỡ ở nhiệt độ cao
• Kiểm tra hoàn toàn dung sai kích thước, vết nứt bề mặt và độ thô của đường đua trước khi phủ dầu chống rỉ sét và xuất khẩu bao bì chống ẩm bằng vỏ gỗ
• Mỗi lô sản xuất của vòng bi T4DB160 phải trải qua thử nghiệm xoay mô phỏng hộp số hạng nặng lấy mẫu đầy đủ để đảm bảo hiệu suất hỗ trợ tải hạng nặng bền vững lâu dài trong khai thác mỏ,Thiết bị kim loại và máy móc xây dựng lớn.

7- Nhận lời đề nghị ngay.

Nếu bạn cần T4DB160 có thể tách ra một hàng vòng bi cuộn cong cho sản xuất máy giảm tải công nghiệp nặng, lắp ráp máy luyện kim khai thác mỏ và bảo trì máy móc nặng,gửi yêu cầu mua hàng trực tiếp.
Bạn sẽ nhận được đầy đủ các dịch vụ hỗ trợ chuyên nghiệp sau khi gửi yêu cầu:
Phản hồi nhanh chóng chính thức nhà máy niêm phong báo giá chính thức trong vòng 24 giờ làm việc
Tính toán tải trọng trục quang tổng hợp một đối một,Kế hoạch tải trước vòng bi hai vòng bi lưng đối lưng và hướng dẫn kỹ thuật lắp đặt vỏ trục nặng từ các kỹ sư vòng bi cuộn cong chuyên nghiệp
Các giải pháp hiệu suất vòng bi tùy chỉnh bao gồm nâng cấp độ chính xác cao P4 và các tùy chọn độ trong mở rộng C3
Giá bán buôn trực tiếp tại nhà máy cạnh tranh cho các đơn đặt hàng mô hình đơn T4DB160 với khối lượng lớn
Cung cấp số lượng mua yêu cầu, loại thiết bị truyền tải và môi trường hoạt động tác động nặng liên tục để có được tài liệu báo giá chính thức chi tiết.

8. Câu hỏi thường gặp

Q1: Đặc điểm cấu trúc của vòng bi cuộn cong T4DB160 là gì?

A1: Nó là cấu trúc tách nón và cốc tách, nón bên trong với cuộn và lồng thép có thể được tách khỏi cốc bên ngoài, cài đặt riêng biệt thuận tiện của trục và chỗ đệm,phù hợp với thiết bị nặng đòi hỏi điều chỉnh tải trước.

Câu 2: T4DB160 chịu được bao nhiêu tải?

A2: Nó chủ yếu chịu tải trọng tâm tuyến lớn cộng với lực đẩy trục một chiều; lắp đặt hai vòng bi lưng với nhau để nhận ra tải trọng trục hai chiều cho trục thẳng đứng và trục chênh lệch.

Q3: Thiết bị nào là T4DB160 phù hợp nhất?

A3: Chủ yếu là phù hợp với máy giảm bánh răng công nghiệp nặng, máy nghiền mỏ,Thiết bị cuộn phụ trợ kim loại và máy móc xây dựng lớn bộ truyền động lực nặng với tải trọng tác động nặng liên tục.
