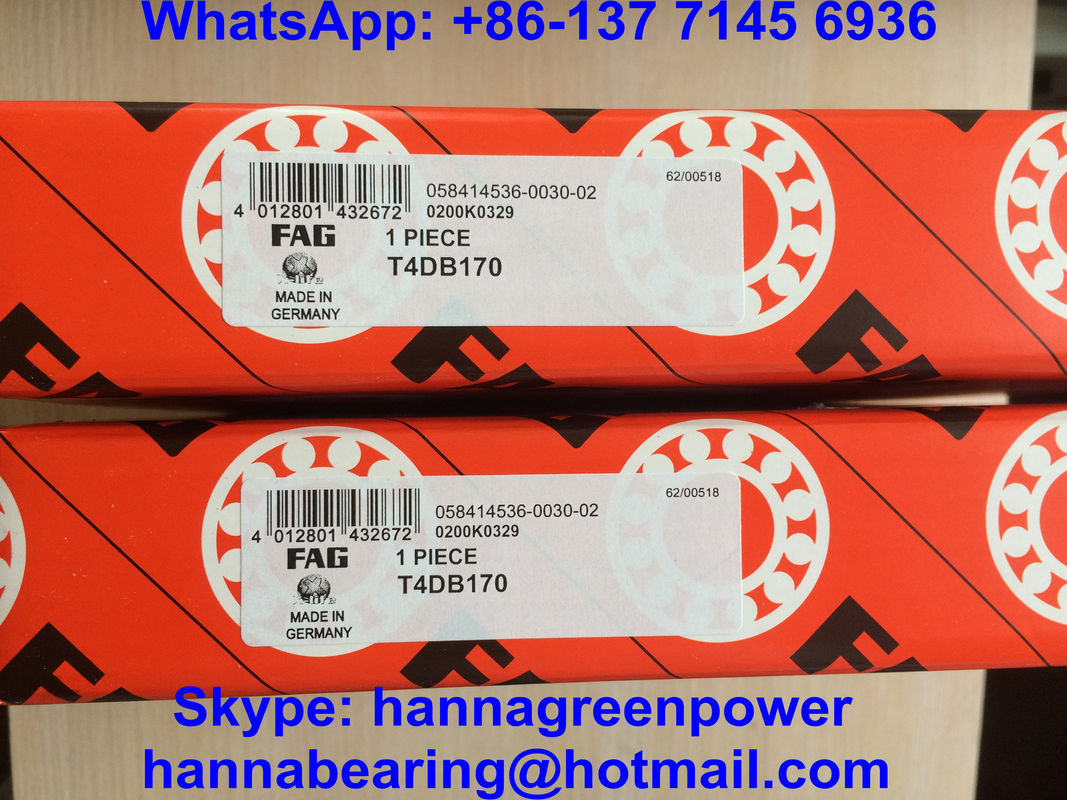

Trọng lượng nặng T4DB170 Xích thước chính xác vòng bi 170x230x32mm

1. Tổng quan sản phẩm

1. Tổng quan sản phẩm
T4DB170 là ổ bi côn xếp lớp đơn, có thể tách rời, tiêu chuẩn ISO hệ mét dòng T4DB, kích thước lắp ghép lõi thống nhất, đường kính lỗ trong d=170mm, đường kính ngoài D=230mm, chiều rộng vòng trong B=30mm, chiều rộng vòng ngoài C=23mm, chiều rộng lắp ráp tổng thể T=32mm, thiết kế tải nặng với lỗ trung bình-lớn, góc tiếp xúc tiêu chuẩn 17,1°. SKF tập...

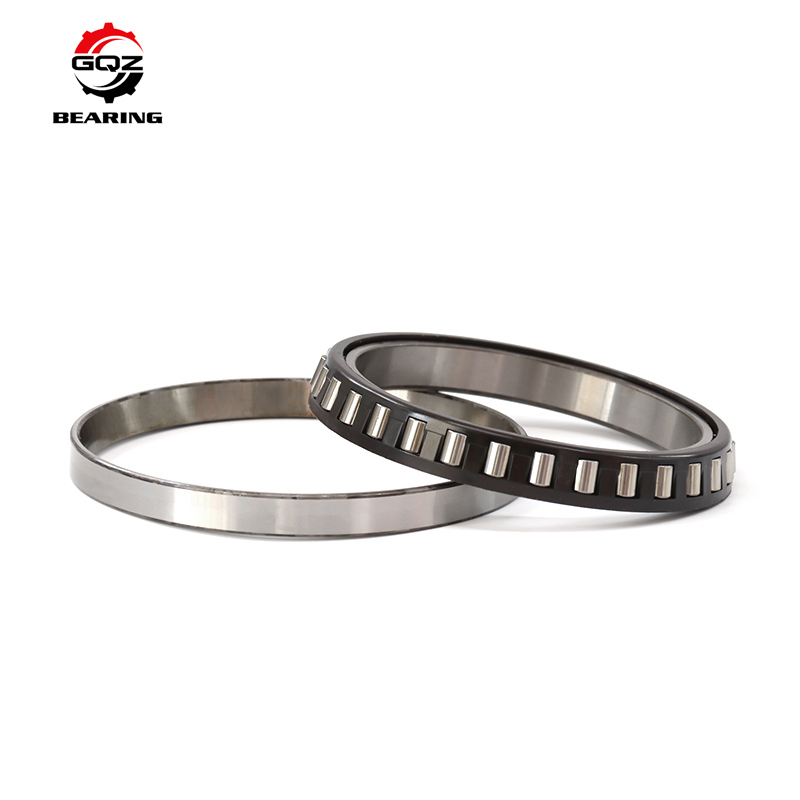

Cấu tạo tách rời hở không có phớt: cụm côn (vòng trong + con lăn côn + lồng dập thép) và vòng ngoài có thể tháo rời hoàn toàn độc lập, thuận tiện cho việc lắp đặt riêng lẻ, điều chỉnh độ ép trước và thay thế bộ phận cho các cụm truyền động lớn tải nặng. Có thể chịu tải trọng hướng tâm kết hợp nặng cộng với tải trọng đẩy dọc một chiều; lắp ghép theo cặp kiểu lưng-tựa/kiểu O cho phép định vị dọc hai chiều và hỗ trợ độ cứng cao, quay ổn định dưới tải trọng va đập nặng luân phiên kéo dài và tải trọng thường xuyên đảo chiều.
Tất cả các vòng bi và các bộ phận lăn đều sử dụng thép vòng bi GCr15 tôi nguyên khối, đường cong tiếp xúc con lăn logarit chính xác siêu hoàn thiện và phân loại con lăn nghiêm ngặt, phân bố ứng suất bên trong đồng đều, khả năng chống mài mòn, chống mỏi và chống va đập vượt trội, mô-men xoắn ma sát thấp và tăng nhiệt độ nhỏ dưới hoạt động tải nặng liên tục. Được ứng dụng rộng rãi cho các bộ giảm tốc công nghiệp nặng, trục truyền động băng tải khai thác mỏ, trục máy xây dựng lớn, các cụm truyền động phụ trợ máy cán luyện kim và các vị trí đỡ vi sai xe tải nặng.

2. Thông số kỹ thuật

Mã hiệu: T4DB170
Kích thước cơ bản: d=170mm, D=230mm, B=30mm, C=23mm, T=32mm
Cấu tạo: Ổ bi côn xếp lớp đơn, có thể tách rời, hở không có phớt, lồng dập thép tiêu chuẩn
Nguyên liệu: Thép vòng bi GCr15
Tùy chọn lồng: Lồng dập thép / lồng đồng nguyên khối cho tải nặng nhiệt độ cao
Khe hở tiêu chuẩn: Khe hở bình thường CN, khe hở mở rộng C3 có thể tùy chỉnh
Bán kính góc lượn tối thiểu r1,r2=r3,r4=3mm
Phạm vi nhiệt độ hoạt động: -30℃ ~ 120℃
Trọng lượng tịnh: 3,45 kg
Kích thước tính toán a=44mm, vai vòng trong d1=197mm
Kích thước giới hạn lắp đặt:
da tối đa=182mm, db tối thiểu=184mm; Da tối thiểu=215mm, Da tối đa=216mm; Db tối thiểu=223mm
Ca tối thiểu=6mm, Cb tối thiểu=9mm; ra tối đa=3mm, rb tối đa=3mm
Hệ số tính toán: e=0,46, hệ số hướng trục Y=1,3, hệ số hướng trục tĩnh Y0=0,72
Tải trọng động hướng tâm cơ bản Cr: 307 kN
Tải trọng tĩnh cơ bản C0r: 440 kN
Tải trọng giới hạn mỏi Cur: 43 kN
Tốc độ tham khảo mỡ bôi trơn: 2000 vòng/phút; Tốc độ giới hạn mỡ bôi trơn: 2600 vòng/phút
Bản vẽ lắp đặt hoàn chỉnh, biểu đồ đặc tính tải và báo cáo thử nghiệm mỏi gia tốc va đập nặng có thể được cung cấp theo yêu cầu của khách hàng.

3. Ưu điểm chính

• Thiết kế bố trí chiều rộng nhỏ gọn T4DB lỗ trung bình-lớn tiêu chuẩn, khả năng chịu tải kết hợp hướng tâm-hướng trục cực cao trong không gian lắp đặt hướng trục hạn chế, phù hợp lý tưởng cho thiết bị truyền động lớn trong khai thác mỏ và luyện kim nặng
• Cấu trúc tách rời hoàn toàn côn & chén độc lập, có thể thay thế riêng lẻ côn trong hoặc chén ngoài bị hỏng mà không cần tháo rời toàn bộ hộp số lớn, giảm đáng kể thời gian ngừng hoạt động bảo trì và chi phí mua phụ tùng
• Đường lăn côn siêu hoàn thiện gương chính xác + đường cong tiếp xúc con lăn tối ưu hóa logarit, phân bố tải trọng đồng đều trên bề mặt tiếp xúc con lăn, giảm hiệu quả tập trung ứng suất mép, trì hoãn bong tróc đường lăn và hỏng hóc do mài mòn con lăn
• Tùy chọn cấu hình lồng kép: lồng dập thép tiết kiệm chi phí cho điều kiện làm việc tải nặng gián đoạn thông thường; lồng đồng nguyên khối chống biến dạng cho các dây chuyền sản xuất khai thác mỏ khắc nghiệt nhiệt độ cao không ngừng nghỉ 24h
• Hỗ trợ dịch vụ tùy chỉnh đầy đủ: khe hở hướng tâm mở rộng C3, cấp chính xác cao P5/P6, đánh dấu laser OEM, đổ đầy mỡ chống oxy hóa nhiệt độ cao đặc biệt, bao bì thương hiệu xuất khẩu trung lập
• Quy trình xử lý nhiệt tôi giảm ứng suất nguyên khối nghiêm ngặt, độ cứng vật liệu đồng đều và độ bền cấu trúc bên trong, kéo dài chu kỳ đại tu tổng thể thiết bị hơn 30% so với ổ bi côn thông thường có độ chính xác thấp
• Thiết kế hở tiêu chuẩn hỗ trợ bôi trơn tuần hoàn bằng dầu, phù hợp với hộp số lớn có hệ thống tuần hoàn dầu bôi trơn dồi dào tích hợp, hoạt động liên tục ổn định lâu dài

4. Ứng dụng

Ổ bi côn tải nặng tách rời hở T4DB170 là phụ tùng hao mòn cốt lõi cho thiết bị quay công nghiệp nặng trung bình-lớn:

• Bộ giảm tốc công nghiệp nặng ngang/dọc lớn, cụm ổ đỡ dẫn động băng tải khai thác mỏ
• Máy đào lớn, máy xúc hạng nặng, cụm ổ đỡ định vị trục dẫn động chính máy lu
• Trục truyền động phụ trợ máy cán luyện kim nhẹ, các bộ phận quay con lăn băng tải nhà máy thép lớn
• Xe tải nặng, xe kỹ thuật, các vị trí ổ đỡ tải nặng vi sai và moay-ơ bánh xe
• Hộp giảm tốc chính phụ trợ năng lượng gió lớn, các bộ phận quay puli nâng cẩu trục cảng nặng
• Ổ bi côn tách rời hệ mét dòng T4DB có lỗ 170mm có thể thay thế trên thị trường phụ tùng
• Giải pháp ổ đỡ tải nặng tiết kiệm chi phí cho OEM thiết bị khai thác mỏ, nhà máy sửa chữa máy móc hạng nặng và cung cấp số lượng lớn truyền động luyện kim.

5. Tại sao chọn GQZ Bearing

• 25 năm kinh nghiệm sản xuất chuyên nghiệp cho ổ bi côn tách rời lỗ lớn dòng T4DB bao gồm T4DB170
• T4DB170 hoàn toàn tương thích về kích thước với ổ bi dòng T4DB tiêu chuẩn quốc tế, kích thước lắp ghép, định mức tải và các chỉ số dung sai lắp ráp nhất quán
• Dịch vụ tùy chỉnh OEM & ODM đầy đủ hỗ trợ lồng đồng, nâng cấp khe hở C3, cấp chính xác cao và đổ đầy chất bôi trơn nhiệt độ cao/thấp đặc biệt
• Kiểm tra nghiêm ngặt trước khi giao hàng: kiểm tra độ cứng nguyên liệu, kiểm tra độ chính xác mài đường lăn côn, thử nghiệm chu kỳ mỏi va đập lặp lại tải nặng, phát hiện độ nhám bề mặt tiếp xúc
• Đội ngũ kỹ sư ổ bi côn chuyên nghiệp cung cấp hướng dẫn kỹ thuật lắp đặt dung sai trục lớn và vỏ nặng trong vòng 24 giờ
• Dây chuyền sản xuất hàng loạt ổn định với giá bán buôn số lượng lớn ưu đãi cho các nhà sản xuất thiết bị khai thác mỏ, máy móc xây dựng hạng nặng và nhà cung cấp truyền động luyện kim dài hạn
• Chúng tôi tập trung vào thiết kế tách rời tải trọng rộng nhỏ gọn, khả năng chịu tải kết hợp hướng tâm-hướng trục cực cao, cấu trúc bảo trì độc lập dễ dàng và hợp tác đôi bên cùng có lợi lâu dài với người mua phụ tùng thiết bị truyền động công nghiệp nặng toàn cầu.

6. Kiểm soát chất lượng

• Kiểm tra thành phần hóa học và độ cứng bề mặt của thép vòng bi GCr15
• Gia công tiện chính xác, tôi ram và siêu hoàn thiện gương cho các đường lăn côn bên trong và bên ngoài
• Xử lý nhiệt tôi giảm ứng suất nguyên khối tiêu chuẩn để loại bỏ ứng suất dư gia công bên trong
• Kiểm tra hiệu suất theo phân loại: thử nghiệm lão hóa tải nặng gia tốc chu kỳ dài T4DB170, thử nghiệm chống mài mòn va đập liên tục, phát hiện tăng nhiệt độ mô-men xoắn ma sát thấp tốc độ cao
• Phân loại con lăn côn, lắp ráp lồng thép/đồng, kiểm tra lại kích thước và ngoại hình đầy đủ trước khi đóng gói dầu chống gỉ và vận chuyển
• Mỗi lô ổ bi T4DB170 đều vượt qua thử nghiệm mỏi quay lặp lại tải nặng lấy mẫu đầy đủ để đảm bảo hoạt động ổn định lâu dài bên trong thiết bị truyền động giảm tốc công nghiệp nặng, luyện kim và khai thác mỏ.

7. Nhận báo giá ngay

Nếu bạn cần ổ bi côn tách rời hở tải nặng T4DB170 cho hộp số lớn, máy móc khai thác mỏ và bảo trì thiết bị xây dựng hạng nặng cũng như lắp ráp OEM, hãy gửi yêu cầu của bạn trực tiếp.
Bạn sẽ nhận được các dịch vụ hỗ trợ chuyên nghiệp hoàn chỉnh sau khi gửi yêu cầu của bạn:

• Phản hồi báo giá chính thức từ nhà máy nhanh chóng trong vòng 24 giờ
• Hướng dẫn kỹ thuật lắp đặt dung sai trục lớn & vỏ nặng một-một từ các kỹ sư ổ bi côn dòng T4DB chuyên nghiệp
• Các đề xuất giải pháp ổ bi tùy chỉnh bao gồm các tùy chọn nâng cấp lồng đồng và khe hở mở rộng C3
• Giá bán buôn số lượng lớn trực tiếp từ nhà máy cạnh tranh cho các đơn đặt hàng phụ tùng lớn
• Gửi số lượng mua hàng yêu cầu và môi trường làm việc tải nặng liên tục & nhiệt độ trung bình-cao của thiết bị để nhận báo giá chính thức chi tiết.

8. Câu hỏi thường gặp

1. Q1: Đặc điểm cấu tạo của ổ bi T4DB170 là gì?
   A1: Nó thuộc loại ổ bi côn tách rời hở hệ mét dòng T4DB, cụm côn và chén ngoài có thể tháo rời riêng biệt, lồng dập thép tiêu chuẩn, không có phớt tích hợp, phù hợp với thiết bị có hệ thống bôi trơn dầu tuần hoàn bên trong.
2. Q2: T4DB170 có thể chịu được những tải trọng nào?
   A2: Nó có thể chịu tải trọng hướng tâm kết hợp siêu nặng cộng với tải trọng đẩy dọc một chiều; định vị dọc hai chiều yêu cầu hai ổ bi lắp ghép lưng-tựa/kiểu O với độ ép trước hợp lý.
3. Q3: T4DB170 chủ yếu được ứng dụng trong những ngành nào?
   A3: Nó được sử dụng rộng rãi trong thiết bị băng tải khai thác mỏ, hộp số lớn công nghiệp nặng, trục dẫn động máy xây dựng lớn và hệ thống truyền động phụ trợ máy cán luyện kim.
