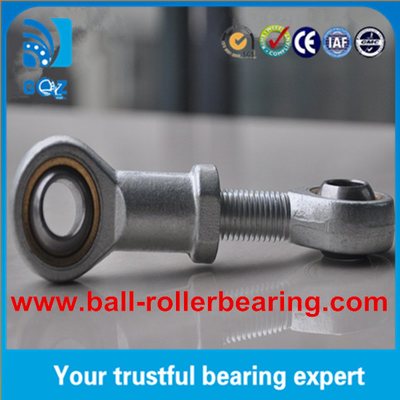

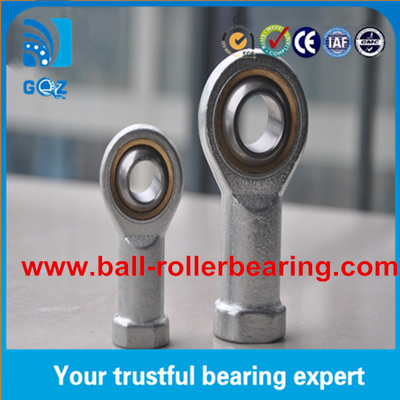

SITK Series M10x1.25 nữ PTFE dây chuyền cuối vòng bi SI10T/K-1Radial vòng bi đường phẳng
Vòng xích khớpđược sử dụng rộng rãi trong kỹ thuật xi lanh thủy lực, máy công cụ rèn, máy móc kỹ thuật, thiết bị tự động hóa, máy giảm va chạm ô tô, ngành công nghiệp máy móc bảo quản nước.
Các đặc điểm thiết kế và ứng dụng:

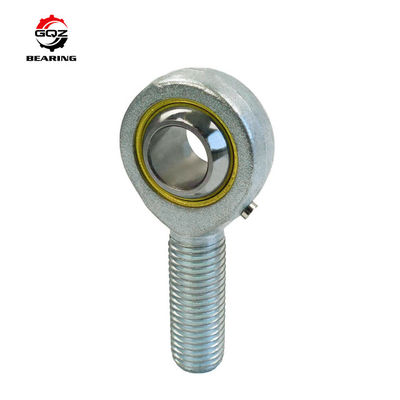

Đầu thanh bằng thép và kẽm kết hợp, với sợi nam và nữ; vòng ngoài bằng đồng, với bề mặt trượt bằng vật liệu tổng hợp PTFE, không cần bảo trì; vòng trong bằng thép cacbon crôm,bề mặt hình cầu với mạ crômNó có đặc điểm của khả năng tải trọng lớn, dễ dàng lắp đặt và tháo dỡ và cơ chế đơn giản hóa.
| Ưu điểm của vòng bi cuối thanh |
|
1, khả năng chống ăn mòn tuyệt vời
|
| Ứng dụng vòng bi cuối thanh |
|
Mục đích chính: hơi nước Xe: phía sau, truyền tải, các bộ phận thiết bị điện, điện: động cơ chung,
Các thiết bị gia dụng khác: Thiết bị đo, động cơ đốt cháy, máy móc xây dựng, phương tiện đường sắt
Máy móc vật liệu, Máy nông nghiệp, Máy công nghiệp. |
| Mô hình | d | D3 | d2 | d5 | S | B | L5 | C1 | h1 | L3 | d4 | L4 | a° | Trọng lượng tối đa | Trọng lượng ((kg) | mô hình cũ |
| PHSA5 | 5 | M5×0.8 | 18 | 12.5 | 10 | 8 | 4 | 6 | 27 | 10 | 9 | 36 | 13 | SI5T/K | ||
| PHSA6 | 6 | M6 × 1 | 20 | 13 | 11 | 9 | 5 | 6.75 | 30 | 12 | 10 | 45 | 13 | 7.2 | 0.027 | SI6T/K |
| PHSA8 | 8 | M8×1.25 | 24 | 16 | 14 | 12 | 5 | 9 | 36 | 16 | 12.5 | 48 | 13 | 11.6 | 0.046 | SI8T/K |
| PHSA10 | 10 | M10×1.5 | 28 | 19 | 17 | 14 | 6.5 | 10.5 | 43 | 20 | 15 | 57 | 13 | 14.5 | 0.076 | SI10T/K |
| PHSA12 | 12 | M12×1.75 | 32 | 22 | 19 | 16 | 6.5 | 12 | 50 | 22 | 17.5 | 66 | 13 | 17 | 0.115 | SI12T/K |
| PHSA14 | 14 | M14 × 2 | 36 | 25 | 22 | 19 | 8 | 13.5 | 57 | 25 | 20 | 75 | 13 | 24 | 0.17 | SI14T/K |
| PHSA16 | 16 | M16 × 2 | 40 | 27 | 22 | 21 | 8 | 15 | 64 | 28 | 22 | 84 | 13 | 28.5 | 0.23 | SI16T/K |
| PHSA18 | 18 | M18×1.5 | 46 | 31 | 27 | 23 | 10 | 16.5 | 71 | 32 | 25 | 94 | 13 | 35 | 0.32 | SI18T/K |
| PHSA20 | 20 | M20×1.5 | 50 | 34 | 30 | 25 | 10 | 18 | 77 | 33 | 27.5 | 102 | 13 | 40 | 0.42 | SI20T/K |
| PHSA22 | 22 | M22×1.5 | 54 | 37 | 32 | 28 | 12 | 20 | 84 | 37 | 30 | 111 | 13 | 52 | 0.54 | SI22T/K |
| PHSA25 | 25 | M24×2 | 60 | 42 | 30 | 31 | 12 | 22 | 94 | 42 | 33.5 | 124 | 13 | 60 | 0.75 | SI25T/K |
| PHSA28 | 28 | M27 × 2 | 66 | 46 | 41 | 35 | 14 | 26 | 103 | 41 | 37 | 136 | 13 | SI28T/K | ||
| PHSA30 | 30 | M30 × 2 | 70 | 50 | 41 | 37 | 15 | 25 | 110 | 51 | 40 | 145 | 13 | 81 | 1.3 | SI30T/K |
