Đường kính trục 20mm Aluminum Alloy Linear Block SBR20UU Đơn vị trượt chuyển động tuyến tính
1. Chi tiết:
SBR/TBR Đường sắt hướng dẫn tuyến đường hình trụ Các bộ phận này được cung cấp như một đơn vị hoặc như các thành phần tương ứng.
Đường sắt hỗ trợ (SBS/TBS)
Đường sắt hỗ trợ cung cấp độ cứng và cứng tối đa cho trục trong suốt toàn bộ đường xoay và đảm bảo hiệu suất của đơn vị.
Trường hợp (SBR/TBR)
Hiệu quả cho tải trọng cao hoặc ứng dụng đột quỵ dài với độ cứng tối đa và chuyển động xuất sắc kết hợp với Open loại Linear Bushing.có thể áp dụng tải trước trên loạt SBR / TBR / SMD để có hiệu suất chính xác cao.
Đơn vị hỗ trợ đường sắt (SBR-S/TBR-S)
Loại SBR-S và TBR-S là các đơn vị hướng dẫn tối ưu cho hệ thống trượt miễn phí độ chính xác cao và lệch hướng với chuyển động trơn tru và độ cứng tối đa, và ít chi phí và thời gian hơn.
2Tính năng:
(1) Chất lượng tốt
(2) Giá cạnh tranh
(3) Giao hàng nhanh
(4) Bảo đảm chất lượng lâu dài

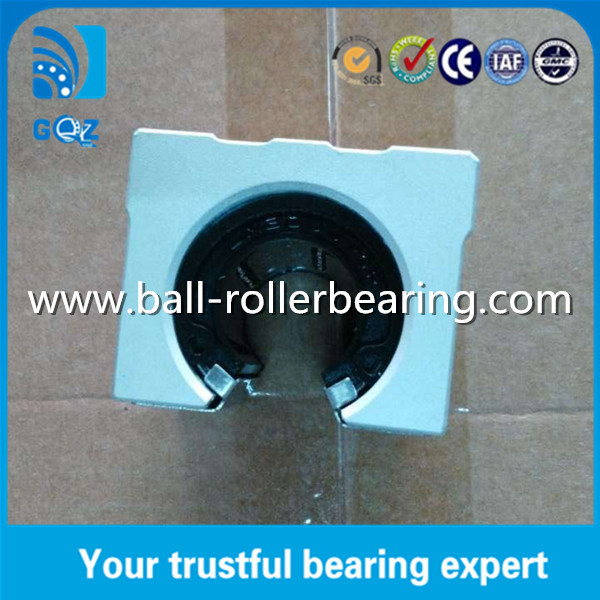

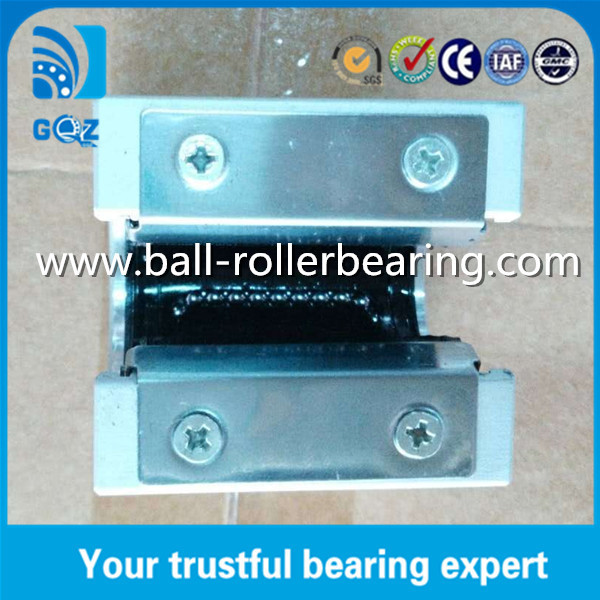

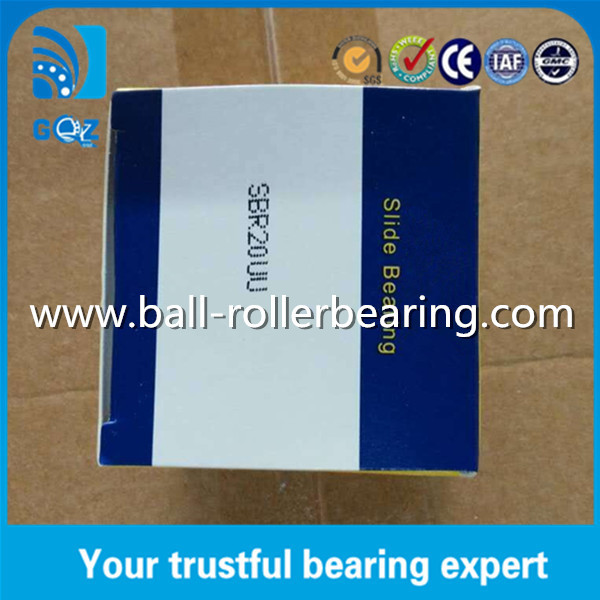

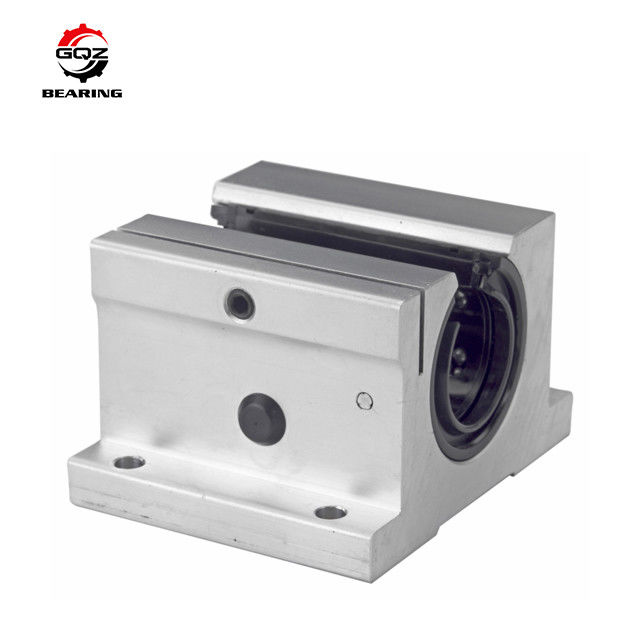

3. Xếp ảnh:
4Chúng tôi cũng cung cấp các vòng bi SBR sau:
| Mô hình | Kích thước ((mm) | Cây bụi trượt | |||||||||||
| h | E | W | L | F | H1 | θ | B | C | S | L1 | T | Không, không. | |
| SBR10UU | 15 | 18 | 36 | 32 | 24 | 6 | 80° | 25 | 20 | M5 | 10 | 7 | LM10UUOP |
| SBR13UU | 17 | 20 | 40 | 39 | 27.6 | 8.5 | 80° | 28 | 28 | M5 | 10 | 8 | LM13UUOP |
| SBR16UU | 20 | 22.5 | 45 | 45 | 33 | 10 | 80° | 32 | 30 | M5 | 12 | 9 | LM16UUOP |
| SBR20UU | 23 | 24 | 48 | 50 | 39 | 10 | 60° | 35 | 35 | M6 | 12 | 11 | LM20UUOP |
| SBR25UU | 27 | 30 | 60 | 65 | 47 | 11.5 | 50° | 40 | 40 | M6 | 12 | 14 | LM25UUOP |
| SBR30UU | 33 | 35 | 70 | 70 | 56 | 14 | 50° | 50 | 50 | M8 | 18 | 15 | LM30UUOP |
| SBR35UU | 37 | 40 | 80 | 80 | 63 | 16 | 50° | 55 | 55 | M8 | 18 | 18 | LM35UUOP |
| SBR40UU | 42 | 45 | 90 | 90 | 72 | 19 | 50° | 65 | 65 | M10 | 20 | 20 | LM40UUOP |
| SBR50UU | 53 | 60 | 120 | 110 | 92 | 23 | 50° | 94 | 80 | M10 | 20 | 25 | LM50UUOP |
| SBR16LUU | 20 | 22.5 | 45 | 85 | 33 | 10 | 80° | 32 | 60 | M5 | 12 | 9 | LM16LUUOP |
| SBR20LUU | 23 | 24 | 48 | 96 | 39 | 10 | 60° | 35 | 70 | M6 | 12 | 11 | LM20LUUOP |
| SBR25LUU | 27 | 30 | 60 | 130 | 47 | 11.5 | 50° | 40 | 100 | M6 | 12 | 14 | LM25LUUOP |
| SBR30LUU | 33 | 35 | 70 | 140 | 56 | 14 | 50° | 50 | 110 | M8 | 18 | 15 | LM30LUUOP |
| SBR40LUU | 42 | 45 | 90 | 175 | 72 | 19 | 50° | 65 | 180 | M10 | 20 | 20 | LM40LUUOP |
Nếu bạn có bất kỳ thắc mắc nào, xin vui lòng liên hệ với chúng tôi!
