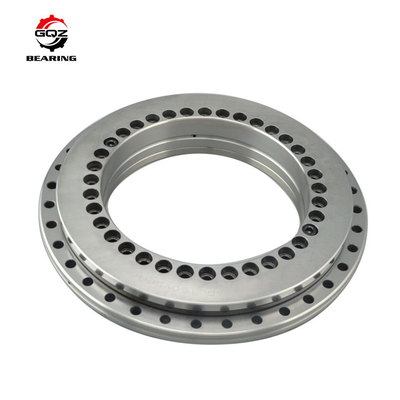

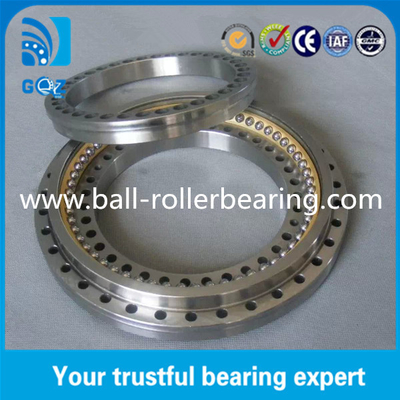

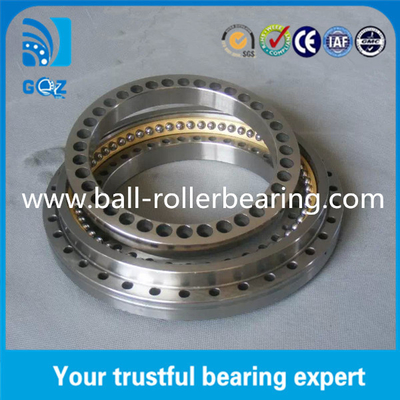

góc tiếp xúc 60 ° INA vòng quay bàn đệm ZKLDF100 trục góc tiếp xúc quả bóng đệm
1. Chi tiết:
• Các vòng bi bàn xoay ZKLDF bao gồm một máy giặt đẩy / vòng tròn, một máy giặt đẩy / tròn tròn, một máy giặt đẩy,hai tập hợp cuộn kim và lồng trục trục và một nhóm cuộn hình trụ tâm. Nhà máy giặt và giặt trục có khoảng cách bằng nhau cọc lắp.
• Các vòng bi có tải trọng trục và tâm cao, độ cứng nghiêng cao và độ chính xác cao.
• Ứng dụng: chủ yếu được sử dụng trên máy công cụ, máy chính xác cao của bàn quay hoặc bộ phận, và chuck, dụng cụ đo lường và thiết bị thử nghiệm và bàn quay.
• Độ kính bên ngoài: từ 100 mm đến 460 mm.
2Tính năng:
(1) góc tiếp xúc 60°
(2) vòng ngoài và vòng trong phù hợp để gắn kẹp
(3) vòng bên trong tách với khoảng trống xác định để phù hợp với tải trước
(4) tốc độ giới hạn cao
(5) bôi trơn bằng dầu hoặc mỡ
3. Lái hình:
4Chúng tôi cũng cung cấp vòng bi vòng quay sau:
| Loại vòng bi | Kích thước ranh giới (mm) | Răng bánh răng | ||||||||||||
| Không gia tăng | Chiếc thiết bị bên ngoài | Bộ phận nội bộ | D | d | H | D1 | d1 | d | n | n1 | H1 | h | b | m |
| 010.20.250 | 011.20.250 | 330 | 170 | 60 | 298 | 202 | 16 | 18 | 2 | 50 | 10 | 40 | 4 | |
| 010.20.280 | 011.20.280 | 360 | 200 | 60 | 328 | 232 | 16 | 18 | 2 | 50 | 10 | 40 | 4 | |
| 010.25.315 | 011.25.315 | 013.25.315 | 408 | 222 | 70 | 372 | 258 | 18 | 20 | 2 | 60 | 10 | 50 | 5 |
| 010.25.355 | 011.25.355 | 013.25.355 | 448 | 262 | 70 | 412 | 298 | 18 | 20 | 2 | 60 | 10 | 50 | 5 |
| 010.25.400 | 011.25.400 | 013.25.400 | 493 | 307 | 70 | 457 | 343 | 18 | 24 | 2 | 60 | 10 | 50 | 6 |
| 010.25.450 | 011.25.450 | 013.25.450 | 543 | 357 | 70 | 507 | 393 | 18 | 24 | 2 | 60 | 10 | 50 | 6 |
| 010.30.500 | 011.30.500 | 013.30.500 | 602 | 398 | 80 | 566 | 434 | 18 | 20 | 4 | 70 | 10 | 60 | 5 |
| 012.30.500 | 014.30.500 | 602 | 398 | 80 | 566 | 434 | 18 | 20 | 4 | 70 | 10 | 60 | 6 | |
| 010.30.560 | 011.30.560 | 013.30.560 | 662 | 458 | 80 | 626 | 494 | 18 | 20 | 4 | 70 | 10 | 60 | 5 |
| 012.30.560 | 014.30.560 | 662 | 458 | 80 | 626 | 494 | 18 | 20 | 4 | 70 | 10 | 60 | 6 | |
| 010.30.630 | 011.30.630 | 013.30.630 | 732 | 528 | 80 | 696 | 564 | 18 | 24 | 4 | 70 | 10 | 60 | 6 |
| 012.30.630 | 014.30.630 | 732 | 528 | 80 | 696 | 564 | 18 | 24 | 4 | 70 | 10 | 60 | 8 | |
| 010.30.710 | 011.30.710 | 013.30.710 | 812 | 608 | 80 | 776 | 644 | 18 | 24 | 4 | 70 | 10 | 60 | 6 |
| 012.30.710 | 014.30.710 | 812 | 608 | 80 | 776 | 64 | 18 | 24 | 4 | 70 | 10 | 60 | 8 | |
| 010.40.800 | 011.40.800 | 013.40.800 | 922 | 678 | 100 | 878 | 722 | 22 | 30 | 6 | 90 | 10 | 80 | 8 |
| 012.40.800 | 014.40.800 | 922 | 678 | 100 | 878 | 722 | 22 | 30 | 6 | 90 | 10 | 80 | 10 | |
| 010.40.900 | 011.40.900 | 013.40.900 | 1022 | 778 | 100 | 978 | 822 | 22 | 30 | 6 | 90 | 10 | 80 | 8 |
| 012.40.900 | 014.40.900 | 1022 | 778 | 100 | 978 | 822 | 22 | 30 | 6 | 90 | 10 | 80 | 10 | |
| 010.40.1000 | 011.40.1000 | 013.40.1000 | 1122 | 878 | 100 | 1078 | 922 | 22 | 36 | 6 | 90 | 10 | 80 | 10 |
| 012.40.1000 | 014.40.1000 | 1122 | 878 | 100 | 1078 | 922 | 22 | 36 | 6 | 90 | 10 | 80 | 12 | |
| 010.40.1120 | 011.40.1120 | 013.40.1120 | 1242 | 998 | 100 | 1198 | 1042 | 22 | 36 | 6 | 90 | 10 | 80 | 10 |
| 012.40.1120 | 014.40.1120 | 1242 | 998 | 100 | 1198 | 1042 | 22 | 36 | 6 | 90 | 10 | 80 | 12 | |
| 010.45.1250 | 011.45.1250 | 013.45.1250 | 1390 | 1110 | 110 | 1337 | 1163 | 26 | 40 | 5 | 100 | 10 | 90 | 12 |
| 012.45.1250 | 014.45.1250 | 1390 | 1110 | 110 | 1337 | 1163 | 26 | 40 | 5 | 100 | 10 | 90 | 14 | |
| 010.45.1400 | 011.45.1400 | 013.45.1400 | 1540 | 1260 | 110 | 1487 | 1313 | 26 | 40 | 5 | 100 | 10 | 90 | 12 |
| 012.45.1400 | 014.45.1400 | 1540 | 1260 | 110 | 1487 | 1313 | 26 | 40 | 5 | 100 | 10 | 90 | 14 | |
| 010.45.1600 | 011.45.1600 | 013.45.1600 | 1740 | 1460 | 110 | 1687 | 1513 | 26 | 45 | 5 | 100 | 10 | 90 | 14 |
| 012.45.1600 | 014.45.1600 | 1740 | 1460 | 110 | 1687 | 1513 | 26 | 45 | 5 | 100 | 10 | 90 | 16 | |
Thông tin công ty:
Câu hỏi thường gặp
Làm thế nào để có thể bôi trơn vòng bi?
Lối xích có thể được bôi trơn thông qua một hệ thống bôi trơn tập trung hoặc bằng tay.Một số vòng bi cũng có thể được bôi trơn bằng dầu, đặc biệt là trong các ứng dụng tốc độ cao hoặc nhiệt độ cao.
Các phương pháp bảo trì nào nên được tuân thủ cho vòng bi lăn?
Bảo trì thường xuyên của vòng bi trượt nên bao gồm:
•Luyến trong khoảng thời gian được quy định
• Kiểm tra sự hao mòn, ăn mòn hoặc hư hỏng
• Kiểm tra hoạt động và sắp xếp đúng
• Kiểm tra tiếng ồn hoặc rung động bất thường
• Đảm bảo các con dấu còn nguyên vẹn và hiệu quả
Làm thế nào để chẩn đoán vấn đề với vòng bi?
Các vấn đề phổ biến với vòng bi trượt có thể bao gồm hao mòn, sai đường và ô nhiễm.
• Kiểm tra trực quan thiệt hại vật lý
•Nghe tiếng ồn bất thường trong khi vận hành
• Kiểm tra việc chơi hay di chuyển quá nhiều
• Kiểm tra nhiệt độ để tìm dấu hiệu quá nóng
