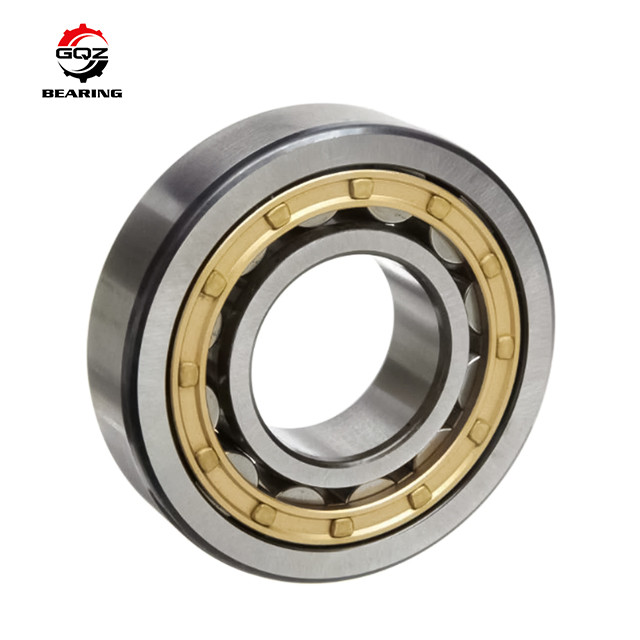

1.Vòng xích có hình trụ Thông số kỹ thuật :
| Loại vòng bi | Vòng xích có hình trụ |

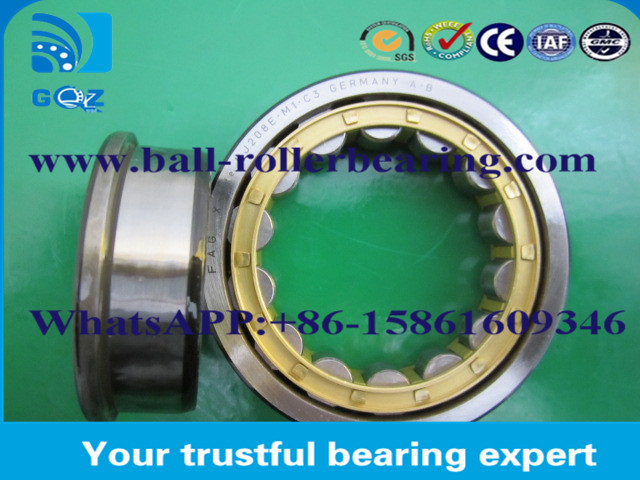

| Mô hình vòng bi | NJ208E.M1.C3 |
| Thương hiệu | FAG / NSK / GQZ / AAA |
| Kích thước (mm) | 40*80*18 |
| Trọng lượng (kg) | 0.394 KG |
| Sở hữu | Đủ rồi. |
| Lôi trơn | Dầu |
| Ứng dụng | Ô tô, Rolling Mill, khai thác mỏ, kim loại |
2.Vòng xích có hình trụ:
Chúng tôi có thể cung cấp nhiều loại vòng bi cuộn hình trụ.
Dòng đơn: N, NU, NJ, NF, NUP, NCF và NJG
Hàng đôi: NNU, NN, NNC, NNCF và NNCL.
Bốn hàng:Dòng SL
3.Tính năng của vòng bi cuộn hình trụ:
1) Giao hàng nhanh
2) Thép Chrome và Thép Carbon
3) Độ cứng: HRC60-HRC65

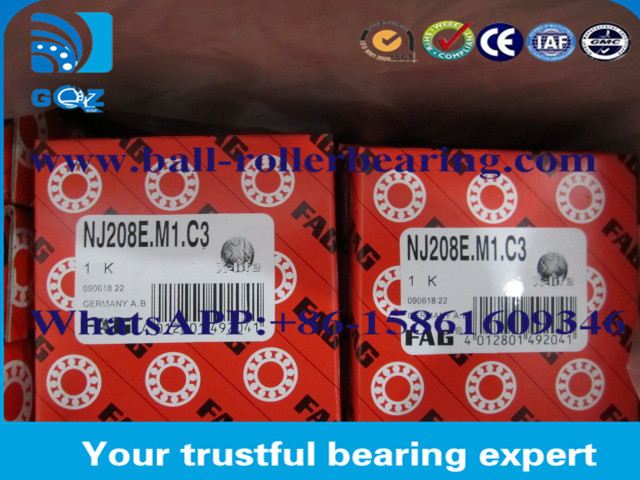

4) Bao bì đơn với giấy nhựa và hộp
Ưu điểm cạnh tranh:
1Nhà sản xuất vòng bi
2. ISO 9000/9001/9004/19011: 2000
3. Sản xuất theo nhu cầu của khách hàng
4Tốc độ cao, tiếng ồn thấp
5. Xây đệm thép
6Giá cả cạnh tranh nhất.
5.Ứng dụng:
Lối xích có thể được sử dụng cho: lò sưởi, máy đặc biệt, máy vận chuyển, máy trộn, máy khoan đá, máy bơm chống ăn mòn, máy hàn, thiết bị giám sát,Thiết bị chế biến vật liệu xây dựng gốm, thiết bị phụ kiện đóng gói, phụ tùng máy may, máy công cụ, máy lâm nghiệp, thiết bị phản ứng, máy ép nóng, máy làm lạnh vít, máy in, ô tô vv.
Chúng ta cũng có đủ vòng bi sau:
| ISO | GB | D,mm | D,mm | B,mm | kg/phần |
| N1005 | 2105 | 25 | 47 | 12 | 0.084 |
| N1005M | 2105H | 25 | 47 | 12 | 0.105 |
| N1006 | 2106 | 30 | 55 | 13 | 0.121 |
| N1006M | 2106H | 30 | 55 | 13 | 0.136 |
| N1007 | 2107 | 35 | 61 | 14 | 0.182 |
| N1007M | 2107H | 35 | 61 | 14 | 0.182 |
| N1008 | 2108 | 40 | 68 | 15 | 0.22 |
| N1008M | 2108H | 40 | 68 | 15 | 0.22 |
| N1009 | 2109 | 45 | 75 | 16 | 0.24 |
| N1009M | 2109H | 45 | 75 | 16 | 0.24 |
| N1010 | 2110 | 50 | 80 | 16 | 0.268 |
| N1010M | 2110H | 50 | 80 | 16 | 0.27 |
| N1011 | 2111 | 55 | 90 | 18 | 0.39 |
| N1011M | 2111H | 55 | 90 | 18 | 0.4 |
| N1012 | 2112 | 60 | 95 | 18 | 0.416 |
| N1012M | 2112H | 60 | 95 | 18 | 0.432 |
| N1013 | 2113 | 65 | 100 | 18 | 0.508 |
| N1013M | 2113H | 65 | 100 | 18 | 0.51 |
| N1014 | 2114 | 70 | 110 | 20 | 0.62 |
| N1014M | 2114H | 70 | 110 | 20 | 0.63 |
| N1015 | 2115 | 75 | 115 | 20 | 0.636 |
| N1015M | 2115H | 75 | 115 | 20 | 0.64 |
| N1016 | 2116 | 80 | 125 | 22 | 0.994 |
| N1016M | 2116H | 80 | 125 | 22 | 1 |
| N1017 | 2117 | 85 | 130 | 22 | 1.18 |
| N1017M | 2117H | 85 | 130 | 22 | 1.2 |
| N1018 | 2118 | 90 | 140 | 24 | 1.36 |
| N1018M | 2118H | 90 | 140 | 24 | 1.4 |
| N1019 | 2119 | 95 | 145 | 24 | 1.4 |
| N1019M | 2119H | 95 | 145 | 24 | |
| N1020 | 2120 | 100 | 150 | 24 | 1.75 |
| N1020M | 2120H | 100 | 150 | 24 | 1.8 |
| N1021 | 2121 | 105 | 160 | 26 | 1.9 |
| N1021M | 2121H | 105 | 160 | 26 | 2 |
| N1022 | 2122 | 110 | 170 | 28 | 2.3 |
| N1022M | 2122H | 110 | 170 | 28 | 2.4 |
| N1024 | 2124 | 120 | 180 | 28 | 2.52 |
| N1024M | 2124H | 120 | 180 | 28 | 2.6 |
| N1026 | 2126 | 130 | 200 | 33 | 3.7 |
| N1026M | 2126H | 130 | 200 | 33 | 3.8 |
| N1028 | 2128 | 140 | 210 | 33 | 4 |
| N1028M | 2128H | 140 | 210 | 33 | 4.2 |
| N1030 | 2130 | 150 | 225 | 35 | 4.8 |
| N1030M | 2130H | 150 | 225 | 35 | 5 |
| N1032 | 2132 | 160 | 240 | 38 | 6 |
| N1032M | 2132H | 160 | 240 | 38 | 6.3 |
| N1034 | 2134 | 170 | 260 | 42 | 7.9 |
| N1034M | 2134H | 170 | 260 | 42 | 8.3 |
| N1036 | 2136 | 180 | 280 | 46 | 10.1 |
| N1036M | 2136H | 180 | 280 | 46 | 10.4 |
| N1038 | 2138 | 190 | 290 | 46 | 10.9 |
| N1038M | 2138H | 190 | 290 | 46 | 11.3 |
| N1040 | 2140 | 200 | 310 | 51 | 14.1 |
| N1040M | 2140H | 200 | 310 | 51 | 14.5 |
| N1044 | 2144 | 220 | 340 | 56 | 18.5 |
| N1044M | 2144H | 200 | 340 | 56 | 19 |
| N1048 | 2148 | 240 | 360 | 56 | 19 |
| N1048M | 2148H | 240 | 360 | 56 | 20 |
| N1052 | 2152 | 260 | 400 | 65 | 29.2 |
| N1052M | 2152H | 260 | 400 | 65 | 30.8 |
| N1056 | 2156 | 280 | 420 | 65 | 32.5 |
| N1056M | 2156H | 280 | 420 | 65 | 33 |
| N1060 | 2160 | 300 | 460 | 74 | 44.1 |
| N1060M | 2160H | 300 | 460 | 74 | 45 |
| N1064 | 2164 | 320 | 480 | 74 | 48.4 |
| N1064M | 2164H | 320 | 480 | 74 | 48.4 |
| N1068 | 2168 | 340 | 520 | 82 | 64.8 |
| N1068M | 2168H | 340 | 520 | 82 | 64.8 |
| N1072 | 2172 | 360 | 540 | 82 | 67.7 |
| N1072M | 2172H | 360 | 540 | 82 | 67.7 |
| N1076M | 2176H | 380 | 560 | 82 | 69 |
| N1080 | 400 | 600 | 90 | ||
| N1080M | 2180H | 400 | 600 | 90 | 88.8 |
| N1084 | 420 | 620 | 90 | ||
| N1088 | 440 | 650 | 94 | ||
| N1092 | 460 | 680 | 100 | ||
| N1096 | 480 | 700 | 100 |
Câu hỏi thường gặp
Vòng xích hình trụ là gì?
Vòng lăn hình trụ là một loại vỏ lăn được đặc trưng bởi các con lăn hình trụ như các yếu tố lăn.Nó được thiết kế để chứa các tải trọng tâm tuyến nặng và cũng có thể chịu một số tải trọng trục (tùy thuộc vào thiết kế cụ thể)Các vòng bi này phù hợp cho các ứng dụng tốc độ cao đòi hỏi hoạt động chính xác, chẳng hạn như trục máy công cụ, động cơ điện, hộp số, vv.
Các loại chính của vòng bi cuộn hình trụ là gì?
Có một số loại chính:
•Đường xích cuộn trụ đơn: Hình dạng cơ bản, bao gồm một vòng bên ngoài, vòng bên trong và một hàng cuộn trụ.
•Đối với vòng bi cuộn hình trụ hai hàng: Bao gồm hai hàng cuộn hình trụ được sắp xếp đối diện nhau, cung cấp khả năng tải cao hơn.
•Lối xích cuộn hình trụ bốn hàng: Được thiết kế cho các ứng dụng sử dụng nặng với khả năng chịu tải và độ cứng thậm chí lớn hơn.
•Hoàn chỉnh: Gói không có lồng giữa các cuộn, tăng khả năng tải nhưng với chi phí tốc độ thấp hơn.•Dòng như NU, NJ, NUP, NF,được phân loại dựa trên sự hiện diện hoặc không có vai trên vòng và các thiết kế khác nhau.
Làm thế nào bạn chọn kích thước phù hợp cho một vòng bi cuộn hình trụ?
Chọn kích thước vòng bi phù hợp bao gồm xem xét các yếu tố như:
Khả năng tải: Dựa trên tải trọng tâm và trục thực tế trong hoạt động.
•Yêu cầu về tốc độ: Các ứng dụng tốc độ cao đòi hỏi phải xem xét giới hạn tốc độ và mở rộng nhiệt.
•Không gian lắp đặt: Đảm bảo vòng bi được chọn phù hợp với khung thiết kế của thiết bị.
•Môi trường hoạt động: Các yếu tố như nhiệt độ, độ ẩm và mức độ ô nhiễm có thể ảnh hưởng đến việc lựa chọn vật liệu và nhu cầu niêm phong.
