71800AC Độ chính xác cao Xích chính 10x19x5 mm Xích chính 71800AC.T.P4A
Hình vẽ:
Phần của thông số kỹ thuật vòng bi:
| kích thước | mục 1 | Điểm 2 | ||
| d | D | B | ||
| 8 | 22 | 7 | 708C.T.P4A | B708C.T.P4S |
| 8 | 22 | 7 | 708AC.T.P4A | B708E.T.P4S |
| 9 | 24 | 7 | 709C.T.P4A | B709C.T.P4S |
| 9 | 24 | 7 | 709AC.T.P4A | B709E.T.P4S |
| 10 | 19 | 5 | 71800C.T.P4A | B71800C.T.P4S |
| 10 | 19 | 5 | 71800AC.T.P4A | B71800E.T.P4S |
| 10 | 22 | 6 | 71900C.T.P4A | B71900C.T.P4S |
| 10 | 22 | 6 | 71900AC.T.P4A | B71900E.T.P4S |
| 10 | 26 | 8 | 7000C.T.P4A | B7000C.T.P4S |
| 10 | 26 | 8 | 7000AC.T.P4A | B7000E.T.P4S |
| 10 | 30 | 9 | 7200C.T.P4A | B7200C.T.P4S |
| 10 | 30 | 9 | 7200AC.T.P4A | B7200E.T.P4S |
| 12 | 21 | 5 | 71801C.T.P4A | B71801C.T.P4S |
| 12 | 21 | 5 | 71801AC.T.P4A | B71801E.T.P4S |
| 12 | 24 | 6 | 71901C.T.P4A | B71901C.T.P4S |
| 12 | 24 | 6 | 71901AC.T.P4A | B71901E.T.P4S |
| 12 | 28 | 8 | 7001C.T.P4A | B7001C.T.P4S |
| 12 | 28 | 8 | 7001AC.T.P4A | B7001E.T.P4S |
| 12 | 32 | 10 | 7201C.T.P4A | B7201C.T.P4S |
| 12 | 32 | 10 | 7201AC.T.P4A | B7201E.T.P4S |
| 15 | 24 | 5 | 71802C.T.P4A | B71802C.T.P4S |
| 15 | 24 | 5 | 71802AC.T.P4A | B71802E.T.P4S |
| 15 | 28 | 7 | 71902C.T.P4A | B71902C.T.P4S |
| 15 | 28 | 7 | 71902AC.T.P4A | B71902E.T.P4S |
| 15 | 32 | 9 | 7002C.T.P4A | B7002C.T.P4S |
| 15 | 32 | 9 | 7002AC.T.P4A | B7002E.T.P4S |
| 15 | 35 | 11 | 7202C.T.P4A | B7202C.T.P4S |
| 15 | 35 | 11 | 7202AC.T.P4A | B7202E.T.P4S |
| 17 | 26 | 5 | 71803C.T.P4A | B71803C.T.P4S |
| 17 | 26 | 5 | 71803AC.T.P4A | B71803E.T.P4S |
| 17 | 30 | 7 | 71903C.T.P4A | B71903C.T.P4S |
| 17 | 30 | 7 | 71903AC.T.P4A | B71903E.T.P4S |
| 17 | 35 | 10 | 7003C.T.P4A | B7003C.T.P4S |
| 17 | 35 | 10 | 7003AC.T.P4A | B7003E.T.P4S |
| 17 | 40 | 12 | 7203C.T.P4A | B7203C.T.P4S |
| 17 | 40 | 12 | 7203AC.T.P4A | B7203E.T.P4S |
| 20 | 32 | 7 | 71804C.T.P4A | B71804C.T.P4S |
| 20 | 32 | 7 | 71804AC.T.P4A | B71804E.T.P4S |
| 20 | 37 | 9 | 71904C.T.P4A | B71904C.T.P4S |
| 20 | 37 | 9 | 71904AC.T.P4A | B71904E.T.P4S |
| 20 | 42 | 12 | 7004C.T.P4A | B7004C.T.P4S |
| 20 | 42 | 12 | 7004AC.T.P4A | B7004E.T.P4S |
| 20 | 47 | 14 | 7204C.T.P4A | B7204C.T.P4S |
| 20 | 47 | 14 | 7204AC.T.P4A | B7204E.T.P4S |
| 25 | 37 | 7 | 71805C.T.P4A | B71805C.T.P4S |
| 25 | 37 | 7 | 71805AC.T.P4A | B71805E.T.P4S |
| 25 | 42 | 9 | 71905C.T.P4A | B71905C.T.P4S |
| 25 | 42 | 9 | 71905AC.T.P4A | B71905E.T.P4S |
Lối đệm bóng tiếp xúc góc:
Lối xích bóng góc đặc biệt phù hợp với việc mang tải tích hợp (axial và radial). Đôi khi chúng cũng có thể mang tải trọng trục thuần túy và hoạt động ở tốc độ cao hơn.lực phụ kiện trục sẽ được tạo ra mà phải được chống lạiVì vậy, các vòng bi thường được điều chỉnh chống lại một vòng bi thứ hai.
Ưu điểm:
Thép cực sạch để kéo dài tuổi thọ của vòng bi tới 80%
Công nghệ cao cấp
Hoạt động yên tĩnh và trơn tru ngay cả ở tốc độ cao
Đường đua siêu hoàn thiện
Cung cấp sản phẩm ở góc 15,25 và 40 độ
Có sẵn trong sắp xếp của Polyamide, thép và đồng lồng tập hợp
Ứng dụng:
Ứng dụng: Xích bóng liên lạc góc được sử dụng rộng rãi trong ô tô, máy nén, xây dựng, động cơ điện, ngành công nghiệp thực phẩm, thiết bị gia dụng, v.v. Là một yếu tố cán, nó xoay thế giới.

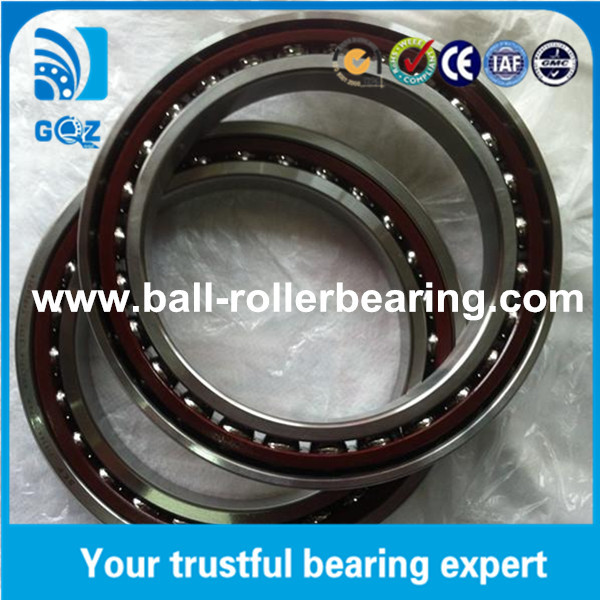

Hình ảnh:
