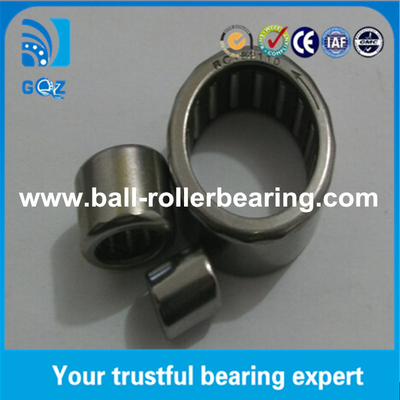

RC loại vòng bi vòng bi kim một chiều RC101410 vòng bi vòng bi kim dưới cùng 5/8 x 7/8 x 5/8 inch
Về vòng bi khóa một chiều RC101410 vòng bi cuộn kim một chiều:
Vòng ly lăn kim một chiều Các vòng bi được thiết kế để truyền mô-men xoắn giữa trục và nhà ở theo một hướng và cho phép chuyển động tự do theo hướng ngược lại.Đặt đúng được thực hiện dễ dàng với một máy in đơn giản phù hợp trong nhàCác vòng bi không có vòng bi được chỉ bằng hậu tố: HF/FC/RC.Đường dẫn đơn phương Các vòng bi với các tập hợp vòng bi được chỉ bằng hậu tố: HFL/FCB/RCB.
Ống khoan khóa một chiều RC101410 Ống khoan cuộn kim một chiều dòng mẫu:
Vòng xích kim và vòng bi loại lồng sử dụng một yếu tố cuộn kiểu cuộn tuy nhiên, chúng không bao gồm các đường đua bên trong và bên ngoài để tối đa hóa không gian được phân bổ.Xích cuộn kim và vòng bi loại lồng có diện tích bề mặt lớn hơn tiếp xúc với bề mặt bên ngoài của vòng bi so với vòng bi hình bóng truyền thốngThông thường, vòng bi cuộn kim bao gồm lồng kim, định hướng và chứa các cuộn kim, và các cuộn kim.Vòng xích kim và vòng bi loại lồng chủ yếu được sử dụng trong các thành phần của động cơ.
| Mô hình | Trọng lượng /g | Kích thước / mm | |||
| Fw | D | C | Động lực | ||
| RC02 | 2 | 3.175 | 7.15 | 6.35 | 1.9 |

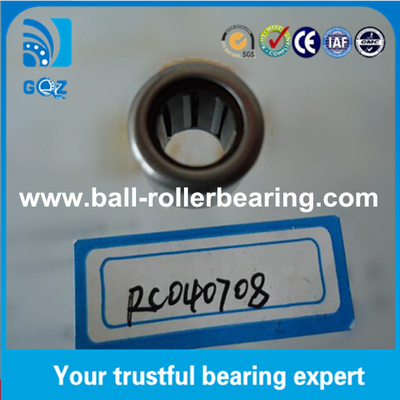

| RC040708 | 3.5 | 6.35 | 11.112 | 12.7 | 1.9 |
| RC040708-FS | 3.5 | 6.35 | 11.112 | 12.7 | 1.9 |
| RC061008 | 4.7 | 9.525 | 15.875 | 12.7 | 4.83 |
| RC061008-FC | 4.7 | 9.525 | 15.875 | 12.7 | 4.83 |
| RC081208 | 9.2 | 12.7 | 19.05 | 12.7 | 7.9 |
| RC081208-FS | 9.2 | 12.7 | 19.05 | 12.7 | 7.9 |
| RC101410 | 14.5 | 15.875 | 22.225 | 15.88 | 15.4 |
| RC101410-FC | 14.5 | 15.875 | 22.225 | 15.88 | 15.4 |
| RC121610 | 17 | 19.05 | 25.4 | 15.88 | 20.9 |
| RC121610-FS | 17 | 19.05 | 25.4 | 15.88 | 20.9 |
| RC162110 | 16.2 | 25.4 | 33.338 | 15.88 | 45 |
| RC162110-FC | 16.2 | 25.4 | 33.338 | 15.88 | 45 |
| RCB061014 | 12 | 9.525 | 15.875 | 22.22 | 4.83 |
| RCB061014-FS | 12 | 9.525 | 15.875 | 22.22 | 4.83 |
| RCB081214 | 16 | 12.7 | 19.05 | 22.22 | 7.9 |
| RCB081214-FC | 16 | 12.7 | 19.05 | 22.22 | 7.9 |
| RCB101416 | 21.3 | 15.875 | 22.225 | 25.4 | 15.4 |
| RCB101416-FS | 21.3 | 15.875 | 22.225 | 25.4 | 15.4 |
| RCB121616 | 26.5 | 19.05 | 25.4 | 25.4 | 20.9 |
| RCB121616-FC | 26.5 | 19.05 | 25.4 | 25.4 | 20.9 |
| RCB162117 | 44.8 | 25.4 | 33.338 | 26.99 | 45 |
| RCB162117-FS | 44.8 | 25.4 | 33.338 | 26.99 | 45 |
Đặc điểm thiết kế vòng bi một chiều:
• Mô-men xoắn có thể được truyền qua lồng hoặc trục.
• Vòng xoắn được truyền tích cực bởi các cuộn kéo chống lại các đường dốc bên trong.
• Chuyển từ chuyển động tự do sang khóa xảy ra với phản ứng phản ứng tối thiểu hoặc mất chuyển động.
• Có sẵn chỉ với ly hợp hoặc với ly hợp và vòng bi.
• Các đơn vị chỉ có ly hợp nên được sử dụng với sự hỗ trợ tâm bên ngoài để giữ trục và nhà.
