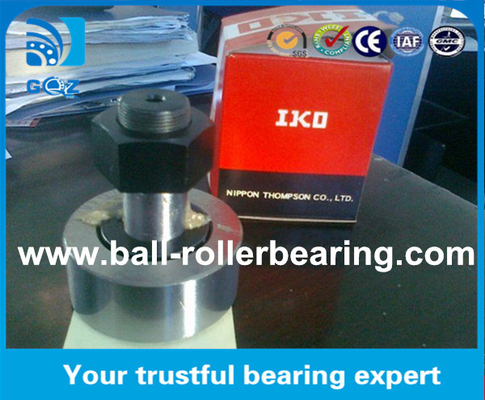

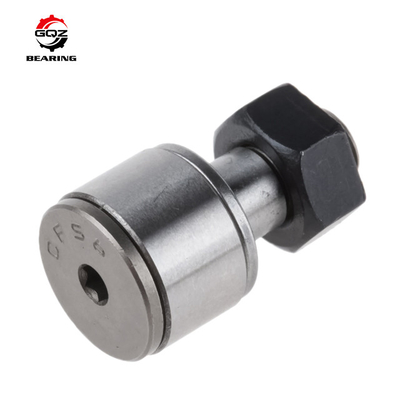

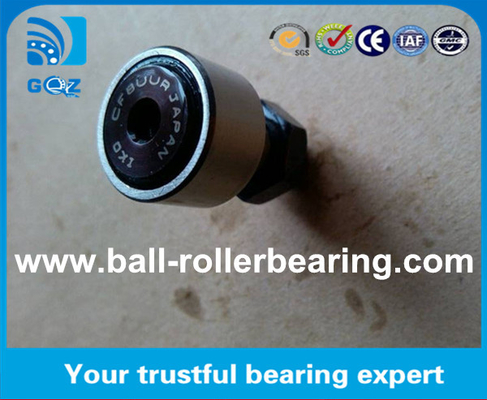

CF..UUR Series STUD Type Bearings, Cam Follower CF8UUR, Track Roller Bearing CF8UUR
| Đặt tên |
Biên giới kích thước |
||||||||
|
Với vòng tròn bên ngoài Loại vỏ |
Với hình trụ vòng ngoài kín loại | trọng lượng | D | d | C | B | G | ||
| trước | Trung Quốc | trước | Trung Quốc | ||||||
| g | mm | ||||||||
| CF 4 B | CF 4 BUU | 7.4 | 12 | 4 | 8 | 20 | M4X0.7 | ||
| CF 5 B | KR 13 | CF 5 BUU | KR 13 PP | 10.3 | 13 | 5 | 9 | 23 | M5X0.8 |
| CF 6 B | KR 16 | CF 6 BUU | KR 16 PP | 18.5 | 16 | 6 | 11 | 28 | M6X1 |
| CF 8 B | KR 19 | CF 8 BUU | KR 19 PP | 28.5 | 19 | 8 | 11 | 32 | M8X1.25 |
| CF 10 B | KR 22 | CF 10 BUU | KR 22 PP | 45 | 22 | 10 | 12 | 36 | M10X1.25 |
| CF 10-1 B | KR 26 | CF 10-1 BUU | KR 26 PP | 60 | 26 | 10 | 12 | 36 | M10X1.25 |
| CF 12 B | KR 30 | CF 12 BUU | KR 30 PP | 95 | 30 | 12 | 14 | 40 | M12X1.5 |
| CF 12-1 B | KR 32 | CF 12-1 BUU | KR 32 PP | 105 | 32 | 12 | 14 | 40 | M12X1.5 |
| CF 16 B | KR 35 | CF 16 BUU | KR 35 PP | 169 | 35 | 16 | 18 | 52 | M16X1.5 |
| CF 18 B | KR 40 | CF 18 BUU | KR 40 PP | 250 | 40 | 18 | 20 | 58 | M18X1.5 |
| CF 20-1 B | KR 47 | CF 20-1 BUU | KR 47 PP | 386 | 47 | 20 | 24 | 66 | M20X1.5 |
| CF 20 B | KR 52 | CF 20 BUU | KR 52 PP | 461 | 52 | 20 | 29 | 66 | M20X1.5 |
| CF 24 B | KR 62 | CF 24 BUU | KR 62 PP | 815 | 62 | 24 | 29 | 80 | M24X1.5 |
| CF 24-1 B | KR 72 | CF 24-1 BUU | KR 72 PP | 1140 | 72 | 24 | 29 | 80 | M24X1.5 |
| CF 30 B | KR 80 | CF 30 BUU | KR 80 PP | 1870 | 80 | 30 | 35 | 100 | M30X1.5 |
| CF 30-1 B | KR 85 | CF 30-1 BUU | KR 85 PP | 2030 | 85 | 30 | 35 | 100 | M30X1.5 |
| CF 30-2 B | KR 90 | CF 30-2 BUU | KR 90 PP | 2220 | 90 | 30 | 35 | 100 | M30X1.5 |
Dòng vòng bi cuộn kim:
· Vòng xích cuộn kim (Dòng NK,NKS, RNA49, RNA48, NKI, NKIS, NA49, NA48, RNA69, NA69, RNA49..RS, RNA49..2RS, NA49..RS, NA49..2RS, RNAO, NAO, IR, LR, RNAV, NAV, RPNA, PNA v.v.).
· Vòng lăn đường sắt loại Stud (Truyền KR, KRE, KR..PP, KRE..PP, KRV, KRVE, KRV..PP, KRVE..PP, NUKR, NUKRE v.v.)
· Gói cuộn đường sắt loại Yoke (Dòng RSTO, RSTO..X, STO, STO..X, RNA22..2RS, RNA22..2RSX, NA22..2RS, NA22..2RSX, NATR, NATV, NUTR, NUTR..X v.v.)
· Lối xích (Dòng AXK, AXW, K811, K812, K893, K874, K894, K/KS, KK/KKS, KZK, KBK, KNL v.v.)
· Vòng xích cuộn kim cốc kéo (Dòng HK SCE SCH, BK BCE BCH, HK..RS, HK..2RS, BK..RS vv
| Các loại vòng bi cuộn đường ray: | |||
| Các loại cuộn đường dây giày | không có hướng dẫn trục | RSTO, STO, RNA22...2RS, NA22...2RS, | |
| có hướng dẫn trục | NATR...PP | ||
| hoàn thành đầy đủ | NATR, NATV...PP, NATV, NUTR, PWTR...2RS, NNTR...2ZL, | ||
| Vòng xoay đường dây kiểu sợi đinh | có hướng dẫn trục | KR...PP, KR, KRE...PP, KRV...PP, NUKR, NUKRE, PWKR...2RS, PWKRE...2RS | |
| Vòng xoay đường | đóng kín | hai hàng | LFR..2Z, LR50, LR52, LR53 |
| một hàng | LR6, LR2, KLR | ||
| Vòng xoay đường dây kiểu đinh | đóng kín | hai hàng | ZL52...DRS, ZLE52...2Z, KR52...2RS |
| một hàng |
ZL2...DRS |
||
