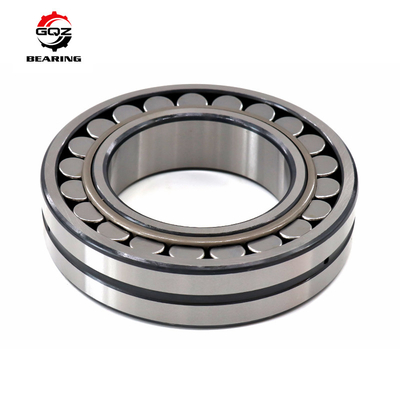

21314 CA K CAK /W33 Vòng vòng bi hình cầu 21314 EK Vòng vòng 70 * 150 * 35 mm

Đặc điểm:

1. Lối xích cuộn hình cầucó một vòng tròn bên ngoài với hình dạng hình cầu bên trong. Các con lăn dày hơn ở giữa và mỏng hơn ở đầu..Tuy nhiên, các cuộn hình cầu rất khó sản xuất và do đó đắt tiền,và các vòng bi có ma sát cao hơn so với vòng bi hình trụ lý tưởng hoặc conic vì sẽ có một số lượng nhất định trượt giữa các yếu tố cán và vòng.
2. Lối xích cuộn hình cầuChúng có khả năng chịu tải trọng quang học tuyệt vời và phù hợp để sử dụng ở những nơi có tải trọng nặng hoặc va chạm.
3. Một số vòng bi cuộn hình cầucó đường khoan cong và có thể được gắn trực tiếp trên trục cong hoặc trục hình trụ bằng cách sử dụng bộ điều hợp hoặc tay kéo.

Các vòng bi cuộn hình cầu theo các loại lồng khác nhau có thể được phân loại như sau:
■ Lối xích cuộn hình cầu dòng CC/W33
■ Lớp vòng bi hình cầu CA/W33
■ Lớp vòng bi hình cầu F3
■ Série lồng vòng xoay hình cầu MB
■ Lựa xích cuộn hình cầu E series
Cấu trúc và mã hậu tố của vòng bi hình cầu loạt phổ biến:
Theo kích thước và loạt vòng bi, chọn một trong các thiết kế bên trong sau và thiết kế các vòng bi cuộn hình cầu khác nhau.Biểu đồ sau đây là vòng bi cuộn hình cầu với các vòng trong khác nhau và các cấu trúc của lồng.
Định nghĩa của vòng bi cuộn hình cầu
Các vòng bi cuộn hình cầu được sản xuất trong một số thiết kế, tùy thuộc vào loạt và kích thước vòng bi.
- sự sắp xếp của vòng hướng dẫn nổi cũng như
- thiết kế vòng tròn bên trong và/hoặc lồng,
như được mô tả dưới đây.

• C ((J), CC--Hai cửa sổ loại thép lồng, vòng bên trong không vòm và vòng hướng dẫn trung tâm trên vòng bên trong
• EC(J), ECC(J) - Hai lồng thép kiểu cửa sổ, vòng bên trong không có vòm, vòng hướng dẫn ở giữa vòng bên trong và bổ sung cuộn tăng cường.
• CA - Một phần máy lồng đồng, hai đầu, giữ vòm trên vòng trong và vòng hướng dẫn trung tâm trên vòng trong
• CAF... như CA, nhưng với một cái lồng thép.
• ECA, ECAC... bổ sung cuộn tăng cường, một phần lồng đồng gia công, hai đầu, giữ sườn trên vòng bên trong, vòng hướng dẫn trung tâm trên vòng bên trong.
• ECAF... như ECA, nhưng với một cái lồng thép.
• E-- Đối với vòng bi với đường kính lỗ d ≤ 65 mm: Hai lồng thép kiểu cửa sổ ép, vòng bên trong không có vòm và vòng hướng dẫn tập trung trên vòng bên trong
• CAFA-- Chuồng thép một mảnh, hai đầu, tập trung vào đường đua vòng ngoài, giữ các vòm trên vòng trong và vòng hướng dẫn tập trung vào vòng trong
