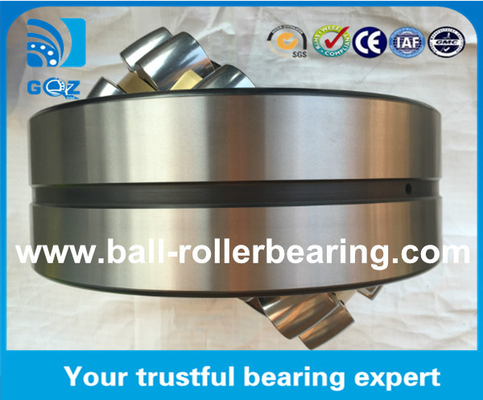

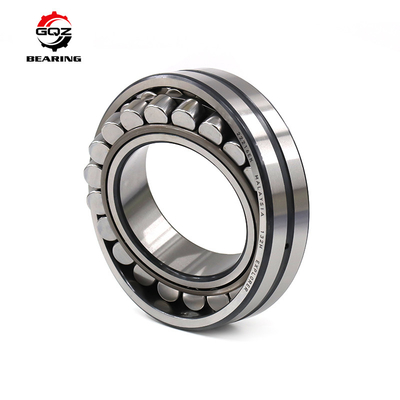

ABEC-3 Lối xích cuộn hình cầu 22209 E cho cuộn Rolling Mill 22209 CA/W33 Lối xích cuộn 45X85X23 Lối xích cuộn
Thiết kế và khái niệm vòng bi cuộn hình cầu:
Ống xích màn hình Shaker Ống xích cuộn hình cầu là hai hàng, các đơn vị tự giữ bao gồm các vòng ngoài rắn với đường cong, các vòng bên trong rắn và các con lăn thùng với lồng.Các vòng bên trong với lỗ hình trụ hoặc đường cong.
Nó có hai hàng cuộn, một đường đua vòng ngoài hình cầu chung và hai đường đua vòng trong nghiêng theo góc đối với trục vòng bi.Điểm trung tâm của quả cầu trong đường vòng ngoài là ở trục mangDo đó, các vòng bi tự sắp xếp và không nhạy cảm với sự sai lệch của trục liên quan đến nhà, có thể gây ra, ví dụ, do lệch trục.Chúng được thiết kế để chứa tải trọng bức xạ nặng, cũng như tải trọng trục lớn ở cả hai hướng.
Dòng kích thước của vòng bi hình cầu là:
Vòng xách hình cầu 22209 CC K W33 Dự án thiết kế:
| Đơn vị | mm |
| Loại vòng bi | lỗ cong, rãnh dầu bôi trơn và lỗ |
| Bore Dia (d) | 45.0000 |
| Vùng ngoài (D) | 85.0000 |
| Chiều rộng (B) | 23.0000 |
| Xanh (min) (rs) | 1.100 |
| Chỉ số tải động (Cr) | 93,000 |
| Đánh giá tải tĩnh (Cor) | 105,000 |
| Tốc độ tối đa (nước mỡ) | 5 |
| Tốc độ tối đa (dầu) | 6 |
| Trọng lượng (g) | 620.00 |
| Các hậu tố - Thiết kế nội thất | |
| CA, CAC | Phong cách giữ trên vòng bên trong, vòng hướng dẫn tập trung trên vòng bên trong, lồng đồng gia công |
| CC(J), CJ | Vòng bên trong không vòm, vòng hướng dẫn tập trung vào vòng bên trong, hai lồng thép dán |
| CCJA, EJA | Vòng bên trong không vòm, vòng hướng dẫn tập trung vào đường đua vòng ngoài, hai lồng thép đóng dấu |
| E | Thiết kế nội bộ được tối ưu hóa để tăng khả năng mang tải 213, 222 và 223 series: vòng bên trong không vòm và hai lồng thép đóng dấu. rãnh vòng và ba lỗ bôi trơn trong vòng bên ngoài. d ≤ 65 mm: Nhẫn dẫn đường tập trung trên vòng bên trong d > 65 mm: Nhẫn hướng dẫn tập trung trên lồng |
| Các hậu tố - Thiết kế bên ngoài (bốc niêm phong, rãnh vòng snap, v.v.) | |
| -CS, -2CS | Bấm ngắt liên lạc, NBR, ở một hoặc cả hai mặt |
| -CS2, -2CS2 | Bấm ngắt, FKM, ở một hoặc cả hai mặt |
| -CS5, -2CS5 | Bấm ngắt, HNBR, ở một hoặc cả hai mặt |
| K | Màn đục cong, cong 1:12 |
| K30 | Màn đục cong, cong 1:30 |
