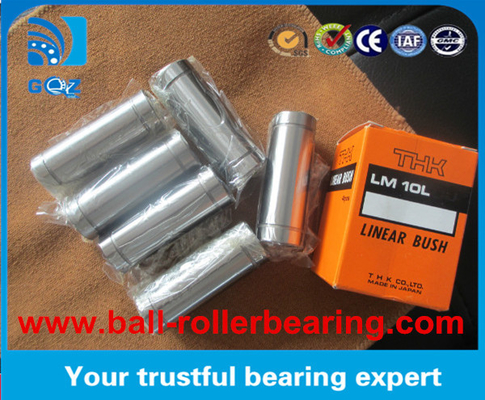

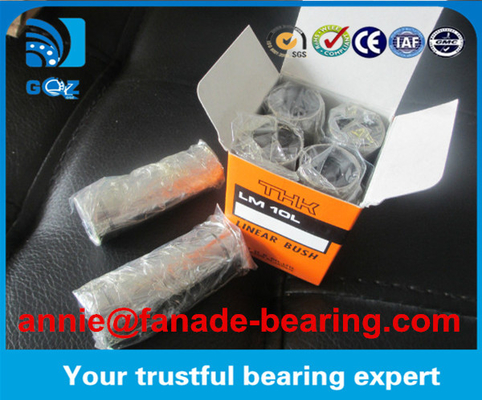

Giá tốt THK Lòng vòng bi quả LM10L lớn trong kho 10 * 19 * 55 mm kéo dài vòng bi tuyến đường 10L THK
vòng bilà một sản xuất chi phí thấp củaLM LMF LMK LMUhệ thống chuyển động tuyến tính để di chuyển không giới hạn với trục xi lanh. kể từ khi bàn đệm điểm tiếp xúc với trục, do đó sử dụng tải trọng là nhỏ. xoay bóng ma sát tối thiểu,do đó để đạt được độ chính xác chuyển động trơn tru. vòng bi tuyến tính nhựa là tính chất tự bôi trơn của một hệ thống chuyển động tuyến tính, sự khác biệt lớn nhất là kim loại trong kim loạiLM LMF LMK LMUvòng bi tuyến tính vòng bi tuyến tính là ma sát cuộn, là điểm tiếp xúc giữa vòng bi và trục xi lanh, do đó điều này phù hợp với chuyển động tốc độ tải thấp;trong khi vòng bi tuyến tính nhựa đang trượt ma sát là giữa bề mặt vòng bi tiếp xúc với trục xi lanh, do đó, chuyển động tốc độ thấp này cho tải trọng cao.
Lối xích tuyến LM LMF LMK LMUđược sử dụng kết hợp với trục truyền tuyến tính cứng. cho hệ thống chuyển động tuyến tính vô hạn. tải quả bóng và tắt trục truyền vì nó là điểm tiếp xúc,cho phép tải là nhỏ, nhưng chuyển động tuyến tính, ma sát nhỏ nhất, độ chính xác cao, chuyển động nhanh.
Về vòng bi bóng chuyển động tuyến tính:
| Tên sản phẩm | LM10UU 10mm vòng bi tuyến tính |
| Vật liệu | Thép Chrome |
| Kích thước |
Đường đệm LM8UU:8mm*15mm*24mm Đường đệm LM10UU:10mm*19mm*29mm Đường đệm tuyến LM16UU:16mm*28mm*37mm Đường đệm LM20UU:20mm*32mm*42mm |
| Thương hiệu | OEM/THK/GQZ |
| Giá cả | Giá nhà máy |
| Ngày giao hàng | 2-3 ngày đối với các sản phẩm không tồn kho |
| Ứng dụng | Các vòng bi tuyến tính hiện đang được áp dụng rộng rãi hơn cho thiết bị điện tử, máy móc thực phẩm, máy đóng gói, máy móc y tế, máy in, máy móc dệt may, máy móc, thiết bị,robot học, máy công cụ, máy công cụ CNC, ô tô và thiết bị đo tọa độ ba chiều kỹ thuật số, độ chính xác trong ngành công nghiệp thiết bị đặc biệt hoặc máy móc. |
| Chi tiết | Tính năng: cảm giác tốt, độ rõ ràng của nhỏ, tiếng ồn thấp.được sử dụng trong máy in 3D mang tay Roland in offset,máy in offset USA, roland bearing |
| Mã vòng bi |
Số lượng hàng quả bóng |
Kích thước chính | Chỉ số tải cơ bản | Trọng lượng | ||||||
| Chiều kính bên trong | Chiều kính bên ngoài | Chiều dài | Khe khóa bên ngoài | W | Động lực | Chế độ tĩnh | ||||
| - Địa chỉ | D | L | B | D1 | c(kgf) | Co ((kgf) | ||||
| LM6L | 4 | 6 | 12 | 35 | 27 | 11.5 | 1.1 | 33 | 54 | 14 |
| LM8L | 4 | 8 | 15 | 45 | 35 | 14.3 | 1.1 | 44 | 80 | 26 |
| LM10L | 4 | 10 | 19 | 55 | 44 | 18 | 1.3 | 60 | 112 | 55 |
| LM12L | 4 | 12 | 21 | 57 | 46 | 20 | 1.3 | 83 | 160 | 58 |
| LM13L | 4 | 13 | 23 | 61 | 46 | 22 | 1.3 | 83 | 160 | 77 |
| LM16L | 5 | 16 | 28 | 70 | 53 | 27 | 1.6 | 126 | 240 | 147 |
| LM20L | 5 | 20 | 32 | 80 | 61 | 30.5 | 1.6 | 143 | 280 | 171 |
| LM25L | 6 | 25 | 40 | 112 | 82 | 38 | 1.85 | 159 | 320 | 400 |
| LM30L | 6 | 30 | 45 | 123 | 89 | 43 | 1.85 | 254 | 560 | 472 |
| LM35L | 6 | 35 | 52 | 135 | 99 | 49 | 2.1 | 270 | 640 | 708 |
| LM40L | 6 | 40 | 60 | 151 | 121 | 57 | 2.1 | 350 | 820 | 1090 |
| LM50L | 6 | 50 | 80 | 192 | 148 | 76.5 | 2.6 | 620 | 1622 | 2800 |
| LM60L | 6 | 60 | 90 | 209 | 170 | 86.5 | 3.15 | 770 | 2040 | 3800 |
| LM...UU | LM...UU-OP | LM...UU-AJ | LME..UU | LM...LUU | Dòng KH |
| LM6UU | LM6UU-OP | LM6UU-AJ | LME5UU | LM6LUU | KH0622 |
| LM8UU | LM8UU-OP | LM8UU-AJ | LME8UU | LM8LUU | KH0824 |
| LM10UU | LM10UU-OP | LM10UU-AJ | LME12UU | LM10LUU | KH126 |
| LM12UU | LM12UU-OP | LM12UU-AJ | LME20UU | LM12LUU | KH1228 |
| LM13UU | LM13UU-OP | LM13UU-AJ | LME25UU | LM13LUU | KH1428 |
| LM16UU | LM16UU-OP | LM16UU-AJ | LME30UU | LM16LUU | KH1428 |
| LM20UU | LM20UU-OP | LM20UU-AJ | LME40UU | LM20LUU | KH1630 |
| LM25UU | LM25UU-OP | LM25UU-AJ | LME50UU | LM25LUU | KH2030 |
| LM30UU | LM30UU-OP | LM30UU-AJ | LME60UU | LM30LUU | KH2540 |
| LM35UU | LM35UU-OP | LM35UU-AJ | LM35LUU | KH3050 | |
| LM40UU | LM40UU-OP | LM40UU-AJ | LM40LUU | KH4060 | |
| LM50UU | LM50UU-OP | LM50UU-AJ | LM50LUU | KH5070 | |
| LM60UU | LM60UU-OP | LM60UU-AJ | LM60LUU | ||
| LM80UU | LM80UU-OP | LM80UU-AJ | |||
| LM100UU | LM100UU-OP | LM100UU-AJ |
"LM" Métric chuẩn kiểu đường thẳng
"LME" Inch chuẩn loại vòng bi tuyến tính
"UU" các niêm phong cao su ở cả hai bên của vòng bi tuyến đường dài
"OP" vòng bi tuyến tính kiểu mở
"AJ" điều chỉnh loại vòng bi tuyến tính
*LM...UU: LM... (cylinder), LM...OP (open type), LM...AJ (clearance adjustable)
*LME...UU: LME... (cylinder), LME...OP (open type), LME...AJ (clearance adjustable),
*KH: Xét chính xác cao mini vòng bi
.
