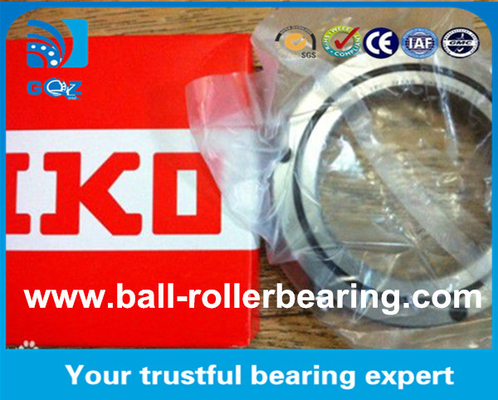

Thương hiệu nổi tiếng thế giới IKO vòng bi cuộn chéo RB7013 THK vòng bi cuộn 70x100x13mm Super Precision Bearings
Với CrossRoller Ring, các con lăn hình trụ được sắp xếp chéo, với mỗi con lăn thẳng đứng với con lăn liền kề, trong một rãnh 90 V, được tách ra với nhau bằng một thiết bị giữ khoảng cách.Thiết kế này cho phép chỉ một vòng bi để nhận tải trong tất cả các hướng bao gồm, tải radial, trục và khoảnh khắc.Vì vòng xoay chéo đạt được độ cứng cao mặc dù kích thước tối thiểu có thể của các vòng trong và ngoài,nó là tối ưu cho các ứng dụng như khớp và các đơn vị xoay của robot công nghiệp, bàn xoay của trung tâm gia công, đơn vị xoay của máy thao tác, bàn xoay chính xác, thiết bị y tế, dụng cụ đo lường và máy chế tạo IC.
Độ chính xác xoay cao
Máy giữ khoảng cách giữ các con lăn ở vị trí thích hợp, do đó ngăn chặn chúng bị nghiêng. Điều này loại bỏ ma sát giữa các con lăn và do đó đảm bảo mô-men xoay ổn định.Vì các vòng tròn bên trong và bên ngoài được thiết kế để được táchNgoài ra, chuyển động xoay chính xác cao được đảm bảo bằng cách điều chỉnh khoảng trống xích để cung cấp tải trước.
Dễ xử lý
Các vòng bên trong và bên ngoài, có thể tách ra, được gắn vào cơ thể vòng xoay chéo sau khi các con lăn và các thiết bị giữ khoảng cách được cài đặt.Quá trình này ngăn chặn các vòng được tách ra từ nhauDo đó, nó là dễ dàng để xử lý các vòng khi lắp đặt các Cross-Roller Ring.
Ngăn ngừa khuyết điểm
Các thiết bị giữ khoảng cách được gắn giữa các cuộn xoáy chéo ngăn chặn cuộn xoắn bị nghiêng và mô-men xoay tăng độ ức chế giữa các cuộn xoắn.Không giống như các loại thông thường sử dụng giữ tấm thép, Vòng xoay CrossRoller không gây ra sự dịch chuyển hoặc khóa các cuộn và cung cấp mô-men xoay ổn định.
Bề đường của vòng bi xích
RB
Mô hình RB ((Vòng ngoài có thể tách ra,Loại xoay vòng trong)
Là mô hình cơ bản của vòng xoay chéo, mặc dù kích thước tối thiểu có thể của các vòng bên trong và bên ngoài, vòng bên ngoài của nó có thể tách ra trong khi vòng bên trong được tích hợp với cơ thể chính.Mô hình này được sử dụng ở những nơi mà độ chính xác quay của vòng tròn bên trong là cần thiết.
|
Chân đường kính |
Mô hình | Kích thước chính | Trọng lượng ((kg) | ||||
| 50 | RB 5013 | 50 | 80 | 64 | 13 | 2.5 | 0.27 |
| 60 | RB 6013 | 60 | 90 | 74 | 13 | 2.5 | 0.3 |
| 70 | RB 7013 | 70 | 100 | 84 | 13 | 2.5 | 0.35 |
| 80 | RB 8016 | 80 | 120 | 98 | 16 | 3 | 0.7 |
| 90 | RB 9016 | 90 | 130 | 108 | 16 | 3 | 0.75 |
| 100 | RB 10016 | 100 | 140 | 119.3 | 16 | 3.5 | 0.83 |
| RB 10020 | 150 | 123 | 20 | 3.5 | 1.45 | ||
| 110 | RB 11012 | 110 | 135 | 121.8 | 12 | 2.5 | 0.4 |
| RB 11015 | 145 | 126.5 | 15 | 3.5 | 0.75 | ||
| RB 11020 | 160 | 133 | 20 | 3.5 | 1.56 | ||
| 120 | RB 12016 | 120 | 150 | 134.2 | 16 | 3.5 | 0.72 |
| RB 12025 | 180 | 148.7 | 25 | 3.5 | 2.62 | ||
| 130 | RB 13015 | 130 | 160 | 144.5 | 15 | 3.5 | 0.72 |
| RB 13025 | 190 | 158 | 25 | 3.5 | 2.82 | ||
| 140 | RB 14016 | 140 | 175 | 154.8 | 16 | 2.5 | 1 |
| RB 14025 | 200 | 168 | 25 | 3.5 | 2.96 | ||
| 150 | RB 15013 | 150 | 180 | 164 | 13 | 2.5 | 0.68 |
| RB 15025 | 210 | 178 | 25 | 3.5 | 3.16 | ||
| RB 15030 | 230 | 188 | 30 | 4.5 | 5.3 | ||
| 160 | RB 16025 | 160 | 220 | 188.6 | 25 | 3.5 | 3.14 |
| 170 | RB 17020 | 170 | 220 | 191 | 20 | 3.5 | 2.21 |
| 180 | RB 18025 | 180 | 240 | 210 | 25 | 3.5 | 3.44 |
| 190 | RB 19025 | 190 | 240 | 211.9 | 25 | 3.5 |
2.99 |
RE
Mô hình RE ((Vòng bên trong có thể tách ra,Loại cho vòng quay vòng ngoài)
Mô hình mới này dựa trên thiết kế của chính của RB, Có cùng kích thước chính như mô hình RB,Nhẫn bên trong của nó Nhẫn bên trong có thể tách ra trong khi vòng ngoài được tích hợp với thân chủMô hình này được sử dụng ở vị trí được sử dụng ở vị trí mà độ chính xác quay của vòng ngoài được yêu cầu.
| Chiều kính trục | Mô hình | Kích thước chính | Trọng lượng ((kg) | |||
| 50 | RE 5013 | 50 | 80 | 66 | 13 | 0.27 |
| 60 | RE 6013 | 60 | 90 | 76 | 13 | 0.3 |
| 70 | RE 7013 | 70 | 100 | 86 | 13 | 0.35 |
| 80 | RE 8016 | 80 | 120 | 101.4 | 16 | 0.7 |
| 90 | RE 9016 | 90 | 130 | 112 | 16 | 0.75 |
| 100 | RE 10016 | 100 | 140 | 121.1 | 16 | 0.83 |
| RE 10020 | 150 | 127 | 20 | 1.45 | ||
| 110 | RE 11012 | 110 | 135 | 123.3 | 12 | 0.4 |
| RE 11015 | 145 | 129 | 15 | 0.75 | ||
| RE 11020 | 160 | 137 | 20 | 1.56 | ||
| 120 | RE 12016 | 120 | 150 | 136 | 16 | 0.72 |
| RE 12025 | 180 | 152 | 25 | 2.62 | ||
| 130 | RE 13015 | 130 | 160 | 146 | 15 | 0.72 |
| RE 13025 | 190 | 162 | 25 | 2.82 | ||
| 140 | RE 14016 | 140 | 175 | 160 | 16 | 1 |
| RE 14025 | 200 | 172 | 25 | 2.96 | ||
| 150 | RE 15013 | 150 | 180 | 166 | 13 | 0.68 |
| RE 15025 | 210 | 182 | 25 | 3.16 | ||
| RE 15030 | 230 | 192 | 30 | 5.3 | ||
| 160 | RE 16025 | 160 | 220 | 192 | 25 | 3.14 |
| 170 | RE 17020 | 170 | 220 | 196.1 | 20 | 2.21 |
| 180 | RE 18025 | 180 | 240 | 210 | 25 | 3.44 |
| 190 | RE 19025 | 190 | 240 | 219 | 25 |
2.99 |
RU
Mô hình RU ((Loại vòng bên trong / bên ngoài tích hợp)
Vì các lỗ gắn được cung cấp,mô hình này không yêu cầu một miếng kẹp hoặc lồng áp.Và,vì nó có cấu trúc vòng tròn bên trong / bên ngoài tích hợp và được trang bị máy rửa,hiệu suất của nó bị ảnh hưởng tối thiểu bởi quy trình lắp đặt, đảm bảo độ chính xác xoay ổn định và mô-men xoắn. Mô hình này có thể được sử dụng cho cả xoay vòng trong và xoay vòng ngoài.
| Chiều kính trục | Mô hình | Kích thước chính | Trọng lượng ((kg) | |||
| 20 | RU42 | 20 | 70 | 41.5 | 12 | 0.29 |
| 35 | RU66 | 35 | 95 | 66 | 15 | 0.62 |
| 55 | RU85 | 55 | 120 | 85 | 15 | 1 |
| 80 | RU124 ((G) | 80 | 165 | 124 | 22 | 2.6 |
| RU124X | ||||||
| 90 | RU148 ((G) | 90 | 210 | 147.5 | 25 | 4.9 |
| RU148X | ||||||
| 115 | RU178 ((G) | 115 | 240 | 178 | 28 | 6.8 |
| RU178X | ||||||
| 160 | RU228 ((G) | 160 | 295 | 227.5 | 35 | 11.4 |
| RU228X | ||||||
| 210 | RU297 ((G) | 210 | 380 | 297.3 | 40 | 21.3 |
| RU297X | ||||||
| 350 | RU445 ((G) | 350 | 540 | 445.4 | 45 | 35.4 |
| RU445X | ||||||
