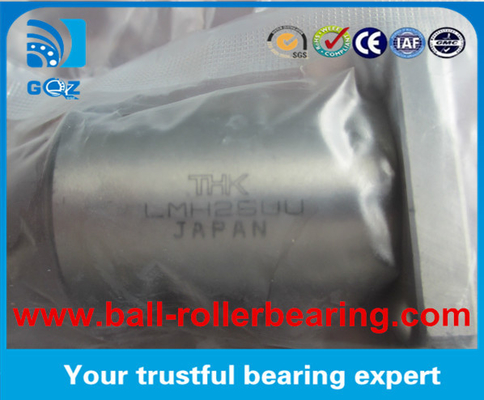

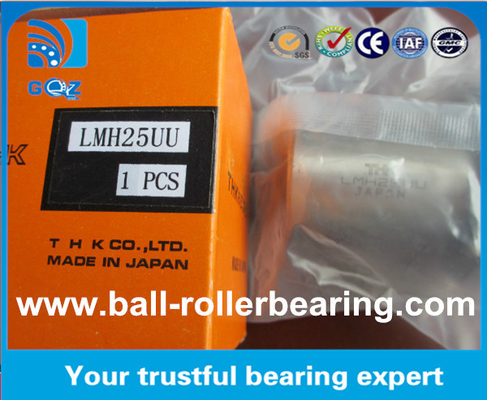

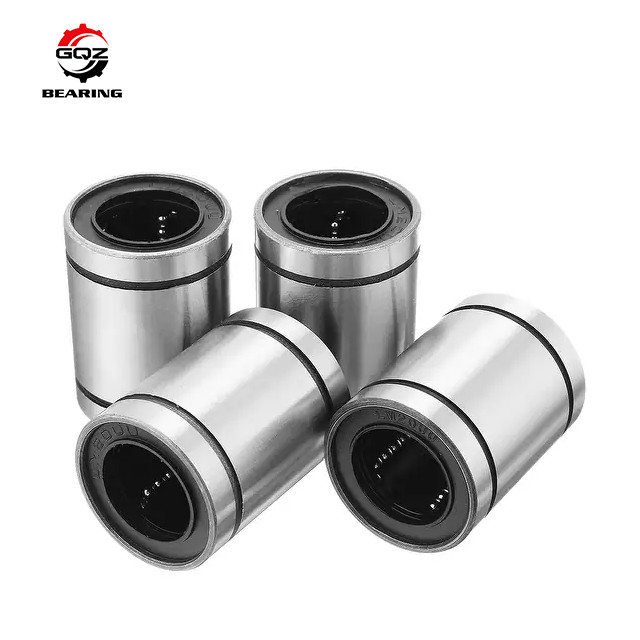

THK Đường đệm quả bóng LMH25LUU cắt Flange Đường đệm LMH25LUU THK 25x40x59mm Flange Đường đệm quả bóng chuyển động
THK vòng bi tuyến ilà một sản xuất chi phí thấp của hệ thống chuyển động tuyến tính, cho di chuyển không giới hạn kết hợp với trục xi lanh.Lối xích tuyến tính với vòng quay quả bóng ma sát tối thiểu, để nó có thể được chuyển động chính xác trơn tru.
Dòng LMH-Llà một sườn cắt và thấp hơn so với mô hình LMK-L,cho phép thiết kế nhỏ gọn. Có chứa hai đơn vị của tấm giữ tiêu chuẩn, loại này là tối ưu cho các vị trí có tải trọng khoảnh khắc.Kể từ khi các hàng quả bóng trong Linear Bushing được sắp xếp để hai hàng nhận tải từ phía phẳng, một cuộc sống dịch vụ dài có thể đạt được
Mô hình Flange cắt LMH....L kiểu chuẩn THK Linear Bearing LMH25UU:
"LM" Métric chuẩn kiểu đường thẳng
"LME" Inch chuẩn loại vòng bi tuyến tính
"UU" các niêm phong cao su ở cả hai bên của vòng bi tuyến đường dài
"OP" vòng bi tuyến tính kiểu mở
"AJ" điều chỉnh loại vòng bi tuyến tính
*LM...UU: LM... (cylinder), LM...OP (open type), LM...AJ (clearance adjustable)
* LME...UU:LME... (đơn vị xi lanh), LME...OP (đơn vị mở), LME...AJ (đơn vị khôi phục),
* KH:Gỗ mini chính xác cao
THK Linear Bearings LMH25UU chi tiết:
| Đường đệm số. | Các hàng quả bóng | Trọng lượng g | C(N) | Co ((N) | Chiều kính bên trong | Chiều kính ngoài | Chiều dài |
| (mm) | (mm) | (mm) | |||||
| LMH6UU | 4 | 26.5 | 21 | 27 | 6 | 12 | 19 |
| LMH8SUU | 4 | 34 | 18 | 23 | 8 | 15 | 17 |
| LMH8UU | 4 | 40 | 27 | 41 | 8 | 15 | 24 |
| LMH10UU | 4 | 78 | 38 | 56 | 10 | 19 | 29 |
| LMH12UU | 4 | 76 | 42 | 61 | 12 | 21 | 30 |
| LMH13UU | 4 | 94 | 52 | 79 | 13 | 23 | 32 |
| LMH16UU | 5 | 134 | 79 | 120 | 16 | 28 | 37 |
| LMH20UU | 5 | 180 | 88 | 140 | 20 | 32 | 42 |
| LMH25UU | 6 | 340 | 100 | 160 | 25 | 40 | 59 |
| LMH30UU | 6 | 460 | 160 | 280 | 30 | 45 | 64 |
| Đường đệm số. | Các hàng quả bóng | Trọng lượng g | C(N) | Co ((N) | Chiều kính bên trong (mm) |
Chiều kính ngoài (mm) |
Chiều dài (mm) |
| LMK6LUU | 4 | 26.5 | 21 | 27 | 6 | 12 | 19 |
| LMK8LUU | 4 | 34 | 18 | 23 | 8 | 15 | 17 |
| LMK10LUU | 4 | 78 | 38 | 56 | 10 | 19 | 29 |
| LMK12LUU | 4 | 76 | 42 | 61 | 12 | 21 | 30 |
| LMK13LUU | 4 | 94 | 52 | 79 | 13 | 23 | 32 |
| LMK16LUU | 5 | 134 | 79 | 120 | 16 | 28 | 37 |
| LMK20LUU | 5 | 180 | 88 | 140 | 20 | 32 | 42 |
| LMK30LUU | 6 | 340 | 100 | 160 | 25 | 40 | 59 |
| LMK25LUU | 6 | 460 | 160 | 280 | 30 | 45 | 64 |
| LMK35LUU | 6 | 795 | 170 | 320 | 35 | 52 | 70 |
| LMK40LUU | 6 | 1054 | 220 | 410 | 40 | 60 | 80 |
| LMK50LUU | 6 | 2200 | 390 | 810 | 50 | 80 | 100 |
| LMK60LUU | 6 | 2960 | 480 | 1020 | 60 | 90 | 110 |
Đặt đường thẳnglà một sản xuất chi phí thấp của hệ thống chuyển động tuyến tính cho di chuyển không giới hạn với
Vì điểm đeo quả bóng tiếp xúc với trục, vì vậy sử dụng tải là nhỏ.
Trình quay bóng ma sát tối thiểu, do đó để đạt được độ chính xác chuyển động trơn tru.
vòng bi là tính chất tự bôi trơn của một hệ thống chuyển động tuyến tính, sự khác biệt lớn nhất
là rằng kim loại trong vòng bi kim loại đường nét vòng bi là cán ma sát, là điểm
tiếp xúc giữa vòng bi và trục xi lanh, vì vậy điều này phù hợp với chuyển động tốc độ tải thấp;
trong khi vòng bi tuyến tính nhựa đang trượt ma sát là giữa bề mặt vòng bi tiếp xúc với
trục xi lanh, vì vậy chuyển động tốc độ thấp này cho tải trọng cao.
Các vòng bi tuyến tínhđược sử dụng kết hợp với trục động cơ tuyến tính cứng.
Load quả bóng và tắt trục truyền vì nó là điểm tiếp xúc,
cho phép tải là nhỏ, nhưng chuyển động tuyến tính, ma sát nhỏ nhất, độ chính xác cao, chuyển động nhanh.
