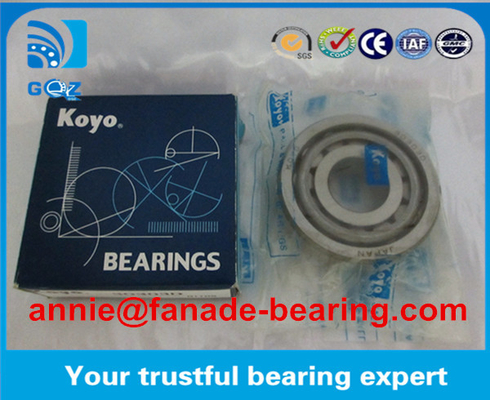

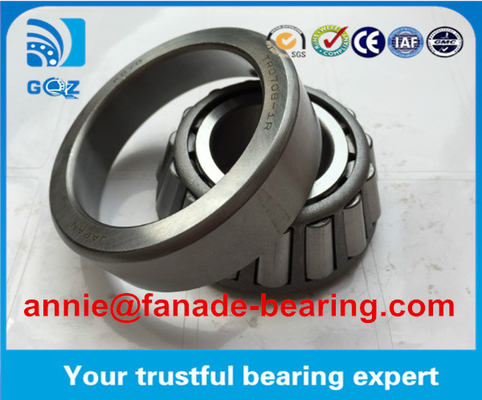

KOYO Nhật Bản đơn hàng nón vòng bi lăn TR0708-1R vòng bi lăn nón vòng bi lăn nón 35x80x31 mm TR0708-1R
Giới thiệu ngắn gọn về vòng bi cuộn thắt:
Loại vòng bi cuộn cong thuộc về vòng bi tách, có vòng bi cuộn cong bên trong
Theo các vòng bi trên số cột của con lăn, nó được chia thành:
vòng bi cuộn nón tròn một hàng, hai hàng và bốn hàng có cấu trúc khác nhau.
vòng bi cuộn hình tròn có thể chịu tải trọng quang và tải trọng trục một chiều.
Trọng lượng quang, lực phụ trục, sẽ tạo ra một để khi cần một khác giá cả phải chăng mang trục
lực theo hướng ngược lại để cân bằng. Được sử dụng rộng rãi trong ô tô, máy cán, khai thác mỏ, luyện kim,
máy móc nhựa và các ngành công nghiệp khác.
Xét về vòng bi trục TR0708-1R
|
Kích thước (mm) |
Đánh giá tải cơ bản (kN) |
Khối nón | Cốc |
Hạn chế
|
Vật thể | ||||||
| d | D | T | Cr | Cor | B | R | C | r | Mỡ mỡ. | Dầu dầu. | (kg) |
| 35 | 80 | 32.75 | 96.9 | 123 | 31 | 2 | 21 | 1.5 | 5200 | 7000 | 0.527 |
Danh sách tham số cho các mô hình vòng bi cuộn cong khác:
| Ống xích cuộn dây chuyền KOYO, METRIC SERIES | |||||
| Đường đệm số. | Kích thước ranh giới ((mm) | Vật thể (kg) |
|||
| d | D | T | B | ||
| 32006JR | 30 | 55 | 17 | 17 | 0.177 |
| 33006JR | 30 | 55 | 20 | 20 | 0.203 |
| 30206CR | 30 | 62 | 17.25 | 16 | 0.23 |
| 30206JR | 30 | 62 | 17.25 | 16 | 0.236 |
| 32206XR | 30 | 62 | 21.25 | 20 | 0.3 |
| 32206JR | 30 | 62 | 21.25 | 20 | 0.292 |
| 33206JR | 30 | 62 | 25 | 25 | 0.359 |
| 30306DJR | 30 | 72 | 20.75 | 19 | 0.4 |
| TRA0607R | 30 | 72 | 20.75 | 19 | 0.405 |
| 30306JR | 30 | 72 | 20.75 | 19 | 0.411 |
| 32306CR | 30 | 72 | 28.75 | 27 | 0.61 |
| 32306JR | 30 | 72 | 28.75 | 27 | 0.588 |
| 320/32JR | 32 | 58 | 17 | 17 | 0.196 |
| 302/32CR | 32 | 65 | 18.25 | 17 | 0.275 |
| 302/32R | 32 | 65 | 18.25 | 17 | 0.266 |
| 322/32CR | 32 | 65 | 22.25 | 21 | 0.34 |
| 322/32 | 32 | 65 | 22.25 | 21 | 0.33 |
| 332/32JR | 32 | 65 | 26 | 26 | 0.404 |
| 303/32CR | 32 | 75 | 21.75 | 20 | 0.465 |
| 303/32R | 32 | 75 | 21.75 | 20 | 0.461 |
| TR0608A | 32 | 75 | 29.75 | 28 | 0.649 |
| 323/32R | 32 | 75 | 29.75 | 28 | 0.65 |
| 32907JR-2 | 35 | 55 | 14 | 14 | 0.12 |
| 32007JR | 35 | 62 | 18 | 18 | 0.231 |
| 33007 | 35 | 62 | 21 | 20 | 0.25 |
| 33007JR | 35 | 62 | 21 | 21 | 0.263 |
| 30207CR | 35 | 72 | 18.25 | 17 | 0.35 |
| 30207JR | 35 | 72 | 18.25 | 17 | 0.344 |
| 32207-1R | 35 | 72 | 24.25 | 23 | 0.465 |
| 32207JR | 35 | 72 | 24.25 | 23 | 0.453 |
| 33207JR | 35 | 72 | 28 | 28 | 0.551 |
| 30307DJR | 35 | 80 | 22.75 | 21 | 0.536 |
| 30307XR | 35 | 80 | 22.75 | 21 | 0.56 |
| 30307JR-1 | 35 | 80 | 22.75 | 21 | 0.527 |
| TR0708-1R | 35 | 80 | 32.75 | 31 | 0.83 |
| 32307JR | 35 | 80 | 32.75 | 31 | 0.776 |
| 32908JR | 40 | 62 | 15 | 15 | 0.164 |
| 32008JR | 40 | 68 | 19 | 19 | 0.282 |
| 33008JR | 40 | 68 | 22 | 22 | 0.326 |
| 33108JR | 40 | 75 | 26 | 26 | 0.508 |
| 30208CR | 40 | 80 | 19.75 | 18 | 0.445 |
| 30208JR | 40 | 80 | 19.75 | 18 | 0.434 |
| 32208CR | 40 | 80 | 24.75 | 23 | 0.57 |
| 32208JR | 40 | 80 | 24.75 | 23 | 0.554 |
| 33208JR | 40 | 80 | 32 | 32 | 0.758 |
| T2EE040 | 40 | 85 | 33 | 32.5 | 0.9 |
| 30308DJR | 40 | 90 | 25.25 | 23 | 0.757 |
| 30308XR | 40 | 90 | 25.25 | 23 | 0.78 |
| 30308JR | 40 | 90 | 25.25 | 23 | 0.757 |
| TR0809AR | 40 | 90 | 35.25 | 33 | 1.1 |
