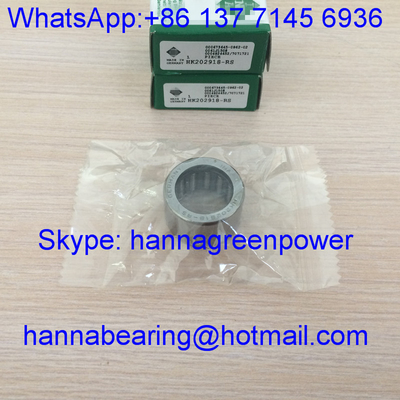

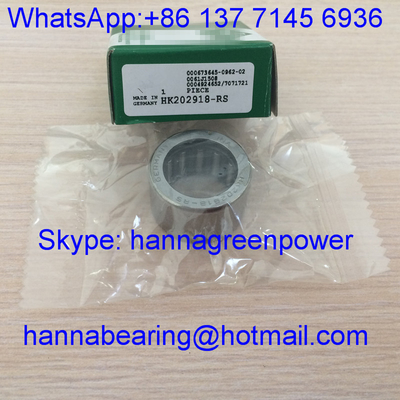

HK202918-RS / HK202918 / HK20x29x18 Xích ly hợp xe máy / Xích lăn kim với niêm phong, 20*29*18mm

1.Bản tổng quan sản phẩm

HK202918, HK202918-RS và HK20x29x18 là các vòng bi cuộn kim cúp được kéo mở bằng một hàng bằng số liệu giống nhau mà không có vòng tròn bên trong, kích thước lõi thống nhất Fw = 20mm đường kính trục phù hợp,đường kính bên ngoài D=29mmHK202918 và HK20x29x18 là hai định dạng đánh dấu ngành công nghiệp khác nhau cho cùng một vòng bi loại mở; HK202918-RS là biến thể niêm phong cao su một mặt của kích thước này.
Dòng HK áp dụng một chiếc cốc thép mỏng được dán một mảnh tích hợp, được ép trực tiếp vào lỗ nhiễu lồng để lắp đặt,Không cần thêm vòng tròn hoặc tay cầm vị trí để đơn giản hóa công việc lắp ráp.

• HK202918 / HK20x29x18: Mẫu cơ bản mở cả hai đầu mà không có niêm phong cao su, phân tán nhiệt tuyệt vời, phù hợp với môi trường sản xuất trong nhà sạch, khô;
• HK202918-RS: Niêm phong cao su tiếp xúc NBR một môi được lắp đặt ở một đầu, ngăn chặn bụi mịn, chất lỏng cắt và độ ẩm nhẹ cho các điều kiện làm việc tại xưởng hơi ô nhiễm.
  Chuồng thép đóng dấu phân chia đồng đều các cuộn kim dày đặc để nhận ra khả năng mang quang cực cao dưới đường cắt quang cực hẹp.Bề mặt trục lắp đặt phù hợp phải được dập tắt đến HRC60 ∼64 và gương được hoàn thiện để hoạt động như đường chạy bên trong. Dòng này chỉ chịu tải radial tinh khiết, được sử dụng rộng rãi cho hộp số cỡ trung bình, máy móc nông nghiệp, máy dệt may, phần trượt quay tự động hóa,Các trục phụ trợ bơm thủy lực và các tập hợp truyền tải công nghiệp chung với không gian lắp đặt quang giới hạnAlibaba.co...

Nhận một báo giá trong vòng 24 giờ cho dự án của bạn

2.Các thông số kỹ thuật

Các thông số tiêu chuẩn cơ bản thống nhất

Fw (Đường kính bên trong của bộ kim): 20 mm
Chiều kính bên ngoài D: 29 mm
Chiều rộng tổng thể C: 18 mm
Cấu trúc: Một hàng thông qua vòng bi kim cốc mở, không có vòng trong, giữ cuộn thép cacbon
Vật liệu: Vòng cuộn cốc và kim kéo GCr15 thép có dung dịch crôm carbon cao
Phân khơi phóng xạ tiêu chuẩn: Phân khơi bình thường CN
Chất béo tham chiếu giới hạn tốc độ xoay: 13200 r/min
Tốc độ quay giới hạn dầu bôi trơn: 16900 r/min
Độ cứng trục phù hợp yêu cầu: HRC60?? 64 kết thúc gương
Châm tối thiểu r: 0,6 mm

HK202918 / HK20x29x18

Bấm kín: Cả hai đầu đều mở hoàn toàn, không có niêm phong bụi cao su
Trọng lượng động Cr: 8700 N
Trọng lượng tĩnh Cor: 9980 N
Giới hạn tải mệt mỏi Pu: 1640 N
Trọng lượng ròng: 0,026 kg

HK202918-RS

Dập: Dập chống bụi cao su RS NBR một mặt
Trọng lượng động Cr: 8350 N
Trọng lượng tĩnh Cor: 9540 N
Giới hạn tải mệt mỏi Pu: 1580 N
Trọng lượng ròng: 0,027 kg
Các bản vẽ kích thước đầy đủ và dữ liệu tải kỹ thuật đầy đủ của ba mô hình có sẵn theo yêu cầu của khách hàng.

3Ưu điểm chính

1. Thiết kế lắp đặt máy ép cốc kéo thép mỏng tích hợp, được ép trực tiếp vào lỗ nhiễu trong nhà không có các bộ phận cố định trục bổ sung, số lượng thành phần cắt và chi phí lao động lắp ráp
2. Ultra-mỏng đường kính cắt ngang làm giảm đáng kể thiết bị đường kính chiếm đóng không gian, hoàn toàn đáp ứng các yêu cầu thiết kế cấu trúc truyền trung bình nhỏ gọn
3. Hai lựa chọn cấu trúc (mở / RS duy nhất kín) bao gồm các điều kiện làm việc thông thường: trong nhà sạch khô và các xưởng sản xuất ẩm hơi bụi;HK202918 và HK20x29x18 chia sẻ cấu trúc mở giống hệt nhau với các tiêu chuẩn đánh dấu khác nhau
4. Định dạng đồng bộ cuộn kim dày đặc mang lại độ cứng tâm tuyến vượt trội và khả năng tải trọng trung bình, hoạt động liên tục ổn định ở tốc độ trung bình dưới tải trọng tác động bắt đầu-ngừng thay thế thường xuyên
5. Chuồng thép dán nhẹ đảm bảo hướng dẫn cuộn đồng bộ, mất mát ma sát thấp và phân tán nhiệt hiệu quả cho hoạt động liên tục của thiết bị chu kỳ dài
6. Các tùy chọn có thể tùy chỉnh bao gồm các niêm phong cao su tổng hợp 2RS hai mặt, khoảng cách phóng xạ C3, cốc kéo chống rỉ thép không gỉ,Đánh dấu laser OEM và làm đầy mỡ chống mòn ở nhiệt độ cao
   Hiệu quả đơn giản hóa các quy trình gia công lồng và kéo dài tuổi thọ của hộp số cỡ trung bình và máy nông nghiệp máy móc axis truyền tập hợp zsdwgz.en...

4Ứng dụng

Bộ vòng bi cuộn kim cúp kéo mở HK202918 / HK202918-RS / HK20x29x18 đa thông số kỹ thuật được phù hợp rộng rãi cho các thiết bị công nghiệp vừa nhẹ và vừa sau:
Các hộp số cắt giảm trung bình, máy thu hoạch nông nghiệp và các bộ hỗ trợ trục xoay của máy vận chuyển ngũ cốc
Máy dệt vải, thiết bị in ấn, đơn vị truyền tải cuộn căng
Các bộ phận quay cam và các thành phần hỗ trợ trượt tuyến tính
Máy bơm dầu thủy lực nhẹ, lõi van thủy lực nhỏ, bộ trượt xoay nhẹ
Máy đóng gói, thiết bị vận chuyển nhẹ xây dựng, phụ tùng hỗ trợ xoay
Các bộ phận thay thế sau bán cho thiết bị có đường kính bên trong 20mm với vòng bi cuộn kim chén kéo mở
Giải pháp mang tải trọng phóng xạ cao với cấu trúc kép lý tưởng cho không gian phóng xạ hẹp thiết bị truyền tải công nghiệp trung bình

5Tại sao chọn GQZ Bearing

• 25 năm kinh nghiệm sản xuất vòng bi cuộn kim cúp kéo mở loạt HK chuyên nghiệp
• Ba mô hình hoàn toàn có thể thay đổi kích thước với vòng bi tiêu chuẩn quốc tế HK202918 series, dung sai kích thước nhất quán và chỉ số hiệu suất tải
• Dịch vụ tùy chỉnh OEM & ODM hoàn chỉnh hỗ trợ niêm phong hai mặt, vỏ thép không gỉ và tùy chỉnh độ trong đặc biệt
• Kiểm tra nghiêm ngặt toàn bộ quy trình: thử nghiệm độ cứng nguyên liệu thô, chính xác hình thành rút cup, độ kín và thử nghiệm chu kỳ mệt mỏi tải năng động trước khi giao hàng
• Nhóm kỹ thuật vòng bi kim chuyên nghiệp cung cấp dung nạp nhiễu nhà và hướng dẫn lắp đặt độ cứng trục phù hợp trong vòng 24 giờ
• Đường dây lắp ráp sản xuất hàng loạt quy mô lớn ổn định với giá bán buôn hàng không ưu đãi cho các nhà sản xuất thiết bị nông nghiệp và máy móc chung dài hạn
• Chúng tôi tập trung vào hiệu suất áp dụng ổn định, chống bụi đáng tin cậy và hợp tác lâu dài với các nhà mua công nghiệp toàn cầu

6Kiểm soát chất lượng

• Kiểm tra thành phần hóa học của nguyên liệu thô và độ cứng bề mặt của thép có lớp gốm GCr15
• Xác định sâu vẽ, cắt và chế biến hình thành cho tách mở bên ngoài được kéo tích hợp
• Quá trình xử lý nhiệt nhiệt độ cố định & làm nóng để ổn định căng thẳng kim loại bên trong và tăng khả năng chống mòn bề mặt
• Kiểm tra hiệu suất toàn diện: đồng nhất độ trần radial, sự nhất quán của bố trí cuộn kim, khả năng tải động / tĩnh và độ bền chống bụi của con dấu RS
• Kiểm tra bộ lăn kim đồng bộ và kiểm tra lại kích thước và ngoại hình riêng biệt cho mỗi mô hình trước khi đóng gói chống rỉ sét và vận chuyển
• Mỗi lô vòng bi vượt qua thử nghiệm độ bền chu kỳ quay vòng đầy đủ để đảm bảo hoạt động liên tục ổn định với tải trọng rạng nặng

7- Nhận lời đề nghị ngay.

Nếu bạn cần có chất lượng cao HK202918 / HK20x29x18 loại mở và HK202918-RS đơn kín kéo chén kim vòng bi cho hộp số trung bình và thiết bị máy nông nghiệp,gửi yêu cầu của bạn trực tiếp cho chúng tôi.
Bạn sẽ nhận được đầy đủ các dịch vụ hỗ trợ chuyên nghiệp sau khi gửi yêu cầu:
Phản hồi nhanh chóng của nhà máy chính thức trong vòng 24 giờ
Một đối với một dung nạp nhiễu khoang & phù hợp các thông số độ cứng trục phù hợp hướng dẫn bởi các kỹ sư vòng bi chuyên nghiệp
Các đề xuất giải pháp vòng bi tùy chỉnh bao gồm các biến thể kín 2RS kép và các tùy chọn cốc kéo chống rỉa bằng thép không gỉ
Giá bán buôn trực tiếp tại nhà máy cạnh tranh cho các đơn đặt hàng hỗn hợp ba mô hình
Gửi số lượng mua yêu cầu của mỗi mô hình và thiết bị môi trường làm việc để có được báo giá chính thức chi tiết

8.FAQ

Q1: Sự khác biệt giữa HK202918 và HK20x29x18 là gì?
A1: Cả hai là sự khác biệt đánh dấu của cùng một vòng bi kim cốc mở, kích thước, tham số tải và hiệu suất lắp đặt hoàn toàn phù hợp, hoàn toàn thay thế nhau.
Q2: Chức năng của con dấu RS đơn HK202918-RS là gì?
A2: Niêm phong cao su NBR một mặt cô lập bụi xưởng, mảnh vụn sợi và chất lỏng cắt phun nhẹ, phù hợp với môi trường sản xuất bị ô nhiễm nhẹ để giảm tần suất bảo trì tiếp nhiên liệu.
Q3: Các vòng bi loạt HK có thể hoạt động mà không có trục đất cứng?
A3: Không được khuyến cáo. Bề mặt tiếp xúc trục phù hợp phải đạt độ cứng dập HRC60 ′′ 64 với lớp phủ gương để phục vụ như đường chạy bên trong và tránh thất bại mòn nhanh của vòng bi.
