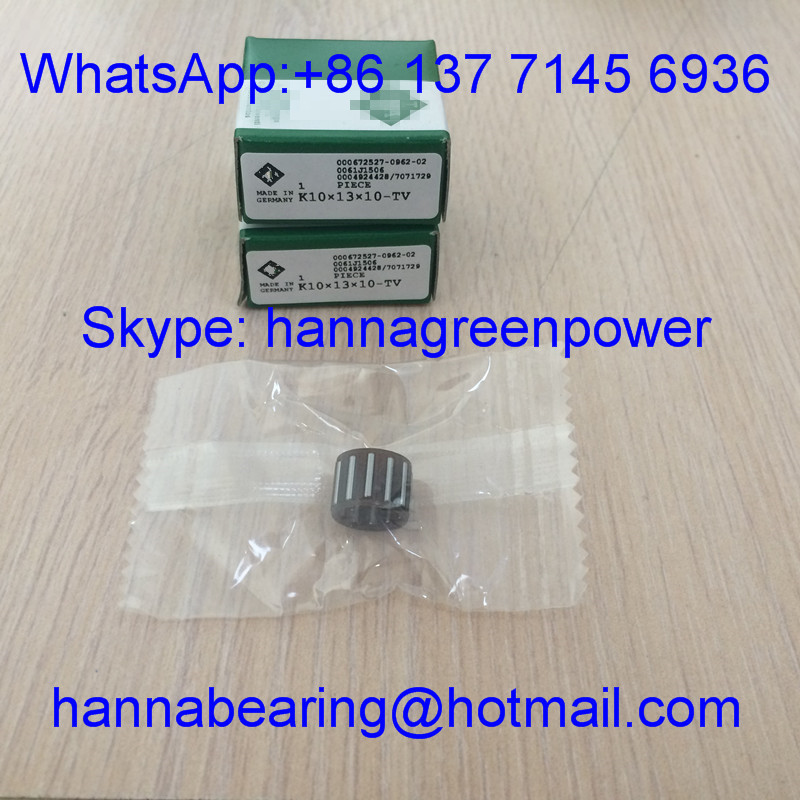

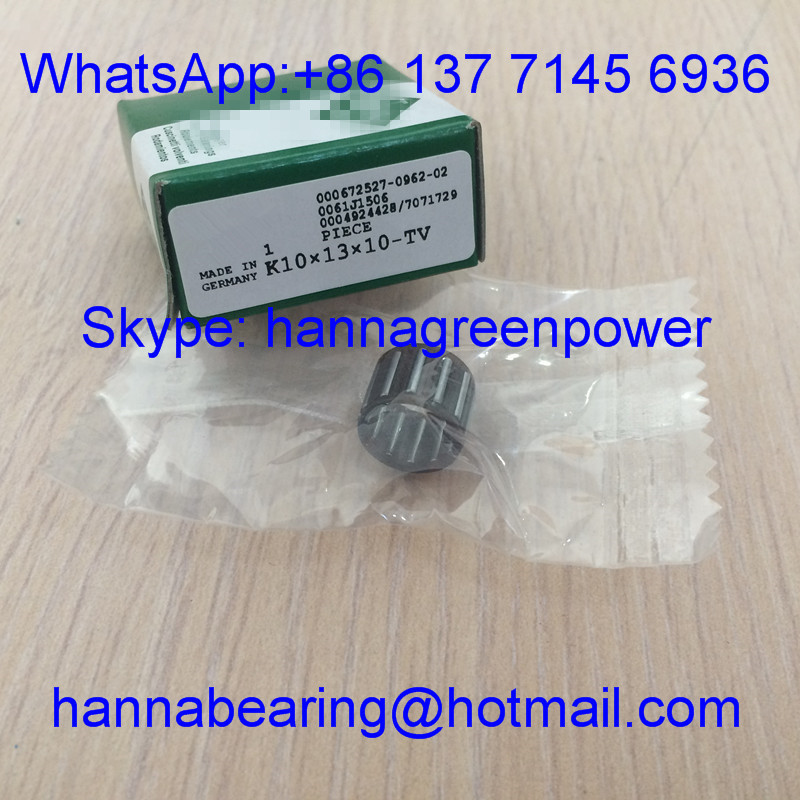

K10x13x10- TV / K10x13x10-TN Polyamide Cage Needle Roller & Cage Assemblies 10*13*10mm

1. Tổng quan sản phẩm

K10x13x10-TV và K10x13x10-TN là các cụm kim con lăn và vòng cách riêng biệt theo tiêu chuẩn mét, không có vòng ngoài và vòng trong, kích thước giới hạn thống nhất Fw=10mm đường kính ăn khớp bên trong, đường kính ngoài con lăn Dw=13mm, chiều rộng tổng thể C=10mm. Dòng K này chỉ hoạt động với lỗ ổ trục được tôi cứng và trục được tôi bóng gương để tạo thành bộ ổ kim hoàn chỉnh.

• K10x13x10-TV: Vòng cách nhựa PA66 TV gia cố sợi thủy tinh tiêu chuẩn, chịu nhiệt ổn định và tốc độ quay giới hạn cực cao cho thiết bị truyền động thu nhỏ tốc độ cao liên tục;
• K10x13x10-TN: Vòng cách nylon PA66 TN tối ưu hóa ma sát thấp, định vị con lăn chính xác, tiếng ồn khi chạy thấp hơn, lý tưởng cho các thiết bị truyền động siêu nhỏ chính xác, yên tĩnh với các tiêu chuẩn kiểm soát tiếng ồn nghiêm ngặt.

Nhiều con lăn kim hình trụ dày đặc được phân tách đều bởi vòng cách nhựa tích hợp, khả năng chịu tải hướng tâm vượt trội trong tiết diện hướng tâm siêu hẹp. Chỉ chịu tải hướng tâm thuần túy, được sử dụng rộng rãi cho hộp số giảm tốc siêu nhỏ, dụng cụ điện cầm tay thu nhỏ, con lăn căng siêu nhỏ trong ngành dệt, cụm trượt siêu nhỏ tự động hóa, thiết bị kiểm tra chính xác và cấu trúc truyền động mô hình nhẹ với không gian lắp đặt hướng tâm hạn chế.

2. Thông số kỹ thuật

Thông số cơ bản thống nhất

Đường kính trục ăn khớp Fw: 10 mm
Đường kính ngoài con lăn kim Dw: 13 mm
Chiều rộng cụm C: 10 mm
Cấu trúc: Cụm kim con lăn & vòng cách riêng biệt, không có vòng trong, không có vỏ ngoài dạng cốc rút
Vật liệu con lăn kim: Thép vòng bi mạ crôm cacbon cao GCr15
Khe hở hướng tâm tiêu chuẩn: CN khe hở thông thường
Bán kính vát cạnh tối thiểu r: 0.3 mm
Yêu cầu trục & lỗ ổ trục: Độ cứng tôi HRC60–64 với siêu hoàn thiện gương

K10x13x10-TV

Vòng cách: Vòng giữ nhựa PA66 TV gia cố sợi thủy tinh tiêu chuẩn
Tải trọng động Cr: 4750 N
Tải trọng tĩnh Cor: 6180 N
Tốc độ quay giới hạn bôi trơn bằng mỡ: 21800 vòng/phút
Tốc độ quay giới hạn bôi trơn bằng dầu: 32500 vòng/phút
Trọng lượng tịnh: 0.0022 kg

K10x13x10-TN

Vòng cách: Vòng giữ nhựa PA66 TN gia cố sợi thủy tinh tối ưu hóa tiếng ồn thấp
Tải trọng động Cr: 4620 N
Tải trọng tĩnh Cor: 6030 N
Tốc độ quay giới hạn bôi trơn bằng mỡ: 17500 vòng/phút
Tốc độ quay giới hạn bôi trơn bằng dầu: 23200 vòng/phút
Trọng lượng tịnh: 0.0023 kg
Bản vẽ kích thước đầy đủ và dữ liệu kiểm tra hiệu suất tải đầy đủ của hai mẫu có sẵn theo yêu cầu của khách hàng.

3. Ưu điểm chính

1. Thiết kế cụm vòng cách & kim con lăn riêng biệt, kết hợp linh hoạt với ổ trục và trục được tôi cứng do khách hàng tự xử lý, giảm đáng kể chi phí khuôn và gia công thiết bị tổng thể
2. Tiết diện hướng tâm siêu mỏng tiết kiệm không gian lắp đặt hướng tâm, đáp ứng hoàn hảo các yêu cầu thiết kế cấu trúc truyền động nhỏ gọn hóa
3. Hai tùy chọn vòng cách nhựa sợi thủy tinh PA66 (TV / TN) đáp ứng các yêu cầu vận hành khác nhau: TV cho hoạt động liên tục tốc độ siêu cao; TN cho truyền động chính xác, yên tĩnh, tiếng ồn thấp
4. Bố trí con lăn kim dày đặc, đồng đều cung cấp độ cứng hướng tâm đáng tin cậy và khả năng chịu tải nặng, hoạt động chu kỳ dài, trung bình tốc độ, chuyển động qua lại ổn định
5. Vòng cách nylon biến tính sợi thủy tinh giúp giảm hiệu quả ma sát lăn, triệt tiêu tiếng ồn rung động bất thường, chống biến dạng nhiệt độ cao và tránh con lăn bị phân tán
6. Tùy chọn tùy chỉnh: con lăn kim thép không gỉ chống gỉ, khe hở hướng tâm C3 tăng cường, đánh dấu laser OEM, đổ đầy chất bôi trơn đặc biệt nhiệt độ thấp

Đơn giản hóa hiệu quả thiết kế cấu trúc truyền động thu nhỏ và kéo dài tuổi thọ của các cụm hỗ trợ trục siêu nhỏ

4. Ứng dụng

Bộ cụm vòng cách kim con lăn riêng biệt K10x13x10-TV / K10x13x10-TN này được sử dụng rộng rãi cho các thiết bị công nghiệp và dân dụng tải trọng nhẹ siêu nhỏ sau:

• Hộp số giảm tốc siêu nhỏ, các bộ phận hỗ trợ bên trong trục truyền động nhỏ
• Dụng cụ điện cầm tay mini, các bộ phận quay của máy điện nhỏ làm vườn
• Thiết bị kiểm tra chính xác văn phòng, các đơn vị con lăn trượt căng siêu nhỏ của máy dệt
• Cơ cấu trượt tuyến tính thu nhỏ tự động hóa và các cụm định vị cam siêu nhỏ
• Đồ chơi mô hình nhẹ, các cụm truyền động quay nhẹ của thiết bị gia dụng nhỏ
• Phụ tùng thay thế hậu mãi cho thiết bị có cụm vòng cách kim con lăn riêng biệt đường kính trong 10mm

Giải pháp con lăn kim siêu nhỏ, tốc độ cao, nhỏ gọn, tùy chọn kép lý tưởng cho thiết bị truyền động có ổ trục tôi cứng mù

5. Tại sao chọn GQZ Bearing

• 25 năm kinh nghiệm sản xuất chuyên nghiệp cụm vòng cách kim con lăn riêng biệt dòng K
• Hai mẫu hoàn toàn có thể thay thế kích thước với các cụm kim dòng K10×13×10 tiêu chuẩn quốc tế, dung sai kích thước nhất quán và độ chính xác ăn khớp con lăn
• Hỗ trợ dịch vụ tùy chỉnh OEM & ODM đầy đủ cho con lăn kim thép không gỉ và tùy chỉnh khe hở đặc biệt
• Kiểm tra nghiêm ngặt toàn quy trình: kiểm tra độ cứng nguyên liệu, độ chính xác tạo hình vòng cách nhựa, phân loại con lăn kim đồng đều và kiểm tra độ bền chu kỳ tốc độ cao trước khi giao hàng
• Đội ngũ kỹ sư vòng bi kim chuyên nghiệp cung cấp hướng dẫn lắp đặt độ cứng lỗ ổ trục & trục ăn khớp trong vòng 24 giờ
• Dây chuyền lắp ráp sản xuất hàng loạt ổn định với giá bán buôn số lượng lớn ưu đãi cho các nhà sản xuất thiết bị thu nhỏ dài hạn

Chúng tôi tập trung vào định vị con lăn ổn định, hiệu suất ma sát thấp và hợp tác đôi bên cùng có lợi lâu dài với người mua công nghiệp toàn cầu

6. Kiểm soát chất lượng

• Kiểm tra thành phần hóa học và độ cứng bề mặt của con lăn kim thép crôm GCr15
• Gia công cắt, mài và làm tròn chính xác cho con lăn kim hình trụ để loại bỏ các cạnh sắc
• Ép phun vòng cách nhựa PA66 gia cố sợi thủy tinh, tạo hình ở nhiệt độ không đổi để giảm biến dạng
• Kiểm tra hiệu suất riêng biệt cho hai phiên bản: kiểm tra khả năng chịu nhiệt tốc độ cao của vòng cách TV, kiểm tra ma sát tiếng ồn thấp của vòng cách TN, kiểm tra độ đồng đều khe hở hướng tâm
• Kiểm tra tải con lăn kim đồng đều vào vòng cách, kiểm tra lại kích thước & ngoại hình riêng biệt cho từng mẫu trước khi đóng gói chống gỉ và vận chuyển

Mỗi lô cụm vòng cách kim con lăn đều trải qua kiểm tra độ bền chu kỳ lặp lại toàn bộ mẫu để đảm bảo hoạt động chịu tải hướng tâm ổn định bên trong lỗ ổ trục tôi cứng tùy chỉnh

7. Nhận báo giá ngay

Nếu bạn cần cụm kim con lăn riêng biệt K10x13x10-TV với vòng cách PA66 tiêu chuẩn và K10x13x10-TN với vòng cách nylon tối ưu hóa tiếng ồn thấp cho hộp số siêu nhỏ và thiết bị dụng cụ điện mini, hãy gửi yêu cầu của bạn trực tiếp cho chúng tôi.
Bạn sẽ nhận được đầy đủ các dịch vụ hỗ trợ chuyên nghiệp sau khi gửi yêu cầu:

• Phản hồi báo giá chính thức nhanh chóng từ nhà máy trong vòng 24 giờ
• Hướng dẫn khớp thông số độ cứng lỗ ổ trục & trục ăn khớp một-một bởi các kỹ sư vòng bi kim chuyên nghiệp
• Đề xuất giải pháp vòng bi tùy chỉnh bao gồm các tùy chọn con lăn kim thép không gỉ chống gỉ
• Giá bán buôn trực tiếp từ nhà máy cạnh tranh cho các đơn hàng số lượng lớn kết hợp hai mẫu

Gửi số lượng mua cần thiết của mỗi mẫu và môi trường hoạt động của thiết bị để nhận báo giá chính thức chi tiết
