LM25UU / LBD25UU / LM25UU-OP Vòng chuyển động hình quả bóng / Vòng vỏ 25*40*59mm

LM25UU, LBD25UU và LM25UU-OP là các bạc đạn tuyến tính bi tiêu chuẩn có đường kính lỗ 25mm, với ba loại cấu trúc khác nhau để đáp ứng các yêu cầu lắp đặt và khe hở đa dạng. Tất cả các dòng đều sử dụng nhiều nhóm bi thép tuần hoàn bên trong vỏ ngoài, mang lại chuyển động tuyến tính qua lại ma sát thấp mượt mà và chỉ chịu tải hướng kính.

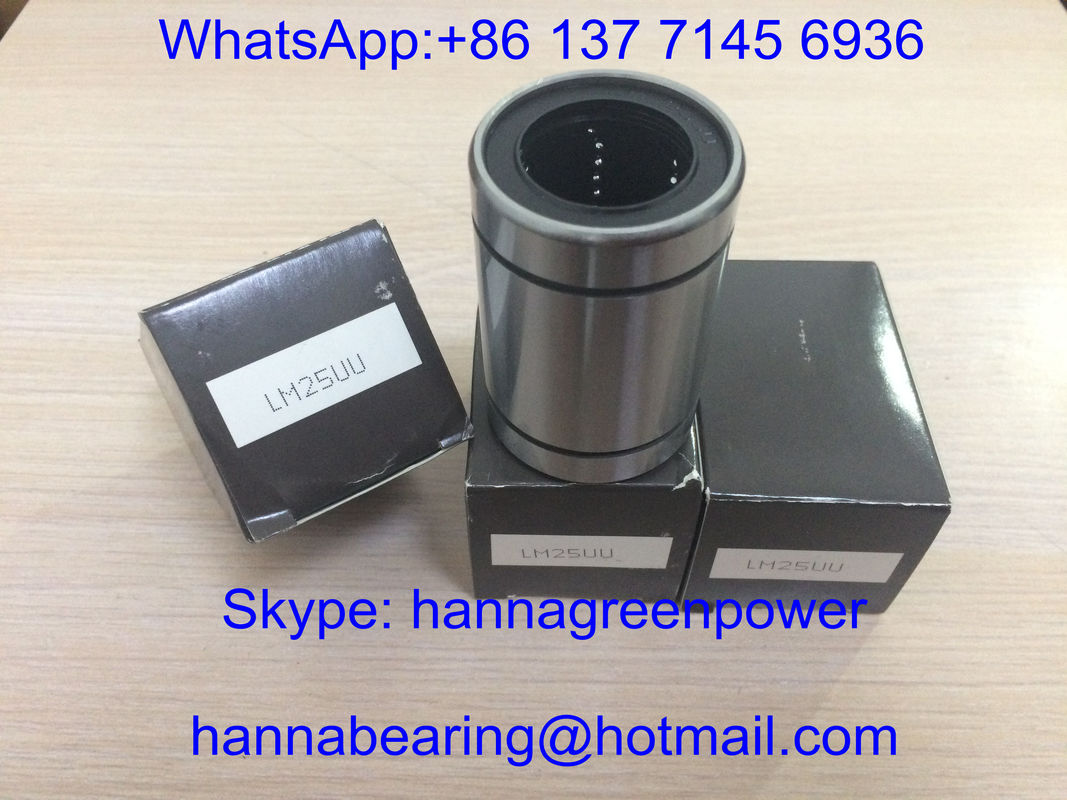

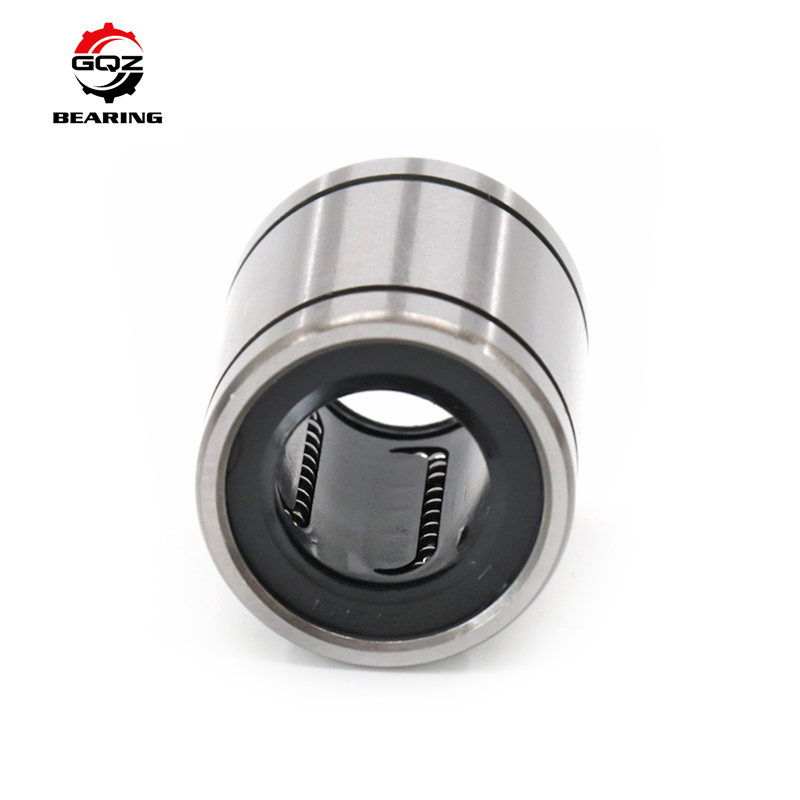

• LM25UU: Vỏ ngoài nguyên khối kín tiêu chuẩn, phớt chắn bụi cao su hai đầu, đa dụng cho các bàn trượt tuyến tính thông thường với khe hở cố định;
• LBD25UU: Vòng bi tuyến tính kín tích hợp mặt bích, có mặt bích lắp ở cả hai bên để lắp đặt trực tiếp trên bề mặt mà không cần ống định vị bổ sung;
• LM25UU-OP: Cấu trúc khe hở có thể điều chỉnh dạng rãnh hở, khe hở có thể giảm bằng cách siết chặt kẹp vỏ để loại bỏ độ rơ, lý tưởng cho các thiết bị định vị có độ chính xác cao.

Vỏ ngoài làm bằng thép kéo nguội cường độ cao, vòng bi bằng nylon phân tách đều các viên bi thép mạ crôm, bên trong được bôi trơn sẵn mỡ lithium tuổi thọ cao. Phớt chắn bụi NBR kép ngăn bụi, dầu cắt và mảnh vụn, được sử dụng rộng rãi cho thiết bị CNC, dây chuyền lắp ráp tự động hóa điện tử, gá kiểm tra, máy đóng gói và các bàn trượt truyền động chính xác với trục dẫn hướng 25mm.

Đường kính trục tương thích d: 25 mm

Khe hở hướng kính tiêu chuẩn: Khe hở CN thông thường

Vật liệu bi: Thép vòng bi GCr15

Vật liệu vòng bi: Nylon PA66 chống mài mòn

Phớt: Phớt cao su NBR chống bụi hai mặt

Tốc độ tuyến tính tối đa: 1,5 m/s

Nhiệt độ làm việc: -20°C ~ 80°C

Yêu cầu bề mặt trục: Độ siêu hoàn thiện gương HRC60~64

Đường kính ngoài D: 40 mm

Tổng chiều dài L: 59 mm

Tải động Cr: 5,8 kN

Tải tĩnh C0r: 8,3 kN

Trọng lượng tịnh: 0,145 kg

Chiều rộng mặt bích ngoài W: 64 mm

Độ dày mặt bích T: 7 mm

Đường kính ngoài D: 40 mm

Tổng chiều dài L: 59 mm

Tải động Cr: 5,8 kN

Tải tĩnh C0r: 8,3 kN

Trọng lượng tịnh: 0,182 kg

Đường kính ngoài D: 40 mm

Tổng chiều dài L: 59 mm

Cấu trúc rãnh hở để điều chỉnh khe hở

Tải động Cr: 5,4 kN

Tải tĩnh C0r: 7,8 kN

Trọng lượng tịnh: 0,138 kg

Bản vẽ kích thước đầy đủ và bảng thông số tải của ba mẫu có sẵn theo yêu cầu của khách hàng.

1. Ba phiên bản cấu trúc (thẳng kín / có mặt bích / khe hở điều chỉnh hở) đáp ứng mọi yêu cầu lắp đặt tự động hóa phổ biến, mua sắm một lần cho các sơ đồ thiết kế thiết bị khác nhau
2. Bố trí bi thép đa hàng tuần hoàn cung cấp khả năng chịu tải hướng kính đồng đều, hệ số ma sát cực thấp, trượt qua lại mượt mà không tiếng ồn, không bị kẹt
3. Phớt chắn bụi NBR tích hợp hai mặt cách ly bụi và dầu cắt trong xưởng, giữ mỡ bôi trơn bên trong và kéo dài chu kỳ bảo trì
4. Vỏ ngoài bằng thép kéo nguội có độ bền cao với dung sai kích thước ổn định, độ cứng tốt và chống biến dạng trong quá trình hoạt động liên tục dài hạn
5. Vòng bi bằng nylon PA66 giới hạn đều các viên bi thép, tránh tiếng ồn va đập và ngăn bi rơi ra trong quá trình tháo lắp
6. Tùy chọn tùy chỉnh: vỏ thép không gỉ chống gỉ, mỡ thực phẩm, khe hở C3 lớn đặc biệt, đánh dấu laser OEM và phớt FKM chịu nhiệt độ cao

Cải thiện hiệu quả độ chính xác định vị tuyến tính của thiết bị và giảm số lượng phụ tùng dự trữ cho dây chuyền sản xuất tự động

Bộ bạc đạn tuyến tính bi ba loại LM25UU / LBD25UU / LM25UU-OP này được sử dụng rộng rãi cho các thiết bị tự động hóa chính xác sau:

• Máy khắc CNC, các cụm trượt tuyến tính trục cấp máy phay nhỏ
• Thiết bị lắp ráp tự động điện tử 3C, bàn gá xử lý và gá kiểm tra chính xác
• Máy in, cơ cấu truyền động tuyến tính tốc độ cao cho thiết bị đóng gói thực phẩm
• Thiết bị kiểm tra y tế, bàn trượt chính xác phòng thí nghiệm và gá dò tìm
• Thiết bị cắt gỗ, các bộ phận chuyển động tuyến tính phụ trợ cho máy ép phun
• Phụ tùng thay thế hậu mãi cho thiết bị trượt trục dẫn hướng tuyến tính đường kính 25mm

Giải pháp vòng bi tuyến tính đa cấu trúc lý tưởng cho các cảnh tự động hóa công nghiệp có yêu cầu lắp đặt đa dạng và điều chỉnh khe hở có độ chính xác cao

• 25 năm kinh nghiệm sản xuất bạc đạn tuyến tính bi tiêu chuẩn chuyên nghiệp
• Ba mẫu hoàn toàn có thể thay thế cho vòng bi tuyến tính dòng LM/LBD tiêu chuẩn quốc tế, dung sai kích thước và độ mượt khi trượt nhất quán
• Dịch vụ tùy chỉnh OEM & ODM hoàn chỉnh hỗ trợ vỏ thép không gỉ, mỡ đặc biệt và tùy chỉnh khe hở
• Kiểm tra nghiêm ngặt toàn bộ quy trình: độ cứng nguyên liệu, độ chính xác siêu hoàn thiện lỗ trong, độ kín phớt và thử nghiệm chu kỳ trượt qua lại trước khi giao hàng
• Đội ngũ kỹ sư chuyển động tuyến tính chuyên nghiệp cung cấp hướng dẫn khớp dung sai trục & vỏ trong vòng 24 giờ
• Năng lực sản xuất hàng loạt ổn định với giá bán buôn ưu đãi cho các nhà sản xuất thiết bị tự động hóa dài hạn

Chúng tôi tập trung vào hiệu suất trượt ổn định, tiếng ồn thấp, khả năng làm kín bền bỉ và hợp tác đôi bên cùng có lợi lâu dài với người mua công nghiệp toàn cầu

• Kiểm tra thành phần hóa học và độ cứng bề mặt nguyên liệu thép kéo nguội và bi thép mạ crôm GCr15
• Gia công tiện chính xác và siêu hoàn thiện gương lỗ trong cho vỏ ngoài bạc đạn tuyến tính
• Quy trình xử lý nhiệt giảm ứng suất tiêu chuẩn để ổn định khả năng chống biến dạng của vỏ
• Kiểm tra hiệu suất toàn diện: độ đồng đều khe hở hướng kính, tiếng ồn khi trượt, độ bền chống bụi, khả năng chịu tải động và tĩnh
• Kiểm tra thể tích mỡ bôi trơn đồng đều cho vòng bi hai phớt
• Kiểm tra lại kích thước, ngoại hình và đánh dấu cuối cùng trước khi đóng gói chống gỉ và vận chuyển

Mỗi lô bạc đạn tuyến tính đều trải qua thử nghiệm độ bền chu kỳ trượt qua lại theo mẫu để đảm bảo hiệu suất trượt mượt mà ổn định trong thời gian dài

Nếu bạn cần bạc đạn tuyến tính bi kín, có mặt bích và khe hở điều chỉnh hở chất lượng cao 25mm cho thiết bị tự động hóa CNC và điện tử, hãy gửi yêu cầu của bạn trực tiếp cho chúng tôi.

Bạn sẽ nhận được đầy đủ các dịch vụ hỗ trợ chuyên nghiệp sau khi gửi yêu cầu:

• Phản hồi báo giá nhanh chóng từ nhà máy chính thức trong vòng 24 giờ
• Hỗ trợ kỹ thuật một kèm một về khớp dung sai trục & vỏ từ các kỹ sư chuyên nghiệp về chuyển động tuyến tính
• Các đề xuất giải pháp bạc đạn tùy chỉnh bao gồm vỏ thép không gỉ và các biến thể phớt chịu nhiệt độ cao
• Giá bán buôn trực tiếp từ nhà máy cạnh tranh cho các đơn hàng số lượng lớn kết hợp ba mẫu

Gửi số lượng yêu cầu của mỗi mẫu và môi trường làm việc của thiết bị để nhận báo giá chính thức chi tiết

Q1: Sự khác biệt giữa LM25UU và LM25UU-OP là gì?
A1: LM25UU là loại khe hở cố định kín hoàn toàn; LM25UU-OP có cấu trúc rãnh hở, có thể siết chặt vỏ để giảm khe hở và loại bỏ độ rơ cho thiết bị có độ chính xác cao.

Q2: Đặc điểm của vòng bi tuyến tính có mặt bích LBD25UU là gì?
A2: Mặt bích lắp tích hợp ở cả hai đầu, có thể cố định trực tiếp trên bề mặt thiết bị mà không cần ống định vị bổ sung, thuận tiện cho việc lắp đặt trên tấm mỏng.

Q3: Trục dẫn hướng tuyến tính tương thích cần đạt độ cứng bao nhiêu?
A3: Bề mặt trục cần có độ cứng tôi luyện HRC 60–64 với độ siêu hoàn thiện gương để kéo dài tuổi thọ của vòng bi tuyến tính.
