NU1007EM Gói cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn

1. Tổng quan sản phẩm

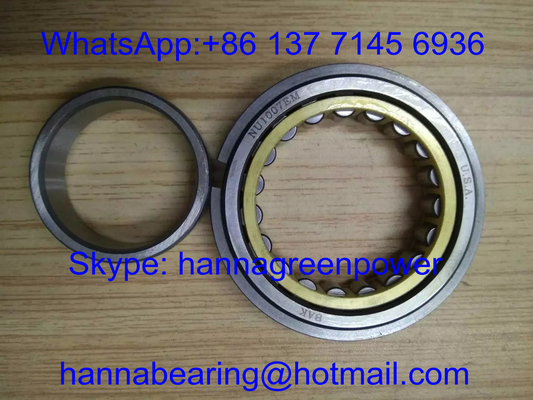

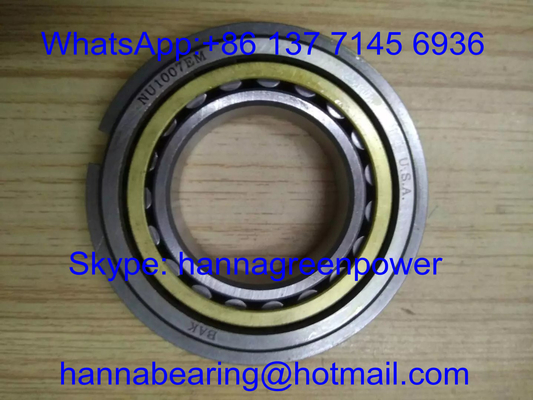

NU1007EM và NU1007M là vòng bi cuộn hình trụ có thể tách một hàng với vòng trong có thể tháo rời, kích thước ranh giới đo thống nhất d35 × D62 × B14mm. Sự khác biệt cốt lõi nằm trong vật liệu lồng:NU1007EM áp dụng lồng máy bằng đồng rắn; NU1007M sử dụng lồng thép dán.

Dòng đơn hàng NU10 này có hai xương sườn bên trên vòng ngoài và thiết kế vòng bên trong không có xương sườn, vòng bên trong có thể được tách ra một cách tự do để dễ dàng lắp đặt độc lập trục và nhà.Các cuộn hình trụ tạo thành đường tiếp xúc với đường đua, cung cấp khả năng tải trọng quang học xuất sắc trong khi thích nghi với xoay liên tục tốc độ trung bình cao.Tất cả các vòng và cuộn được làm bằng thép GCr15 hoàn toàn quen với đường đua nghiền gương cực kỳ chính xác, độ chính xác xoay ổn định, rung động thấp và tiếng ồn thấp. Được sử dụng rộng rãi cho động cơ điện tốc độ cao, máy giảm bánh răng, máy bơm thủy lực, máy dệt và trục truyền công nghiệp chung.

2Các thông số kỹ thuật

Mô hình: NU1007EM, NU1007M
Kích thước ranh giới ((mm): lỗ d=35, OD D=62, chiều rộng B=14
Khoảng bán kính r=0,6mm
Cấu trúc: Gói cuộn hình trụ hàng đơn, vòng ngoài có hai xương sườn, vòng trong không có xương sườn, vòng bên trong có thể tách
Vật liệu thô: Thép có hàm lượng crôm cao carbon GCr15 cho vòng và cuộn
Sự khác biệt trong lồng:

• NU1007EM: Chuồng đồng rèn cứng, chống nhiệt độ cao, chống biến dạng ở tốc độ cao
• NU1007M: Chuồng thép dán, nhẹ, hiệu quả về chi phí cho điều kiện làm việc chung

Trọng lượng quang động cơ bản Cr: 28,2kN
Trọng lượng tâm tĩnh cơ bản C0r: 27.5kN
Tốc độ quay giới hạn: Mỡ 9500 r/min, Dầu 11200 r/min
Trọng lượng ròng của vòng bi đơn: 0,17 kg
Tiêu chuẩn độ trống bên trong: độ trống bình thường CN, độ trống mở rộng C3 có thể tùy chỉnh
Phạm vi nhiệt độ hoạt động: -30 °C ~ 120 °C
Đề xuất vai gắn: da min=40mm, Da max=57mm
Các bản vẽ lắp đặt đầy đủ, hướng dẫn phù hợp tốc độ và báo cáo thử nghiệm độ bền tốc độ cao chu kỳ dài có thể được cung cấp theo yêu cầu của khách hàng.

3Ưu điểm chính

1. Thiết kế vòng bên trong có thể tách ra, lắp ráp tách biệt của trục và khoang vòng bi, đơn giản hóa rất nhiều quá trình tháo rời bảo trì cho trục truyền dài.
2. Hai phiên bản lồng để lựa chọn khác nhau: lồng EM đồng phù hợp với tốc độ cao, nhiệt độ cao và hoạt động liên tục lâu; lồng thép M làm giảm chi phí cho thiết bị chung tiêu chuẩn.
3. Cấu trúc cuộn hình trụ liên lạc đường dây, hiệu suất chịu tải trọng quang học tuyệt vời, hoạt động ổn định dưới tải trọng tác động quang học nặng của hộp số và máy bơm.
4. Mặt lăn siêu mịn, hệ số ma sát thấp, kiểm soát hiệu quả sự gia tăng nhiệt độ trong vòng xoay tốc độ cao lâu dài, tránh sự cố quá nóng.
5. GCr15 xử lý nhiệt dập hoàn toàn, độ cứng bề mặt HRC60-65, chống mệt mỏi và chống mài mòn tuyệt vời, kéo dài chu kỳ dịch vụ của động cơ và thiết bị truyền tải.
6. Không có vòng bên trong xương sườn cho phép bù đắp trượt trục nhỏ, giải phóng căng thẳng mở rộng nhiệt của trục trong quá trình vận hành tốc độ cao, ngăn chặn khóa vòng bi.
7. Kích thước lắp đặt theo thước đo phổ biến tiêu chuẩn, hoàn toàn thay thế với vòng bi cuộn trụ toàn cầu dòng NU1007, không sửa đổi cho trục và nhà hiện có.
8. Dịch vụ tùy chỉnh toàn diện: nâng cấp độ chính xác cao P4/P5, điều chỉnh độ rõ ràng C3, đánh dấu laser OEM, bao bì chống rỉ hộp ra thị trường trung lập, bôi mỡ nhiệt độ cao đặc biệt.

4. Các kịch bản ứng dụng

NU1007EM / NU1007M vòng bi cuộn hình trụ đơn hàng có thể tách là các bộ phận thay thế xoay vòng tải radial tốc độ cao cho thiết bị truyền tải công nghiệp:

• Các bộ đệm hỗ trợ rotor động cơ điện AC/DC tốc độ trung bình và cao
• Máy giảm tốc độ nhỏ và trung bình, vòng bi khớp trục đầu vào / đầu ra hộp số
• Máy bơm dầu thủy lực nhẹ, máy bơm chân không, vị trí hỗ trợ quay tốc độ cao
• Máy quay vải, thiết bị in ấn, vòng bi cuộn truyền chính
• Các bộ phận hỗ trợ rotor của trục truyền công nghiệp hạng nhẹ

Lớp vòng bi cuộn hình trụ có thể tách ra của dòng NU1007
Giải pháp mang tải radial tốc độ cao hiệu quả về chi phí cho các nhà máy ô tô, OEM hộp số và mua bán hàng loạt bảo trì máy móc chung.

5. Tại sao chọn GQZ Bearing

• 25 năm kinh nghiệm sản xuất chuyên nghiệp của vòng bi cuộn trụ đơn hàng có thể tách NU10 bao gồm NU1007EM và NU1007M
• NU1007EM & NU1007M hoàn toàn có thể đổi chiều với vòng bi tiêu chuẩn quốc tế, xếp hạng tải nhất quán, dung sai tốc độ và tiêu chuẩn dung sai lắp ráp.
• Dịch vụ tùy biến OEM & ODM hoàn chỉnh hỗ trợ lớp độ chính xác cao P4, độ sạch C3 và lấp dầu nhiệt độ cao đặc biệt.
• Dòng kiểm tra đầy đủ trước giao hàng nghiêm ngặt: thử nghiệm độ cứng nguyên liệu GCr15, sàng lọc phân loại kích thước cuộn, thử nghiệm lão hóa vòng quay tốc độ cao chu kỳ dài, thử nghiệm mệt mỏi tác động quang học liên tục.
• Nhóm kỹ thuật vòng bi hình trụ chuyên nghiệp cung cấp phù hợp tốc độ tải, lựa chọn loại lồng và hướng dẫn kỹ thuật lắp đặt trục trong vòng 24 giờ làm việc.
• Xưởng sản xuất hàng loạt ổn định với giá bán buôn hàng hóa hàng loạt đối với các nhà sản xuất động cơ lâu dài, nhà máy hộp số và nhà cung cấp phụ tùng thiết bị công nghiệp.

Chúng tôi chuyên về cấu trúc hình trụ vòng bên trong có thể tách ra, các lựa chọn lồng đồng / thép kép,Thiết kế tốc độ cao và ma sát thấp và hợp tác lâu dài với các nhà mua phụ tùng chuyển số công nghiệp toàn cầu.

6. Kiểm soát chất lượng

• Kiểm tra thành phần hóa học và độ cứng của nguyên liệu thô cho vòng bên trong, vòng ngoài và vòng trống gạch thép có GCr15
• Phép rèn chính xác, làm nóng và làm nóng, chế biến đường nghiền siêu gương cho vòng bi
• Đường dây sản xuất làm nguội nhiệt độ cao, siêu hoàn thiện và phân loại kích thước tự động
• Quá trình sản xuất độc lập lồng kép: gia công chính xác lồng đồng / thép lồng đóng dấu hình thành, kiểm soát độ trong sạch bộ lăn nghiêm ngặt
• Kiểm tra hiệu suất được phân loại có mục tiêu: thử nghiệm lão hóa xoay tốc độ cao chu kỳ dài NU1007, thử nghiệm mệt mỏi tác động quang chiếu lặp đi lặp lại, phát hiện sự hao mòn bành trướng nhiệt độ cao
• Kiểm tra lại độ khoan dung kích thước đầy đủ và khiếm khuyết bề mặt trước khi bọc dầu chống rỉ sét và bao bì bìa xuất khẩu

Mỗi lô sản xuất của vòng bi NU1007EM và NU1007M phải trải qua thử nghiệm quay tốc độ cao lấy mẫu đầy đủ để đảm bảo hiệu suất hỗ trợ tải radial ổn định trong thời gian dài trong động cơ,thiết bị hộp số và máy bơm.

7- Nhận lời đề nghị ngay.

Nếu bạn cần NU1007EM lồng đồng và lồng thép NU1007M vòng bi cuộn hình trụ tách rời cho động cơ tốc độ cao, máy giảm tốc và thiết bị bơm thủy lực OEM phù hợp và bảo trì,gửi yêu cầu mua hàng trực tiếp.

Bạn sẽ nhận được đầy đủ các dịch vụ hỗ trợ chuyên nghiệp sau khi gửi yêu cầu:

• Phản hồi chính thức nhanh chóng trong 24 giờ
• Một đối với một tốc độ tải phù hợp, lựa chọn loại lồng và cài đặt vỏ trục hướng dẫn kỹ thuật từ kỹ sư vòng bi hình trụ chuyên nghiệp
• Các giải pháp hiệu suất vòng bi tùy chỉnh bao gồm nâng cấp độ chính xác cao P4 và các tùy chọn độ trong mở rộng C3
• Giá bán buôn trực tiếp của nhà máy cạnh tranh cho đơn đặt hàng hỗn hợp của NU1007EM và NU1007M

Cung cấp số lượng mua hàng cần thiết, tốc độ xoay thiết bị và môi trường nhiệt độ hoạt động liên tục để có được tài liệu báo giá chính thức kín chi tiết.

8. Câu hỏi thường gặp

Q1: Sự khác biệt giữa NU1007EM và NU1007M là gì?
A1: Sự khác biệt là vật liệu của lồng. NU1007EM là lồng đồng gia công cứng, phù hợp với các điều kiện làm việc ở tốc độ cao và nhiệt độ cao; NU1007M là lồng thép dán,hiệu quả về chi phí cho thiết bị tốc độ trung bình chung.
Q2: Đặc điểm của vòng bi cuộn hình trụ có thể tách ra của loạt NU là gì?
A2: Nhẫn bên ngoài với hai xương sườn, vòng bên trong không có xương sườn, vòng bên trong có thể được tách ra, cài đặt dễ dàng của trục và ghế mang,và cho phép trượt trục nhỏ của vòng tròn bên trong để hấp thụ sự mở rộng nhiệt trục.
Câu 3: Dòng NU1007 có thể chịu tải trọng trục?
A3: Chủ yếu chịu tải trọng quang quang thuần túy, chỉ có thể chịu được lực trục tình cờ nhỏ, nếu có tải trọng trục lớn, cần có vòng bi đẩy phù hợp.
