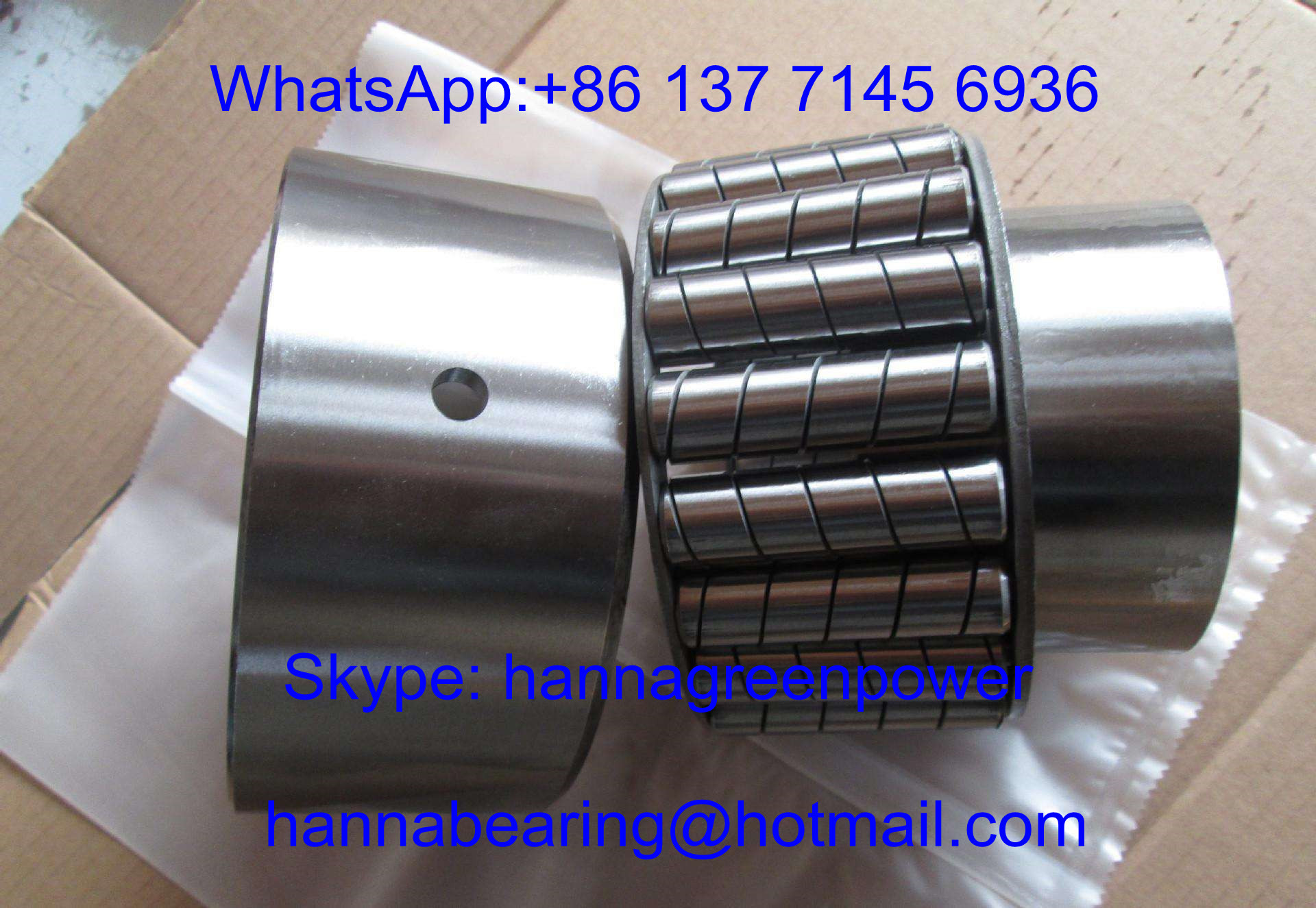

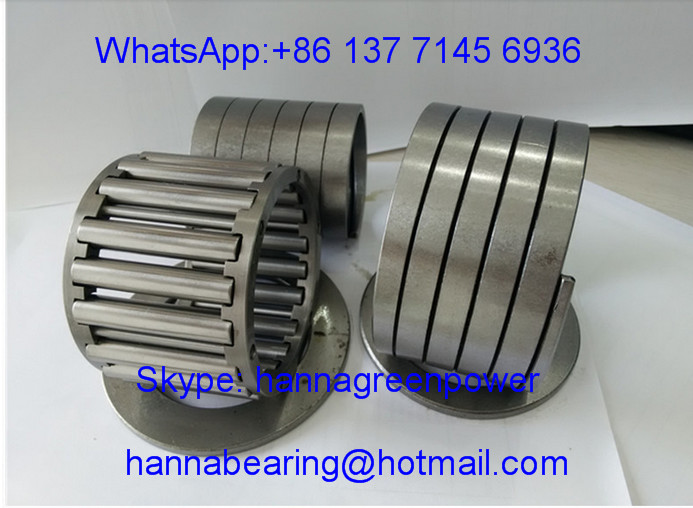

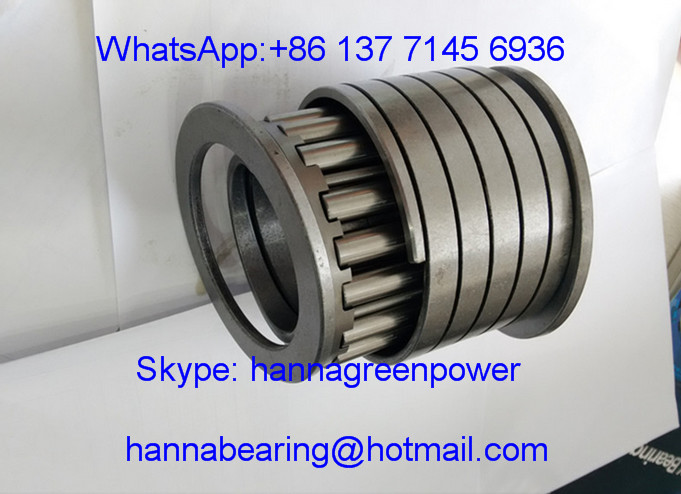

AS8112WE Xích vòng xoắn ốc đàn hồi / AS8112WB Xích vòng xoắn nhiệt độ cao

AS8112WE và AS8112WB thuộc dòng bạc đạn đũa trụ hướng tâm một chiều 8112, với kích thước biên dạng tiêu chuẩn d=60mm, D=95mm, T=26mm. Hai model này chỉ khác nhau ở vật liệu và cấu trúc vòng cách.

Bạc đạn đũa trụ hướng tâm AS bao gồm vòng đệm trục, vòng đệm vỏ và cụm đũa trụ dày đặc. Các đũa trụ ngắn tạo tiếp xúc đường với bề mặt rãnh lăn, mang lại khả năng chịu tải hướng trục tĩnh và động cực cao, lý tưởng cho các thiết bị chịu tải hướng trục một chiều lớn. Vòng đệm trục bên trong khớp với trục quay, vòng đệm vỏ bên ngoài khớp với ổ đỡ vỏ cố định, cho phép truyền tải tải trọng hướng trục thuần túy với chức năng định vị hướng kính hạn chế.

Tất cả các vòng đệm và đũa trụ đều sử dụng thép GCr15 tôi toàn bộ với rãnh lăn được mài gương siêu chính xác, tổn thất ma sát thấp và hiệu suất chống mỏi ổn định. Được sử dụng rộng rãi cho trục chính máy tiện đứng, trục ép máy dập nặng, xi lanh thủy lực đứng, trục đứng máy nâng hạng nặng trong khai thác mỏ và thiết bị giảm tốc hạng nặng.

Model: AS8112WE, AS8112WB
Kích thước biên dạng (mm): Lỗ trong d=60, Đường kính ngoài D=95, Chiều dày T=26
Bán kính góc lượn nhỏ nhất r: 1.0mm
Cấu trúc: Bạc đạn đũa trụ hướng tâm một chiều, cấu trúc ba mảnh có thể tách rời
Nguyên liệu: Thép hợp kim crôm cacbon cao GCr15 cho vòng đệm trục, vòng đệm vỏ và đũa lăn
Phân biệt lồng cage cốt lõi:

• AS8112WE: Lồng đồng thau gia công đặc, chịu nhiệt độ cao, chống biến dạng dưới tải nặng liên tục dài hạn
• AS8112WB: Lồng thép dập, nhẹ, hiệu quả chi phí cho điều kiện làm việc tải hướng trục nặng thông thường

Tải trọng hướng trục động cơ bản Ca: 148kN
Tải trọng hướng trục tĩnh cơ bản C0a: 432kN
Tốc độ quay giới hạn: Mỡ bôi trơn 1600 vòng/phút, Dầu 2200 vòng/phút
Trọng lượng tịnh một bộ: 0.53kg
Khe hở tiêu chuẩn: Khe hở CN thông thường, có thể tùy chỉnh khe hở đặc biệt
Phạm vi nhiệt độ hoạt động: -30℃ ~ 120℃
Tham khảo vai lắp đặt: da tối đa=68mm, Da tối thiểu=87mm
Bản vẽ lắp đặt trục đứng hoàn chỉnh, hướng dẫn khớp tải và báo cáo thử nghiệm độ bền hướng trục chu kỳ dài có thể được cung cấp theo yêu cầu của khách hàng.

1. Cấu trúc tách rời ba mảnh, vòng đệm trục, cụm lồng đũa và vòng đệm vỏ có thể lắp đặt riêng biệt, giúp đơn giản hóa đáng kể công việc tháo lắp và bảo trì trục đứng.
2. Hai phiên bản lồng cage phù hợp với các điều kiện làm việc khác nhau: lồng WE bằng đồng thau thích ứng với nhiệt độ cao, tải hướng trục nặng liên tục; lồng WB bằng thép giúp kiểm soát chi phí cho máy móc hạng nặng thông thường.
3. Thiết kế tiếp xúc đường của đũa trụ ngắn dày đặc, khả năng chịu tải hướng trục siêu cao, chống va đập tức thời tuyệt vời do máy ép và máy công cụ đứng tạo ra.
4. Bề mặt rãnh lăn siêu mịn, hệ số ma sát thấp, hạn chế hiệu quả sự gia tăng nhiệt độ dưới tải hướng trục liên tục trong thời gian dài, tránh hỏng hóc do kẹt.
5. Tôi toàn bộ xử lý nhiệt đạt độ cứng HRC60–65 cao, chống mài mòn và chống mỏi vượt trội, kéo dài chu kỳ đại tu của thiết bị đứng hạng nặng.
6. Thiết kế tải hướng trục một chiều thuần túy, phân bố tải trọng ổn định trên tất cả các đũa lăn, phân tán hiệu quả trọng lực thẳng đứng và lực ép của trục chính máy công cụ.
7. Kích thước lắp đặt tiêu chuẩn mét phổ dụng, hoàn toàn có thể thay thế cho bạc đạn đũa trụ hướng tâm tiêu chuẩn toàn cầu 8112, không cần sửa đổi trục và vỏ hiện có.
8. Dịch vụ tùy chỉnh hoàn chỉnh: nâng cấp độ chính xác P4/P5, đánh dấu laser OEM trên bề mặt vòng đệm, bao bì thùng carton xuất khẩu trung tính chống gỉ, mỡ đặc biệt chịu nhiệt độ cao được bơm sẵn.

Bạc đạn đũa trụ hướng tâm một chiều AS8112WE / AS8112WB là các bộ phận dự phòng cốt lõi chịu tải hướng trục nặng cho máy móc công nghiệp đứng:

• Các cụm bạc đạn đỡ trục chính máy tiện đứng, trung tâm gia công đứng
• Các bộ phận khớp tải hướng trục một chiều cho trục ép máy dập thủy lực, máy rèn
• Các vị trí chịu tải trọng đứng cho xi lanh thủy lực nặng, thiết bị ép luyện kim
• Các bộ phận đỡ quay đứng, trục truyền động đứng máy nâng mỏ, cần cẩu lớn
• Các bộ phận bạc đạn đũa trụ hướng tâm trục đứng giảm tốc bánh răng hạng nặng, tuabin gió

Bạc đạn đũa trụ hướng tâm 8112 có thể thay thế cho thị trường hậu mãi
Giải pháp bạc đạn chịu tải hướng trục cao hiệu quả chi phí cho thiết bị đứng cho các nhà sản xuất máy công cụ, OEM máy ép thủy lực và các nhà máy bảo trì máy móc hạng nặng mua số lượng lớn.

25 năm kinh nghiệm sản xuất chuyên nghiệp bạc đạn đũa trụ hướng tâm dòng AS8110 bao gồm AS8112WE và AS8112WB
AS8112WE & AS8112WB hoàn toàn có thể thay thế về kích thước với bạc đạn hướng tâm tiêu chuẩn quốc tế, khả năng chịu tải hướng trục, dung sai tốc độ và dung sai lắp đặt nhất quán.
Dịch vụ tùy chỉnh OEM & ODM hoàn chỉnh hỗ trợ cấp độ chính xác cao P4 và bơm mỡ nhiệt độ cao đặc biệt.
Quy trình kiểm tra đầy đủ nghiêm ngặt trước khi giao hàng: kiểm tra độ cứng vật liệu GCr15, sàng lọc kích thước đũa lăn, thử nghiệm lão hóa tải hướng trục không đổi chu kỳ dài, thử nghiệm mài mòn mỏi tác động lặp lại.
Đội ngũ kỹ sư bạc đạn đũa trụ chuyên nghiệp cung cấp tính toán tải hướng trục một-một, lựa chọn loại lồng cage và hướng dẫn kỹ thuật lắp đặt trục đứng trong vòng 24 giờ làm việc.
Xưởng sản xuất hàng loạt ổn định với giá bán buôn nhà máy cạnh tranh cho các đơn hàng hỗn hợp các model lồng đồng thau WE và lồng thép WB, hợp tác lâu dài với người mua phụ tùng máy công cụ đứng và thiết bị thủy lực toàn cầu.
Chúng tôi chuyên về cấu trúc đũa trụ hướng tâm ba mảnh có thể tách rời, tùy chọn lồng đồng thau/thép kép, thiết kế chịu tải hướng trục nặng và hợp tác đôi bên cùng có lợi lâu dài với các nhà cung cấp thiết bị công nghiệp hạng nặng.

Kiểm tra thành phần hóa học và độ cứng vật liệu cho phôi vòng đệm trục, vòng đệm vỏ và đũa lăn bằng thép GCr15
Gia công rèn chính xác, tôi & ram, mài rãnh lăn siêu gương cho vòng đệm hướng tâm
Dây chuyền sản xuất tôi nhiệt độ cao, siêu hoàn thiện và phân loại kích thước tự động cho đũa trụ ngắn
Dây chuyền sản xuất lồng cage độc lập: gia công chính xác lồng đồng thau / dập tạo hình lồng thép, kiểm soát chặt chẽ khe hở lắp ráp đũa lăn
Kiểm tra hiệu suất phân loại có mục tiêu: thử nghiệm lão hóa tải hướng trục không đổi chu kỳ dài AS8112, thử nghiệm mài mòn mỏi tác động thẳng đứng lặp lại, phát hiện mài mòn biến dạng nhiệt độ cao
Kiểm tra lại dung sai kích thước và khuyết tật bề mặt trước khi phủ dầu chống gỉ và đóng gói thùng carton xuất khẩu
Mỗi lô sản xuất bạc đạn AS8112WE và AS8112WB đều trải qua thử nghiệm quay mô phỏng tải hướng trục lấy mẫu đầy đủ để đảm bảo hiệu suất hỗ trợ tải hướng trục một chiều nặng ổn định lâu dài trong máy công cụ đứng và thiết bị máy ép thủy lực.

Nếu bạn cần bạc đạn đũa trụ hướng tâm một chiều AS8112WE lồng đồng thau và AS8112WB lồng thép cho trục chính máy tiện đứng, máy ép thủy lực và thiết bị truyền động đứng OEM mua số lượng lớn và bảo trì, hãy gửi yêu cầu mua hàng của bạn trực tiếp.
Bạn sẽ nhận được đầy đủ các dịch vụ hỗ trợ chuyên nghiệp sau khi gửi yêu cầu:

• Phản hồi báo giá chính thức nhanh chóng từ nhà máy trong vòng 24 giờ
• Tính toán tải hướng trục một-một, lựa chọn model lồng cage và hướng dẫn kỹ thuật lắp đặt vỏ trục đứng từ các kỹ sư bạc đạn hướng tâm chuyên nghiệp
• Các giải pháp hiệu suất bạc đạn tùy chỉnh bao gồm nâng cấp độ chính xác P4 và các tùy chọn mỡ chịu nhiệt độ cao
• Giá bán buôn trực tiếp nhà máy cạnh tranh cho các đơn hàng hỗn hợp lồng WE và WB

Cung cấp số lượng mua hàng yêu cầu, tải hướng trục tối đa của thiết bị và môi trường nhiệt độ hoạt động liên tục để nhận tài liệu báo giá chính thức niêm phong chi tiết.

Q1: Sự khác biệt giữa AS8112WE và AS8112WB là gì?
A1: Sự khác biệt nằm ở vật liệu vòng cách. AS8112WE sử dụng lồng đồng thau gia công đặc, phù hợp với nhiệt độ cao và tải hướng trục nặng liên tục trong thời gian dài; AS8112WB sử dụng lồng thép dập, tiết kiệm chi phí cho máy móc đứng tải trung bình thông thường.
Q2: Bạc đạn đũa trụ AS8112 có thể chịu tải gì?
A2: Đây là bạc đạn hướng tâm một chiều, chủ yếu chịu tải hướng trục một chiều lớn, chỉ có thể chịu lực hướng kính nhỏ incidental, không phù hợp với thiết bị có tải hướng kính lớn.
Q3: Ưu điểm của cấu trúc ba mảnh có thể tách rời là gì?
A3: Vòng đệm trục, cụm đũa lăn và vòng đệm vỏ có thể tách rời tự do, thuận tiện cho việc lắp ráp trục và ổ đỡ tương ứng, giảm đáng kể độ khó bảo trì thiết bị trục chính đứng.
