CR6016PX1 Xích đơn hàng vòng bi có hình tròn tròn cho máy đào

1. Tổng quan sản phẩm

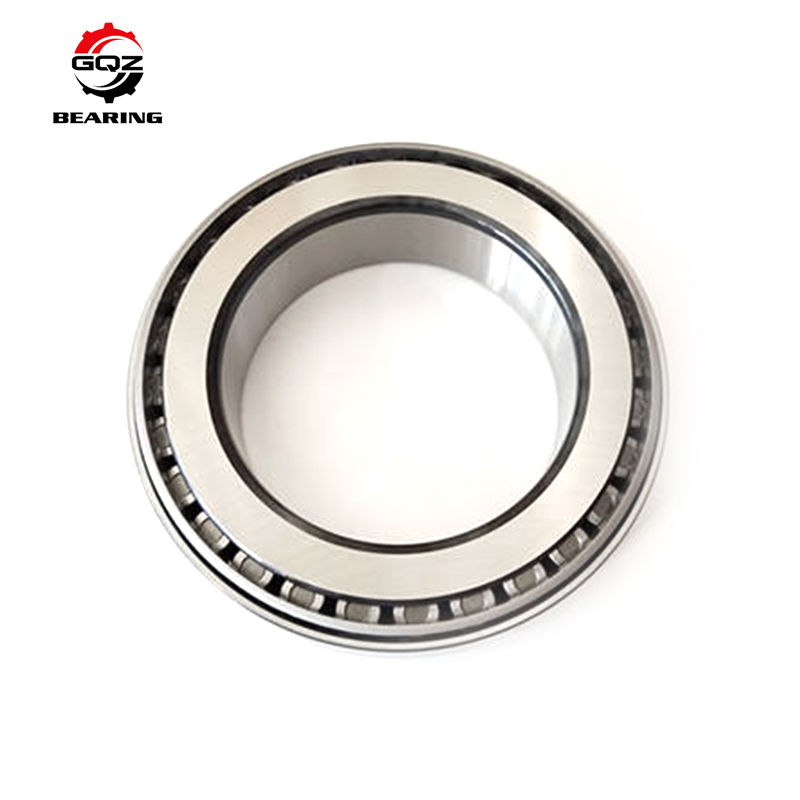

CR6016PX1 và CR6016PX2V6 là vòng bi côn một dãy lớn, có thể tách rời, được tùy chỉnh đặc biệt cho bộ giảm tốc cuối cùng của máy xúc hạng nặng, kích thước lắp ráp lõi thống nhất 300×380×38mm, không gian lắp đặt ngoài hoàn toàn có thể thay thế cho nhau.
Giải thích sự khác biệt mã hậu tố:

• CR6016PX1: Cấp chính xác PX tiêu chuẩn, xử lý nhiệt tôi thể thông thường, vòng cách bằng thép dập tiêu chuẩn, hiệu quả chi phí cho điều kiện vận hành xây dựng gián đoạn tải trung bình.
• CR6016PX2V6: Phiên bản gia cố nâng cấp; mài trong siêu chính xác PX2 + quy trình gia cố bề mặt đặc biệt V6, đường cong tiếp xúc con lăn logarit được tối ưu hóa, cải thiện khả năng chống mài mòn, chống sốc và độ bền nhiệt độ cao, tiếng ồn vận hành thấp, phù hợp với điều kiện làm việc của máy xúc khai thác mỏ tải nặng, va đập mạnh, hoạt động liên tục 24h.

Cấu trúc côn & chén tách rời mở, cụm côn trong (vòng trong + con lăn côn + vòng cách) và chén ngoài có thể tháo rời độc lập, thuận tiện thay thế từng bộ phận, điều chỉnh độ định trước và bảo trì tại chỗ các bộ giảm tốc hành trình lớn. Tất cả các vòng và các phần tử lăn đều sử dụng thép vòng bi GCr15 mạ crôm cacbon cao tôi xuyên suốt, phân loại con lăn nghiêm ngặt và siêu hoàn thiện bề mặt rãnh lăn siêu chính xác, quay ổn định dưới tải trọng kết hợp xuyên tâm & hướng trục thay đổi nặng trong thời gian dài. Phù hợp rộng rãi cho hệ thống truyền động di chuyển của máy xúc tải trọng lớn Komatsu, Hitachi, Doosan.

2. Thông số kỹ thuật

Kích thước đế phổ thông thống nhất (CR6016PX1 & CR6016PX2V6 cùng kích thước ngoài)
d=300mm, D=380mm, T=38mm, chiều rộng vòng trong B=36mm, chiều rộng vòng ngoài C=28mm
Cấu trúc: Vòng bi côn một dãy có thể tách rời, mở không có phớt
Nguyên liệu: Thép vòng bi GCr15 tôi xuyên suốt
Vòng cách tiêu chuẩn: Vòng cách thép dập; vòng cách đồng thau đặc tùy chọn cho tải nặng liên tục nhiệt độ cao
Khe hở tiêu chuẩn: Khe hở thông thường C0, khe hở tăng cường C3 có thể tùy chỉnh
Bán kính lượn sóng tối thiểu r=3mm
Phạm vi nhiệt độ hoạt động: -30°C ~ 120°C (CR6016PX2V6 lên đến 130°C)
Trọng lượng tịnh: 9,44kg
Hệ số tính toán: e=0,40, hệ số hướng trục Y=1,49, hệ số hướng trục tĩnh Y0=0,88
Tải trọng động cơ bản xuyên tâm Cr: 400kN
Tải trọng tĩnh cơ bản C0r: 825kN
Tốc độ quay giới hạn mỡ: 2100 vòng/phút

Sự khác biệt hiệu suất giữa hai mẫu

1. CR6016PX1: Độ chính xác tiêu chuẩn PX, xử lý nhiệt thông thường, khả năng chống mài mòn chung, phù hợp tải gián đoạn
2. CR6016PX2V6: Độ chính xác cao PX2 + xử lý bề mặt gia cố V6, chống bong tróc & chống mài mòn mạnh hơn, tuổi thọ dịch vụ tải nặng liên tục dài

Bản vẽ lắp đặt hoàn chỉnh, biểu đồ đặc tính tải và báo cáo thử nghiệm mỏi va đập nặng tăng tốc có thể được cung cấp theo yêu cầu của khách hàng.

3. Ưu điểm cốt lõi

1. Hai mẫu có kích thước lắp đặt hoàn toàn có thể thay thế cho nhau, khách hàng có thể chọn CR6016PX1 tiết kiệm chi phí cho công việc gián đoạn hoặc CR6016PX2V6 gia cố cho hoạt động khai thác mỏ va đập nặng 24h.
2. Thiết kế chiều rộng mỏng, tiết diện lớn, khả năng chịu tải kết hợp xuyên tâm-hướng trục cực cao trong không gian lắp đặt hướng trục hạn chế, hoàn toàn phù hợp với bố cục vỏ hộp giảm tốc cuối cùng hẹp của máy xúc hạng nặng.
3. Cấu trúc tách rời hoàn toàn côn & chén độc lập, côn trong hoặc chén ngoài bị hỏng có thể được thay thế riêng lẻ mà không cần tháo rời toàn bộ động cơ hành trình lớn, giảm đáng kể thời gian ngừng hoạt động bảo trì thiết bị và chi phí mua phụ tùng.
4. Bề mặt rãnh lăn siêu hoàn thiện như gương + đường cong tiếp xúc con lăn tối ưu hóa logarit, phân bố tải trọng đồng đều trên bề mặt tiếp xúc con lăn, giảm hiệu quả tập trung ứng suất mép, trì hoãn hiện tượng bong tróc rãnh lăn và mài mòn con lăn.
5. Tùy chọn cấu hình vòng cách kép: vòng cách thép dập hiệu quả chi phí cho tải nặng gián đoạn thông thường; vòng cách đồng thau đặc chống biến dạng cho dây chuyền sản xuất khai thác mỏ khắc nghiệt nhiệt độ cao không ngừng nghỉ.
6. Hỗ trợ dịch vụ tùy chỉnh đầy đủ: khe hở xuyên tâm tăng cường C3, cấp độ chính xác cao P5, đánh dấu laser OEM, đổ đầy mỡ chống oxy hóa nhiệt độ cao đặc biệt, bao bì thương hiệu xuất khẩu trung lập.
7. Quy trình xử lý nhiệt gia cố bề mặt V6 độc quyền của CR6016PX2V6, độ cứng vật liệu đồng đều và độ bền cấu trúc bên trong, kéo dài chu kỳ đại tu vòng bi di chuyển của máy xúc hơn 35% so với CR6016PX1 tiêu chuẩn.
8. Thiết kế mở tiêu chuẩn hỗ trợ bôi trơn ngâm dầu tuần hoàn hộp số tích hợp, thích ứng với hệ thống dầu bôi trơn tuần hoàn dồi dào bên trong bộ giảm tốc hành trình máy xúc, hoạt động liên tục ổn định trong thời gian dài.

4. Kịch bản ứng dụng

Vòng bi côn hạng nặng lớn CR6016PX1 / CR6016PX2V6 là phụ tùng dễ hỏng hóc cốt lõi cho máy móc xây dựng & khai thác mỏ tải trọng lớn:

• Các cụm vòng bi đỡ chính của hộp giảm tốc cuối cùng máy xúc lớn (động cơ di chuyển máy xúc bánh xích hạng nặng Komatsu, Hitachi, Doosan)
• Các vị trí vòng bi tải nặng của bánh xe xe vận tải ngầm trong mỏ
• Các đơn vị định vị vòng bi trục truyền động chính của máy xúc lốp lớn, máy lu đường hạng nặng
• Các vị trí đỡ truyền động vi sai và hộp số lớn của xe kỹ thuật hạng nặng
• Các cụm đỡ quay trục truyền động hạng nặng của băng tải khai thác mỏ lớn

Vòng bi côn cỡ lớn dòng CR 300mm có thể thay thế cho thị trường hậu mãi
Giải pháp vòng bi có thể thay thế hai cấp hiệu quả chi phí cho các nhà sản xuất OEM máy xúc, nhà máy sửa chữa máy móc hạng nặng và các nhà cung cấp thiết bị khai thác mỏ số lượng lớn.

5. Tại sao chọn vòng bi GQZ

1. 25 năm kinh nghiệm sản xuất chuyên nghiệp cho vòng bi côn cỡ lớn dòng CR máy xúc bao gồm CR6016PX1 & CR6016PX2V6
2. CR6016PX1 và CR6016PX2V6 hoàn toàn có thể thay thế về kích thước với vòng bi máy xúc dòng CR tiêu chuẩn quốc tế, kích thước lắp đặt, định mức tải và chỉ số dung sai lắp ráp nhất quán.
3. Dịch vụ tùy chỉnh OEM & ODM hoàn chỉnh hỗ trợ vòng cách đồng, nâng cấp khe hở C3, cấp độ chính xác cao và đổ đầy mỡ bôi trơn nhiệt độ cao/thấp đặc biệt.
4. Kiểm tra nghiêm ngặt trước khi giao hàng: kiểm tra độ cứng nguyên liệu, kiểm tra độ chính xác mài rãnh côn, thử nghiệm chu kỳ mỏi va đập qua lại tải nặng, phát hiện độ nhám bề mặt tiếp xúc.
5. Đội ngũ kỹ sư vòng bi côn chuyên nghiệp cung cấp hướng dẫn kỹ thuật lắp đặt phù hợp với dung sai trục lớn và vỏ máy hạng nặng trong vòng 24 giờ.
6. Dây chuyền sản xuất hàng loạt ổn định với giá bán buôn số lượng lớn ưu đãi cho các nhà sản xuất OEM máy xúc, nhà cung cấp thiết bị khai thác mỏ và nhà máy sửa chữa máy móc hạng nặng dài hạn.

Chúng tôi tập trung vào thiết kế tách rời thành mỏng tải nặng, khả năng chịu tải kết hợp xuyên tâm-hướng trục cực cao, cấu trúc bảo trì độc lập dễ dàng và hợp tác đôi bên cùng có lợi lâu dài với người mua phụ tùng máy móc xây dựng & khai thác mỏ hạng nặng toàn cầu.

6. Kiểm soát chất lượng

1. Kiểm tra thành phần hóa học và độ cứng bề mặt của thép vòng bi GCr15 mạ crôm
2. Gia công tiện chính xác, tôi luyện và siêu hoàn thiện bề mặt rãnh côn vòng trong và vòng ngoài
3. Quy trình xử lý nhiệt mục tiêu khác biệt: tôi thể tiêu chuẩn CR6016PX1; tôi gia cố bề mặt đặc biệt V6 bổ sung cho CR6016PX2V6 để loại bỏ ứng suất dư gia công bên trong.
4. Kiểm tra hiệu suất mục tiêu phân loại: thử nghiệm lão hóa tải gián đoạn chu kỳ dài CR6016PX1; thử nghiệm chống mài mòn va đập nặng liên tục CR6016PX2V6, phát hiện tăng nhiệt độ ma sát thấp tốc độ cao.
5. Phân loại con lăn côn, lắp ráp vòng cách thép/đồng, kiểm tra lại kích thước đầy đủ và ngoại hình trước khi đóng gói dầu chống gỉ và vận chuyển.

Mỗi lô vòng bi dòng CR6016 đều vượt qua thử nghiệm mỏi quay va đập nặng lấy mẫu đầy đủ để đảm bảo hoạt động ổn định lâu dài bên trong bộ giảm tốc cuối cùng máy xúc hạng nặng và thiết bị truyền động khai thác mỏ.

7. Nhận báo giá ngay

Nếu bạn cần vòng bi côn lớn CR6016PX1 tiết kiệm chi phí tiêu chuẩn và CR6016PX2V6 gia cố chống mài mòn cho bộ giảm tốc cuối cùng máy xúc hạng nặng, máy móc khai thác mỏ và bảo trì thiết bị xây dựng & OEM, hãy gửi yêu cầu của bạn trực tiếp.
Bạn sẽ nhận được dịch vụ hỗ trợ chuyên nghiệp đầy đủ sau khi gửi yêu cầu của bạn:

• Phản hồi báo giá chính thức từ nhà máy nhanh chóng trong vòng 24 giờ
• Hướng dẫn kỹ thuật lắp đặt phù hợp dung sai trục lớn & vỏ máy hạng nặng một kèm một từ các kỹ sư vòng bi máy xúc dòng CR chuyên nghiệp
• Đề xuất giải pháp vòng bi tùy chỉnh bao gồm các tùy chọn nâng cấp vòng cách đồng và khe hở tăng cường C3
• Giá bán buôn số lượng lớn trực tiếp từ nhà máy cạnh tranh cho các đơn hàng phụ tùng lớn số lượng lớn

Gửi số lượng mua cần thiết và môi trường làm việc tải nặng liên tục & nhiệt độ trung bình-cao của thiết bị để nhận báo giá chính thức chi tiết.

8. Câu hỏi thường gặp

Q1: Sự khác biệt giữa CR6016PX1 và CR6016PX2V6 là gì?
A1: Chúng có kích thước lắp đặt giống hệt nhau và hoàn toàn có thể thay thế cho nhau; CR6016PX1 là mẫu cơ sở chính xác PX tiêu chuẩn với xử lý nhiệt thông thường cho công việc xây dựng gián đoạn; CR6016PX2V6 là phiên bản nâng cấp gia cố bề mặt V6 + chính xác cao PX2, chống mài mòn, chống sốc và hiệu suất nhiệt độ cao tốt hơn, đặc biệt cho máy xúc hạng nặng khai thác mỏ hoạt động không ngừng nghỉ 24h.
Q2: Vòng bi dòng CR6016 có đặc điểm cấu trúc gì?
A2: Vòng bi côn một dãy có thể tách rời, cỡ mét lớn, cụm côn trong và chén ngoài có thể tháo rời độc lập, vòng cách thép dập tiêu chuẩn, không có phớt tích hợp, phù hợp với thiết bị có bôi trơn dầu tuần hoàn bên trong.
Q3: CR6016PX1 / CR6016PX2V6 có thể chịu được tải trọng nào?
A3: Nó có thể chịu tải trọng kết hợp xuyên tâm siêu nặng cộng với tải trọng đẩy hướng trục đơn; định vị hướng trục hai chiều yêu cầu hai vòng bi lắp đặt ngược nhau/kiểu O với độ định trước hợp lý.
