Vòng đệm hình bóng liên lạc góc hướng hai là vòng đệm chính xác cao được thiết kế đặc biệt cho các trục chính của máy công cụ.
NSK Xích góc tiếp xúc vòng bi quả 160TAC20D + L CNC Spindle hệ thống đánh số.
NSK có vòng bi 160TAC20D+L cho thiết kế trục động cơ:
NSK có vòng bi 160TAC20D+L cho trục động cơ Thông số kỹ thuật:
| Tên hàng hóa | NSK hai hướng Xích bóng tiếp xúc góc |
| Mô hình vòng bi | 160TAC20D+L |
| Thông số kỹ thuật vòng bi | Đường xích 160*240*96 mm |
| Trọng lượng /kg | 13 kg |
| Dòng vòng bi | Dòng TAC |
| Vật liệu nhẫn | Thép Chrome |
| Tiêu chuẩn chất lượng | ISO9001:2008 |
| Đặt chính xác | P5, P4 |
| Chuồng | Đồng |
| Dịch vụ | Dịch vụ OEM |

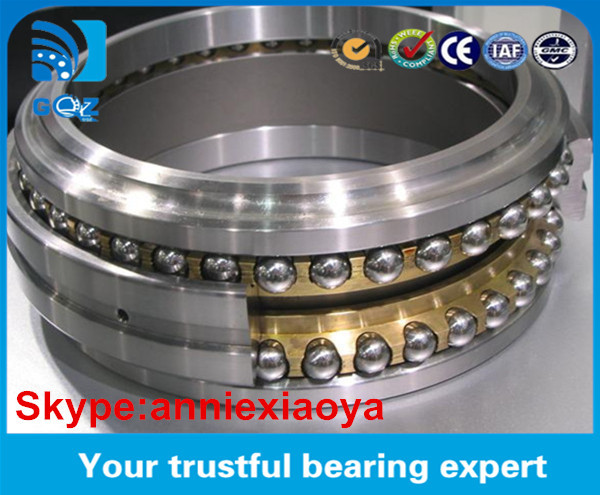

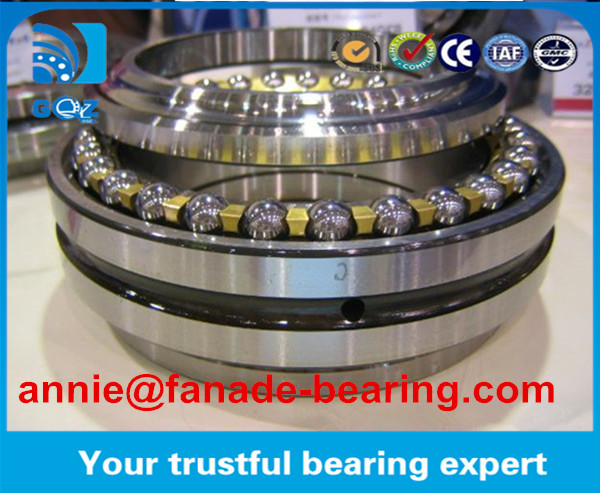

Ống xích hình góc tiếp xúc quả bóng 160TAC20D+L
Số vòng bi: 160TAC20D+L
Kích thước (mm): 160x240x96
Thương hiệu: NSK
Chiều kính khoan (mm): 160
Chiều kính bên ngoài (mm): 240
Chiều rộng (mm): 96
Kích thước và thông số kỹ thuật của vòng bi trong danh mục thương hiệu:
d - 160 mm
D - 240 mm
T - 96 mm
C - 48 mm
góc (α) - 60 °
r min. - 2,1 mm
r1 min. - 1,1 mm
Da - 228 mm
ra max. - 2 mm
rb max. - 1 mm
da - 191 mm
Trọng lượng - 13 kg
Trọng lượng động cơ cơ bản (C) - 185 kN
Trọng lượng tĩnh cơ bản (C0) - 680 kN
Tốc độ bôi trơn - 2 300 r/min
(Dầu) Tốc độ bôi trơn - 2 500 r/min
NSK Ống xích xích góc tiếp xúc quả bóng 160TAC20D+L CNC Spindlemotor spindle series model:

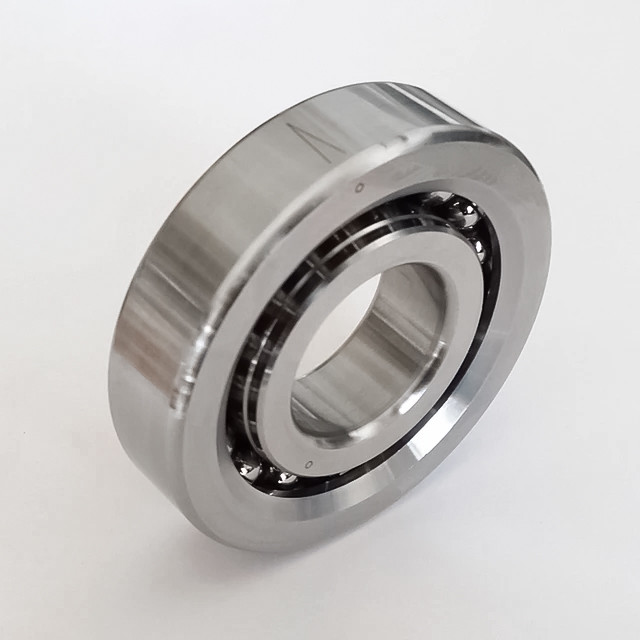

NSK HIGH PRECISION vòng bi bóng liên lạc góc:
15TAC47BSUC10PN7B,17TAC47BSUC10PN7B,20TAC47BSUC10PN7B,25TAC62BSUC10PN7B,30TAC62BSUC10PN7B
30TAC72BSUC10PN7B,35TAC72BSUC10PN7B,40TAC72BSUC10PN7B,40TAC90BSUC10PN7B,45TAC75BSUC10PN7B
45TAC100BSUC10PN7B,50TAC100BSUC10PN7B,50TAC120BSUC10PN7B,60TAC120BSUC10PN7B,55TAC100BSUC10PN7B
| Mô hình số. | d(mm) | D ((mm) | T(mm) | C(mm) | Trọng lượng ((kg) |
| 35TAC20X+L | 35 | 62 | 34 | 17 | 0.358 |
| 40TAC20X+L | 40 | 68 | 36 | 18 | 0.435 |
| 45TAC20X+L | 45 | 75 | 38 | 19 | 0.549 |
| 50TAC20X+L | 50 | 80 | 38 | 19 | 0.59 |
| 55TAC20X+L | 55 | 90 | 44 | 22 | 0.898 |
| 60TAC20X+L | 60 | 95 | 44 | 22 | 0.963 |
| 65TAC20X+L | 65 | 100 | 44 | 22 | 1.03 |
| 70TAC20X+L | 70 | 110 | 48 | 24 | 1.41 |
| 75TAC20X+L | 75 | 115 | 48 | 24 | 1.49 |
| 80TAC20X+L | 80 | 125 | 54 | 27 | 2.02 |
| 85TAC20X+L | 85 | 130 | 54 | 27 | 2.12 |
| 90TAC20X+L | 90 | 140 | 60 | 30 | 2.83 |
| 95TAC20X+L | 95 | 145 | 60 | 30 | 2.93 |
| 100TAC29X+L | 100 | 140 | 48 | 24 | 1.87 |
| 100TAC20X+L | 100 | 150 | 60 | 30 | 3.08 |
| 105TAC29X+L | 105 | 145 | 48 | 24 | 1.96 |
| 105TAC20X+L | 105 | 160 | 66 | 33 | 3.94 |
| 110TAC29X+L | 110 | 150 | 48 | 24 |
2.04 |
