THK LM...GA Loại vòng bi tuyến tính THK LM8GA Đường bi lồng LM 8GA
Thông số kỹ thuật của vòng bi tuyến tính THK LM...GA:
| Mô hình | Chiều kính trục danh nghĩa (mm) | Vật liệu vỏ | Vật liệu giữ | Hạt |
| LM | 12 | GA | ||
| LM: chuỗi Nhật Bản mét | 3 ~ 60 | Không có biểu tượng: thép chuẩn | Không có biểu tượng: nhựa | Không có biểu tượng: Không có con dấu |
| LME: chuỗi Eupore mét | Thép không gỉ | GA: kim loại | UU: Kết thúc niêm phong |
THK LM GA Type Linear Bearing Catalog:
| Mô hình số. | Các hàng quả bóng | Kích thước chính | Mỡ lỗ d0 |
Sự kỳ dị (tối đa) |
Xanh thông hành dung nạp |
Chỉ số tải cơ bản | Vật thể | ||||||||||
|
Đặt tên đục đường kính |
Chiều kính bên ngoài | Chiều dài | L1 | Sự khoan dung | L2 | D0 | Động lực xếp hạng C |
Chế độ tĩnh xếp hạng C0 |
|||||||||
| - Địa chỉ | Sự khoan dung | D | Sự khoan dung | L | Sự khoan dung | ||||||||||||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | μm | μm | N | N | g | ||
| LM6GA | 3 | 6 | 0 - 0.009 |
12 | 0 - 0.011 |
19 | 0 - 0.2 |
13.5 | 0 - 0.2 |
1.1 | 11.5 | ️ | 12 | - 5 | 206 | 265 | 8 |
| LM8SGA | 3 | 8 | 15 | 17 | 11.5 | 1.1 | 14.3 | ️ | 12 | - 5 | 176 | 225 | 11 | ||||
| LM8GA | 3 | 8 | 15 | 24 | 17.5 | 1.1 | 14.3 | ️ | 12 | - 5 | 265 | 402 | 16 | ||||
| LM10GA | 4 | 10 | 19 | 0 - 0.013 |
29 | 22 | 1.3 | 18 | 2 | 12 | - 5 | 373 | 549 | 30 | |||
| LM12GA | 4 | 12 | 21 | 30 | 23 | 1.3 | 20 | 2 | 12 | - 5 | 412 | 598 | 31.5 | ||||
| LM13GA | 4 | 13 | 23 | 32 | 23 | 1.3 | 22 | 2 | 12 | - 7 | 510 | 775 | 43 | ||||
| LM16GA | 4 | 16 | 28 | 37 | 26.5 | 1.6 | 27 | 2.3 | 12 | - 7 | 775 | 1180 | 69 | ||||
| LM20GA | 5 | 20 | 0 - 0.010 |
32 | 0 - 0.016 |
42 | 30.5 | 1.6 | 30.5 | 2.3 | 15 | - 9 | 863 | 1370 | 87 | ||
| LM25GA | 5 | 25 | 40 | 59 | 0 - 0.3 |
41 | 0 - 0.3 |
1.85 | 38 | 3 | 15 | - 9 | 980 | 1570 | 220 | ||
| LM30GA | 6 | 30 | 45 | 64 | 44.5 | 1.85 | 43 | 3 | 15 | - 9 | 1570 | 2750 | 250 | ||||
| LM35GA | 6 | 35 | 0 - 0.012 |
52 | 0 - 0.019 |
70 | 49.5 | 2.1 | 49 | 3 | 20 | - 13 | 1670 | 3140 | 390 | ||
| LM38GA | 6 | 38 | 57 | 76 | 58.5 | 2.1 | 54.5 | 3 | 20 | - 13 | 2160 | 4020 | 565 | ||||
| LM40GA | 6 | 40 | 60 | 80 | 60.5 | 2.1 | 57 | 3 | 20 | - 13 | 2160 | 4020 | 585 | ||||
| LM50GA | 6 | 50 | 80 | 0 - 0.022 |
100 | 74 | 2.6 | 76.5 | 4 | 20 | - 13 | 3820 | 7940 | 1580 | |||
| LM60GA | 6 | 60 | 0 - 0.015 |
90 | 110 | 85 | 3.15 | 86.5 | 4 | 25 | - 16 | 4710 | 10000 | 2000 | |||
| LM80GA | 6 | 80 | 120 | 140 | 0 - 0.4 |
105.5 | 0 - 0.4 |
4.15 | 116 | 4 | 25 | - 16 | 7350 | 16000 | 4520 | ||
| LM100GA | 6 | 100 | 0 - 0.020 |
150 | 0 - 0.025 |
175 | 125.5 | 4.15 | 145 | 4 | 30 | - 20 | 14100 | 34800 | 8600 | ||
| LM120A | 8 | 120 | 180 | 200 | 158.6 | 4.15 | 175 | 5 | 30 | - 25 | 16400 | 40000 | 15000 | ||||

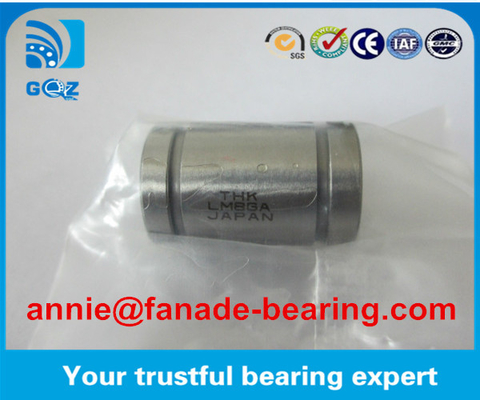

THK vòng bi hình bóng chuyển động tuyến tính LM8GAThông tin chi tiết:
| Mô hình THK: | LM 8GA |
| Loại: | LM8GA Liniar Bushing |
| Thương hiệu: | Lối đệm THK |
| Chiều kính bên trong (d) | 8mm |
| Chiều kính bên ngoài (D) | 15mm |
| Độ dày (B) | 24mm |
| Trọng lượng | 0.016 |
Các loại vòng bi thẳng khác:
Dòng LM...UU:LM4UU LM5UU LM6UU LM8SUU LM10UU LM12UU
LM13UU LM16UU LM20UU LM25UU LM30UU LM35UU
LM40UU LM50UU LM60UU LM80UU LM100UU
LMB...UU series:LMB3UU LMB4UU LMB6UU LMB8UU LMB10UU
LMB12UU LMB16UU LMB20UU LMB24UU
LMB40UU LMB48UU LM64UU
LME...UU seriesLME4UU LME5UU LME8UU LME10UU LME12UU
LME16UU LME20UU LME25UU LME30UU
LME50UU LME60UU LME80UU;
LM...LUU series:LM6LUU LM8LUU LM10LUU LM12LUU LM13LUU
LM16LUU LM20LUU LM25LUU LM30LUU LM35
LM40LUU LM50LUU LM60LUU
LME...LUU series: LME8LUU LME12UU LME16LUU LME20LUU LME25LUU
LME30LUU LME40LUU LME50LUU LME60LUU;
LMF...UU series: LMF6UU LMF8SUU LMF8UU LMF10UU LMF12UU
LMF13UU LMF16UU LMF20UU LMF25UU LMF30UU
LMF35UU LMF40UU LMF50UU LMF60UU;
LMK...UU series:LMK6UU LMK8SUU LMK10UU LMK12UU LMK13UU
LMK16UU LMK20UU LMK25UU LMK30UU
LMK40UU LMK50UU LMK60UU
LMF...LUU series:LMF6LUU LMF8LUU LMF10LUU LMF12LUU LMF13LUU
LMF16LUU LMF20LUU LMF25LUU LMF30LUU
LMF35LUU LMF40LUU LMF50LUU LMF60LUU
LMK...LUU series:LMK6LUU LMK8LUU LMK10LUU LMK12LUU LMK13LUU LMK16LUU LMK20LUU LMK25LUU LMK30LUU LMK35LUU LMK40LUU LMK50LUU LMK60LUU;
LMH...UU series: LMH6UU LMH8UU LMH10UU LMH12UU LMH13UU
LMH16UU LMH20UU LMH30UU LMH35UU
LMH...LUU series: LMH6LUU LMH8LUU LMH10LUU LMH12LUU
LMH13LUU LMH16LUU LMH20LUU LMH25LUU
LMH30LUU;
Các vòng bi tuyến tính của chúng tôi có các tính năng sau:
1Ống xích hình quả bóng tuyến tính của chúng tôi có đường đua bên ngoài được xử lý bằng cách nén lạnh để hình thành các đường dẫn quả bóng.
Điều này cũng tạo ra những đặc điểm cho ngoại hình của nó.
2.The coldpress hình thành đã cho phép cấu trúc nhẹ của vòng bi.
và thiết kế máy nhẹ.
3Các quả bóng lưu thông vô tận. Cấu trúc này cung cấp nhịp không giới hạn với kháng ma sát tối thiểu đảm bảo tuổi thọ lâu dài và tiết kiệm năng lượng.
4.Kháng ma sát hầu như không thay đổi,ngay cả khi tải tăng.Do đó,trọng lượng nặng là chấp nhận được tùy thuộc vào điều kiện ứng dụng.
5.Bởi vì các máy in lạnh hình thành cho cuộc đua bên ngoài, một sự cố sớm gây ra bởi tải trọng khoảnh khắc và quá mức
có thể ngăn chặn tải trước.
6.đối với vòng bi hình quả bóng tuyến tính của chúng tôi được xử lý nhiệt theo một phương pháp phù hợp với các đường đua bên ngoài được tạo thành từ máy ép lạnh.
7Đồ đệm hình quả cầu tuyến tính của chúng tôi với thép giữ là chống lại nhiệt độ cao.
8.đối với vòng bi hình bóng tuyến tính của chúng tôi là thay thế.
bôi trơn đơn giản hoặc không có bôi trơn,tùy thuộc vào ứng dụng.Do đó, bảo trì gần như miễn phí.
