NTN vòng bi lăn đẩy vòng bi lăn tròn 29412 29412E 29412M
The Mô tả ngắn gọn về NTN 29412Động lựcVòng lăn:
NTN 29412 là vòng bi lăn hình cầu và phổ biến và được sử dụng rộng rãi trong nhiều ứng dụng, nó bao gồm vòng trong, vòng ngoài, lồng và vòng bi thép,Lái đẩy cuộn hình cầu có thể mang tải trọng quang và trục theo cả hai hướng,NTN 29412 vòng bi cuộn hình cầu rất linh hoạt và đơn giản trong thiết kế, có thể tách ra, phù hợp với công suất cao và trung bình, chi phí bảo trì thấp.
Lớp vòng bi vòng tròn 29412M chi tiết:
| Chiều kính khoan: | 60 mm |
| Chiều kính bên ngoài: | 130 mm |
| Chiều rộng tổng thể: | 42 mm |
| Loại lồng: | Bị ép |
| Phạm vi nhiệt độ hoạt động: | -40 đến 200 C |
| Khung: | Mở |
| Khả năng tải tĩnh: | 951000 N |
| Vật liệu mang: | Thông qua thép cứng |
| Vật liệu lồng: | Đồng |
| Khả năng tải động: | 335000 N |
| RPM tối đa: | 2500 vòng/phút |
| Loại có thể tách: | Xây dựng có thể tách |
| Phân kính của miếng: | 1.5 mm |
| Series: | 294 |

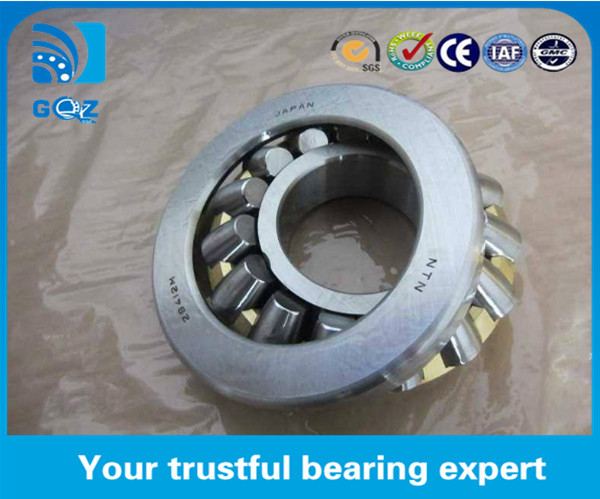

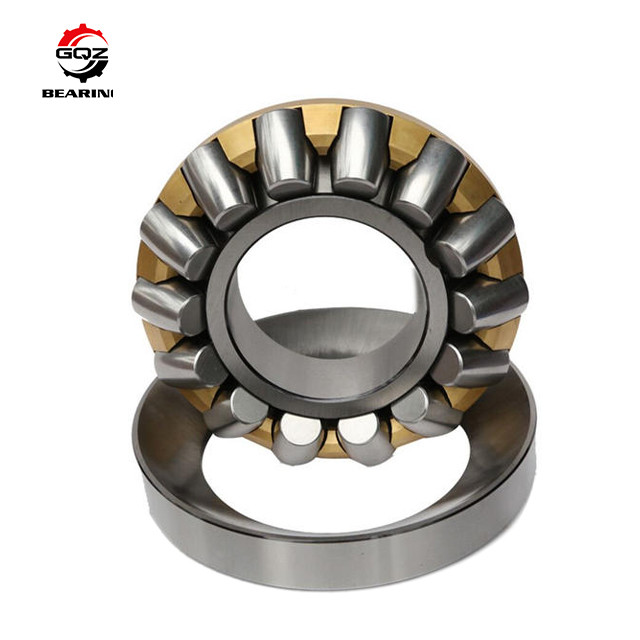

NTN Động lắc xách hình ảnh 29412M
Danh sách vòng bi cuộn đẩy:
| Vòng lăn | ||||
| Số mẫu | Kích thước ((mm) | |||
| Mô hình cũ | Mô hình mới | d | D | B |
| 9039240 | 29240 | 200 | 280 | 48 |
| 9039244 | 29244 | 220 | 300 | 48 |
| 9039248 | 29248 | 240 | 340 | 60 |
| 9039252 | 29252 | 260 | 360 | 60 |
| 9039256 | 29256 | 280 | 380 | 60 |
| 9039260 | 29260 | 300 | 420 | 73 |
| 9039264 | 29264 | 320 | 440 | 73 |
| 9039268 | 29268 | 340 | 460 | 73 |
| 9039272 | 29272 | 360 | 480 | 85 |
| 9039276 | 29276 | 380 | 520 | 85 |
| 9039280 | 29280 | 400 | 540 | 85 |
| 9039284 | 29284 | 420 | 580 | 95 |
| 9039288 | 29288 | 440 | 600 | 95 |
| 9039292 | 29292 | 460 | 620 | 95 |
| 9039296 | 29296 | 480 | 650 | 103 |
| 9039344 | 29344 | 220 | 360 | 85 |
| 9039348 | 29348 | 240 | 380 | 85 |
| 9039352 | 29352 | 260 | 420 | 95 |
| 9039356 | 29356 | 280 | 440 | 95 |
| 9039360 | 29360 | 300 | 480 | 109 |
| 9039364 | 29364 | 320 | 500 | 109 |
| 9039368 | 29368 | 340 | 540 | 122 |
| 9039372 | 29372 | 360 | 560 | 122 |
| 9039376 | 29376 | 380 | 600 | 132 |
| 9039380 | 29380 | 400 | 620 | 132 |
| 9039384 | 29384 | 420 | 650 | 140 |
| 9039388 | 29388 | 440 | 680 | 145 |
| 9039392 | 29392 | 460 | 710 | 150 |
| 9039396 | 29396 | 480 | 730 | 150 |
| 9039444 | 29444 | 220 | 440 | 122 |
| 9039448 | 29448 | 240 | 480 | 122 |
| 9039452 | 29452 | 260 | 520 | 132 |
| 9039456 | 29456 | 280 | 540 | 145 |
| 9039460 | 29460 | 300 | 580 | 145 |
| 9039464 | 29464 | 320 | 620 | 155 |
| 9039468 | 29468 | 340 | 640 | 170 |
| 9039472 | 29472 | 360 | 670 | 170 |
| 9039476 | 29476 | 380 | 710 | 175 |
| 9039480 | 29480 | 400 | 730 | 185 |
| 9039484 | 29484 | 420 | 780 | 185 |
| 9039488 | 29488 | 440 | 800 | 206 |
| 9039492 | 29492 | 460 | 850 | 206 |
Các đặc điểm của vòng bi cuộn đẩy:
1): Có khả năng phù hợp với sự sai lệch
2): Phù hợp với tải trọng trục cao và một số tải trọng quang
3): Đánh giá tốc độ tương đối cao
4):Máy công cụ hạng nặng, hộp số hải quân, giàn khoan dầu, máy móc dọc, móc móc Juki,
bơm dọc, máy ly tâm dọc, jack, máy giảm tốc độ thấp
Mô tả của vòng bi cuộn hình cầu đẩy:
1.đơn hàng, tự sắp xếp vòng bi cuộn
2Chúng bao gồm trục rắn và lắp ráp nhà và cuộn thùng không đối xứng với lồng.
3. Chuồng giữ các con lăn và lồng tập hợp cùng với trục xác định vị trí máy giặt.
4Các vòng bi có thể được tháo rời. Các bộ phận của vòng bi có thể được lắp đặt riêng biệt.
5Các vòng bi đẩy cuộn hình cầu có thể chịu tải trọng trục rất cao và cho phép tốc độ tương đối cao.Các vòng bi cũng có thể chịu tải radial.
Động lựcThiết kế vòng bi cuộn hình cầu:
Các vòng bi được sản xuất trong một số thiết kế chủ yếu khác nhau trong lồng như sau:
Các vòng bi trong thiết kế "M" có lồng đồng được hướng dẫn bởi một tay áo thép trên máy rửa trục.
Các vòng bi trong thiết kế "J" có lồng thép ép được hướng dẫn trên máy rửa trục.
Các vòng bi với thiết kế "J" có thể được thay thế với vòng bi với lồng đồng gia công. Nếu các vòng bi với lồng đồng gia công được thay thế theo sắp xếp,nơi máy giặt trục dựa trên trục trên bề mặt của tay áo thép dẫn đường lồng bằng vòng bi theo thiết kế "J", nó là cần thiết để chèn một spacer giữa máy rửa trục và vai trục ban đầu.
