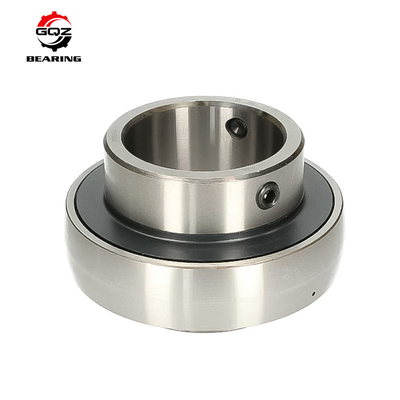

NTN vòng bi quả cầu nhúng 3/4 inch UCS204-012LD1N Nhật Bản
The Mô tả ngắn gọn của vòng bi đệm đệm đệm:
Đơn vị mang khối gốilà sự kết hợp của một vòng bi chèn, niêm phong và một vỏ.Cấu trúc bên trong của vòng bi quả chèn giống như vòng bi quả rãnh sâu.Nhưng chủng tộc bên trong của người này rộng hơn chủng tộc bên ngoài.Các vòng bi bên ngoài có bề mặt hình cầu. Các vòng bi quả chèn có thể tự sắp xếp với sự phù hợp giữa vòng bi bên ngoài và khối vòng bi. Các vòng bi quả chèn nhỏ gọn.Nó dễ dàng để tải và dỡ.Các vòng bi chốt gối được sử dụng rộng rãi trong ngành công nghiệp khai thác mỏ, máy móc, ô tô, dệt may và hóa học.
Chúng tôi có thể cung cấpUCP, NAP, UKP, SBPP, SAPP, NAF, NAFU, UCF, UCFL, NAFL, NAFL, UCFC, NAFC, SBPF, UCT, NAT, UCC, UCFB, UCFA, UCPH, UCFXCác đơn vị mang khối gối.
Thông tin chi tiết về NTN UCS204-012D1N Ghi vòng bi quả:
Hình vẽ kích thước |
Đặt vòng bi w / Set Screw, Vòng trong rộng - Vòng trụ O.D, Snap Ring Groove - kích thước |
d |
0.7500 trong19.050 mm |
D |
1.8504 trong47.000 mm |
C |
0.6693 trong17.000 mm |
B |
1.2205 trong31.000 mm |
r |
0.0394 trong1.000 mm |
r1 |
0.0236 trong0.600 mm |
ds |
10-32 UNF |
G |
0.1772 trong4.500 mm |
d4 |
1.1654 trong29.600 mm |
S1 |
0.7205 trong18.300 mm |
S |
0.5000 trong12.700 mm |
a |
0.1220 trong3.100 mm |
b |
0.0591 trong1.500 mm |
D1 |
1.7559 trong44.600 mm |
F |
0.1575 trong4.000 mm |
|
Loại |
Đặt vòng bi |
|
Loại khoan |
Vòng |
|
Loại vòng bi |
Gói quả bóng |
|
Vật liệu |
Thông qua thép cứng |
|
Giới hạn tốc độ - Mỡ |
6700 rpm |
|
Loại con dấu |
Liên hệ |
|
Vật liệu niêm phong |
Cao su nitrile |
|
Đánh giá độ chính xác |
Lớp 0 |
|
Hiệu suất |
Thuế tiêu chuẩn |
|
Thiết bị khóa |
2 -120° Đặt vít |
|
Lôi trơn |
Có thể bôi trơn lại |
|
Khả năng khôi phục bên trong |
CN |
|
Đánh giá tải tĩnh |
1500 lbf6650 N6.65 kN |
|
Đánh giá tải động |
2880 lbf12800 N12.80 kN |
|
Khung |
Bị niêm phong gấp đôi |
|
Phạm vi nhiệt độ hoạt động |
-40 đến 250oF-40 đến 120 oC |
Ống gối khối lớp UC:
UC200 Series: UC201, UC202, UC203, UC204, UC205, UC206, UC207, UC208, UC209, UC10, UC211, UC212, UC213, UC214, UC215, UC216, UC217, UC208, UC209, UC210, UC211, UC212, UC213, UC214, UC215, UC216, UC217,UC218
UC300 Series: UC305, UC306, UC307, UC308, UC309, UC310, UC311, UC312, UC313, UC314, UC315, UC316, UC317, UC318, UC319, UC320, UC321, UC322, UC324, UC326, UC328
UCF 200 Series: UCF204, UCF205, UCF206. UCF207, UCF208, UCF209, UCF210,
UCF211, UCF212, UCF213, UCF214, UCF215, UCF216, UCF217, UCF218
UCF 300 Series:UCF305, UCF306, UCF307UCF308, UCF309, UCF310, UCF311,
Các loại thuốc này có thể được sử dụng trong các loại thuốc khác nhau.
UCF320, UCF321, UCF322, UCF324, UCF326, UCF328
