Đơn hàng Nhật Bản NSK Xét bóng liên lạc góc 7316B Chuyển nhanh NTN 7316B Xét bóng liên lạc góc
The Mô tả ngắn gọn của vòng bi hình bóng tiếp xúc góc:
Liên lạc góc đơn hàng
Các vòng bi bóng tiếp xúc góc một hàng có đường chạy với vai cao và thấp.NTN có thể nạp sẵn vòng bi tại nhà máy để tải đúng sẽ phát triển một khi vòng bi được đưa vào sử dụngCác vòng bi trong loạt này được lắp ráp với một khoảng trống bên trong cụ thể, do đó chúng sẽ có một góc tiếp xúc được xác định dưới tải.trong nhiều trường hợp, một góc tiếp xúc 40 cũng có thể được chỉ định. chúng tôi cũng cung cấp vòng bi tốc độ cao đặc biệt với lồng nhựa phenol với một góc tiếp xúc 15.
Giao tiếp góc hai hàng
Xích vòng bi góc liên lạc hai hàng có một vòng bên trong và bên ngoài với đường chạy kép.Hai hàng được liên kết đến mức góc tiếp xúc tương tự như một cặp vòng bi hàng đơn sau lưng. NTNs 5200 và 5300 series cung cấp các cuộc đua liên tục và có thể mang tải đẩy theo cả hai hướng.do đó, nó là cần thiết để gắn chúng với tải lực đẩy hành động chống lại mặt un-notched của các vòng.
Thiết kế phổ quát
Lớp vòng bi góc liên lạc bóng đơn hàng thiết kế phổ biến có hậu tố UA, UL hoặc UO và được thiết kế để lắp đặt theo cặp trong một sắp xếp X, O hoặc song hoặc lắp đặt theo nhóm.Những vòng bi có thể được lắp đặt trong bất kỳ sắp xếp cần thiếtĐối với các sắp xếp song song, hãy chú ý đến các hướng dẫn trong liên kết phần.
Chuyển UA cho thấy khoảng trống bên trong trục nhỏ, hậu tố UL cho thấy tải trước nhẹ và hậu tố UO cho thấy không có khoảng trống trong bố trí X hoặc O.
Khi đặt hàng vòng bi, tổng số lượng vòng bi phải được nêu, chứ không phải là số cặp hoặc nhóm vòng bi.
Bấm kín
Các vòng bi với hậu tố 2RS có niêm phong môi ở cả hai bên.
Lôi trơn
Các vòng bi có niêm phong môi ở cả hai bên được bôi trơn bằng mỡ chất lượng cao và được bôi trơn suốt đời.
Các vòng bi mở và vòng bi có niêm phong ở một bên không được bôi trơn.
hoặc dầu.
Nhiệt độ hoạt động
Các vòng bi hình bóng góc mở có thể được sử dụng ở nhiệt độ hoạt động từ -30 °C đến +150 °C. Các vòng bi có đường kính D > 240 mm ổn định về kích thước đến +200 °C.
Lối xích bóng góc với lồng làm bằng polyamide tăng cường bằng sợi thủy tinh phù hợp với nhiệt độ hoạt động lên đến +120 °C, bị giới hạn bởi vật liệu lồng.
Các vòng bi niêm phong phù hợp với nhiệt độ hoạt động từ -30 °C đến +110 °C, bị giới hạn bởi chất bôi trơn và vật liệu niêm phong.
Chuồng
Các vòng bi hình góc với lồng rắn làm bằng polyamide tăng cường bằng sợi thủy tinh có hậu tố TVP hoặc TVH.
Các lồng đồng rắn có hậu tố MP.
Các vòng bi cũng có sẵn với các lồng cửa sổ thép có thể áp dụng phổ biến (phương hậu JP).
Kiểm tra khả năng chống hóa học của polyamide đối với chất béo và chất bôi trơn tổng hợp với các chất phụ gia EP.
Dầu già và chất phụ gia trong dầu có thể làm suy giảm tuổi thọ hoạt động của lồng nhựa ở nhiệt độ cao.
Phải tuân thủ các khoảng thời gian thay dầu.
NT1đường đệm bóng liên lạc góc đơn hàng 7300 7316BL1G:
| Định nghĩa sản phẩm | |
|---|---|
| d | 80 mm |
| D | 170 mm |
| B | 39 mm |
| a | 72 mm |
| góc tiếp xúc, a | 40 ° |
| rs phút | 2.1 mm |
| r1s phút | 1.1 mm |
| Lớp độ trống quang | CN |
| Vật thể | 4.23 kg |
| Thương hiệu | NTN |
| Hiệu suất sản phẩm | |
|---|---|
| Trọng lượng động, C | 135 kN |
| Trọng lượng tĩnh, C0 | 109 kN |
| Trọng lượng giới hạn mệt mỏi, Cu | 4.45 kN |
| Nlim (dầu) | 5,100 vòng/phút |
| Nlim (mỡ) | 3800 vòng/phút |
| Nhiệt độ hoạt động trong phút, Tmin | -40 °C |
| Nhiệt độ hoạt động tối đa, Tmax | 120 °C |
Ống xích bóng tiếp xúc góc 7316BL1G Ứng dụng:
Dòng đơn: trục máy công cụ, động cơ tần số cao, tuabin khí, máy ly tâm, trục bánh răng khác biệt, bánh xe phía trước của ô tô nhỏ, vv
Hai hàng: máy bơm dầu, máy thổi rễ, máy nén không khí, tất cả các loại hộp số truyền tải, máy bơm phun nhiên liệu, máy in, vv
Vòng đệm bóng liên lạc góc:
| chỉ định | Kích thước | ||
| d (mm) | D (mm) | B (mm) | |
| 7200 BECBP | 10 | 30 | 9 |
| 7201 BECBP | 12 | 32 | 10 |
| 7202 BECBP | 15 | 35 | 11 |
| 7202 BECBP | 15 | 35 | 11 |
| 7203 BECBP | 17 | 40 | 12 |
| 7303 BECBP | 17 | 47 | 14 |
| 7204 BECBP | 20 | 47 | 14 |
| 7304 BECBP | 20 | 52 | 15 |
| 7302 BECBP | 15 | 42 | 13 |
| 7204 BECBP | 20 | 47 | 14 |
| 7304 BECBP | 20 | 52 | 15 |
| 7205 BECBP | 25 | 52 | 15 |
| 7305 BECBP | 25 | 62 | 17 |
| 7206 BECBP | 30 | 62 | 16 |
| 7206 BEGBP | 30 | 62 | 16 |
| 7207 BECBP | 35 | 72 | 17 |
| 7307 BECBP | 35 | 80 | 21 |
| 7208 BECBP | 40 | 80 | 18 |
| 7308 BECBP | 40 | 90 | 23 |
| 7209 BECBP | 45 | 85 | 19 |
| 7309 BECBP | 45 | 100 | 25 |
| 7210 BECBP | 20 | 90 | 50 |
| 7215 BECBP | 75 | 130 | 25 |
| 7315 BECBP | 75 | 160 | 37 |
| 7216 BECBP | 80 | 140 | 26 |
| 7316 BECBP | 80 | 170 | 39 |
| 7217 BECBP | 85 | 150 | 28 |
| 7317 BECBP | 85 | 180 | 41 |
| 7218 BECBP | 90 | 160 | 30 |
| 7318 BECBP | 90 | 190 | 43 |
| 7219 BECBP | 95 | 170 | 32 |
| 7319 BECBP | 95 | 200 | 45 |
| 7220 BECBP | 100 | 180 | 34 |
| 7306 BECBP | 30 | 72 | 19 |
| 7310 BECBP | 27 | 110 | 50 |
| 7211 BECBP | 21 | 100 | 55 |
| 7311 BECBP | 55 | 120 | 29 |
| 7212 BECBP | 60 | 110 | 22 |
| 7312 BECBP | 60 | 130 | 31 |
| 7213 BECBP | 65 | 120 | 23 |
| 7313 BECBP | 65 | 140 | 33 |
| 7214 BECBP | 70 | 125 | 24 |
| 7314 BECBP | 70 | 150 | 35 |
| 7320 BECBP | 100 | 215 | 47 |
| 7221 BECBP | 105 | 190 | 36 |
| 7321 BECBP | 105 | 225 | 49 |
| 7222 BECBP | 110 | 200 | 38 |
| 7322 BECBP | 110 | 250 | 50 |

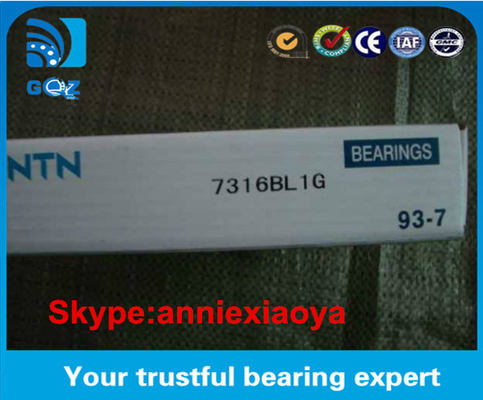

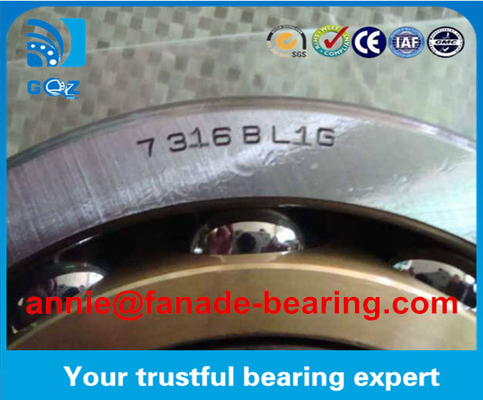

Hình ảnh vòng bi quả bóng liên lạc góc:
