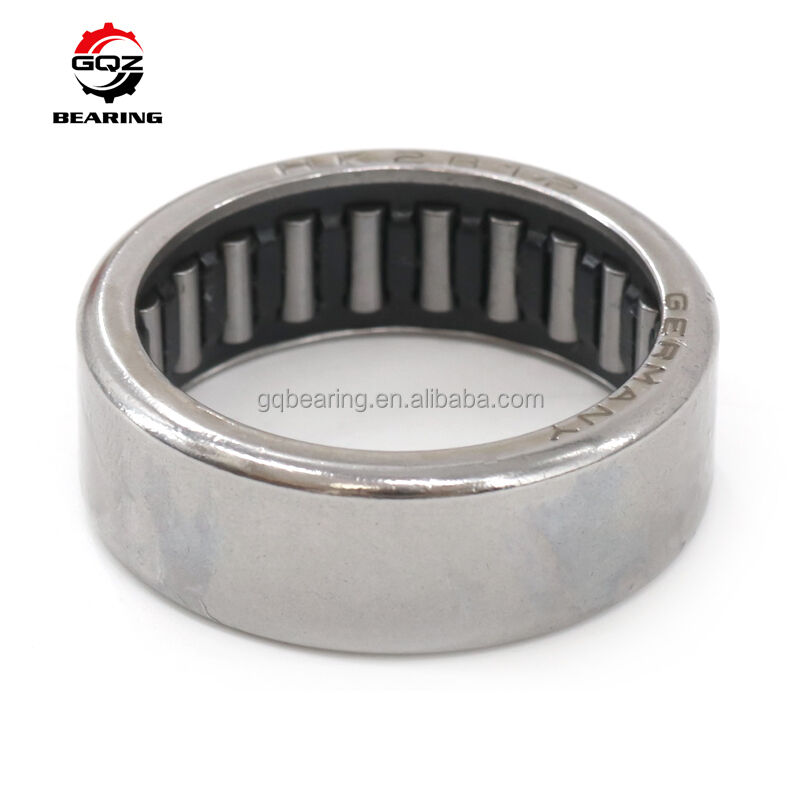

Vòng bi kim dạng cốc vẽ GQZ HK4020 40×47×20mm loại hở cho bộ truyền động nhỏ gọn

HK4020 thuộc dòng vòng bi kim dạng cốc rút đáy hở. Vòng bi bao gồm vỏ ngoài dập mỏng và cụm kim không có vòng trong. Vòng bi yêu cầu bề mặt trục được tôi cứng và mài chính xác để làm đường lăn. Vòng bi có kích thước xuyên tâm siêu mỏng và khả năng chịu tải xuyên tâm vượt trội. Thích hợp cho chuyển động quay liên tục và chuyển động tịnh tiến. Được sử dụng rộng rãi trong thiết bị tự động hóa, bộ phận thủy lực, máy dệt, máy đóng gói và các cụm cơ khí nhỏ gọn với không gian hạn chế.

Báo giá chính thức sẽ được gửi trong vòng 24 giờ sau khi quý khách yêu cầu.

Mã hiệu:

HK4020

Kích thước:

Fw40 mm, D47 mm, C20 mm

Trọng lượng tịnh:

khoảng 0.056 kg

Tải trọng động định mức Cr:

24.5 kN

Tải trọng tĩnh định mức Cor:

38.2 kN

Tốc độ giới hạn:

Mỡ 5200 vòng/phút, Dầu 6300 vòng/phút

Cấu tạo:

Vòng bi kim dạng cốc rút đáy hở, không có vòng trong

Vật liệu:

Vỏ cốc rút mỏng bằng thép vòng bi, kim lăn chính xác

Các biến thể tùy chọn:

loại đáy kín có sẵn theo yêu cầu

Bản vẽ kích thước đầy đủ và dữ liệu tải trọng có sẵn theo yêu cầu.

1. Cấu trúc thành siêu mỏng, tiết kiệm đáng kể không gian lắp đặt xuyên tâm
2. Sắp xếp kim lăn dày đặc mang lại khả năng chịu tải xuyên tâm tuyệt vời
3. Vỏ dập nhẹ tối ưu hóa thiết kế cấu trúc tổng thể của thiết bị
4. Thiết kế đáy hở cho phép bổ sung mỡ thuận tiện cho hoạt động lâu dài
5. Yêu cầu bề mặt trục được tôi cứng để làm đường lăn
6. Các tùy chọn tùy chỉnh: đánh dấu laser OEM, xử lý tăng cường bề mặt, cấu hình làm kín đặc biệt
   Lựa chọn lý tưởng cho các hệ thống truyền động cơ khí nhỏ gọn với không gian lắp đặt hạn chế.

• Các cụm dẫn hướng và truyền động trên dây chuyền sản xuất tự động
• Van thủy lực, các bộ phận chuyển động của xi lanh nhỏ
• Các bộ phận quay của máy dệt và máy đóng gói
• Các đơn vị truyền động nhỏ và cơ cấu ly hợp thu nhỏ
• Các cấu trúc hỗ trợ phụ trợ cho máy công cụ tải nhẹ
• Máy móc chuyển động tịnh tiến và quay yêu cầu bố trí nhỏ gọn

• 25 năm kinh nghiệm sản xuất vòng bi chuyên nghiệp
• Sản phẩm xuất khẩu sang hơn 50 quốc gia trên toàn thế giới
• Kiểm tra nghiêm ngặt độ cứng vật liệu thô, độ bóng bề mặt, khả năng chịu tải và độ êm khi quay trước khi giao hàng
• Hỗ trợ kỹ thuật chuyên nghiệp 24 giờ về hướng dẫn yêu cầu độ cứng trục và gia công
• Đủ kho số lượng lớn cho các nhà phân phối máy tự động hóa
• Chúng tôi cung cấp độ chính xác kích thước ổn định, hiệu suất đáng tin cậy và hỗ trợ hợp tác lâu dài.

• Phôi thép vòng bi và tạo hình kéo sâu
• Mài siêu tinh cho kim lăn
• Kiểm tra khe hở lắp ráp và xử lý bôi trơn sơ bộ
• Kiểm tra dung sai kích thước đầy đủ và hiệu suất tải

Nếu bạn cần vòng bi kim dạng cốc rút HK4020:

Gửi yêu cầu để nhận các hỗ trợ sau:

• Báo giá chính thức nhanh chóng trong vòng 24 giờ
• Gợi ý yêu cầu gia công trục và độ cứng chuyên nghiệp
• Các giải pháp thay thế đáy kín tùy chọn
• Giá trực tiếp từ nhà máy cạnh tranh
  Liên hệ với đội ngũ bán hàng của chúng tôi để có bảng dữ liệu kỹ thuật đầy đủ và báo giá chính thức.
