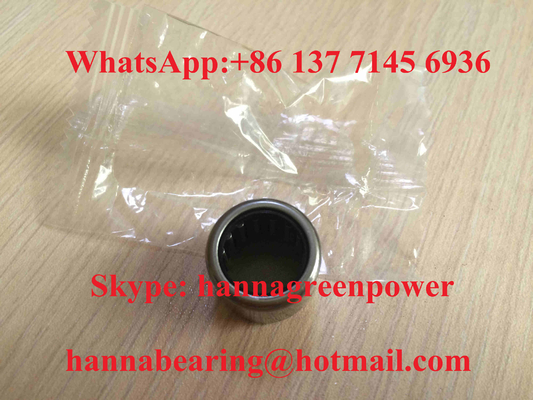

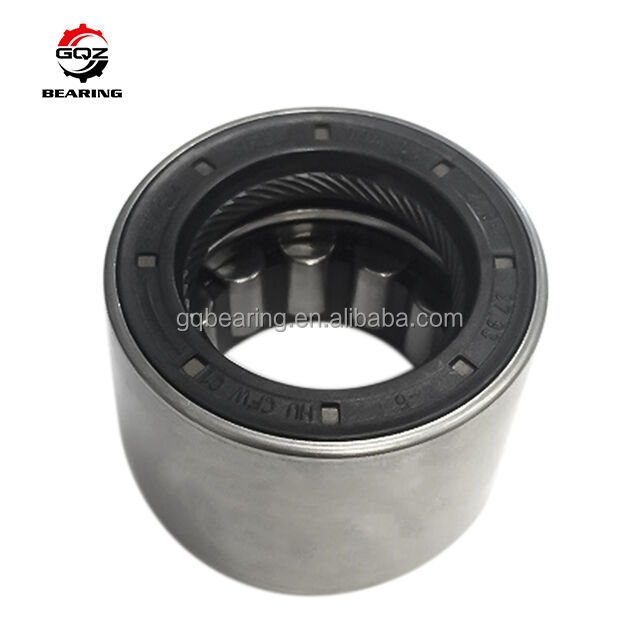

BK0306-TV BK 0306-TN Vòng xách kim 3x6.5x6mm P5 P4 P6

1. Tổng quan sản phẩm

BK0306-TV và BK0306-TN là vòng bi kim dạng cốc rút siêu nhỏ, một dãy, đầu kín, không có vòng trong, có kích thước giới hạn tiêu chuẩn Fw=3mm đường kính trong cụm kim, đường kính ngoài D=6,5mm, chiều rộng tổng thể C=6mm. Dòng BK sử dụng cốc ngoài bằng thép dập nguyên khối tích hợp với nắp đáy kín chắc chắn, cho phép giới hạn trục tự động bên trong vỏ lỗ mù, loại bỏ vòng đệm snap, vai trục và nắp cuối để đơn giản hóa việc lắp ráp thiết bị siêu nhỏ.

• BK0306-TV: Vòng cách nhựa PA66 gia cố sợi thủy tinh tiêu chuẩn, hiệu suất tốc độ cao ổn định, chịu nhiệt tốt cho truyền động siêu nhỏ liên tục, êm ái;
• BK0306-TN: Vòng cách nylon PA66 được tối ưu hóa với định vị kim lăn cải tiến, ma sát cực thấp, tiếng ồn khi chạy thấp hơn, lý tưởng cho các thiết bị truyền động siêu nhỏ chính xác có yêu cầu tiếng ồn nghiêm ngặt.

Bố cục kim lăn dày đặc mang lại khả năng chịu tải hướng tâm đáng tin cậy dưới tiết diện hướng tâm siêu mỏng. Bề mặt trục tương ứng phải được tôi cứng đến HRC60–64 và siêu hoàn thiện gương để làm đường lăn trong. Dòng này chỉ chịu tải hướng tâm thuần túy, được sử dụng rộng rãi cho hộp giảm tốc siêu nhỏ, dụng cụ điện cầm tay nhỏ, thiết bị văn phòng siêu nhỏ, con lăn căng siêu nhỏ trong ngành dệt, các bộ phận trượt siêu nhỏ tự động hóa và các cụm truyền động mô hình nhẹ với giới hạn không gian hướng tâm cực kỳ hạn chế.

Nhận báo giá trong vòng 24 giờ cho dự án của bạn

2. Thông số kỹ thuật

Thông số cơ bản tiêu chuẩn

Fw (Đường kính trong cụm kim): 3 mm
Đường kính ngoài D: 6,5 mm
Chiều rộng tổng thể C: 6 mm
Cấu trúc: Vòng bi kim cốc rút đầu kín một dãy, không có vòng trong
Vật liệu cốc ngoài: Thép vòng bi mạ crôm cacbon cao GCr15
Khe hở hướng tâm tiêu chuẩn: CN khe hở bình thường
Bavia tối thiểu r: 0,3 mm
Độ cứng trục tương ứng yêu cầu: HRC60–64 siêu hoàn thiện gương

BK0306-TV

Loại vòng cách: Vòng cách nhựa PA66 gia cố sợi thủy tinh tiêu chuẩn TV
Tải trọng động Cr: 1230 N
Tải trọng tĩnh Cor: 840 N
Giới hạn tải trọng mỏi Pu: 85 N
Tốc độ giới hạn mỡ tham khảo: 33000 vòng/phút
Tốc độ giới hạn bôi trơn dầu: 50000 vòng/phút
Trọng lượng tịnh: 0,0009 kg

BK0306-TN

Loại vòng cách: Vòng cách nhựa PA66 gia cố sợi thủy tinh tối ưu hóa TN
Tải trọng động Cr: 1230 N
Tải trọng tĩnh Cor: 880 N
Giới hạn tải trọng mỏi Pu: 88 N
Tốc độ giới hạn mỡ tham khảo: 24000 vòng/phút
Tốc độ giới hạn bôi trơn dầu: 26000 vòng/phút
Trọng lượng tịnh: 0,0010 kg
Bản vẽ kích thước đầy đủ và dữ liệu tải trọng kỹ thuật đầy đủ của hai mẫu có sẵn theo yêu cầu của khách hàng.

3. Ưu điểm chính

1. Thiết kế tự định vị tích hợp nắp đáy kín, ép trực tiếp vào vỏ lỗ mù mà không cần bộ phận cố định trục bổ sung, giảm số lượng bộ phận thiết bị siêu nhỏ và chi phí nhân công lắp ráp
2. Tiết diện hướng tâm siêu mỏng siêu nhỏ giúp giảm đáng kể không gian chiếm dụng hướng tâm của thiết bị, hoàn toàn phù hợp với yêu cầu thiết kế cấu trúc truyền động siêu nhỏ gọn
3. Hai tùy chọn vòng cách nhựa PA66 (TV / TN) đáp ứng các yêu cầu làm việc khác nhau: TV cho hoạt động tốc độ siêu cao; TN cho truyền động chính xác ma sát cực thấp, siêu êm
4. Bố cục kim lăn dày đặc, nhỏ gọn mang lại độ cứng hướng tâm và khả năng chịu tải ổn định, hoạt động lặp lại liên tục ở tốc độ thấp và trung bình đáng tin cậy
5. Vòng cách nylon gia cố sợi thủy tinh giúp giảm hiệu quả ma sát lăn, ngăn ngừa tiếng ồn bất thường và tránh biến dạng vòng cách trong quá trình hoạt động chu kỳ dài
6. Các tùy chọn tùy chỉnh bao gồm phớt cao su RS đơn, khe hở hướng tâm C3 lớn hơn, cốc rút bằng thép không gỉ chống gỉ, đánh dấu laser OEM và đổ đầy chất bôi trơn đặc biệt nhiệt độ thấp

Đơn giản hóa hiệu quả các quy trình gia công vỏ lỗ mù siêu nhỏ và kéo dài tuổi thọ của các cụm truyền động đầu trục siêu nhỏ

4. Ứng dụng

Bộ vòng bi kim cốc rút đầu kín siêu nhỏ BK0306-TV / BK0306-TN này được sử dụng rộng rãi cho các thiết bị công nghiệp và dân dụng siêu nhỏ, tải nhẹ sau:

• Hộp giảm tốc siêu nhỏ, các cụm đỡ đầu trục lỗ mù hộp truyền động nhỏ
• Dụng cụ điện cầm tay siêu nhỏ, các bộ phận chuyển động quay của máy điện nhỏ làm vườn
• Thiết bị văn phòng siêu nhỏ chính xác, các bộ phận trượt căng máy dệt siêu nhỏ
• Cơ cấu trượt tuyến tính siêu nhỏ tự động hóa và các bộ phận định vị trục cam siêu nhỏ
• Đồ chơi mô hình nhẹ, các cụm trượt quay nhẹ của thiết bị gia dụng nhỏ
• Phụ tùng thay thế hậu mãi cho thiết bị vòng bi kim cốc rút đầu kín đường kính trong 3mm

Giải pháp vòng bi siêu nhỏ tốc độ cao, nhỏ gọn, tùy chọn kép lý tưởng cho thiết bị truyền động đầu trục lỗ mù

5. Tại sao chọn GQZ Bearing

• 25 năm kinh nghiệm sản xuất vòng bi kim cốc rút đầu kín dòng BK siêu nhỏ chuyên nghiệp
• Hai mẫu hoàn toàn có thể thay thế kích thước với vòng bi dòng BK0306 tiêu chuẩn quốc tế, dung sai kích thước cốc ngoài nhất quán
• Hỗ trợ dịch vụ tùy chỉnh OEM & ODM đầy đủ cho các tùy chọn phớt RS, vỏ thép không gỉ và khe hở đặc biệt
• Kiểm tra nghiêm ngặt toàn quy trình: kiểm tra độ cứng nguyên liệu, độ chính xác tạo hình kéo sâu, độ kín khít lắp ráp vòng cách nhựa và kiểm tra độ bền chu kỳ tốc độ cao trước khi giao hàng
• Đội ngũ kỹ sư vòng bi chuyên nghiệp cung cấp hướng dẫn lắp đặt dung sai vỏ lỗ mù siêu nhỏ và độ cứng trục tương ứng trong vòng 24 giờ
• Dây chuyền lắp ráp sản xuất hàng loạt ổn định với giá bán buôn số lượng lớn ưu đãi cho các nhà sản xuất thiết bị siêu nhỏ dài hạn

Chúng tôi tập trung vào hiệu suất định vị trục ổn định, tiếng ồn thấp và tuổi thọ cao, xây dựng mối quan hệ hợp tác đôi bên cùng có lợi lâu dài với người mua công nghiệp toàn cầu

6. Kiểm soát chất lượng

• Kiểm tra thành phần hóa học và độ cứng bề mặt của thép vòng bi GCr15
• Gia công kéo sâu, cắt tỉa và tạo hình chính xác cho cốc rút ngoài đầu kín tích hợp
• Quy trình xử lý nhiệt ở nhiệt độ không đổi để ổn định ứng suất bên trong cốc ngoài và tăng cường khả năng chống mài mòn bề mặt
• Kiểm tra hiệu suất riêng biệt cho hai phiên bản: khả năng chịu nhiệt tốc độ cao của vòng cách TV, hiệu suất ma sát tiếng ồn thấp của vòng cách TN, độ đồng đều khe hở hướng tâm
• Kiểm tra cụm kim lăn đồng đều và kiểm tra lại kích thước & ngoại hình riêng biệt cho từng mẫu trước khi đóng gói chống gỉ và vận chuyển

Mỗi lô vòng bi đều trải qua bài kiểm tra độ bền chu kỳ lặp lại toàn bộ mẫu để đảm bảo hoạt động chịu tải hướng tâm ổn định trong vỏ lỗ mù siêu nhỏ

7. Nhận báo giá ngay

Nếu bạn cần vòng bi kim cốc rút đầu kín siêu nhỏ chất lượng cao BK0306-TV với vòng cách PA66 tiêu chuẩn và BK0306-TN với vòng cách nylon tối ưu hóa tiếng ồn thấp cho hộp giảm tốc siêu nhỏ và thiết bị dụng cụ điện mini, hãy gửi yêu cầu của bạn cho chúng tôi trực tiếp.
Bạn sẽ nhận được đầy đủ các dịch vụ hỗ trợ chuyên nghiệp sau khi gửi yêu cầu:

• Phản hồi báo giá nhà máy chính thức nhanh chóng trong vòng 24 giờ
• Hướng dẫn khớp thông số dung sai vỏ lỗ mù siêu nhỏ và độ cứng trục tương ứng một-một bởi các kỹ sư vòng bi chuyên nghiệp
• Các đề xuất giải pháp vòng bi tùy chỉnh bao gồm các biến thể phớt RS và các tùy chọn cốc rút chống gỉ bằng thép không gỉ
• Giá bán buôn số lượng lớn trực tiếp từ nhà máy cạnh tranh cho các đơn hàng số lượng lớn kết hợp hai mẫu

Gửi số lượng mua hàng yêu cầu của mỗi mẫu và môi trường hoạt động của thiết bị để nhận báo giá chính thức chi tiết

8. Câu hỏi thường gặp

Q1: Hậu tố TV và TN có nghĩa là gì?
A1: TV = vòng cách nhựa PA66 gia cố sợi thủy tinh tiêu chuẩn cho hoạt động tốc độ siêu cao; TN = vòng cách nylon PA66 được tối ưu hóa với ma sát thấp hơn và hiệu suất chạy êm hơn.
Q2: Sự khác biệt cốt lõi giữa BK0306-TV và BK0306-TN là gì?
A2: Kích thước tổng thể hoàn toàn nhất quán; phiên bản TV hỗ trợ tốc độ quay giới hạn cao hơn; phiên bản TN có hướng dẫn kim lăn được tối ưu hóa cho tiếng ồn thấp hơn và xếp hạng tải trọng tĩnh cải thiện nhẹ.
Q3: Vòng bi dòng BK có thể hoạt động mà không cần trục tôi cứng và mài tròn không?
A3: Không khuyến khích. Bề mặt tiếp xúc trục tương ứng phải đạt độ cứng tôi HRC60–64 với siêu hoàn thiện gương để hoạt động như đường lăn trong và ngăn ngừa mài mòn vòng bi nhanh chóng.
