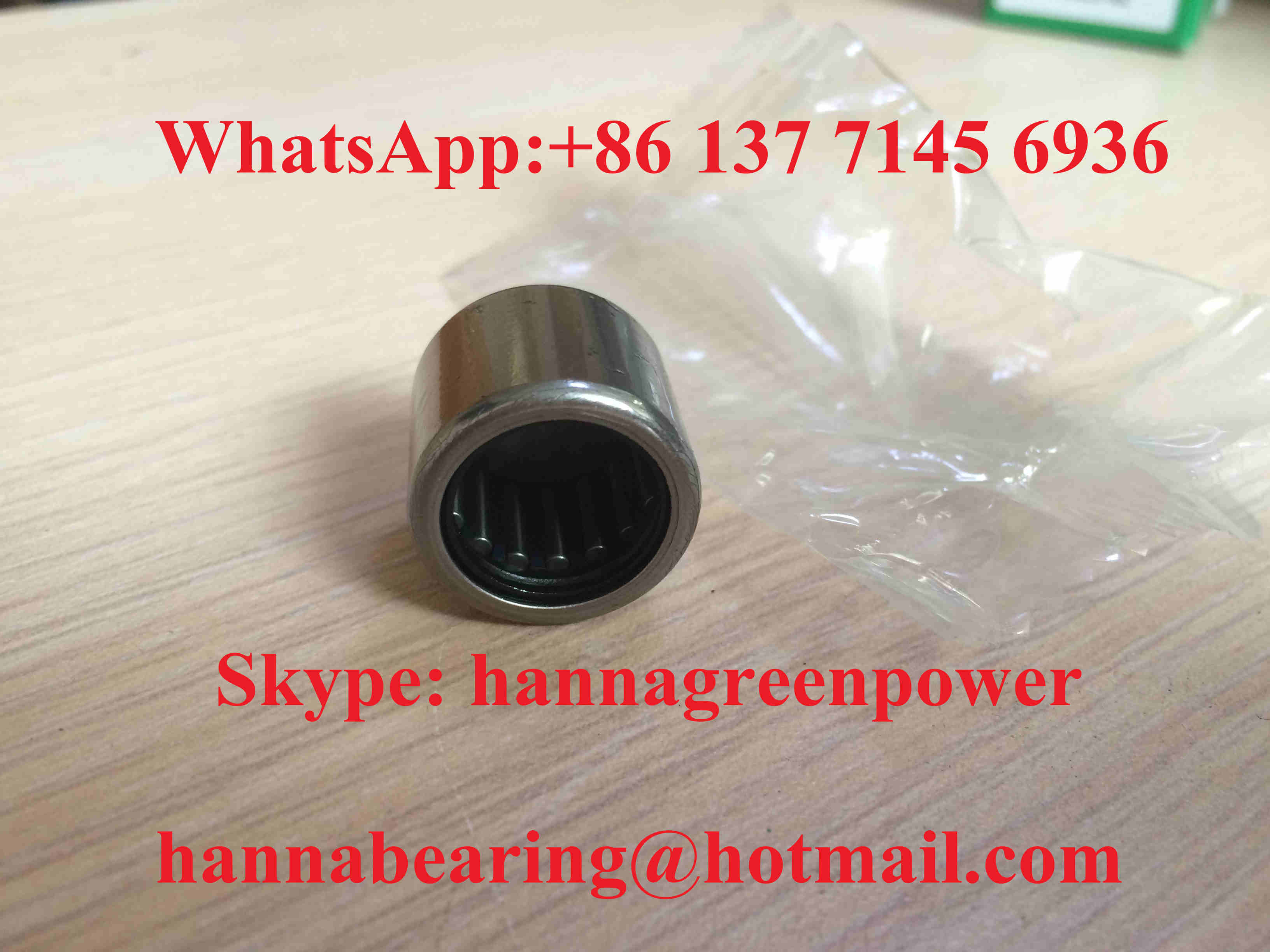

Xích vòng bi BK1512-RS BK1512 Cúp kéo cuối đóng 15x21x12mm

1. Tổng quan sản phẩm

BK1512, BK1512-RS và BK152112 là các loại vòng bi kim dạng cốc kéo, một dãy, kín, không có vòng trong, có kích thước lõi tiêu chuẩn Fw=15mm đường kính trong con lăn, đường kính ngoài D=21mm, chiều rộng tổng thể C=12mm, được phân biệt bằng thiết kế phớt và cách bố trí con lăn. Dòng BK này sử dụng cốc ngoài bằng thép dập tích hợp với nắp đáy kín một mảnh, cung cấp giới hạn hướng trục tự động bên trong các ổ trục mù, loại bỏ các vòng chặn, vai trục và nắp cuối bổ sung để đơn giản hóa các bước lắp ráp.

• BK1512: Loại hở tiêu chuẩn chiều rộng 12mm không có phớt cao su, tản nhiệt tuyệt vời cho môi trường làm việc trong nhà sạch sẽ, khô ráo;
• BK1512-RS: Chiều rộng 12mm, phớt cao su tiếp xúc NBR một môi RS ở mặt hở, chặn bụi mịn, chất lỏng cắt và độ ẩm nhẹ cho các xưởng sản xuất bị ô nhiễm nhẹ;
• BK152112: Bố trí kim dày đặc toàn bộ 12mm không có khe hở, diện tích tiếp xúc lớn hơn để nâng cấp khả năng chịu tải hướng tâm động và tĩnh cho các điều kiện tải trọng va đập nặng.

Lồng thép dập mỏng phân tách đều các con lăn kim dày đặc để đạt được khả năng chịu tải hướng tâm cực cao trong tiết diện hướng tâm cực hẹp. Bề mặt trục lắp ghép phải được tôi cứng và siêu hoàn thiện gương để đóng vai trò là vòng lăn trong. Dòng này chỉ chịu tải hướng tâm thuần túy, được sử dụng rộng rãi cho hộp số thu nhỏ, dụng cụ điện cầm tay, con lăn căng dệt, các bộ phận trượt ổ trục mù tự động, van thủy lực vi mô và các cụm định vị đầu trục máy nông nghiệp nhẹ với giới hạn không gian hướng tâm nghiêm ngặt.

Nhận báo giá trong vòng 24 giờ cho dự án của bạn

2. Thông số kỹ thuật

Thông số tiêu chuẩn cơ sở tiêu chuẩn

Fw (Đường kính trong cụm kim): 15 mm
Đường kính ngoài D: 21 mm
Chiều rộng tổng thể C: 12 mm
Cấu trúc: Vòng bi kim dạng cốc kéo, kín, một dãy, không có vòng trong, lồng thép dập
Chất liệu: Cốc kéo & con lăn kim thép hợp kim crom GCr15
Khe hở hướng tâm tiêu chuẩn: CN khe hở bình thường
Tốc độ quay giới hạn mỡ tham khảo: 15300 vòng/phút
Tốc độ quay giới hạn bôi trơn dầu: 19100 vòng/phút
Độ cứng trục tương thích yêu cầu: HRC60–64 với siêu hoàn thiện gương
Bavia tối thiểu r: 0,6 mm

BK1512

Phớt: Nắp đáy kín một mảnh, đầu đối diện hở không có phớt
Tải trọng động Cr: 8760 N
Tải trọng tĩnh Cor: 11400 N
Giới hạn tải trọng mỏi Pu: 1620 N
Trọng lượng tịnh: 0,0098 kg

BK1512-RS

Phớt: Nắp đáy kín + phớt cao su tiếp xúc RS một môi ở mặt hở
Tải trọng động Cr: 8430 N
Tải trọng tĩnh Cor: 10980 N
Giới hạn tải trọng mỏi Pu: 1570 N
Trọng lượng tịnh: 0,0102 kg

BK152112

Phớt: Cấu trúc cốc kín dày đặc con lăn kín hoàn toàn không có cổng hở
Tải trọng động Cr: 10120 N
Tải trọng tĩnh Cor: 13050 N
Giới hạn tải trọng mỏi Pu: 1840 N
Trọng lượng tịnh: 0,0107 kg
Bản vẽ kích thước đầy đủ và dữ liệu tải trọng kỹ thuật đầy đủ của ba mẫu có sẵn theo yêu cầu của khách hàng.

3. Ưu điểm chính

1. Thiết kế tự định vị nắp đáy kín tích hợp, ép trực tiếp vào ổ trục mù không cần bộ phận cố định hướng trục bổ sung, giảm số lượng bộ phận và chi phí nhân công lắp ráp
2. Tiết diện hướng tâm siêu mỏng giảm thiểu không gian chiếm dụng hướng tâm của thiết bị, đáp ứng hoàn hảo các yêu cầu thiết kế cấu trúc truyền động nhỏ gọn
3. Ba phiên bản cấu trúc tùy chọn (hở / phớt RS đơn / dày tải nặng) bao phủ các điều kiện làm việc phổ biến: khô sạch, ẩm bụi và môi trường tải trọng va đập xen kẽ nặng
4. Bố trí con lăn kim dày đặc mang lại độ cứng hướng tâm và khả năng chịu tải vượt trội, hoạt động ổn định liên tục ở tốc độ trung bình dưới tải trọng va đập khởi động-dừng thường xuyên
5. Lồng thép dập nhẹ đảm bảo dẫn hướng con lăn đồng đều, tổn thất ma sát thấp và tản nhiệt hiệu quả cho hoạt động thiết bị không ngừng nghỉ chu kỳ dài
6. Các tùy chọn tùy chỉnh bao gồm phớt composite 2RS hai mặt, khe hở hướng tâm C3 lớn, cốc kéo chống gỉ bằng thép không gỉ, đánh dấu laser OEM và đổ đầy mỡ chịu mài mòn nhiệt độ cao

Đơn giản hóa hiệu quả các quy trình gia công ổ trục mù và kéo dài tuổi thọ của các cụm truyền động nhỏ gọn đầu trục

4. Ứng dụng

Bộ vòng bi kim dạng cốc kéo kín nhiều thông số kỹ thuật BK1512 / BK1512-RS / BK152112 này được kết hợp rộng rãi cho các thiết bị công nghiệp nhẹ & trung bình nhỏ gọn sau:

• Hộp số giảm tốc thu nhỏ, các cụm hỗ trợ đầu trục ổ trục mù hộp số truyền động nhỏ
• Dụng cụ điện cầm tay, máy móc mini làm vườn và các bộ phận chuyển động quay nông nghiệp nhẹ
• Máy dệt, các cụm con lăn trượt căng máy in nhỏ
• Cơ cấu trượt tuyến tính thu nhỏ tự động và các bộ phận định vị trục cam
• Van điều khiển thủy lực nhỏ, các cụm trượt quay nhẹ máy bơm nước vi mô
• Phụ tùng thay thế hậu mãi cho thiết bị vòng bi kim dạng cốc kéo đường kính trong 15mm

Giải pháp vòng bi chịu tải hướng tâm cao đa tùy chọn lý tưởng cho thiết bị truyền động công nghiệp đầu trục ổ trục mù có không gian lắp đặt hạn chế

5. Tại sao chọn vòng bi GQZ

• 25 năm kinh nghiệm sản xuất chuyên nghiệp vòng bi kim dạng cốc kéo kín dòng BK
• Ba mẫu hoàn toàn có thể thay thế kích thước với vòng bi dòng BK15 tiêu chuẩn quốc tế, dung sai kích thước và chỉ số hiệu suất tải trọng nhất quán
• Dịch vụ tùy chỉnh OEM & ODM đầy đủ hỗ trợ phớt hai mặt, vỏ thép không gỉ và tùy chỉnh khe hở đặc biệt
• Kiểm tra nghiêm ngặt toàn quy trình: kiểm tra độ cứng nguyên liệu, độ chính xác dập cốc kéo, độ kín phớt và kiểm tra chu kỳ mỏi tải trọng động trước khi giao hàng
• Đội ngũ kỹ sư vòng bi chuyên nghiệp cung cấp hướng dẫn lắp đặt dung sai ổ trục mù và độ cứng trục tương thích trong vòng 24 giờ
• Dây chuyền lắp ráp sản xuất hàng loạt quy mô lớn ổn định với giá bán buôn ưu đãi cho các nhà sản xuất thiết bị máy móc dài hạn

Chúng tôi tập trung vào hiệu suất định vị hướng trục đáng tin cậy, tuổi thọ cao và hợp tác đôi bên cùng có lợi lâu dài, ổn định với người mua công nghiệp toàn cầu

6. Kiểm soát chất lượng

• Kiểm tra thành phần hóa học và độ cứng bề mặt nguyên liệu thép hợp kim crom GCr15
• Gia công kéo sâu, cắt tỉa và tạo hình chính xác cho cốc ngoài dạng kéo kín tích hợp
• Quy trình xử lý nhiệt ở nhiệt độ không đổi để ổn định ứng suất kim loại bên trong và tăng cường khả năng chống mài mòn bề mặt
• Kiểm tra hiệu suất toàn diện: độ đồng đều khe hở hướng tâm, độ nhất quán bố trí con lăn kim, khả năng chịu tải động/tĩnh và độ bền chống bụi của phớt RS
• Kiểm tra lắp ráp con lăn đồng đều và kiểm tra lại kích thước & ngoại hình riêng cho từng mẫu trước khi đóng gói chống gỉ và vận chuyển

Mỗi lô vòng bi đều trải qua bài kiểm tra độ bền chu kỳ lặp lại lấy mẫu đầy đủ để đảm bảo hoạt động chịu tải hướng tâm nặng ổn định trong ổ trục mù

7. Nhận báo giá ngay

Nếu bạn cần vòng bi kim dạng cốc kéo kín loại hở BK1512, loại phớt đơn RS BK1512-RS và loại dày tải nặng BK152112 chất lượng cao cho hộp số thu nhỏ và thiết bị dụng cụ điện, hãy gửi yêu cầu của bạn trực tiếp cho chúng tôi.
Bạn sẽ nhận được dịch vụ hỗ trợ chuyên nghiệp đầy đủ sau khi gửi yêu cầu:

• Phản hồi báo giá nhà máy chính thức nhanh chóng trong vòng 24 giờ
• Hướng dẫn khớp thông số dung sai ổ trục mù và độ cứng trục tương thích một-một bởi các kỹ sư vòng bi chuyên nghiệp
• Đề xuất giải pháp vòng bi tùy chỉnh bao gồm các biến thể phớt RS kép và tùy chọn cốc kéo chống gỉ bằng thép không gỉ
• Giá bán buôn số lượng lớn trực tiếp từ nhà máy cạnh tranh cho các đơn hàng số lượng lớn kết hợp ba mẫu

Gửi số lượng mua cần thiết của mỗi mẫu và môi trường hoạt động của thiết bị để nhận báo giá chính thức chi tiết

8. Câu hỏi thường gặp

1. Q1: Hậu tố RS có nghĩa là gì trong BK1512-RS?
   A1: RS đề cập đến phớt cao su tiếp xúc NBR một môi được lắp ở đầu hở của vòng bi kín, được sử dụng để chặn bụi, chất làm mát và độ ẩm nhẹ.
2. Q2: Sự khác biệt cốt lõi giữa BK1512 và BK152112 là gì?
   A2: Kích thước Fw và đường kính ngoài hoàn toàn nhất quán; BK152112 sử dụng bố trí con lăn kim dày đặc để cải thiện đáng kể định mức tải trọng động và tĩnh, phù hợp với điều kiện làm việc tải trọng nặng.
3. Q3: Vòng bi dòng BK có thể hoạt động mà không cần trục tôi cứng không?
   A3: Không khuyến khích. Bề mặt tiếp xúc của trục tương thích phải đạt độ cứng tôi HRC60–64 với siêu hoàn thiện gương để đóng vai trò là vòng lăn trong và tránh mài mòn vòng bi nhanh chóng.
