10x14x10mm Một mặt niêm phong loại vòng bi kim BK1010 BK1010-RS BK101410

1. Tổng quan sản phẩm

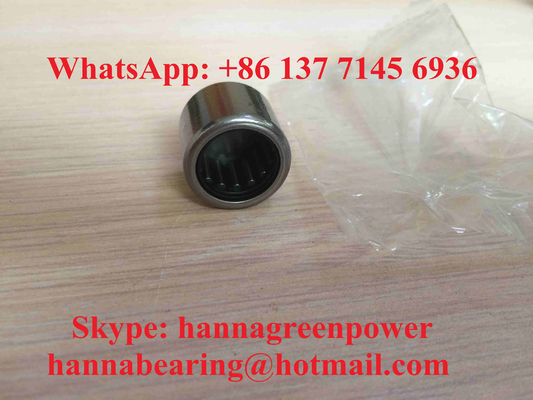

BK1010, BK1010-RS và BK101410 là vòng bi cuộn kim cốc được kéo với một hàng khép mét, không có nhẫn bên trong, kích thước lõi thống nhất Fw = 10mm đường kính bên trong cuộn, đường kính bên ngoài D = 14mm,tổng chiều rộng C=10mm, khác biệt bởi thiết kế niêm phong và sắp xếp cuộn.cung cấp giới hạn trục tự động bên trong vỏ lỗ mù, loại bỏ các vòng snap bổ sung, vai trục và nắp đầu để đơn giản hóa các bước lắp ráp.

• BK1010: Tiêu chuẩn mở rộng mỏng 10mm không có niêm phong cao su, phân tán nhiệt tuyệt vời cho môi trường làm việc trong nhà sạch, khô;
• BK1010-RS: Niêm phong cao su tiếp xúc NBR RS một môi rộng 10mm ở mặt mở, ngăn chặn bụi mịn, chất lỏng cắt và độ ẩm nhẹ cho các xưởng sản xuất bị ô nhiễm nhẹ;
• BK101410: bố trí kim dày 10mm không có khoảng trống mở, khu vực tiếp xúc lớn hơn để nâng cao khả năng tải radial động và tĩnh cho các điều kiện tải cú sốc nặng.

Hộp thép mỏng được đóng dấu phân chia đồng đều các cuộn kim dày đặc để đạt được khả năng mang quang cực cao dưới đường cắt quang cực hẹp.Bề mặt trục lắp đặt phù hợp phải được dập tắt và gương siêu kết thúc để hoạt động như đường đua bên trong. Dòng này chỉ chịu tải radial tinh khiết, được sử dụng rộng rãi cho hộp số nhỏ, công cụ điện cầm tay, cuộn dây căng dệt may, tự động hóa lỗ mù trượt bộ phận,Van thủy lực vi mô và các bộ định vị đầu trục máy nông nghiệp nhẹ với giới hạn không gian tâm tuyến nghiêm ngặt.

Nhận một báo giá trong vòng 24 giờ cho dự án của bạn

2Các thông số kỹ thuật

Các thông số tiêu chuẩn cơ bản thống nhất

Fw (Đường kính bên trong của bộ kim): 10 mm
Chiều kính bên ngoài D: 14 mm
Chiều rộng tổng thể C: 10 mm
Cấu trúc: Đơn hàng đóng cuối kéo vòng bi muối cốc, không có vòng bên trong, đóng dấu thép vòng bi giữ
Vật liệu: Vòng cuộn cốc và kim kéo GCr15 thép có dung dịch crôm carbon cao
Phân khơi phóng xạ tiêu chuẩn: Phân khơi bình thường CN
Chất béo tham chiếu giới hạn tốc độ xoay: 19500 r/min
Lượng dầu bôi trơn giới hạn tốc độ xoay: 24800 r/min
Độ cứng trục phù hợp yêu cầu: HRC60?? 64 với lớp phủ gương
Châm tối thiểu r: 0,4 mm

BK1010

Dập kín: Nắp bên dưới đóng kín duy nhất, mở đầu đối diện mà không có niêm phong
Trọng lượng động Cr: 4920 N
Trọng lượng tĩnh: 6350 N
Giới hạn tải mệt mỏi Pu: 1080 N
Trọng lượng ròng: 0,0036 kg

BK1010-RS

Bấm kín: Nắp bên dưới đóng + niêm phong cao su tiếp xúc RS đơn ở phía mở
Trọng lượng động Cr: 4680 N
Trọng lượng tĩnh Cor: 6090 N
Giới hạn tải mệt mỏi Pu: 1030 N
Trọng lượng ròng: 0,0038 kg

BK101410

Bấm kín: Cấu trúc cốc kín, cuộn dày hoàn toàn không có cổng mở
Trọng lượng động Cr: 5750 N
Trọng lượng tĩnh: 7420 N
Giới hạn tải mệt mỏi Pu: 1210 N
Trọng lượng ròng: 0,0041 kg
Các bản vẽ kích thước đầy đủ và dữ liệu tải kỹ thuật đầy đủ của ba mô hình có sẵn theo yêu cầu của khách hàng.

3Ưu điểm chính

1. Thiết kế tự định vị nắp đầu đóng tích hợp, được ép trực tiếp vào lồng lỗ mù mà không có các bộ phận cố định trục bổ sung, giảm số lượng thành phần và chi phí lao động lắp ráp
2. Ultra-mỏng đường kính cắt ngang giảm tối thiểu thiết bị đường kính chiếm đóng không gian, hoàn toàn đáp ứng các yêu cầu thiết kế cấu trúc truyền tải nhỏ gọn
3. Ba phiên bản cấu trúc tùy chọn (mở / RS duy nhất kín / đặc tải trọng) bao gồm các điều kiện làm việc thông thường: môi trường khô sạch, ẩm ướt bụi và tải giật xen kẽ nặng
4. Định chế cuộn kim dày đặc cung cấp độ cứng tâm tuyến và khả năng tải xuất sắc, hoạt động liên tục tốc độ trung bình ổn định dưới tải tác động bắt đầu-ngừng thường xuyên
5. Chuồng thép dán nhẹ đảm bảo hướng dẫn cuộn đồng bộ, mất mát ma sát thấp và phân tán nhiệt hiệu quả cho hoạt động liên tục của thiết bị chu kỳ dài
6. Các tùy chọn có thể tùy chỉnh bao gồm niêm phong tổng hợp 2RS hai mặt, độ rỗng radial C3 mở rộng, cốc kéo chống rỉ thép không gỉ, đánh dấu laser OEM và lấp mỡ chống mòn nhiệt độ cao

Hiệu quả đơn giản hóa các quy trình gia công lồng lỗ mù và kéo dài tuổi thọ của các tập hợp truyền tải nhỏ gọn cuối trục

4Ứng dụng

BK1010 / BK1010-RS / BK101410 bộ vòng bi cuộn kim kết thúc đóng nhiều thông số kỹ thuật được phù hợp rộng rãi cho các thiết bị công nghiệp nhỏ gọn và trung bình sau:
Các hộp số giảm nhỏ, hộp truyền nhỏ, các bộ hỗ trợ cuối trục lỗ mù
Công cụ điện cầm tay, máy mini vườn và các bộ phận di chuyển xoay nông nghiệp nhẹ
Máy dệt vải, thiết bị in nhỏ, đơn vị cuộn trượt căng
Các cơ chế trượt tuyến tính thu nhỏ tự động hóa và các thành phần định vị trục cam
Các van điều khiển thủy lực nhỏ, máy bơm nước nhỏ, bộ trượt xoay nhẹ
Phụ tùng thay thế thị trường phụ tùng cho thiết bị mang vòng bi cuộn ống xích có đường kính bên trong 10mm
Giải pháp mang tải trọng quang cao đa tùy chọn lý tưởng cho thiết bị truyền tải công nghiệp lỗ mù với không gian lắp đặt hạn chế

5. Tại sao chọn GQZ Bearing

• 25 năm chuyên nghiệp BK loạt đóng đầu kéo cốc kim vòng bi sản xuất kinh nghiệm
• Ba mô hình hoàn toàn có thể thay đổi kích thước với vòng bi tiêu chuẩn quốc tế BK10, dung sai kích thước và chỉ số hiệu suất tải phù hợp
• Dịch vụ tùy chỉnh OEM & ODM hoàn chỉnh hỗ trợ niêm phong hai mặt, vỏ thép không gỉ và tùy chỉnh độ trong đặc biệt
• Kiểm tra nghiêm ngặt toàn bộ quy trình: kiểm tra độ cứng nguyên liệu thô, độ chính xác đóng dấu cốc kéo, độ kín và thử nghiệm chu kỳ mệt mỏi tải động trước khi giao hàng
• Đội ngũ kỹ thuật vòng bi chuyên nghiệp cung cấp dung nạp nhà lỗ mù và phù hợp trục độ cứng hướng dẫn lắp đặt trong vòng 24 giờ
• Các dây chuyền lắp ráp sản xuất hàng loạt quy mô lớn ổn định với giá bán buôn hàng không ưu đãi cho các nhà sản xuất thiết bị máy móc dài hạn

Chúng tôi tập trung vào hiệu suất tự định vị trục đáng tin cậy, tuổi thọ lâu dài và hợp tác lâu dài ổn định với các khách hàng công nghiệp toàn cầu

6. Kiểm soát chất lượng

• Kiểm tra thành phần hóa học của nguyên liệu thô và độ cứng bề mặt của thép có lớp gốm GCr15
• Xác định sâu vẽ, cắt và chế biến hình thành cho kết hợp kết thúc đóng bên ngoài tách kéo
• Quá trình xử lý nhiệt ở nhiệt độ liên tục để ổn định căng thẳng kim loại bên trong và tăng khả năng mòn bề mặt
• Kiểm tra hiệu suất toàn diện: đồng nhất độ trần radial, sự nhất quán của bố trí cuộn kim, khả năng tải động / tĩnh và độ bền chống bụi của con dấu RS
• Kiểm tra bộ lăn đồng bộ và kiểm tra lại kích thước và ngoại hình riêng biệt cho mỗi mô hình trước khi đóng gói và vận chuyển chống rỉ sét

Mỗi lô vòng bi vượt qua thử nghiệm độ bền chu kỳ quay vòng đầy đủ để đảm bảo hoạt động tải trọng tâm tuyến ổn định trong vỏ lỗ mù

7- Đưa lời xin lỗi ngay

Nếu bạn cần chất lượng cao BK1010 loại mở, BK1010-RS một lần niêm phong và BK101410 dày tải trọng đóng cuối kéo chén kim vòng bi cho hộp số nhỏ và thiết bị công cụ điện,gửi yêu cầu của bạn trực tiếp cho chúng tôi.
Bạn sẽ nhận được đầy đủ các dịch vụ hỗ trợ chuyên nghiệp sau khi gửi yêu cầu:

• Phản hồi nhanh chóng của nhà máy chính thức trong vòng 24 giờ
• Một đối với một lỗ mù khoang dung nạp & phù hợp trục độ cứng tham số phù hợp hướng dẫn bởi các kỹ sư vòng bi chuyên nghiệp
• Các đề xuất giải pháp vòng bi tùy chỉnh bao gồm các biến thể kín RS kép và các tùy chọn cốc kéo chống rỉa bằng thép không gỉ
• Giá bán buôn trực tiếp tại nhà máy cạnh tranh cho các đơn đặt hàng hỗn hợp ba mô hình

Gửi số lượng mua yêu cầu của mỗi mô hình và thiết bị môi trường hoạt động để có được báo giá chính thức chi tiết

8. Câu hỏi thường gặp

Q1: Chuyển tiếp RS trong BK1010-RS là gì?
A1: RS đề cập đến niêm phong cao su tiếp xúc NBR một môi được lắp đặt ở đầu mở của vòng bi đầu đóng, được sử dụng để chặn bụi, chất làm mát và độ ẩm nhẹ.

Q2: Sự khác biệt cốt lõi giữa BK1010 và BK101410 là gì?
A2: Fw và kích thước đường kính bên ngoài là hoàn toàn phù hợp; BK101410 áp dụng bố trí cuộn kim dày đặc để cải thiện đáng kể lực lượng vận động và tải radial tĩnh,phù hợp với điều kiện làm việc tác động tải trọng nặng.

Q3: Các vòng bi loạt BK có thể hoạt động mà không có trục đất cứng?
A3: Không được khuyến cáo. bề mặt tiếp xúc của trục phù hợp phải đạt đến độ cứng dập HRC60 ∼64 với lớp phủ gương để phục vụ như đường chạy bên trong và tránh thất bại mòn nhanh của vòng bi.
