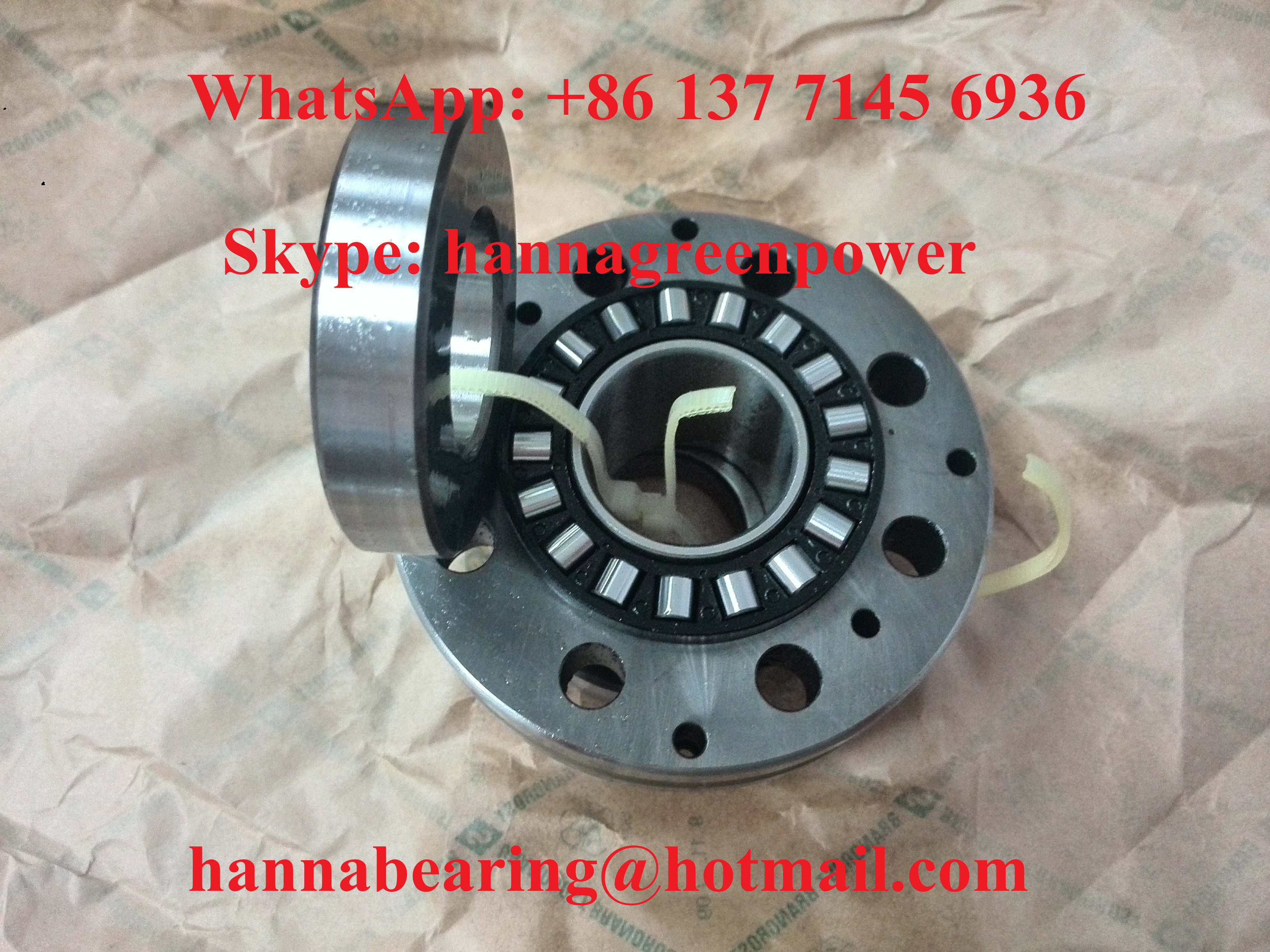

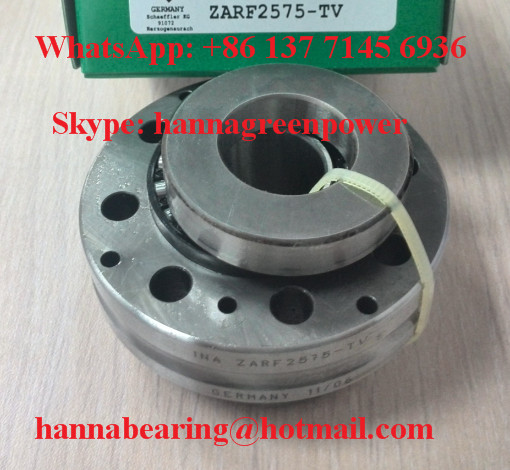

Lối đệm cuộn kim đẩy hai hướng ZARF2575- TV ZARF2575TN Lối đệm hình trụ

1. Tổng quan sản phẩm

ZARF2575-TV và ZARF2575TN là các ổ bi kim kết hợp & ổ bi trụ dọc trục có độ chính xác cao, hoàn toàn có thể thay thế cho nhau, kích thước lắp đặt thống nhất d=25mm, D=75mm, chiều rộng tổng thể B=62mm. Hai mã sản phẩm đại diện cho cùng một loại ổ bi với các tiêu chuẩn đánh dấu khác nhau.

Giải thích hậu tố model:

• TV: Vòng cách bằng đồng thau nguyên khối gia công cho phần ổ bi kim, độ cứng cao, chống biến dạng dưới tải trọng cao liên tục;
• TN: Vòng cách bằng nylon gia cố sợi thủy tinh ép phun, trọng lượng nhẹ, ma sát thấp cho hoạt động tốc độ cao tải trọng trung bình.

Cấu trúc composite tích hợp kết hợp bộ phận ổ bi kim hướng tâm và bộ phận ổ bi trụ dọc trục hai chiều trong một vỏ duy nhất, đồng thời chịu tải trọng hướng tâm nặng và tải trọng sơ cấp dọc trục hai chiều, hiệu suất định vị có độ cứng cực cao. Tất cả các con lăn và vòng bi đều sử dụng thép ổ bi GCr15 được tôi cứng toàn bộ, quy trình mài siêu chính xác và siêu hoàn thiện, dung sai kích thước nhỏ, độ rung thấp và độ chính xác định vị cao. Được sử dụng rộng rãi cho bộ phận đỡ trục vít bi của máy công cụ CNC, mô-đun truyền động tuyến tính tự động hóa, bộ phận định vị quay của thiết bị kiểm tra chính xác và các cụm truyền động chính xác của bán dẫn.

2. Thông số kỹ thuật

Model: ZARF2575-TV / ZARF2575TN có thể thay thế 100%
Kích thước cơ bản: Lỗ trong d=25mm, Đường kính ngoài D=75mm, Chiều rộng tổng B=62mm
Cấu trúc: Ổ bi kết hợp, bộ phận tích hợp ổ bi kim hướng tâm + ổ bi trụ dọc trục hai chiều
Vật liệu vòng bi: Thép ổ bi crôm cacbon cao GCr15, tôi toàn bộ
Tùy chọn vòng cách: TV = vòng cách bằng đồng thau nguyên khối; TN = vòng cách bằng nylon gia cố sợi thủy tinh PA66
Cấp độ chính xác tiêu chuẩn: P4; tùy chọn siêu chính xác P2 cho thiết bị siêu chính xác
Khe hở tiêu chuẩn: CN khe hở bình thường, khe hở lớn C3 có thể tùy chỉnh
Bán kính góc lượn trục nhỏ nhất r=1.5mm
Phạm vi nhiệt độ hoạt động: -30℃ ~ 120℃
Trọng lượng tịnh: 0.74kg
Tải trọng động hướng tâm cơ bản Cr: 48.5kN
Tải trọng tĩnh hướng tâm cơ bản C0r: 72kN
Tải trọng động dọc trục cơ bản Ca: 63kN
Tải trọng tĩnh dọc trục cơ bản C0a: 142kN
Tốc độ quay giới hạn mỡ bôi trơn: 3600 vòng/phút
Bản vẽ lắp đặt hoàn chỉnh, hướng dẫn khớp tải trọng sơ cấp trục vít và báo cáo thử nghiệm độ bền chu kỳ dài có độ chính xác cao có thể được cung cấp theo yêu cầu của khách hàng.

3. Ưu điểm cốt lõi

1. ZARF2575-TV và ZARF2575TN có kích thước ngoài và thông số tải trọng giống hệt nhau, hoàn toàn có thể thay thế cho nhau, khách hàng có thể chọn vật liệu vòng cách theo điều kiện tải trọng và tốc độ thực tế.
2. Thiết kế tích hợp một khối, thực hiện khả năng chịu tải hướng tâm và tải trọng dọc trục hai chiều cùng lúc, đơn giản hóa cấu trúc đỡ trục vít máy công cụ, giảm tổng số bộ phận lắp ráp và giờ công lắp ráp.
3. Cấu trúc tiếp xúc lăn có độ cứng cực cao, biến dạng đàn hồi nhỏ dưới tải trọng sơ cấp nặng, đảm bảo độ chính xác định vị ổn định lâu dài của hệ thống cấp trục vít bi, cải thiện hiệu quả độ chính xác gia công của thiết bị CNC.
4. Vật liệu vòng cách tùy chọn kép: phiên bản đồng thau TV phù hợp với điều kiện làm việc khắc nghiệt tải trọng nặng liên tục 24h; phiên bản nylon TN trọng lượng nhẹ ma sát thấp cho truyền động chính xác tốc độ cao tải trọng trung bình.
5. Siêu hoàn thiện rãnh lăn siêu chính xác, phân bố tải trọng đồng đều trên tất cả các con lăn, tiếng ồn khi chạy thấp, nhiệt độ tăng nhỏ trong quá trình hoạt động lặp lại tốc độ cao liên tục trong thời gian dài.
6. Hỗ trợ dịch vụ tùy chỉnh đầy đủ: cấp độ siêu chính xác P2, đổ đầy mỡ đặc biệt chịu nhiệt độ cao, đánh dấu laser OEM trên vòng ngoài, đóng gói thùng gỗ xuất khẩu trung tính.
7. Thiết kế vòng trong có thể tách rời, điều chỉnh tải trọng sơ cấp độc lập thuận tiện trong quá trình lắp ráp trục vít, dễ dàng tháo lắp và bảo trì cho sửa chữa sau bán hàng máy công cụ.
8. Bố cục tổng thể nhỏ gọn, chiếm không gian lắp đặt nhỏ, khớp hoàn hảo với vỏ đỡ trục vít hẹp của các trung tâm gia công CNC cỡ nhỏ và vừa.

4. Kịch bản ứng dụng

Ổ bi kim dọc trục kết hợp dòng ZARF2575 là bộ phận dự phòng hỗ trợ có độ chính xác cao cốt lõi cho thiết bị tự động hóa và máy công cụ chính xác:

• Trung tâm gia công CNC, các cụm ổ bi đỡ cố định trục vít máy tiện
• Mô-đun tuyến tính tự động hóa, các bộ phận truyền động định vị quay tải trọng nặng
• Thiết bị kiểm tra chính xác, thiết bị kiểm tra quang học, các vị trí đỡ quay có độ cứng cao
• Thiết bị xử lý bán dẫn, các cụm truyền động trục vít chính xác thu nhỏ
• Máy mài nhỏ, các bộ phận đỡ có độ chính xác cao trục cấp máy khắc

Ổ bi kim dọc trục kết hợp dòng ZARF có lỗ 25mm có thể thay thế cho thị trường hậu mãi
Giải pháp ổ bi chính xác có độ cứng cao, hiệu quả chi phí cho các nhà sản xuất OEM máy công cụ, nhà máy thiết bị tự động hóa và nhà cung cấp khớp nối số lượng lớn truyền động chính xác.

5. Tại sao chọn ổ bi GQZ

25 năm kinh nghiệm sản xuất chuyên nghiệp cho ổ bi kim dọc trục kết hợp chính xác dòng ZARF bao gồm ZARF2575-TV & ZARF2575TN
Hai mã model có thể thay thế hoàn toàn về kích thước với ổ bi composite ZARF tiêu chuẩn quốc tế, cấp độ chính xác, định mức tải và chỉ số dung sai lắp đặt nhất quán.
Dịch vụ tùy chỉnh OEM & ODM đầy đủ hỗ trợ nâng cấp siêu chính xác P2, đổ đầy dầu bôi trơn nhiệt độ cao đặc biệt và dịch vụ đánh dấu bề mặt tùy chỉnh.
Kiểm tra nghiêm ngặt trước khi giao hàng: kiểm tra độ cứng vòng bi GCr15, kiểm tra độ nhám bề mặt rãnh lăn, kiểm tra khả năng chống biến dạng vòng cách, thử nghiệm lão hóa quay tải trọng cao chu kỳ dài.
Đội ngũ kỹ sư ổ bi chính xác kết hợp chuyên nghiệp cung cấp hướng dẫn kỹ thuật điều chỉnh tải trọng sơ cấp trục vít và khớp nối trục trong vòng 24 giờ.
Dây chuyền sản xuất hàng loạt ổn định với giá bán buôn số lượng lớn ưu đãi cho các nhà sản xuất máy công cụ, nhà cung cấp thiết bị tự động hóa và nhà máy thiết bị kiểm tra chính xác lâu dài.
Chúng tôi tập trung vào thiết kế ổ bi composite tích hợp hướng tâm-trục có độ cứng cao, phương án tùy chọn vật liệu vòng cách kép, hiệu suất tuổi thọ cao, độ chính xác cao và hợp tác đôi bên cùng có lợi lâu dài với người mua phụ tùng truyền động cơ khí chính xác toàn cầu.

6. Kiểm soát chất lượng

Kiểm tra thành phần hóa học và độ cứng vật liệu thô của vòng trong và vòng ngoài bằng thép ổ bi GCr15
Rèn chính xác, tôi ram và siêu hoàn thiện gương siêu chính xác cho rãnh lăn kim hướng tâm và rãnh lăn dọc trục
Quy trình sản xuất vòng cách kép: Gia công CNC đồng thau / ép phun nylon sợi thủy tinh tích hợp, kiểm tra độ phẳng và độ bền nghiêm ngặt
Thử nghiệm hiệu suất mục tiêu được phân loại: thử nghiệm lão hóa quay lặp lại tải trọng sơ cấp cao chu kỳ dài dòng ZARF2575, thử nghiệm độ ổn định chính xác nhiệt độ không đổi, phát hiện biến dạng tải trọng kết hợp hướng tâm-trục
Phân loại con lăn, lắp ráp vòng cách, kiểm tra lại toàn bộ dung sai kích thước và khuyết tật bề mặt trước khi phủ dầu chống gỉ và đóng gói thùng gỗ vận chuyển
Mỗi lô ổ bi ZARF2575 đều vượt qua thử nghiệm quay tải trọng nặng kết hợp hướng tâm-trục lấy mẫu toàn bộ để đảm bảo hiệu suất hỗ trợ độ chính xác cao ổn định lâu dài bên trong trục vít bi CNC và thiết bị truyền động tự động hóa chính xác.

7. Nhận báo giá ngay

Nếu bạn cần ổ bi kim dọc trục kết hợp ZARF2575-TV vòng cách đồng / ZARF2575TN vòng cách nylon có độ cứng cao cho trục vít bi CNC, bảo trì thiết bị chính xác tự động hóa & khớp nối OEM, hãy gửi yêu cầu của bạn trực tiếp.
Bạn sẽ nhận được các dịch vụ hỗ trợ chuyên nghiệp hoàn chỉnh sau khi gửi yêu cầu của mình:

• Phản hồi báo giá chính thức nhanh chóng từ nhà máy trong vòng 24 giờ
• Hướng dẫn kỹ thuật điều chỉnh tải trọng sơ cấp trục vít và khớp nối trục từ các kỹ sư ổ bi composite dòng ZARF chuyên nghiệp, một kèm một
• Đề xuất giải pháp ổ bi tùy chỉnh bao gồm các tùy chọn nâng cấp cấp độ siêu chính xác P2
• Giá bán buôn trực tiếp từ nhà máy cạnh tranh cho các đơn hàng số lượng lớn phụ tùng

Gửi số lượng mua cần thiết và môi trường làm việc có độ chính xác cao, tải trọng sơ cấp nặng & tốc độ trung bình của thiết bị để nhận báo giá chính thức chi tiết.

8. Câu hỏi thường gặp

Q1: Sự khác biệt giữa ZARF2575-TV và ZARF2575TN là gì?
A1: Chúng có kích thước, khả năng chịu tải và độ chính xác giống hệt nhau, chỉ khác nhau về vật liệu vòng cách; TV là vòng cách bằng đồng thau nguyên khối cho tải trọng nặng liên tục, TN là vòng cách bằng nylon gia cố cho tải trọng tốc độ cao trung bình.
Q2: Đặc điểm của ổ bi kết hợp ZARF là gì?
A2: Cấu trúc tích hợp với ổ bi kim hướng tâm và ổ bi trụ dọc trục hai chiều, có thể chịu tải trọng hướng tâm và tải trọng dọc trục hai chiều đồng thời, được sử dụng rộng rãi cho đỡ cố định trục vít bi.
Q3: Cấp độ chính xác tiêu chuẩn cho ổ bi này là gì?
A3: Độ chính xác tiêu chuẩn là cấp P4, phiên bản siêu chính xác P2 có thể được tùy chỉnh cho thiết bị quang học và bán dẫn siêu chính xác.
