OEM PNA20/42 Đường xích kim đẩy điều chỉnh tải trọng cao 20x42x20mm

1. Tổng quan sản phẩm

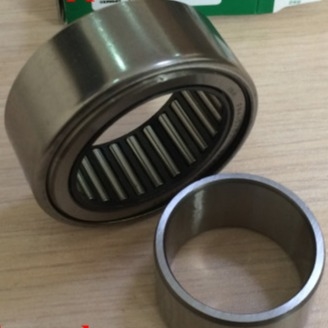

PNA20/42 là loại vòng bi kim dạng cốc rút một dãy tự lựa, hoàn chỉnh với vòng trong gia công, kích thước tiêu chuẩn hệ mét 20×42×20mm. Vòng ngoài của nó có bề mặt ngoài hình cầu lồi, có thể bù trừ sai lệch tĩnh của trục lên đến 3°, loại bỏ hiệu quả ứng suất phụ phát sinh do lệch tâm lắp ráp, biến dạng vỏ và uốn cong nhẹ của trục. Được trang bị vòng cách bằng thép dập để phân tách đều các kim bi dày đặc, mang lại khả năng chịu tải hướng tâm cực cao với tiết diện hướng tâm siêu mỏng. Vòng trong đi kèm giúp tránh xử lý tôi và mài đặc biệt trên trục lắp đặt, đơn giản hóa quy trình gia công trục. Cấu trúc hở hai đầu hỗ trợ bôi trơn lại thuận tiện và tản nhiệt tuyệt vời, chỉ chịu tải hướng tâm, được sử dụng rộng rãi cho hộp số mini nhỏ gọn, máy dệt, bộ phận trượt tự động hóa, bơm thủy lực nhỏ và thiết bị truyền động tải nhẹ với không gian lắp đặt hướng tâm hạn chế.

Nhận báo giá trong vòng 24 giờ cho dự án của bạn

2. Thông số kỹ thuật

Dữ liệu kỹ thuật đầy đủ và bản vẽ kích thước có sẵn theo yêu cầu của khách hàng.

3. Ưu điểm chính

• Thiết kế vòng ngoài tự lựa hình cầu hấp thụ sai lệch lắp đặt tĩnh, ngăn ngừa mài mòn sớm vòng bi và tiếng ồn bất thường do độ võng trục
• Tiết diện hướng tâm siêu mỏng giảm đáng kể không gian chiếm dụng hướng tâm của thiết bị, lý tưởng cho thiết kế cấu trúc truyền động nhỏ gọn hóa
• Bộ hoàn chỉnh với vòng trong gia công chính xác, không cần gia công hoàn thiện độ cứng cao trên trục tương ứng, giảm chi phí sản xuất trục
• Sắp xếp kim bi dày đặc mang lại khả năng chịu tải hướng tâm vượt trội, hoạt động ổn định dưới tải trọng trung bình liên tục và tải trọng va đập nhẹ
• Vòng cách thép nhẹ dập định hướng con lăn đều, tổn thất ma sát thấp và tản nhiệt tốt cho hoạt động liên tục trong thời gian dài
• Các tùy chọn tùy chỉnh bao gồm khe hở mở rộng C3, phớt cao su tiếp xúc 2RSR hai mặt, vòng cách nylon PA66, đánh dấu laser OEM và xử lý thụ động chống gỉ

Đơn giản hóa hiệu quả việc gia công trục thiết bị và kéo dài tuổi thọ của các cụm truyền động nhỏ gọn

4. Ứng dụng

Vòng bi kim tự lựa PNA20/42 này được sử dụng rộng rãi cho các thiết bị công nghiệp nhẹ nhỏ gọn sau:

• Bộ giảm tốc mini, trục truyền động trung gian và đầu ra hộp số nhỏ
• Máy dệt, cụm con lăn trượt căng máy in nhỏ
• Bộ phận hỗ trợ trượt tuyến tính và bộ phận chuyển động quay cam của thiết bị tự động hóa
• Bơm dầu thủy lực nhẹ, lõi van và các bộ phận trượt quay nhẹ
• Máy đóng gói nhỏ, thiết bị văn phòng và các bộ phận truyền động thiết bị gia dụng
• Phụ tùng thay thế hậu mãi cho vòng bi kim tự lựa có vòng trong

Giải pháp vòng bi tự lựa tải hướng tâm cao nhỏ gọn lý tưởng cho thiết bị truyền động công nghiệp có không gian hướng tâm hẹp

5. Tại sao chọn vòng bi GQZ

• 25 năm kinh nghiệm sản xuất chuyên nghiệp vòng bi kim dạng cốc rút tự lựa dòng PNA
• Sản phẩm hoàn toàn có thể thay thế cho vòng bi PNA20/42 tiêu chuẩn INA/SKF, dung sai kích thước và hiệu suất tải trọng nhất quán
• Dịch vụ tùy chỉnh OEM & ODM phong phú cho phiên bản có phớt, khe hở đặc biệt và vật liệu vòng cách khác nhau
• Kiểm tra toàn diện quy trình: độ cứng nguyên liệu, độ chính xác mài bề mặt ngoài hình cầu, khả năng chịu tải và kiểm tra độ linh hoạt khi quay trước khi giao hàng
• Đội ngũ kỹ sư chuyên nghiệp cung cấp hướng dẫn lắp ghép trục vỏ và lắp đặt sai lệch trong vòng 24 giờ
• Năng lực sản xuất hàng loạt ổn định với giá bán buôn ưu đãi cho các nhà sản xuất thiết bị máy móc dài hạn

Chúng tôi tập trung vào hiệu suất tự lựa ổn định, tuổi thọ cao và hợp tác đôi bên cùng có lợi lâu dài với người mua công nghiệp toàn cầu

6. Kiểm soát chất lượng

• Kiểm tra thành phần hóa học và độ cứng bề mặt của thép vòng bi crom GCr15
• Gia công tiện chính xác và siêu hoàn thiện gương cho bề mặt rãnh lăn vòng ngoài hình cầu và vòng trong
• Quy trình xử lý nhiệt nhiệt độ không đổi tiêu chuẩn để ổn định ứng suất kim loại bên trong và cải thiện khả năng chống mài mòn
• Kiểm tra hiệu suất toàn diện: khả năng bù trừ tự lựa, khe hở hướng tâm, khả năng chịu tải động/tĩnh và độ trơn trượt
• Kiểm tra sắp xếp kim bi đồng đều và kiểm tra lại kích thước vòng trong và cốc ngoài trước khi đóng gói vận chuyển

Mỗi lô vòng bi đều trải qua bài kiểm tra chu kỳ lấy mẫu đầy đủ để đảm bảo hoạt động tự lựa tải hướng tâm nặng ổn định

7. Yêu cầu báo giá ngay

Nếu bạn cần vòng bi kim tự lựa hoàn chỉnh PNA20/42 chất lượng cao với vòng trong cho hộp số nhỏ gọn và thiết bị truyền động tự động hóa, hãy gửi yêu cầu của bạn trực tiếp cho chúng tôi.

Bạn sẽ nhận được đầy đủ các dịch vụ hỗ trợ chuyên nghiệp sau khi gửi yêu cầu:

• Phản hồi báo giá nhà máy chính thức nhanh chóng trong vòng 24 giờ
• Hướng dẫn thông số lắp ghép trục vỏ và lắp đặt sai lệch một kèm một bởi kỹ sư vòng bi
• Đề xuất giải pháp vòng bi tùy chỉnh bao gồm các biến thể có phớt và tùy chọn khe hở mở rộng C3
• Giá bán buôn trực tiếp từ nhà máy cạnh tranh cho các đơn hàng thiết bị máy móc lớn

Gửi số lượng đặt hàng yêu cầu và môi trường hoạt động của thiết bị để nhận báo giá chính thức chi tiết

8. Câu hỏi thường gặp

1. Q1: PNA là viết tắt của cái gì trong PNA20/42?
   A1: PNA = vòng bi kim dạng cốc rút tự lựa được trang bị vòng trong có thể tách rời, bề mặt ngoài hình cầu để bù trừ sai lệch tĩnh.
2. Q2: PNA20/42 có thể bù trừ sai lệch tĩnh bao nhiêu?
   A2: Vòng ngoài hình cầu có thể thích ứng với sai lệch lắp đặt tĩnh lên đến 3 độ, không phù hợp với độ lệch động lắc liên tục.
3. Q3: Sự khác biệt giữa vòng bi kim dòng PNA và RPNA là gì?
   A3: PNA đi kèm với vòng trong tương ứng; RPNA không có vòng trong, yêu cầu bề mặt trục được tôi cứng và mài làm rãnh lăn.
