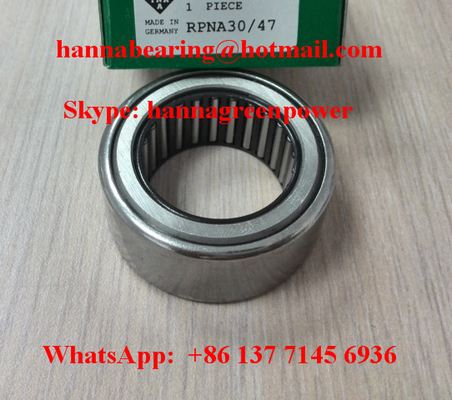

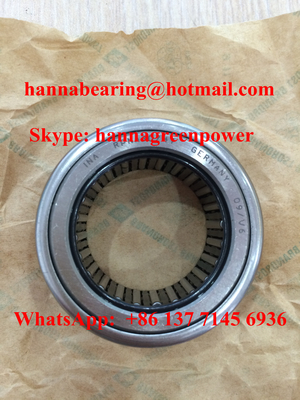

Nhập loại RPNA25/42 Self-Aligning Needle Roller Bearing 25 x 42 x 20mm

1. Tổng quan về sản phẩm

RPNA20/35là vòng bi kim lệch tâm có thể điều chỉnh chia hướng tâm dòng RPNA với vòng trong tích hợp được dập nguội phù hợp, lỗ khoan bên trong kích thước tiêu chuẩn thống nhất d=20mm, đường kính ngoài D=35mm, chiều rộng tổng thể B=16mm. Nó có cấu trúc vòng ngoài tách rời với chức năng tự căn chỉnh, cho phép điều chỉnh tinh vi khoảng cách trung tâm lắp đặt để bù đắp độ lệch gia công và lắp ráp giữa các lỗ trục và vỏ.

Bộ phận được lắp ráp sẵn hoàn chỉnh bao gồm các con lăn kim hình trụ chính xác, lồng thép dập và vòng trong được xử lý nhiệt rắn. Vòng ngoài tách ra dự trữ khe hở chặt chẽ, vị trí lệch tâm có thể được khóa chắc chắn sau khi định vị nén bu lông. Tất cả các vòng bi và con lăn kim đều được làm bằng thép chịu lực GCr15 được tôi hoàn toàn với khả năng mài siêu chính xác. Con lăn kim trải qua quá trình phân loại kích thước nghiêm ngặt để có dung sai nhất quán, đạt được độ quay ổn định với độ ồn thấp dưới tải trọng xuyên tâm xen kẽ trung bình. Áp dụng rộng rãi cho con lăn căng máy in, trục tháo màng đóng gói, con lăn hỗ trợ băng tải vật liệu nhẹ và cụm định vị quay phụ trợ dệt may.

2. Thông số kỹ thuật

Người mẫu:RPNA20/35
Kích thước cơ bản: d=20mm, D=35mm, B=16mm
Đường kính mương vòng trong F=24mm, giới hạn vai vỏ D1=30mm
Cấu trúc: Vòng bi kim lệch tâm có thể điều chỉnh tách rời, vòng trong tích hợp hoàn chỉnh, bộ phận giữ bằng thép dập
Nguyên liệu thô: Thép chịu lực crom carbon cao GCr15 cho vòng và con lăn kim
Khe hở xuyên tâm tiêu chuẩn: Khe hở CN bình thường, khe hở mở rộng C3 có thể tùy chỉnh
Tham số điều chỉnh: Phạm vi tinh chỉnh khoảng cách trung tâm ± 0,3mm, độ lệch trục tối đa cho phép 0,5mm
Bán kính phi lê trục tối thiểu r=0,8mm, phi lê vòng trong r1=0,3mm
Phạm vi nhiệt độ hoạt động: -30oC ~ 120oC
Trọng lượng tịnh của một mảnh: 0,053kg
Tải trọng hướng tâm động cơ bản Cr: 14,6kN
Tải trọng hướng tâm tĩnh cơ bản C0r: 19,2kN
Tốc độ quay giới hạn mỡ: 5200 r/min
Bản vẽ lắp đặt hoàn chỉnh, hướng dẫn vận hành điều chỉnh lệch tâm và báo cáo kiểm tra độ bền quay liên tục trong chu kỳ dài có thể được cung cấp theo yêu cầu của khách hàng.

3. Ưu điểm cốt lõi

• Thiết kế tự điều chỉnh vòng ngoài có thể điều chỉnh được, loại bỏ hiệu quả lỗi lắp ráp sai lệch giữa trục và vỏ, giảm tỷ lệ loại bỏ lắp ráp thiết bị.
• Vòng trong được xử lý nhiệt tích hợp được trang bị tiêu chuẩn, không cần làm cứng và mài thêm cho trục khớp, đơn giản hóa việc xử lý phụ kiện và rút ngắn chu trình lắp ráp.
• Bố cục tường xuyên tâm mỏng siêu nhỏ gọn, chiếm không gian lắp đặt xuyên tâm tối thiểu, thành phần phù hợp lý tưởng cho cấu trúc đỡ con lăn hẹp của máy in và đóng gói nhẹ.
• Con lăn kim siêu hoàn thiện gương có khả năng phân loại đường kính nghiêm ngặt, phân bố ứng suất đồng đều trên mỗi con lăn, tiếng ồn khi vận hành thấp và nhiệt độ tăng nhẹ trong thời gian dài vận hành liên tục ở tốc độ trung bình.
• Vòng ngoài tách rời có khe nén, khóa vị trí lệch tâm được điều chỉnh bằng cách siết chặt bu lông mà không bị dịch chuyển khi vận hành thiết bị lâu dài.
• Hỗ trợ dịch vụ có thể tùy chỉnh đầy đủ: Giải phóng mặt bằng xuyên tâm mở rộng C3, cấp độ chính xác cao P6, đánh dấu laser OEM trên vòng ngoài, bao bì carton xuất khẩu trung tính chống gỉ.
• Tích hợp bộ phận vòng bi được lắp ráp sẵn, lồng thép cố định chắc chắn các con lăn kim để tránh con lăn bị văng ra trong quá trình tháo gỡ và bảo trì.
• Xử lý chống ăn mòn thụ động vòng ngoài, chống gỉ ổn định cho môi trường làm việc công nghiệp bụi nhẹ trong nhà.

4. Kịch bản ứng dụng

RPNA20/35Vòng bi kim lệch tâm có thể điều chỉnh tách rời là phụ tùng hỗ trợ có thể điều chỉnh lõi cho thiết bị truyền động công nghiệp nhẹ:

• Máy in con lăn nạp giấy, con lăn căng cụm vòng bi hỗ trợ quay
• Thiết bị đóng gói tự động tháo cuộn màng định vị truyền động
• Thiết bị vận chuyển vật liệu trọng lượng nhẹ vị trí ổ trục hỗ trợ con lăn nhỏ
• Trục truyền động phụ kéo sợi dệt, khớp quay thiết bị điện sân vườn nhỏ

Vòng bi kim lệch tâm tự điều chỉnh có đường kính 20mm có thể hoán đổi cho nhau dòng RPNA
Giải pháp vòng bi bù lệch kim hiệu quả về mặt chi phí cho máy in OEM, nhà máy sản xuất thiết bị đóng gói và kết hợp số lượng lớn máy móc băng tải nhẹ.

5. Tại sao chọn Vòng bi GQZ

• 25 năm kinh nghiệm sản xuất chuyên nghiệp cho vòng bi lăn kim lệch tâm có thể điều chỉnh chia dòng RPNA bao gồmRPNA20/35
• RPNA20/35có thể hoán đổi hoàn toàn về kích thước với vòng bi kim lệch tâm dòng RPNA tiêu chuẩn quốc tế, phạm vi điều chỉnh nhất quán, định mức tải và chỉ báo dung sai lắp ráp.
• Dịch vụ tùy chỉnh OEM & ODM hoàn chỉnh hỗ trợ nâng cấp giải phóng mặt bằng C3, cấp độ chính xác cao và xử lý chống gỉ bề mặt đặc biệt.
• Kiểm tra hoàn toàn nghiêm ngặt trước khi giao hàng: Kiểm tra độ cứng vòng GCr15, kiểm tra phân loại kích thước con lăn kim, kiểm tra độ mỏi điều chỉnh lặp lại của vòng chia, kiểm tra lão hóa quay liên tục tốc độ cao.
• Đội ngũ kỹ thuật vòng bi kim chuyên nghiệp cung cấp hướng dẫn kỹ thuật lắp đặt khớp trục và tinh chỉnh lệch tâm trong vòng 24 giờ.
• Dây chuyền sản xuất hàng loạt ổn định với giá bán buôn số lượng lớn thuận lợi cho các nhà sản xuất thiết bị in ấn dài hạn, nhà cung cấp máy đóng gói và nhà máy sản xuất thiết bị băng tải nhẹ.

Chúng tôi tập trung vào thiết kế tự điều chỉnh phân chia, cấu trúc tất cả trong một vòng trong tích hợp, bố cục tiết kiệm không gian nhỏ gọn và hợp tác cùng có lợi lâu dài với những người mua phụ tùng truyền động công nghiệp nhẹ toàn cầu.

6. Kiểm soát chất lượng

• Kiểm tra thành phần hóa học nguyên liệu thô và độ cứng của vòng trong bằng thép chịu lực GCr15 và vòng ngoài tách rời
• Dập chính xác, cắt, ủ nguội và mài hoàn thiện cho vòng ngoài tách rời và vòng trong đặc
• Con lăn kim cắt chính xác, làm cứng và siêu hoàn thiện gương, quy trình sàng lọc phân loại kích thước tự động
• Quy trình lắp ráp con lăn tự động và tạo hình lồng thép đóng dấu để kiểm soát độ hở con lăn đồng đều
• Kiểm tra hiệu suất mục tiêu được phân loại:RPNA20/35thử nghiệm lão hóa quay tốc độ trung bình chu kỳ dài, thử nghiệm độ mỏi điều chỉnh lệch tâm lặp đi lặp lại, phát hiện biến dạng tải kết hợp xuyên tâm
• Kiểm tra lại toàn bộ khiếm khuyết bề mặt và kích thước trước khi sơn dầu chống gỉ và vận chuyển bao bì carton

Mỗi lôRPNA20/35vòng bi đã vượt qua thử nghiệm xoay chuyển động tịnh tiến lấy mẫu đầy đủ để đảm bảo hiệu suất hỗ trợ tự điều chỉnh ổn định lâu dài bên trong thiết bị in, đóng gói và truyền tải băng tải nhẹ.

7. Nhận báo giá ngay

Nếu bạn cần tự điều chỉnh phân chiaRPNA20/35vòng bi lăn kim có vòng trong tích hợp để in, đóng gói và bảo trì máy móc băng tải nhẹ & kết hợp OEM, hãy gửi yêu cầu của bạn trực tiếp.
Bạn sẽ nhận được các dịch vụ hỗ trợ chuyên nghiệp hoàn chỉnh sau khi gửi yêu cầu:

• Trả lời báo giá chính thức của nhà máy nhanh chóng trong vòng 24 giờ
• Hướng dẫn kỹ thuật lắp đặt khớp trục và vận hành điều chỉnh lệch tâm một-một từ các kỹ sư vòng bi kim dòng RPNA chuyên nghiệp
• Đề xuất sơ đồ vòng bi tùy chỉnh bao gồm các tùy chọn nâng cấp khe hở mở rộng C3
• Giá bán buôn số lượng lớn tại nhà máy trực tiếp cạnh tranh cho các đơn đặt hàng số lượng lớn phụ tùng lớn

Gửi số lượng mua cần thiết và môi trường làm việc bụi nhẹ tốc độ trung bình của bạn để có được báo giá chính thức chi tiết.

8. Câu hỏi thường gặp

1. Câu 1: Đặc điểm cấu trúc cốt lõi củaRPNA20/35mang?
   A1: Đó là vòng bi lăn kim lệch tâm có thể điều chỉnh được ở vòng ngoài với vòng trong tích hợp hoàn chỉnh, có thể tinh chỉnh khoảng cách trung tâm lắp đặt để bù cho độ lệch lắp ráp tĩnh của trục và vỏ.
2. Câu hỏi 2: Tôi có cần vòng trong riêng choRPNA20/35?
   A2: Không, ổ trục này được cung cấp vòng trong tích hợp được dập tắt phù hợp, có thể được lắp đặt trực tiếp trên trục nối đất tiêu chuẩn mà không cần xử lý nhiệt thêm.
3. Câu 3: Thiết bị là gìRPNA20/35chủ yếu dùng để làm gì?
   A3: Áp dụng rộng rãi cho con lăn căng máy in, con lăn tháo bao bì, con lăn hỗ trợ băng tải nhẹ và trục truyền động phụ trợ dệt.
