Độ cao của vòng bi động cơ bên ngoài NA4904 vòng bi cuộn kim Na4904 với kích thước 20x37x18 mm NA series vòng bi kim
Lớp vòng bi cuộn kim đẩy
Vòng bi kim là một phần tiêu chuẩn của hệ thống chuyển động xoay. Vòng bi kim được sử dụng trong các ứng dụng đòi hỏi khả năng tải cao, độ chính xác cao và kích thước tổng thể nhỏ.Nadella cung cấp một loạt các vòng bi kimSức mạnh của sản xuất của Nadella cũng nằm ở khả năng sản xuất các mặt hàng đặc biệt với giá hợp lý.Mỗi vòng bi chứa nhiều kinh nghiệm từ Nadella qua nhiều thập kỷ thiết kế, sản xuất và ứng dụng.
Dòng NA Xích tay xích tay xích tay:
Sản xuất vòng bi cuộn kim đẩy:
| Máy cầm cuộn kim cốc kéo | HF / HF..KF/HF..R/HFL/RCB/FCB/NHF |
| Mertic và inch kéo cốc lồng vòng bi kim | BK/HK/BK..RS/HK..RS/HK..2RS |
| Các bộ phận kim đẩy / vòng bi cuộn hình trụ và lồng | AXK/AX/AXW/AS/K811 K812/LS/GS |
| Các tập hợp cuộn kim và lồng xốp | K/KK/KZK/KBK |
| Vòng bi cuộn kim quang | NKI/NKIS/NA/NK/NKS/NA49..RS/RNA49..RS |
| Xích vòng bi hình cúp | KH..2RS/KH |
| Vòng xoay đường sắt loại ách/vòng xoay đường sắt loại đinh | NATV/NATR/KR/KRV |
| Lớp vòng bi ly hợp nối EWC / 1wc | EWC/1WC |
| Vòng lăn kim - Vòng lăn cuộn xi lanh | RAX700/RAXF700/RAX400/RAX500 |
| Ống xích đẩy quang kết hợp | ZARN/ZARF/ZARF..L |
| Khả năng tải một chiều | NKIA |
| Máy cuộn kim | NR ((A SERIES) NR ((B SERIES) |
| Nhẫn bên trong | IR LR |
NA series cheap IKO Needle roller bearing series model:
| Kích thước ranh giới | Khối lượng | Mô hình NA | ||
| /mm | W | |||
| d | D | C | ||
| 10 | 22 | 13 | 24.3 | NA 4900 |
| 12 | 24 | 13 | 27.6 | NA 4901 |
| 24 | 22 | 46.9 | NA 6901 | |
| 15 | 28 | 13 | 35.9 | NA 4902 |
| 28 | 23 | 63.7 | NA 6902 | |
| 17 | 30 | 13 | 39.4 | NA 4903 |
| 30 | 23 | 69.9 | NA 6903 | |
| 20 | 37 | 17 | 79.9 | NA 4904 |
| 37 | 30 | 141 | NA 6904 | |
| 22 | 39 | 17 | 85.4 | NA 49/22 |
| 39 | 30 | 151 | NA 69/22 | |
| 25 | 42 | 17 | 94.7 | NA 4905 |
| 42 | 30 | 167 | NA 6905 | |
| 28 | 45 | 17 | 104 | NA 49/28 |
| 45 | 30 | 183 | NA 69/28 | |
| 30 | 47 | 17 | 108 | NA 4906 |
| 47 | 30 | 191 | NA 6906 | |
| 32 | 52 | 20 | 168 | NA 49/32 |
| 52 | 36 | NA 69/32 | ||
| 35 | 55 | 20 | 181 | NA 4907 |
| 55 | 36 | NA 6907 | ||
| 40 | 62 | 22 | 240 | NA 4908 |
| 62 | 40 | NA 6908 | ||
| 45 | 68 | 22 | 284 | NA 4909 |
| 68 | 40 | NA 6909 | ||
| 50 | 72 | 22 | 287 | NA 4910 |
| 72 | 40 | NA 6910 | ||
| 55 | 80 | 25 | 416 | NA 4911 |
| 80 | 45 | NA 6911 | ||
| 60 | 85 | 25 | 448 | NA 4912 |
| 85 | 45 | NA 6912 | ||
| 65 | 90 | 25 | 479 | NA 4913 |
| 90 | 45 | NA 6913 | ||
| 70 | 100 | 30 | 762 | NA 4914 |
| 100 | 54 | NA 6914 | ||
| 75 | 105 | 30 | 805 | NA 4915 |
| 105 | 54 | NA 6915 | ||
| 80 | 110 | 30 | 852 | NA 4916 |
| 110 | 54 | NA 6916 | ||
| 85 | 120 | 35 | 1280 | NA 4917 |
| 120 | 63 | NA 6917 | ||
| 90 | 125 | 35 | 1340 | NA 4918 |
| 125 | 63 | NA 6918 | ||
| 95 | 130 | 35 | 1410 | NA 4919 |
| 130 | 63 | NA 6919 | ||
| 100 | 140 | 40 | 1960 | NA 4920 |
| 140 | 71 | NA 6920 | ||

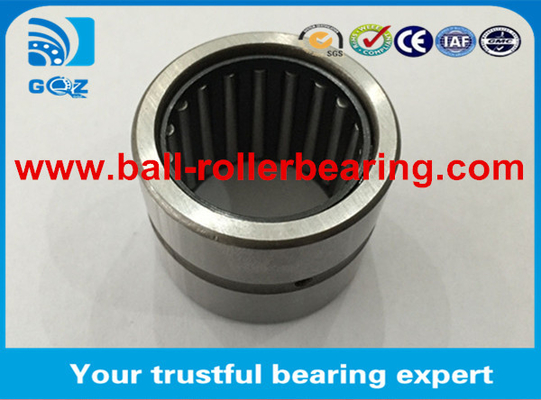

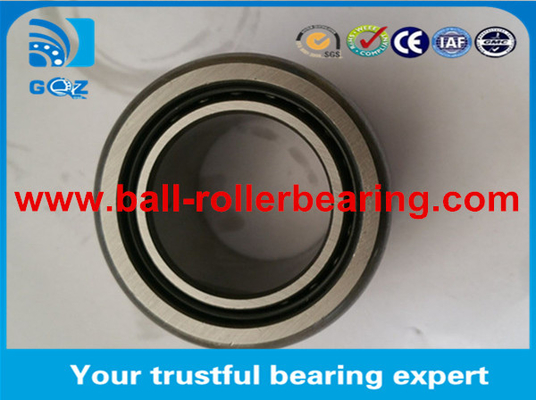

Ống xích dòng NA Ống xích cuộn kim hình ảnh:
